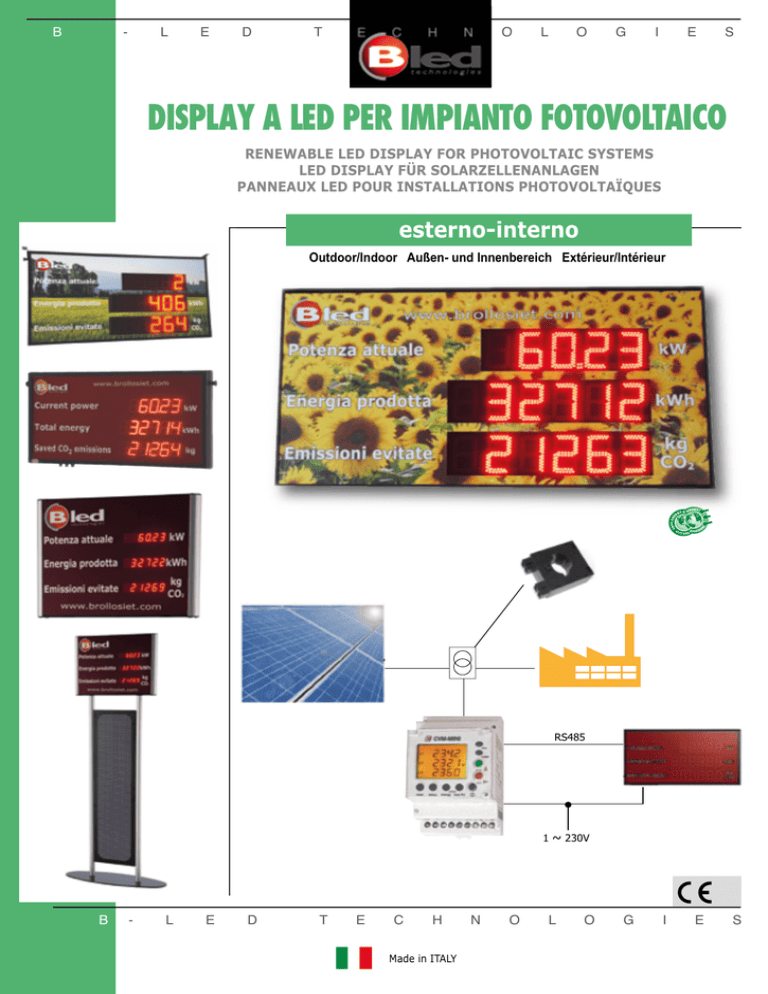

DISPLAY A LED PER IMPIANTO FOTOVOLTAICO
RENEWABLE LED DISPLAY FOR PHOTOVOLTAIC SYSTEMS
LED DISPLAY FÜR SOLARZELLENANLAGEN
Q
PANNEAUX LED POUR INSTALLATIONS PHOTOVOLTAÏQUES
esterno-interno
Outdoor/Indoor Außen- und Innenbereich Extérieur/Intérieur
RS485
1 ~ 230V
B
-
L
E
D
T
E
C
H
Made in ITALY
N
O
L
O
G
I
E
S
DISPLAY A LED PER IMPIANTO FOTOVOLTAICO
RENEWABLE LED DISPLAY FOR PHOTOVOLTAIC SYSTEMS
LED DISPLAY FÜR SOLARZELLENANLAGEN - PANNEAUX LED POUR INSTALLATIONS PHOTOVOLTAÏQUES
DISPLAY a LED per la visualizzazione di:
LED DISPLAY for the visualization of:
LED DISPLAY für die Visualisierung von:
Potenza attuale (kW)
Energia prodotta (kWh o MWh)
Emissioni CO2 evitate (kg o t)
Current Power (kW)
Total energy (kWh or MWh)
Saved CO2 emissions (kg or t)
Aktuelle Leistung (kW)
Gesamtproduktion (kWh oder MWh)
CO2 - Einsparung (kg oder t)
Sistema adatto a qualsiasi impianto fotovoltaico monofase o trifase e compatibile con
qualsiasi Inverter. Composto da:
System apt to be connected to any single or
three phase photovoltaic systems and to any
inverter. It consists of:
System geeignet für alle Einphasen oder
Dreiphasenanlagen und kompatibel mit allen
Inverter. Realisiert mit:
- TA (Trasformatore Amperometrico) di
caratteristiche adeguate alla potenza
dell’impianto, misura la corrente erogata dai
pannelli fotovoltaici. (1 per impianto monofase e 3 per impianto trifase)
- Analizzatore di rete che raccoglie, elabora,
memorizza i dati e li trasmette al Display;
- DISPLAY:visualizza i dati forniti dall’analizzatore di rete.
- TA (Amperometric Transformer), with
characteristics appropiate to the system
power, that detects the current produced by
the photovoltaic panels. (1 for single phase
systems and 3 for three phases systems)
- Power Analyzer that collects, processes,
stores all the details and transmits them to
the Display;
- DISPLAY:it visualizes the details supplied
from the power analyzer.
- TA (Amperometrischer Transformator), mit
kompatiblen Eigenschaften zu der Anlagen,
welcher den produzierten Strom der Solarzellen ergibt.(1 für Einphasiganlagen und 3
für Dreiphasiganlagen)
- Leistungsanalysator ergibt, bearbeitet,
speichert die Daten und überträgt diese auf
den Display;
- DISPLAY: es visualisiert die vom
Leistungsanalysator übertragene Daten.
It is possible to connect up to 6 power
analyzers to 1 display in order to show the
details of more systems on a unique Display.
It is possible to replicate the details on more
“slave” displays.
Es gibt die Möglichkeit bis max 6 Leistungsanalysatoren mit 1 Display zu verbinden, um
die Daten von mehreren Anlagen zu zeigen.
Möglich ist auch dieselbe Daten an mehrere
“Slave”-Displays anzuzeigen.
In opzione sono fornibili:
- solo display slave con protocollo proprietario
su RS485 (per collegare PLC, PC, Data
Logger);
- solo display slave con protocollo MODBUS
RTU;
- convertitori RS485-ethernet (per remotare il
display in qualsiasi parte del mondo rispetto
all'analizzatore di rete).
The basic configuration provides:
- Power Analyser with interface RS485;
- Display with interface RS485.
Grundaufbau:
- Leistungsanalysator mit Schnittstelle RS485;
- Display mit Schnittstelle RS485.
Optionals:
- Slave display with owner protocol on RS485
(for the connection to PLC, PC, Data Logger);
- Slave display with MODBUS RTU protocol
- Converter RS485-ethernet (to install the
display in any part of the world from the
power analyzer).
Weitere Anwendungen:
- Slave Display mit Protokollinhaber an
RS485 (um PLC, PC, Data Logger Verbindung);
- Slave Display mit MODBUS RTU Protokoll;
- RS 485-ethernet Umsetzer (um Installierung den Display irgendwo in der Welt vom
Leistungsanalysator).
Plexiglass disponibile nelle versioni:
- P1 Personalizzato con stampa in quadricromia su pellicola poliestere, realizzata con
logo, foto e diciture;
- P2 Con sole diciture (in prespaziato) bianco;
- P3 Neutro.
Plexiglas available on the following versions:
- P1 Personalised with four colour printing on
polyester film, realised with logo, photos and
writings;
- P2 White writings;
- P3 Neutral (only Plexiglas).
Plexiglas lieferbar wie folgt:
- P1 Personalisiert- Vierfarbendruck auf
Polyesterfilm mit Logo, Photo und Klebeschriften;
- P2 Weiße Klebeschriften;
- P3 Neutral.
Box metallico completo di staffe di fissaggio a
parete. Il modello HC 3 può essere fornito
completo di piantana in alluminio satinata.
Metal Box with fixing brackets. The HC 3 Type
can be supplied on monolith with aluminium
frame.
Metallgehäuser mit Befestigungsösen. Model
HC 3 mit Aluminiumsockel lieferbar.
Alimentazione 230V +/-10% 50 Hz con cavo
1.5 m completo di spina.
Supply, 230V +/-10% 50 Hz, 1,5 m power
cord with plug.
Possibilità di collegare fino a max. 6 analizzatori ad 1 display per la visualizzazione dei dati
di più impianti su unico display. Possibilità di
replicare i dati su più display “slave”.
La configurazione base prevede:
- analizzatore di rete con interfaccia RS485;
- Display con interfaccia RS485.
Tempo per raggiungimento fondo scala del campo:
Time to complete all the digits dedicated to:
“Energia prodotta”
-
“Total Energy”
ANNI - YEARS
kWp
kWh
in 1 anno
(per year)
kWh
6 digits
MWh
6 digits
999999
9999,99
20
24528
41
408
40
60
80
100
120
150
180
200
49056
20
14
10
8
7
5
5
4
204
136
102
82
68
54
45
41
73584
98112
122640
147168
183960
220752
245280
Versorgung: 230V +/- 10% 50 Hz Kabel 1.5
m mit Stecker.
IMBALLO - PACKAGES
Ref.
HC
cm
A
12
160
80
30
50
B
6
102
54.5
27
25
C
6
102
54.5
27
25
D
3
102
54.5
27
25
E
3
175
65
15
44
1 kWp = 1226,40 kWh per year
Per impianti superiori a 80 kW si suggerisce visualizzazione in MWh
For installation up to 80 kW we suggest display with MWh
Für Anlagen über 80 kW empfehlen wir Visualisierung in MWh
Pour toutes installations de plus de 80 kW nous conseillons une visualisation en
MWh
Weight
kg
Size cm
Imballi in legno, cassa singola su bancale
Wood packages, box on pallet
Holzverpackung, Kasten auf Pallets
Emballage en bois, caisse sur palette
P1
P2
P3
DISPLAY A LED PER IMPIANTO FOTOVOLTAICO
RENEWABLE LED DISPLAY FOR PHOTOVOLTAIC SYSTEMS
LED DISPLAY FÜR SOLARZELLENANLAGEN - PANNEAUX LED POUR INSTALLATIONS PHOTOVOLTAÏQUES
Z
X
LED DISPLAY pour la visualisation de:
Puissance instantanée (kW)
Energie produite (kWh ou MWh)
Emissions CO2 évitées (kg ou t)
A
Système idéal pour toutes les installations
photovoltaïques et compatible avec tous les
inverter. C’est réalisé avec :
Y
- TA (Transformateur ampèremétrique) avec
charactéristiques appropriées pour l’installation pour la prise du courant produit. (1 pour
installations monophasé et 3 pour installations triphasé)
- Analyseur de réseaux électriques qui
relève, élabore, mémorise et envoie les
informations au display;
- DISPLAY qui visualize les données fournies
par l’analysateur de réseaux électriques.
X
B
Possibilité de brancher au maximum 6
Datalogger à 1 unique display pour visualiser
les données de plusieures installations.
Possibilité de visualiser les même données
dans plusieures display « slave ».
Y
E
Configuration standard :
- Analysateur de réseaux électriques avec
interface RS485;
- Display avec interface RS485.
X
Option :
- Display slave avec protocole proprietaire et
RS 485 (pour branchement au PC, PLC et
Data Logger;
- Display slave avec protocole MODBUS RTU;
- Convertisseur RS485-ethernet (pour positioner le display n’importe où dans le monde
par apport à l’analyseur de réseaux électriques).
C
Y
Plexiglas disponible:
- P1 Personalisé avec impression en quadrichromie dans une pellicule polyester,réalisé
avec logo, photos et écritures;
- P2 Écritures blanches;
- P3 Neutre.
X
D
Boîtier en métal avec étriers de fixation pour le
mur. Le modèle HC 3 peut être fournie aussi en
version Totem avec support en aluminium satiné.
Y
Alimentation 230V +/-10% 50 Hz, câble 1.5
m avec fiche.
CARATTERISTICHE DEI DISPLAYS - DISPLAYS CHARACTERISTICS - EIGENSCHAFTEN DER DISPLAYS - CARACTERISTIQUES DES DISPLAY
Nr. of digits **
X
Y
Z
Weight
kg
m
kW
kWh
CO2
RED
5
6
6
35
140
72,10
9
19
50
6
6
17
85
45
9
9
25
70
45
9
9
25
IP
HC*
cm
LED
A
54
12
B
54
6
RED
5
C
54
6
RED
3
4
4
11
D
20
3
RED
5
6
6
13,6
56
40,6
9
6
15
20
3
RED
5
6
6
13,6
71,5
170
28,3
19
15
E
* HC =
Size cm
Power
W
Ref.
Altezza carattere in cm
Character height in cm
Ziffernhöhe in cm
Hauteur des chiffres dans cm
** Visualizzazione di altri dati su richiesta
Visualization of other info on demand
Weitere visualisierbare Daten auf Anfrage
Visualisation des autres info sur demande
=
Massima distanza di lettura
Distance of readability
Maximale Lesbarkeit
Lisibilité
b-led
B
-
Produciamo inoltre
L
-
E
D
We also produce
d
T
-
O
Wi
Wir produzieren
d i
auch
ch
h
-
L
O
G
I
E
S
Nous réalisons aussi
aussi:
Serie - Line
T3 SIFV
TRASFORMATORI TRIFASE DI ISOLAMENTO PER IMPIANTI FOTOVOLTAICI con avvolgimenti in RAME o ALLUMINIO
ISOLATING THREE-PHASE TRANSFORMERS FOR PHOTOVOLTAIC SYSTEMS with COPPER or ALUMINIUM windings
3-PHASEN-TRENNTRANSFORMATOREN FÜR SOLARZELLENANLAGEN mit KUPFER- oder ALUMINIUMWICKLUNG
BROLLO SIET srl
Via Mazzini, 24 - 31031 - Caerano San Marco - Treviso - Italy
Tel. +39 0423 657550 - Fax +39 0423 650337 - E-mail: [email protected]
www.brollosiet.com
03/2011
TRANSFORMATEURS TRIPHASES D’ISOLEMENT POUR INSTALLATIONS PHOTOVOLTAÏQUES avec bobinage en CUIVRE ou ALUMINIUM
