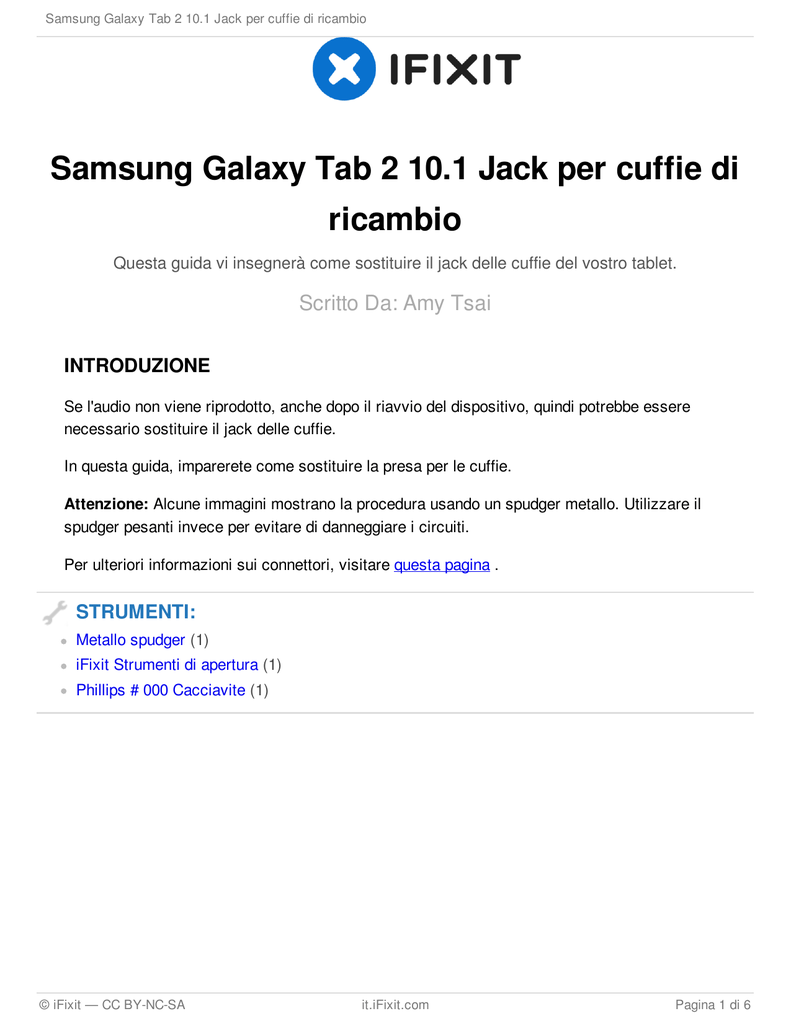

Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio

Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio

Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio
Samsung Galaxy Tab 2 10.1 Jack per cuffie di
ricambio
Questa guida vi insegnerà come sostituire il jack delle cuffie del vostro tablet.
Scritto Da: Amy Tsai
INTRODUZIONE
Se l'audio non viene riprodotto, anche dopo il riavvio del dispositivo, quindi potrebbe essere
necessario sostituire il jack delle cuffie.
In questa guida, imparerete come sostituire la presa per le cuffie.
Attenzione: Alcune immagini mostrano la procedura usando un spudger metallo. Utilizzare il
spudger pesanti invece per evitare di danneggiare i circuiti.
Per ulteriori informazioni sui connettori, visitare questa pagina .
STRUMENTI:
Metallo spudger (1)
iFixit Strumenti di apertura (1)
Phillips # 000 Cacciavite (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 6
Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio
Passo 1 — Cover posteriore
 Lo strumento di apertura in plastica può rompersi durante questa fase. Potrebbe essere
necessario utilizzare il dovere spudger pesante, invece.

Inserire lo strumento di apertura in plastica tra lo schermo di vetro e il coperchio posteriore modo
che l'estremità ricurva dello strumento di apertura in plastica è sotto il vetro. sollevare
delicatamente il coperchio posteriore lontano dallo schermo in vetro.

Continuare a inserire lo strumento di apertura in plastica intorno allo schermo intero dispositivo
per separare completamente il coperchio posteriore dallo schermo in vetro.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 2 di 6
Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio
Passo 2

Sollevare delicatamente lo schermo con il dito.
 Se lo schermo non si separerà dalla quarta di copertina, provare a ripetere il passaggio 1.
Passo 3 — Scollegare la batteria

© iFixit — CC BY-NC-SA
it.iFixit.com
Usando le dita, rimuovere il nastro
verde che copre il connettore della
batteria.
Pagina 3 di 6
Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio
Passo 4

Inserire l'estremità piatta del spudger pesanti tra i fili e sotto il connettore della batteria. Sollevare
con cautela il connettore della batteria nera fino a scollegarlo dalla scheda madre.
 Il spudger metallo mostrato nella foto non è raccomandato a causa della possibilità di un corto
circuito. Utilizzare uno strumento ESD, ad esempio un spudger pesanti (nylon).
Passo 5 — Jack per cuffie

Svitare le due viti da 3 mm con il cacciavite a croce 000.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 4 di 6
Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio
Passo 6

Sollevare il connettore del cavo nero
con lo strumento di apertura in
plastica di scollegare il cavo dal
dispositivo.

Far scorrere l'estremità piatta del
spudger pesanti sotto il coperchio
jack audio e sollevare per rimuovere
il coperchio metallico dal dispositivo.
Passo 7
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 5 di 6
Samsung Galaxy Tab 2 10.1 Jack per cuffie di ricambio
Passo 8

Inserire l'estremità piatta del
spudger pesanti sotto il jack per
cuffie e sollevare delicatamente fino
a rimuovere il jack delle cuffie dal
dispositivo.
To reassemble your device, follow these instructions in reverse order.
