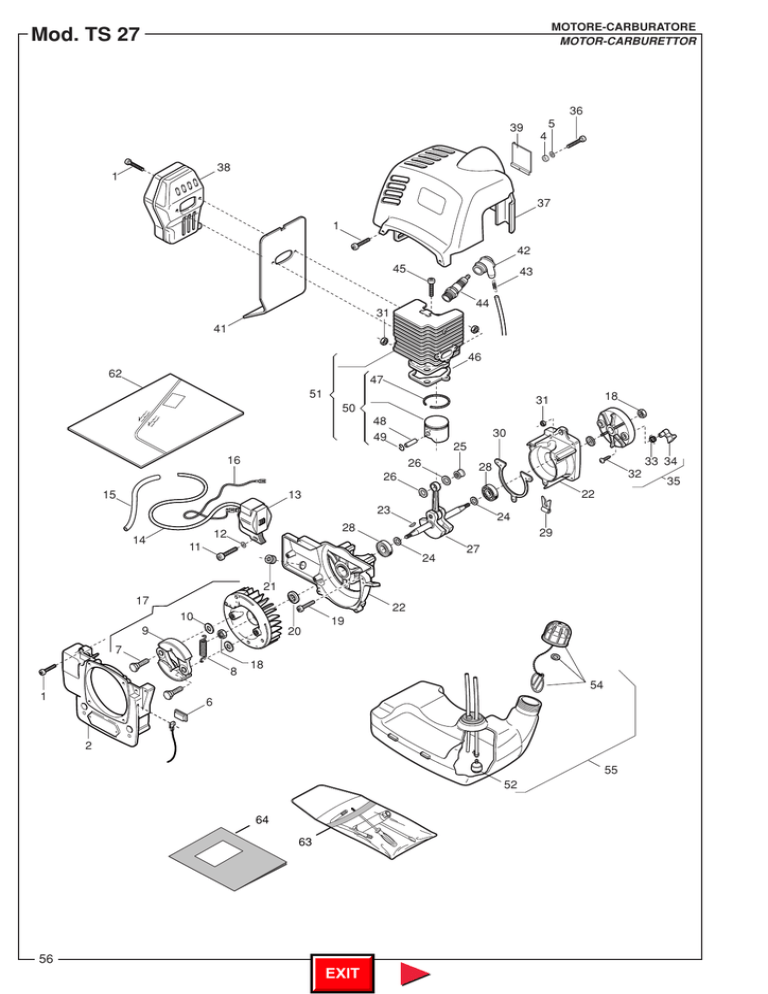

Mod. TS 27 - GGP France

MOTORE-CARBURATORE
MOTOR-CARBURETTOR
Mod. TS 27
36
39
5
4
38
1
37
1
42
45
43
44
31
41
46
62
47
51
48
49
30
25
16
26
33 34
28
26
32
22
13
15
23
14
24
28
12
18
31
50
29
11
24
27
21
17
22
10
19
9
20
7
8
18
54
1
6
2
55
52
64
63
56
EXIT
35
MOTORE-CARBURATORE
MOTOR-CARBURETTOR
N°
Mod. TS 27
Codice
Q.tà Descrizione
Code
Q.ty
Description
1
2135040
2
Vite TX M5x18
Screw
2
4541010
1
Carter supporto trasm.
Transm. Support case
4
2382140
1
Boccola distanziale
Spacer bush
5
2312090
1
Rondella piana 5x10x1
Washer
6
3745530
4
Gommino supporto
serb.Grommet
7
2653280
2
Vite fissaggio massa
friz.Screw
8
3654090
1
Molla frizione
Spring
9
3660450
2
Massa frizione
Clutch unit
10
2321100
2
Rosetta a tazza ø6x14x1
Washer
11
2132510
2
Vite M4x22
Screw
12
2321050
2
Rondella a tazza 4x10x0,5
Washer
13
3210662
1
Bobina elettronica
Electronic coil
14
3211080
1
Filo bobina
Spark plug cable
15
3782470
1
Guaina cavo
Wire sheath
16
3211410
1
Cavo massa
Ground terminal
17
4251471
1
Ass. volano c/masse (incl.7,9,10)
Flywheel ass.y (incl.7,9,10)
18
2670120
2
Dado flangiato M8
Nut
19
2135050
3
Vite M5x30
Screw
20
3121070
2
Anello di tenuta
Seal ring
21
3745130
1
Gommino passacavo
Grommet
22
8541270
1
Coppia carter motore
Cranckase ass.y
23
3151010
1
Linguetta volano
Flywheel key
24
3614480
2
Rasamento albero motore
Washer
25
3116100
1
Astuccio a rulli
Needle bearing
26
3614891
2
Rasamento pistone
Washer
27
4251950
1
Ass. albero motore (incl.25)
Cranckshaft (incl.25)
28
3112240
2
Cuscinetto a sfere
Ball bearing
29
3750280
1
Guida passacavo
massaThread guide
30
3724031
1
Guarnizione carters
Gasket
31
2432040
2
Dado M5 autobloccante
Self-clocking nut
32
2123100
2
Vite TCTX 5x13 autofil.
Screw
33
3654050
2
Molla aggancio avviamento
Spring
Starter hook
34
3749570
2
Aggancio avviamento
35
8540810
1
Ass. coppa avviamento (incl.32-36) Starter cup ass.y (incl.32-36)
36
2135060
1
Vite TX M5x25
Screw
37
4564010
1
Cuffia copricilindro gialla
Cylinder cover ass.y yellow
-
4564015
1
Cuffia copricilindro arancio
Cylinder cover ass.y orange
-
4564013
1
Cuffia copricilindro rossa
Cylinder cover ass.y red
38
4122141
1
Ass. silenziatore
Muffler
39
4612250
1
Deflettore aria
Air deflector
Muffler gasket
41
3724410
1
Guarnizione silenziatore
42
3744850
1
Cappuccio candela
Spark plug cover
43
3657530
1
Terminale filo candela
Spark plug spring
44
3210021
1
Candela
Plug
45
2135150
2
Vite TX M6x23
Screw
46
3724250
1
Guarnizione cilindro
Cilynder gasket
47
3123210
1
Segmento ø35 Mod.31
Piston ring ø35 mod.31
48
3158220
1
Spinotto pistone Mod.26-31
Piston pin mod.26-31
49
3356050
2
Fermo spinotto
Circlip
50
8541103
1
Ass. pistone ø35 mod.31 (in.26,47-49)
Piston ass.y ø35 mod.31 (in. 26,47-49)
51
8541093
1
Ass. cilindro-pist. mod.31 (incl.50)ø35
Cylinder-piston assy ø35 mod.31 (in.50)
52
4253290
1
Pescante miscela
Intake filter
54
4251191
1
Ass. tappo miscela
Fuel cap ass.y
55
4252760
1
Ass. serbatoio mix
Fuel tank ass.y
62
8724410
1
Serie guarnizioni motore
Gasket set
63
4253412
1
Busta dotazione
Envelope equip.
64
9967212
1
Libretto istruzioni standard
Instruction manual standard
N°
Codice
Q.tà Descrizione
Code
Q.ty
Description
57
MOTORE-CARBURATORE
MOTOR-CARBURETTOR
Mod. TS 27
1
3
2
4
6
7
8
5
4
9
10
19
18
23
17
21
16
15
11
14
13
12
20
22
7
25
24
25
26
25
27
58
MOTORE-CARBURATORE
MOTOR-CARBURETTOR
N°
Codice
Q.tà Descrizione
Code
Q.ty
Mod. TS 27
Description
1
3724360
1
Guarniz.collett-cil
Intake manif-gasket
2
3750410
1
Collettore aspirazione
Intake manifold
3
2670290
2
Dado flangiato M5
Nut
4
2135050
2
Vite Tx M5x30
Screw
5
3724400
2
Guarniz.collettore-carb
Intake-carb gasket
6
3785070
1
Distanziale termico
Heat block
7
4353130
1
Carburatore WYJ 304 Mod.31
Carburettor WYJ 304 Mod.31
8
8750430
1
Supp. Filtro aria grigio
Air filter holder
9
2312090
2
Rosetta ø5x10x1
Washer
10
2135250
2
Vite M5x75 inox
Screw
Air filter
11
3781630
1
Filtro aria
12
4563710
1
Coprifiltro giallo
Filter cover yellow
-
4563715
1
Coprifiltro arancio
Filter cover orange
Filter cover red
-
4563713
1
Coprifiltro rosso
13
2123100
3
Vite 5x13 autofil.
Screw
14
3613420
1
Rosetta
Washer
15
4562220
1
Puleggia avv.to
Starter pulley
16
3723640
1
Disco molla avv.to
Disc
17
4611480
1
Molla avv.to
Spring
18
8563700
1
Carter avv.to
Starter recoil case
Screw
19
2135040
4
Vite M5x18
20
3784030
1
Fune avv.to
Starter cord
21
3750067
1
Impugnatura avv.to
Starter handle
22
3745530
4
Gommino supp. serbatoio
Grommet
23
4252690
1
Ass. avviatore (incl. 13-22)
Starter ass.y (incl. 13-22)
24
3744870
1
Primer
Primer
25
4353150
1
Kit memb-guarniz.
Gasket-diaph. set
26
4353160
1
Kit riparazione
Repair kit
27
4353300
1
Ass. valvola rotante ø10,5 mm
Rotate valve ass.y ø 10,5 mm
N°
Codice
Q.tà Descrizione
Code
Q.ty
Description
59
