ITT Flygt

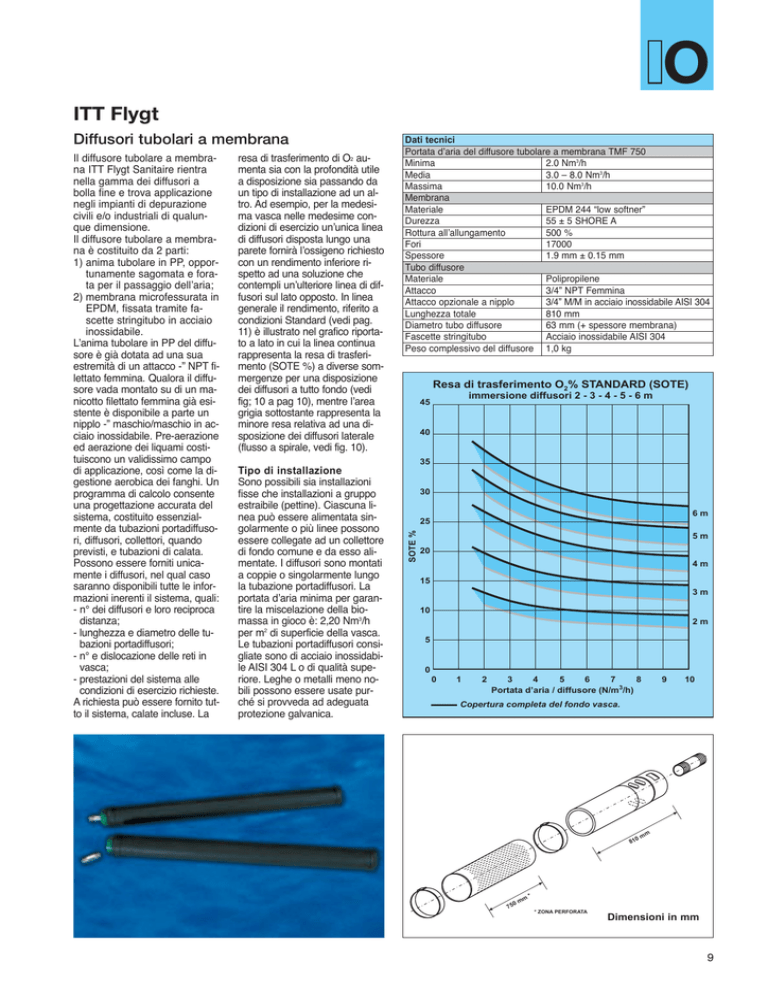

Diffusori tubolari a membrana
resa di trasferimento di O2 aumenta sia con la profondità utile
a disposizione sia passando da
un tipo di installazione ad un altro. Ad esempio, per la medesima vasca nelle medesime condizioni di esercizio un’unica linea
di diffusori disposta lungo una
parete fornirà l’ossigeno richiesto
con un rendimento inferiore rispetto ad una soluzione che
contempli un’ulteriore linea di diffusori sul lato opposto. In linea
generale il rendimento, riferito a
condizioni Standard (vedi pag.
11) è illustrato nel grafico riportato a lato in cui la linea continua
rappresenta la resa di trasferimento (SOTE %) a diverse sommergenze per una disposizione
dei diffusori a tutto fondo (vedi
fig; 10 a pag 10), mentre l’area
grigia sottostante rappresenta la
minore resa relativa ad una disposizione dei diffusori laterale
(flusso a spirale, vedi fig. 10).
Resa di trasferimento O2% STANDARD (SOTE)
immersione diffusori 2 - 3 - 4 - 5 - 6 m
45
40
35
Tipo di installazione
Sono possibili sia installazioni
fisse che installazioni a gruppo
estraibile (pettine). Ciascuna linea può essere alimentata singolarmente o più linee possono
essere collegate ad un collettore
di fondo comune e da esso alimentate. I diffusori sono montati
a coppie o singolarmente lungo
la tubazione portadiffusori. La
portata d’aria minima per garantire la miscelazione della biomassa in gioco è: 2,20 Nm3/h
per m2 di superficie della vasca.
Le tubazioni portadiffusori consigliate sono di acciaio inossidabile AISI 304 L o di qualità superiore. Leghe o metalli meno nobili possono essere usate purché si provveda ad adeguata
protezione galvanica.
30
6m
25
SOTE %
Il diffusore tubolare a membrana ITT Flygt Sanitaire rientra
nella gamma dei diffusori a
bolla fine e trova applicazione
negli impianti di depurazione
civili e/o industriali di qualunque dimensione.
Il diffusore tubolare a membrana è costituito da 2 parti:
1) anima tubolare in PP, opportunamente sagomata e forata per il passaggio dell’aria;
2) membrana microfessurata in
EPDM, fissata tramite fascette stringitubo in acciaio
inossidabile.
L’anima tubolare in PP del diffusore è già dotata ad una sua
estremità di un attacco -” NPT filettato femmina. Qualora il diffusore vada montato su di un manicotto filettato femmina già esistente è disponibile a parte un
nipplo -” maschio/maschio in acciaio inossidabile. Pre-aerazione
ed aerazione dei liquami costituiscono un validissimo campo
di applicazione, così come la digestione aerobica dei fanghi. Un
programma di calcolo consente
una progettazione accurata del
sistema, costituito essenzialmente da tubazioni portadiffusori, diffusori, collettori, quando
previsti, e tubazioni di calata.
Possono essere forniti unicamente i diffusori, nel qual caso
saranno disponibili tutte le informazioni inerenti il sistema, quali:
- n° dei diffusori e loro reciproca
distanza;
- lunghezza e diametro delle tubazioni portadiffusori;
- n° e dislocazione delle reti in
vasca;
- prestazioni del sistema alle
condizioni di esercizio richieste.
A richiesta può essere fornito tutto il sistema, calate incluse. La
Dati tecnici
Portata d’aria del diffusore tubolare a membrana TMF 750
Minima
2.0 Nm3/h
Media
3.0 – 8.0 Nm3/h
Massima
10.0 Nm3/h
Membrana
Materiale
EPDM 244 “low softner”
Durezza
55 ± 5 SHORE A
Rottura all’allungamento
500 %
Fori
17000
Spessore
1.9 mm ± 0.15 mm
Tubo diffusore
Materiale
Polipropilene
Attacco
3/4” NPT Femmina
Attacco opzionale a nipplo
3/4” M/M in acciaio inossidabile AISI 304
Lunghezza totale
810 mm
Diametro tubo diffusore
63 mm (+ spessore membrana)
Fascette stringitubo
Acciaio inossidabile AISI 304
Peso complessivo del diffusore 1,0 kg
5m
20
4m
15
3m
10
2m
5
0
0
1
2
3
4
5
6
7
8
Portata d’aria / diffusore (N/m3/h)
9
10
Copertura completa del fondo vasca.
m
0m
81
m
*
0m
75
* ZONA PERFORATA
Dimensioni in mm
