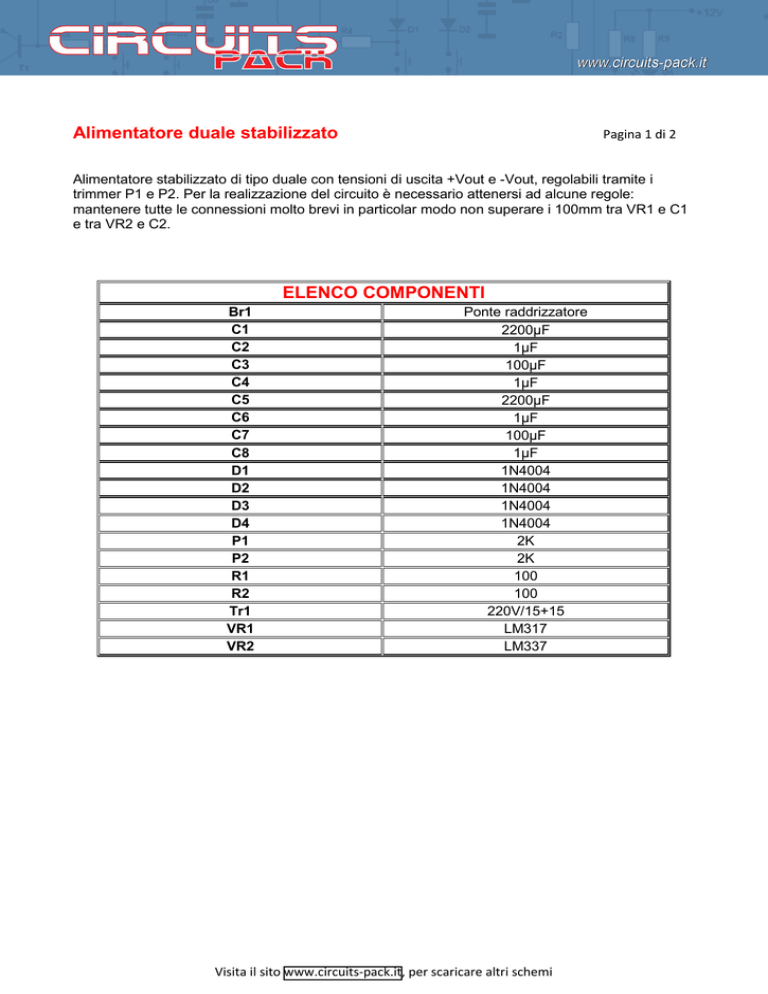

Alimentatore duale stabilizzato
Pagina 1 di 2
Alimentatore stabilizzato di tipo duale con tensioni di uscita +Vout e -Vout, regolabili tramite i
trimmer P1 e P2. Per la realizzazione del circuito è necessario attenersi ad alcune regole:
mantenere tutte le connessioni molto brevi in particolar modo non superare i 100mm tra VR1 e C1
e tra VR2 e C2.
ELENCO COMPONENTI
Br1
C1
C2
C3
C4
C5
C6
C7
C8
D1
D2
D3
D4
P1
P2
R1
R2
Tr1
VR1
VR2
Ponte raddrizzatore
2200µF
1µF
100µF
1µF
2200µF
1µF
100µF
1µF
1N4004
1N4004
1N4004
1N4004
2K
2K
100
100
220V/15+15
LM317
LM337
