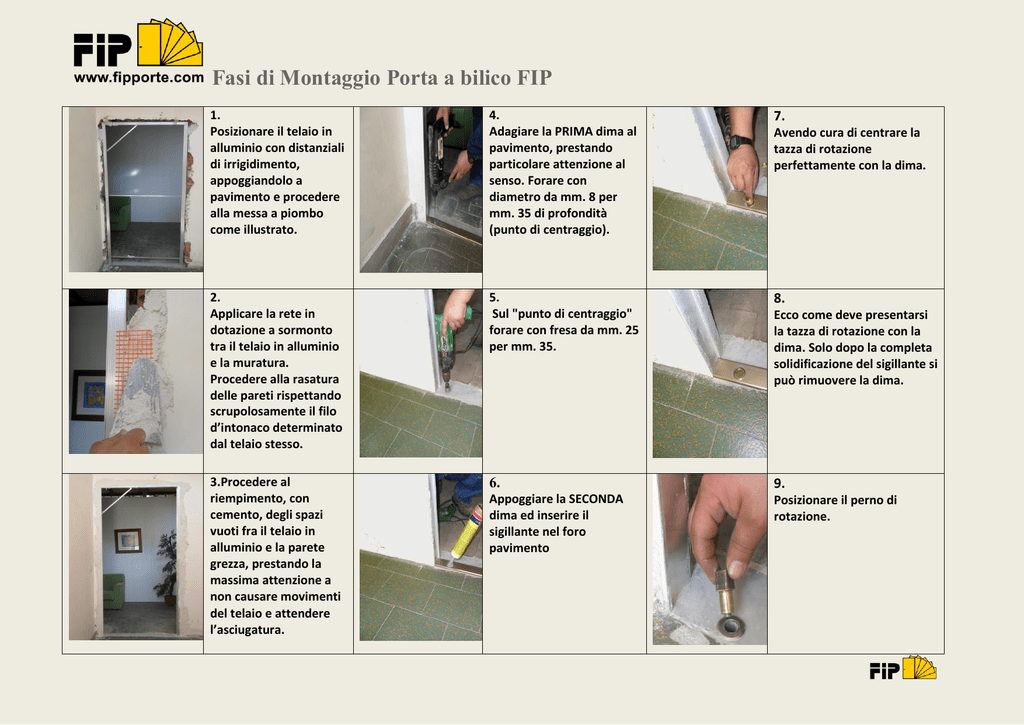

Fasi di Montaggio Porta a bilico FIP

Fasi di Montaggio Porta a bilico FIP
1.
Posizionare il telaio in
alluminio con distanziali
di irrigidimento,
appoggiandolo a
pavimento e procedere
alla messa a piombo
come illustrato.
4.
Adagiare la PRIMA dima al
pavimento, prestando
particolare attenzione al
senso. Forare con
diametro da mm. 8 per
mm. 35 di profondità
(punto di centraggio).
7.
2.
Applicare la rete in
dotazione a sormonto
tra il telaio in alluminio
e la muratura.
Procedere alla rasatura
delle pareti rispettando
scrupolosamente il filo
d’intonaco determinato
dal telaio stesso.
5.
Sul "punto di centraggio"
forare con fresa da mm. 25
per mm. 35.
8.
3.Procedere al
riempimento, con
cemento, degli spazi
vuoti fra il telaio in
alluminio e la parete
grezza, prestando la
massima attenzione a
non causare movimenti
del telaio e attendere
l’asciugatura.
6.
9.
Appoggiare la SECONDA
dima ed inserire il
sigillante nel foro
pavimento
Posizionare il perno di
rotazione.
Avendo cura di centrare la
tazza di rotazione
perfettamente con la dima.
Ecco come deve presentarsi
la tazza di rotazione con la
dima. Solo dopo la completa
solidificazione del sigillante si
può rimuovere la dima.
Fasi di Montaggio Porta a bilico FIP
10.
Per registrare lo sfioro del
pannello con il pavimento:
A) rimuovere la vite
superiore
B) registrare la vite di
appoggio inferiore.
C) riposizionare la vite
superiore sino al
bloccaggio della vite di
appoggio inferiore
13.
Se necessario uniformare
gli sfiori laterali del
pannello sul Nucleo/Telaio
in alluminio agendo sul
braccio inferiore in ottone.
11.
Per posizionare il
pannello in legno, agire
sul perno superiore
facendolo rientrare (se
sporge).
14.
Se necessario uniformare
gli sfiori laterali del
pannello sul Nucleo/Telaio
in alluminio agendo
sul riscontro perno
superiore.
12.
Posizionare il pannello
nell'alloggiamento
inferiore, e allineando
alla parte superiore si fà
rientrare il perno
superiore all'interno del
pannello stesso, agendo
sulla vite a brugola.
15.
Dopo aver pulito
accuratamente il pannello
di legno, pennellarlo
uniformemente su
entrambi i lati e sui bordi
con cementite. Procedere
quindi alla finitura del
pannello sempre su
entrambi i lati e sul bordo.
Consigli utili in merito a coloranti e metodologie da usare nel
caso di rivestimento dell’anta;
-Per cristalli a specchio utilizzare silicone neutro;
-Per ceramica utilizzare silicone acetico;
-Per carta da parati stendere carta e collante su ambo i lati
usando collante tradizionale
ATTENZIONE: L’APPLICAZIONE DI VERNICI COLLE, SILICONI,
CARTE DA PARATI SOLO SU UN LATO DEL PANNELLO-PORTA
COMPROMETTE LA PLANARITA’ DEL PANNELLO STESSO
Ogni attenzione è stata riservata a questi documenti prima
della stampa. Tuttavia a causa della continua evoluzione
tecnologica ed essendo costantemente impegnati sul fronte
dello sviluppo e miglioramento della nostra gamma prodotti, ci
riserviamo il diritto di modificare senza preavviso le specifiche
di qualsiasi prodotto.
