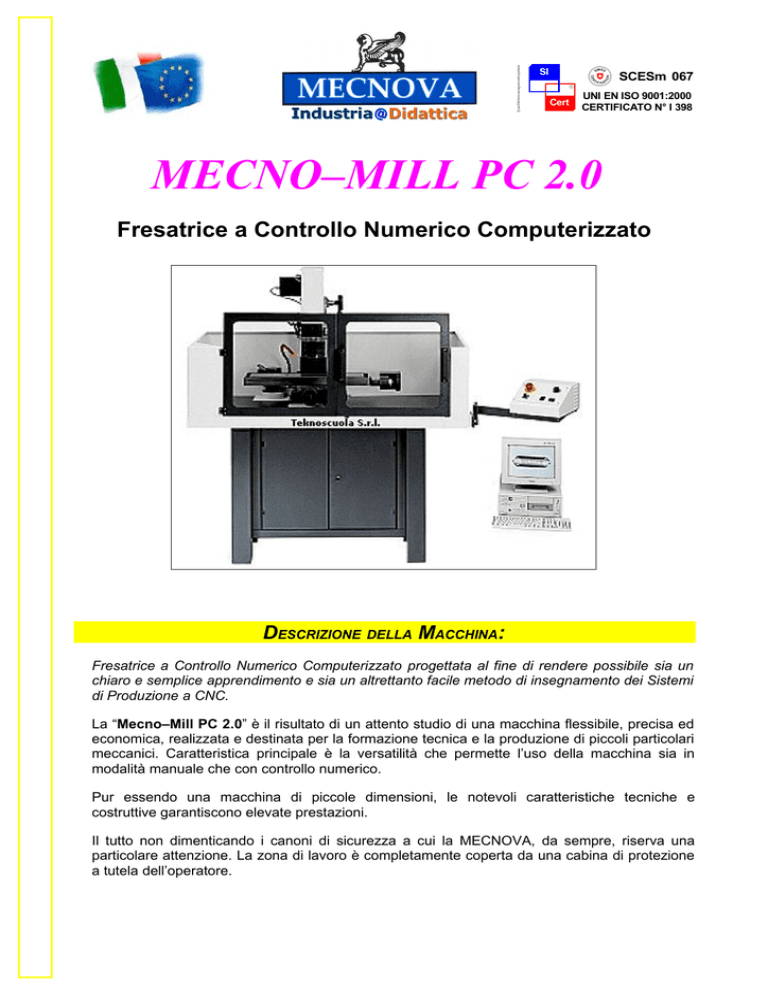

MECNO–MILL PC 2.0
Fresatrice a Controllo Numerico Computerizzato
DESCRIZIONE DELLA MACCHINA:
Fresatrice a Controllo Numerico Computerizzato progettata al fine di rendere possibile sia un
chiaro e semplice apprendimento e sia un altrettanto facile metodo di insegnamento dei Sistemi
di Produzione a CNC.
La “Mecno–Mill PC 2.0” è il risultato di un attento studio di una macchina flessibile, precisa ed
economica, realizzata e destinata per la formazione tecnica e la produzione di piccoli particolari
meccanici. Caratteristica principale è la versatilità che permette l’uso della macchina sia in
modalità manuale che con controllo numerico.
Pur essendo una macchina di piccole dimensioni, le notevoli caratteristiche tecniche e
costruttive garantiscono elevate prestazioni.
Il tutto non dimenticando i canoni di sicurezza a cui la MECNOVA, da sempre, riserva una
particolare attenzione. La zona di lavoro è completamente coperta da una cabina di protezione
a tutela dell’operatore.
La macchina è equipaggiata con:
•
•
•
•
•
•
PERSONAL COMPUTER DI IDONEE CARATTERISTICHE TECNICHE ALL’UTILIZZO PREPOSTO;
SOFTWARE DI GESTIONE ED EMULAZIONE;
VIDEO GRAFICO 3D;
UNITÀ DI REFRIGERAZIONE;
KIT DI UTENSILI PER IL NORMALE FUNZIONAMENTO DELLA MACCHINA;
ROBUSTA STRUTTURA IN LAMIERA DI APPOGGIO AD ARMADIO E SUPPORTO PER IL PC.
Altra primaria caratteristica della macchina risulta essere inoltre l’estrema
semplicità anche in termini di manutenzione.
La macchina può essere integrata in sistemi completamente
automatizzati ed è interfacciabile con qualsiasi sistema CAD/CAM.
PRINCIPALI CARATTERISTICHE TECNICHE
AREA DI LAVORAZIONE
Corsa Longitudinale (asse X)
Corsa Verticale (asse Z)
Corsa Trasversale /asse Y)
500 mm
280 mm
150 mm - optional 180 mm
MANDRINO
Diametro Mandrino
Potenza Motore
Velocità di rotazione
Inclinazione della testa
Attacco
55 mm
2.0 KW
180 – 7500 g1iri/min
90°in entrambe le direzioni
MT 2
TAVOLA PORTAPEZZO
Dimensioni
950 x 600 x 1100 mm
Nr. scanalature
3
Ampiezza Scanalature
12 mm
Distanza naso mandino – tavola
Min. 90 mm
(minima – massima)
Max. 370 mm
DATI GENERALI
PC ultima generazionecon
Unità di Controllo
interfaccia seriale RS 232
Software del Controllo
ISOStandard
Alimentazione
230 V, 50/60 Hz
Dimensioni
950 X 600 X 950 mm
Peso
c.a. 190 kg
