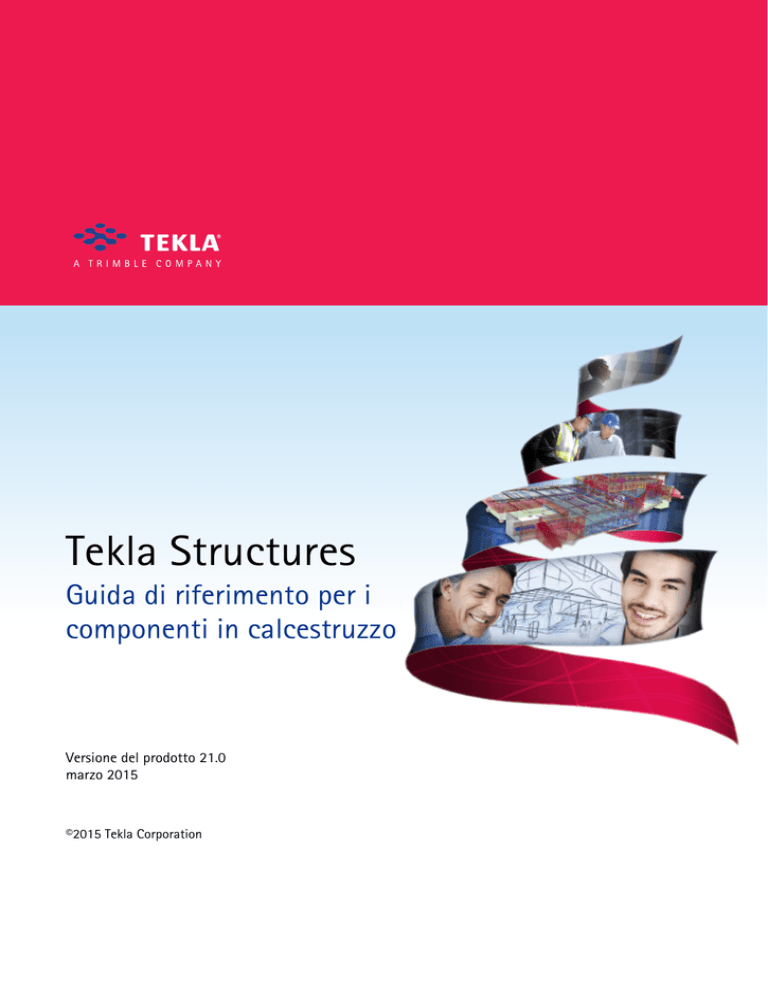

Tekla Structures
Guida di riferimento per i
componenti in calcestruzzo
Versione del prodotto 21.0
marzo 2015
©2015 Tekla Corporation
Indice
1
Detailing cemento armato................................................................................ 9
1.1
Connessioni seating.................................................................................................................. 9
Seating with dowel (75) .............................................................................................................................................. 10
Definire le dimensioni del foro bullone.............................................................................................................. 12
Adattamento della trave o della colonna (75)..................................................................................................12
Definire la malta di riempimento (75, 76)......................................................................................................... 12
Smussi della mensola...............................................................................................................................................13
Creazione di un incavo (75, 76)............................................................................................................................ 14
Definire le dimensioni dell’incavo........................................................................................................................ 14
Posizione della piastra di appoggio (75, 76)..................................................................................................... 14
Two-sided seating with dowel (76) ..........................................................................................................................15
Adattare trave o colonna (76)............................................................................................................................... 16
Sagomare gli estremi della trave (76, 78)..........................................................................................................17
Seating with dowel to flange (77) ............................................................................................................................17
Creazione di un incavo (77, 78)............................................................................................................................ 19
Two-sided seating with dowel to flange (78) ....................................................................................................... 19
1.2
Connessioni di travi e colonne.............................................................................................. 21
Battering connection (13)............................................................................................................................................. 21
Connessione mensola (14) ........................................................................................................................................... 22
Connessione mensola (14): Scheda Immagine................................................................................................. 24
Connessione mensola (14): Scheda Parti........................................................................................................... 28
Connessione mensola (14): Scheda Barra d'armatura....................................................................................29
Calcestruzzo trave-trave (112).................................................................................................................................... 33
Calcestruzzo trave-trave (112): Scheda Immagine.........................................................................................35
Calcestruzzo trave-trave (112): Scheda Parti...................................................................................................44
Calcestruzzo trave-trave (112): Scheda Ancoraggi.........................................................................................45
Calcestruzzo trave-trave (112): Scheda Parametri......................................................................................... 47
Calcestruzzo trave-trave (112): Scheda Barre di ancoraggio...................................................................... 47
Calcestruzzo trave-trave (112): Scheda Attacco............................................................................................. 59
1.3
Pannelli e muri........................................................................................................................ 60
Scatola elettrica a parete (84)..................................................................................................................................... 61
Scatola elettrica a parete (84): Scheda Immagine..........................................................................................63
Scatola elettrica a parete (84): Scheda Parti....................................................................................................65
Scatola elettrica a parete (84): Scheda Scatola elettrica..............................................................................67
Scatola elettrica a parete (84): Scheda Conn superiore/Conn inferiore................................................... 70
Scatola elettrica a parete (84): Scheda UDA.................................................................................................... 73
Muro doppio e pannello sandwich (1)....................................................................................................................... 75
Muro doppio e pannello sandwich (1): Scheda Parti......................................................................................77
Muro doppio e pannello sandwich (1): Scheda Sezione verticale.............................................................. 82
Muro doppio e pannello sandwich (1): Scheda Sezione orizzontale..........................................................86
Muro doppio e pannello sandwich (1): Scheda Isolamento..........................................................................92
Muro doppio e pannello sandwich (1): Scheda Pannello esterno...............................................................94
Muro doppio e pannello sandwich (1): Scheda UDA...................................................................................... 96
Giunto orizzontale pannello sandwich (1)................................................................................................................97
Giunto orizzontale pannello sandwich (1): Scheda Immagine.................................................................... 99
2
Giunto orizzontale pannello sandwich (1): Scheda Scanalature.............................................................. 102
Giunto orizzontale pannello sandwich (1): Scheda Lamine extra............................................................ 102
Giunto verticale pannello sandwich (1).................................................................................................................. 104
Giunto verticale pannello sandwich (1): Scheda Immagine.......................................................................105
Giunto verticale pannello sandwich (1): Scheda Scanalature...................................................................108
Finestra pannello sandwich (1)..................................................................................................................................110
Finestra pannello sandwich (1): Scheda Immagine...................................................................................... 112
Finestra pannello sandwich (1): scheda Dettaglio inferiore/scheda Dettaglio sinistro/scheda
Dettaglio destro........................................................................................................................................................................... 114
Finestra pannello sandwich (1): Scheda Dettaglio superiore.....................................................................117
Finestra pannello sandwich (1): scheda Lamine extra.................................................................................121
Finestra pannello sandwich (1): scheda Parti aggiuntive........................................................................... 122
Finestra pannello sandwich (1): Scheda Connessioni.................................................................................. 126
1.4
Componenti cassaforma...................................................................................................... 126
Cassaforma trave ..........................................................................................................................................................127
Cassaforma trave: Scheda Trave........................................................................................................................ 128
Cassaforma trave: Scheda Parametri................................................................................................................129
Cassaforma colonna .................................................................................................................................................... 131
Cassaforma colonna: Scheda Colonna............................................................................................................. 132
Cassaforma parete........................................................................................................................................................ 134
Cassaforma parete: Scheda Pannello................................................................................................................135
Cassaforma parete: Scheda Parametri............................................................................................................. 137
Forma trave generale....................................................................................................................................................138
Forma trave: Scheda Parametri.......................................................................................................................... 139
Forma parete generale ................................................................................................................................................140
Forma parete: Scheda Parametri........................................................................................................................142
Morsetto generale ........................................................................................................................................................143
Morsetto generale: Scheda Parametri..............................................................................................................143
Clip generale................................................................................................................................................................... 144
Clip generale: Scheda Parametri........................................................................................................................ 145
Tirante generale............................................................................................................................................................. 146
Tirante generale: Scheda Parametri.................................................................................................................. 147
Tirante e clip generali...................................................................................................................................................148
Tirante e clip generali: Scheda Parametri........................................................................................................149
1.5
Aperture................................................................................................................................ 150
Generazione Fori (32) ..................................................................................................................................................150
Generazione Foro (32): Scheda Parametri.......................................................................................................150
Generazione foro poligono (33).................................................................................................................................152
Generazione foro poligono (33): Scheda Parametri..................................................................................... 152
1.6
Piani....................................................................................................................................... 153
Riconoscimento automatico del giunto (30).........................................................................................................154
Applicatore giunti..........................................................................................................................................................155
Applicatore giunti: Scheda Parametri...............................................................................................................157
Slab generation with polygon plate (61)................................................................................................................157
Slab generation with polygon plate (61) e Slab generation with points (62): Scheda Parametri.. 158
Slab generation with polygon plate (61) e Slab generation with points (62): Scheda Parti............159
Slab generation with polygon plate (61) e Slab generation with points (62): Scheda Analisi........ 159
Slab generation with points (62) ............................................................................................................................160
Slab generation with polygon plate (61) e Slab generation with points (62): Scheda Analisi........ 161
Modeling of floor bay (66)..........................................................................................................................................162
Esempi........................................................................................................................................................................163
Definire la posizione della lastra.......................................................................................................................166
Definire il tipo di proiezione................................................................................................................................167
Definire le proprietà del profilo della lastra....................................................................................................169
3
Lista indice index list.............................................................................................................................................169
Tipo di lavorazione................................................................................................................................................. 170
Larghezza Profilo/Giunto......................................................................................................................................170
Modeling of slab area (88)..........................................................................................................................................170
Definire le proprietà della lastra ad area.........................................................................................................172
Drenaggio per soletta in pendenza.......................................................................................................................... 173
Drenaggio per soletta in pendenza: scheda Parametri................................................................................174
Strumento di apertura alveolare............................................................................................................................... 176
Strumento di apertura alveolare: Scheda Parametri....................................................................................176
Strumento di apertura alveolare: Scheda File di configurazione............................................................. 179
Ganci di sollevamento alveolare............................................................................................................................... 180
Ganci di sollevamento alveolare: Scheda Impostazioni di base................................................................181
Ganci di sollevamento alveolare: Scheda Impostazioni dispositivo di sollevamento......................... 182
Ganci di sollevamento alveolare: Scheda File di configurazione..............................................................183
Strumento per piani......................................................................................................................................................183
Strumento per piani: Scheda Proprietà soletta..............................................................................................184
Strumento per piani: Scheda Isolamento........................................................................................................ 185
Strumento per piani: Scheda Contorno vano................................................................................................. 186
Strumento per piani: Scheda Elenco solette...................................................................................................186
Layout piani.....................................................................................................................................................................187
Layout piani: Scheda Layer.................................................................................................................................. 189
Layout piani: Scheda Generale........................................................................................................................... 191
Layout piani: Scheda Avanzate...........................................................................................................................192
Layout piani: scheda Lavorazioni.......................................................................................................................194
Layout piani: Scheda Definito dall'utente.......................................................................................................195
Layout piani: Modifica di un piano................................................................................................................... 196
Riempimento CIP layout piano..................................................................................................................................211
1.7
Scale in calcestruzzo............................................................................................................ 212
Concrete stairs (7) .......................................................................................................................................................213
Definire le proprietà della scala......................................................................................................................... 214
Definire le tolleranze della scala........................................................................................................................214
Scale in calcestruzzo (65) .......................................................................................................................................... 215
Scale in calcestruzzo (65): Scheda Scale.........................................................................................................217
Scale in calcestruzzo (65): Scheda Profili gradino........................................................................................220
Scale in calcestruzzo (65): Scheda Pianerottoli.............................................................................................222
Scale in calcestruzzo (65): scheda Colmo....................................................................................................... 223
Scale in calcestruzzo (65): Scheda Cosciali.................................................................................................... 226
Scale in calcestruzzo (65): scheda Antiscivolo/Parapiede.......................................................................... 228
Scale in calcestruzzo (65): Scheda Attributi...................................................................................................229
Scale in calcestruzzo (65): Scheda UDA.......................................................................................................... 229
Stairwells and elevator shafts (90) ........................................................................................................................ 230
Definire le proprietà del vano scala.................................................................................................................. 232
Definire il numero di piani e la loro altezza................................................................................................... 232
Definire la posizione.............................................................................................................................................. 232
Definire lunghezza e larghezza...........................................................................................................................233
Scala in calcestruzzo armato (95)............................................................................................................................ 233
Scala in calcestruzzo armato (95): Scheda Parametri................................................................................. 236
Scala in calcestruzzo armato (95): Scheda Parti...........................................................................................237
Scala in calcestruzzo armato (95): Scheda Scale e pianerottoli...............................................................239
Scala in calcestruzzo armato (95): Scheda Fianco....................................................................................... 240
Scala in calcestruzzo armato (95): scheda Cosciali......................................................................................242
Scala in calcestruzzo armato (95): Scheda Antiscivolo...............................................................................243
Scala in calcestruzzo armato (95): Scheda Barra A......................................................................................244
Scala in calcestruzzo armato (95): Scheda Barra B......................................................................................245
Scala in calcestruzzo armato (95): Scheda Barra C......................................................................................246
4
Scala in calcestruzzo armato (95): Scheda Barra D..................................................................................... 247
Scala in calcestruzzo armato (95): Scheda Barra E...................................................................................... 249
Scala in calcestruzzo armato (95): Scheda Barra F...................................................................................... 250
Scala in calcestruzzo armato (95): Scheda Barra G..................................................................................... 251
Scala in calcestruzzo armato (95): Scheda Barra H..................................................................................... 252
Scala in calcestruzzo armato (95): Scheda Barra I....................................................................................... 253
Scala in calcestruzzo armato (95): Scheda Barra J.......................................................................................254
Scala in calcestruzzo armato (95): Scheda Barra K......................................................................................255
Scala in calcestruzzo armato (95): Scheda Barra L...................................................................................... 256
Scala in calcestruzzo armato (95): Scheda Immagine rete........................................................................ 257
Scala in calcestruzzo armato (95): Scheda Attributi rete...........................................................................258
Scala in calcestruzzo armato (95): Scheda Barre rete.................................................................................259
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio inferiori..............................................259
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio superiori............................................ 260
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio a Z....................................................... 261
Scala in calcestruzzo armato (95): Scheda Barre finali pianerottoli.......................................................262
Scala in calcestruzzo armato (95): Funzione di.............................................................................................263
1.8
Fondazioni............................................................................................................................. 263
Fondazione in calcestruzzo (1030)...........................................................................................................................264
Fondazione in calcestruzzo (1030): Scheda Immagine............................................................................... 265
Fondazione in calcestruzzo (1030): Scheda Parti......................................................................................... 269
Fondazione in calcestruzzo (1030): Scheda Fondazione.............................................................................271
Fondazione in calcestruzzo (1030): Scheda Pali........................................................................................... 273
Fondazione in calcestruzzo (1030): Scheda Tubo iniezione e barra armatura..................................... 274
Fondazione in calcestruzzo (1030): Scheda Colonna...................................................................................277
Fondazione in calcestruzzo (1030): Scheda Staffe.......................................................................................277
2
Armatura........................................................................................................279
2.1
Armature di fondazione.......................................................................................................279
Trave di fondazione (75) ........................................................................................................................................... 279
Proprietà armature trave di fondazione...........................................................................................................281
Armatura per plinto su pali (76) .............................................................................................................................282
Forma plinto di fondazione e plinto su pali....................................................................................................283
Distribuzione delle barre...................................................................................................................................... 284
Staffe di contenimento nei plinti di fondazione e nei plinti su pali........................................................285
Plinto di fondazione (77) .......................................................................................................................................... 286
Barre di ripresa ............................................................................................................................................................ 288
Staffe barre di ripresa........................................................................................................................................... 289
Posizione barre di ripresa..................................................................................................................................... 290
2.2
Armature di trave, colonna, e lastra ................................................................................. 290
Barre rete......................................................................................................................................................................... 291
Barre rete: scheda Immagine.............................................................................................................................. 291
Barre rete: scheda Lavorazioni............................................................................................................................293
Barre rete: scheda Condizioni estremità barra.............................................................................................. 295
Barre rete: scheda Attributi.................................................................................................................................296
Barre rete per area........................................................................................................................................................ 297
Barre rete per area: scheda Immagine............................................................................................................. 297
Barre rete per area: scheda Lavorazioni...........................................................................................................300
Barre rete per area: scheda Condizioni estremità barra..............................................................................302
Barre rete per area: scheda Attributi................................................................................................................303
Armatura lastre (18) ...................................................................................................................................................303
Proprietà armatura delle lastre ........................................................................................................................ 305
Strumento armatura soletta.......................................................................................................................................306
Strumento armatura soletta: Scheda Parametri............................................................................................306
5
Strumento armatura soletta: Scheda Avanzate.............................................................................................307
Armatura trave (63) ....................................................................................................................................................309
Proprietà armatura trave......................................................................................................................................311
Armature travi (63): Scheda Passo staffe........................................................................................................312
Armatura doppio T (64) ............................................................................................................................................. 312
Proprietà armatura doppio T............................................................................................................................... 313
Armatura d’estremità trave (79) .............................................................................................................................314
Barre d’armatura estremo trave......................................................................................................................... 316
Barre 1 e 2 nel piano orizzontale.......................................................................................................................317
Barre verticali ad U 3A e 3B................................................................................................................................ 317
Staffe 5A e 5B......................................................................................................................................................... 318
Armatura mensola (81)................................................................................................................................................318
Armatura mensola (81): Scheda Armature principali.................................................................................. 320
Armatura mensola (81): Schede Staffe/Staffe trasversali/Irrigidimenti diagonali.............................. 321
Armatura mensola (81): Scheda Barre aggiuntive........................................................................................322
Armatura colonne circolari (82) ..............................................................................................................................323
Proprietà staffe colonna....................................................................................................................................... 325
Armatura superiore ed inferiore della colonna.............................................................................................. 326
Armatura colonna rettangolare (83)........................................................................................................................326
Armatura colonna rettangolare (83): scheda Armature principali...........................................................329
Armatura colonna rettangolare (83): scheda Estremità barre...................................................................330
Armatura colonna rettangolare (83): scheda Barre laterali....................................................................... 331
Armatura colonna rettangolare (83): scheda Staffe.................................................................................... 332
Armatura colonna rettangolare (83): scheda Collegamenti intermedi................................................... 333
Armatura colonna rettangolare (83): scheda Superiore/Inferiore............................................................ 335
Armatura di fori su lastre e muri (84) ...................................................................................................................337
Creazione ed armatura dei fori (85) ...................................................................................................................... 339
Armatura attorno ai fori.......................................................................................................................................341
Staffe nei fori...........................................................................................................................................................342
Braced girder (88)..........................................................................................................................................................343
Trave controventata (88): Scheda Immagine................................................................................................. 345
Trave controventata (88): Scheda Parti........................................................................................................... 346
Trave controventata (88): Scheda Geometria.................................................................................................356
Trave controventata (88): Scheda Doppio muro............................................................................................358
Trave controventata (89) ............................................................................................................................................360
Trave controventata (89): Scheda Immagine................................................................................................. 362
Trave controventata (89): Scheda Parti........................................................................................................... 364
Trave controventata (89): Scheda Geometria.................................................................................................373
Trave controventata (89): Scheda Doppio muro............................................................................................375
Serie di reti d'armatura nell'area (89) ...................................................................................................................377
Proprietà di generazione rete e di sovrapposizione ................................................................................... 378
Armatura pannello........................................................................................................................................................ 381
Armatura pannello: scheda Immagine............................................................................................................. 382
Armatura pannello: Scheda Armatura..............................................................................................................383
Armatura pannello: Scheda Apertura............................................................................................................... 385
Armatura pannello: Scheda Diagonali..............................................................................................................385
Armatura pannello a parete: Scheda Colonna............................................................................................... 386
Armatura pannello a parete: Scheda Trave.....................................................................................................387
Armatura pannello a parete: Scheda Aggiuntive.......................................................................................... 388
Armatura pannello a parete: Scheda Attributi...............................................................................................388
Rete con diverse dimensioni di barra.......................................................................................................................388
Rete a dimensioni cavo multiple: Scheda Parametri rete...........................................................................389
Rete a dimensioni cavo multiple: Scheda Cavi longitudinali/trasversali................................................390
Rete a dimensioni cavo multiple: scheda Attributi...................................................................................... 391
Rete a dimensioni cavo multiple: File di configurazione per le serie di barre d'armatura................391
6
Ancoraggi incorporati (8) ...........................................................................................................................................392
Ancoraggi incorporati (8): Scheda Inserimento.............................................................................................396
Ancoraggi incorporati (8): Scheda Posizionamento..................................................................................... 400
Ancoraggi incorporati (8): Scheda Posizionamento superiore...................................................................406
Ancoraggi incorporati (8): Scheda Aumento spessore.................................................................................407
Ancoraggi incorporati (8): Scheda Immagine.................................................................................................408
Ancoraggi incorporati (8): Scheda Parte superiore.......................................................................................411
Ancoraggi incorporati (8): Scheda Parte inferiore........................................................................................ 411
Ancoraggi incorporati (8): Scheda Parti...........................................................................................................412
Ancoraggi incorporati (8): Scheda Barra d'armatura................................................................................... 414
Ancoraggi incorporati (8): Scheda Barre attaccate...................................................................................... 415
Ancoraggi incorporati (8): Scheda Barra orizzontale...................................................................................417
Ancoraggi incorporati (8): Scheda Barra speciale.........................................................................................419
Ancoraggi incorporati (8): Scheda Avanzate..................................................................................................421
Inserto (1008)................................................................................................................................................................. 422
Inserto (1008): scheda Immagine...................................................................................................................... 423
Inserto (1008): Scheda Parte superiore............................................................................................................425
Inserto (1008): Scheda Parte inferiore............................................................................................................. 426
Inserto (1008): Scheda Parti................................................................................................................................426
Inserto (1008): Scheda Posizionamento.......................................................................................................... 427
Inserto (1008): Scheda Barra d'armatura........................................................................................................ 429
Inserto (1008): Scheda Avanzate.......................................................................................................................429
Inserto (1008): Bulloni.......................................................................................................................................... 430
Armatura trave continua.............................................................................................................................................432
2.3
Sollevamento........................................................................................................................ 433
Ganci di solevamento (80) ........................................................................................................................................434
Proprietà ganci di sollevamento ...................................................................................................................... 436
Componenti personalizzati come ganci di sollevamento............................................................................437
Creare incavi per gli ancoraggi di sollevamento........................................................................................... 438
Proprietà dei ganci di sollevamento da file.................................................................................................... 439
3
Esclusione di responsabilità......................................................................... 441
7
8
1
In questa sezione sono illustrati gli strumenti di dettagli del cemento armato disponibili in
Tekla Structures.
Per ulteriori informazioni, cliccare sui collegamenti di seguito:
•
Connessioni seating alla pagina 9
•
Connessioni di travi e colonne alla pagina 21
•
Pannelli e muri alla pagina 60
•
Componenti cassaforma alla pagina 126
•
Aperture alla pagina 149
•
Piani alla pagina 153
•
Scale in calcestruzzo alla pagina 212
•
Fondazioni alla pagina 263
I componenti prefabbricati possono essere applicati solo alle unità di getto
prefabbricate. Non possono essere applicati a unità di getto gettate in opera.
1.1 Connessioni seating
Tekla Structures comprende diverse connessioni di appoggio che si possono utilizzare per
connettere colonne in calcestruzzo con travi utilizzando bulloni di ancoraggio. Gli strumenti
di connessione di appoggio sono:
Componente
Seating with dowel (75) alla
pagina 10
Descrizione
Connette una colonna ed una trave utilizzando
un bullone di ancoraggio.
Two-sided seating with dowel Connette una colonna e due travi utilizzando
(76) alla pagina 14
bulloni di ancoraggio.
9
Connessioni seating
Componente
Descrizione
Seating with dowel to flange
(77) alla pagina 17
Connette le flange di una trave ad una colonna
utilizzando i bulloni di ancoraggio.
Two-sided seating with dowel Connette le flange di due travi ad una colonna
to flange (78) alla pagina 19 utilizzando bulloni di ancoraggio.
Seating with dowel (75)
Connette una colonna ed una trave utilizzando una barra di ancoraggio.
Parti create •
Dove utilizzare
Barra di ancoraggio
•
Dado
•
Piatto rondella
•
Piastra di appoggio
•
Adattamenti per trave e colonna
•
Foro per barra
•
Mensola (opzionale)
•
Incavo per dado e piatto rondella (opzionale)
Situazione
Descrizione
Connette una trave ed una colonna utilizzando una barra di
ancoraggio. Il piatto rondella e il dado sporgono dalla trave.
10
Connessioni seating
Situazione
Descrizione
Connette una trave ed una colonna utilizzando una barra di
ancoraggio ed una mensola smussata. Il piatto rondella e il dado
rientrano nella trave.
Prima di iniziare Crea le seguenti parti:
•
Colonna in cemento (profilo circolare o rettangolare)
•
Trave in cemento (rettangolare, HI, I, L, oppure profilo a T rovescia)
Definire le Utilizzare le schede nella finestra di dialogo Seating with dowel (75) per definire le seguenti
proprietà proprietà:
Tab
Immagine
Contenuti
Vedere anche
Posizione della barra di ancoraggio,
foro della barra e piastra di appoggio,
dimensioni del foro della barra,
opzione per adattare trave o colonna,
tipo di malta di riempimento, distanza
tra le travi
Definire le dimensioni del foro
bullone alla pagina 11
Adattamento della trave o della
colonna (75) alla pagina 12
Definire la malta di riempimento
(75, 76) alla pagina 12
Parti
Piastra di appoggio, malta di
Creazione di un incavo (75, 76) alla
riempimento, piatto rondella, dado,
pagina 13
incavo, e proprietà barra di ancoraggio
Mensola
Opzione per creare una mensola,
proprietà mensola
Generale
Analisi
Smussi della mensola alla pagina
13
General tab
Informazioni utilizzate nell’analisi
strutturale
Analysis tab
Ordine di 1. Colonna
selezione
2. Trave
11
Connessioni seating
Definire le dimensioni del foro bullone
Inserire le seguenti dimensioni del foro bullone:
Campo
Descrizione
1
Dimensione del foro in direzione della trave
2
La distanza dalla linea centrale della trave al centro del foro
e del bullone.
3
Dimensione del foro in direzione perpendicolare alla trave.
Adattamento della trave o della colonna (75)
Selezionare una delle seguenti opzioni affinché Tekla Structures adatti la colonna o la trave:
Opzione
Descrizione
Adatta la colonna.
(Default)
Adatta la trave.
La trave deve essere inclinata.
Definire la malta di riempimento (75, 76)
Selezionare una delle seguenti opzioni per comprendere e definire la malta:
Opzione
Descrizione
Nessun riempimento.
(Default)
12
Connessioni seating
Opzione
Descrizione
Foro del bullone riempito. Nessun dado o piatto
rondella.
Foro del bullone riempito. Bullone, piatto rondella,
e bullone di ancoraggio risultano sporgenti.
Smussi della mensola
Le opzioni per lo smusso della mensola sono:
Opzione
Descrizione
Smussata
(Default)
Diritta
Arrotondata
13
Connessioni seating
Creazione di un incavo (75, 76)
Selezionare una delle seguenti opzioni per definire se il dado e il piatto rondella risultano
rientranti all’interno della trave:
Opzione
Descrizione
Il dado ed il piatto rondella si trovano sulla
superficie della trave.
(Default)
Il dado ed il piatto rondella rientrano all’interno
della trave.
Definire le dimensioni dell’incavo
Se si sceglie di rientrare dado e rondella all’interno della trave, inserire le seguenti dimensioni
per definire l’incavo:
Posizione della piastra di appoggio (75, 76)
Selezionare una delle seguenti opzioni per definire la posizione della piastra di appoggio:
Opzioni
Descrizione
In squadra con la trave.
(Default)
In squadra con la colonna.
14
Connessioni seating
Two-sided seating with dowel (76)
Connette una colonna e due travi utilizzando barre di ancoraggio.
Parti create •
Barre di ancoraggio (2)
•
Dadi (2)
•
Piatti rondella (2)
•
Piastre di appoggio (2)
•
Adattamenti per trave e colonna (2)
•
Fori per bulloni (2)
•
Mensole (opzionale) (2)
•
Incavi per piatti rondella e dadi (opzionale) (2)
Dove utilizzare
Opzione
Descrizione
Connette due travi ad una colonna utilizzando barre di
ancoraggio e crea mensole. Dadi e piatti rondella sulla superfcie
delle travi.
Connette due travi ad una colonna utilizzando barre di
ancoraggio. I dadi ed i piatti rondella rientrano all’interno delle
travi. La seconda trave è inclinata, e tagliata per creare una
distanza tra la trave e la colonna.
•
Colonna in cemento (profilo circolare o arrotondato)
•
Due travi in cemento (profilo rettangolare, HI, I, L, oppure profilo a T rovescia)
Definire le Utilizzare le schede nella finestra di dialogo Two-sided seating with dowel (76) per definire
proprietà le seguenti proprietà:
15
Connessioni seating
Tab
Immagine
Contenuti
Informazioni aggiuntive
Le dimensioni definiscono la
posizione delle barre di ancoraggio
relativamente alle travi e alle
piastre d’appoggio.
Per utilizzare le stesse dimensioni per
entrambe le travi, impostare Utilizza
gli stessi parametri per le travi di
sinistra e di destra su Sì ed inserire le
dimensioni per la sola trave sinistra.
Opzioni per tagliare e dare forma
agli estremi delle travi ed adattare Sagomare gli estremi della trave (76,
colonne e travi.
78) alla pagina 17
Adattare trave o colonna (76) alla
pagina 16
Parti
Proprietà piastra di appoggio,
bullone, dado e bullone di
ancoraggio.
Trave sinistra Trave sinistra è la prima
selezionata e la destra è la
Trave destra
seconda.
alla pagina 11
Proprietà bullone di ancoraggio,
foro bullone ed incavo.
Distanza tra trave e colonna se la
trave risulta inclinata.
Mensola
Opzione per creare la mensola,
proprietà della mensola
Generale
Analisi
pagina 13
Definire le dimensioni dell’incavo alla
pagina 14
Smussi della mensola alla pagina 13
General tab
Informazioni necessarie per
l’analisi strutturale
Analysis tab
Ordine di 1. Colonna
selezione
2. Trave 1
3. Trave 2
Cliccare il tasto centrale del mouse per terminare la selezione e creare la connessione.
Adattare trave o colonna (76)
Selezionare una delle seguenti opzioni per adattare le travi o la colonna:
Opzione
Descrizione
Adatta la colonna.
(Default)
16
Connessioni seating
Opzione
Descrizione
Adatta la trave.
Sagomare gli estremi della trave (76, 78)
Selezionare una delle seguenti opzioni per definire come devono essere tagliati e sagomati gli
estremi delle travi:
Tasto
Opzioni
1 = colonna
2 = prima trave selezionata
3 = seconda trave
selezionata
Seating with dowel to flange (77)
Connette le flange di una trave ad una colonna utilizzando i bulloni di ancoraggio e una
mensola opzionale.
Parti create •
Bulloni di ancoraggio (2)
•
Dadi (2)
•
Piatto rondella (2)
•
Piastra di appoggio (1)
•
•
•
Mensola (opzionale)
•
Incavo per dado e piatti rondella
17
Connessioni seating
Dove utilizzare
Situazione
Connette le flange di una trave ad una
colonna utilizzando bulloni di
ancoraggio ed una mensola smussata.
Dadi e piatti rondella non sporgono.
Prima di iniziare Creare le seguenti parti:
•
Colonna in cemento (Profilo circolare o rettangolare)
•
Trave in cemento con flange (Profilo rettangolare, HI, I, L, oppure a T rovescia)
Definire le Utilizzare le schede nella finestra di dialogo Seating with dowel to flange (77) per definire
Sezione
Contenuti
Immagine
Definire le dimensioni del
posizione dei bulloni di
foro bullone alla pagina 11
ancoraggio relativamente alle
travi e alle piastre d’appoggio,
la lunghezza del bullone di
ancoraggio in trave e colonna,
dimensioni e posizione del
foro bullone.
Parti
Proprietà piastra di appoggio, Creazione di un incavo (77,
piatto rondella, dado e bullone 78) alla pagina 19
di ancoraggio, opzioni per
creare un incavo e sue
proprietà
Mensola
Opzioni per creare la mensola, Smussi della mensola alla
pagina 13
Generale
Analisi
General tab
18
Analysis tab
Connessioni seating
Creazione di un incavo (77, 78)
Per tagliare un incavo nell'anima della trave, selezionare l'opzione Sì dall'elenco a discesa
Crea un incavo. Inserire le seguenti dimensioni per definire l'incavo:
Two-sided seating with dowel to flange (78)
Connette le flange di due travi ad una colonna utilizzando barre di ancoraggio e mensole
opzionali.
Parti create •
Dove utilizzare
Barre di ancoraggio (4)
•
Dadi (4)
•
Piatti rondella (4)
•
Piastra di appoggio (2)
•
•
•
Mensole (2) (opzionale)
•
Incavo per dado e piatto rondella (4)
Situazione
Descrizione
Connette le flange delle due travi ad una colonna utilizzando
barre di ancoraggio.
19
Connessioni seating
Situazione
Descrizione
Connette le flange di due travi ad una colonna utilizzando barre
di ancoraggio e mensole smussate.
•
Colonna in cemento (Porfilo circolare o rettangolare)
•
Trave in cemento con flange (Profilo rettangolare, HI, I, L, oppure a T rovescia)
Definire le Utilizzare le schede nella finestra di dialogo Two-sided seating with dowel (78) per definire
Tab
Immagine
Contenuti
posizione delle barre di
ancoraggio relativamente a
trave e piastra di appoggio,
lunghezza dei bulloni di
ancoraggio nella trave e nella
colonna, estremi trave.
Parti
Proprietà piastra di appoggio,
piatto rondella, dado e
mensola.
Trave sinistra
La trave sinistra è la prima
selezionata e la destra è la
seconda.
Trave destra
alla pagina 11
Sagomare gli estremi della trave (76, 78)
alla pagina 17
alla pagina 11
Proprietà fori bulloni, dado e
piatto rondella. Opzioni per
creare incavo e sue proprietà.
pagina 19
Mensola sinistra Opzione per creare la mensola, Smussi della mensola alla pagina 13
Mensola destra
Generale
Analisi
General tab
20
Analysis tab
Connessioni seating
1.2 Connessioni di travi e colonne
In questa sezione sono illustrati i componenti che possono essere utilizzati nelle connessioni
in calcestruzzo.
•
Battering connection (13) alla pagina 21
•
Connessione mensola (14) alla pagina 22
•
Calcestruzzo trave-trave (112) alla pagina 33
Battering connection (13)
Utilizzare per adattare la parte secondaria, per esempio, in un componente personalizzato, sia
parallelamente alla parte principale, sia con un angolo.
Utilizzare per
Situazione
Descrizione
La parte secondaria si adatta
parallelamente alla parte
principale.
La parte secondaria si adatta alla
parte principale con un angolo.
21
Connessioni di travi e colonne
Situazione
Descrizione
Prima di iniziare Creare due parti.
Definire le Per immettere l'angolo e la distanza tra le parti, aprire la scheda Immagine.
proprietà
Se l'angolo della parte rende la distanza maggiore del valore A, la parte viene tagliata
all'estremità.
Ordine di 1. Selezionare la parte principale
selezione
2. Selezionare la parte secondaria.
Connessione mensola (14)
Tramite Connessione mensola (14) è possibile connettere una trave a una colonna
utilizzando una mensola diritta, smussata o arrotondata e piastre di fissaggio o barre
d'armatura.
Oggetti creati •
Mensola
•
Piatto di appoggio
•
Fori di drenaggio nel piatto di appoggio (1 o 2) (opzionale)
•
Barre d'armatura (1 o 2) (opzionale)
•
•
Piatti bullonati per barre d'armatura
•
Dadi per barre d'armatura
•
Incavi per piatti bullonati e dadi
Piastre di fissaggio (2) (opzionale)
•
Incavi per piastre di fissaggio
22
Utilizzare per
Situazione
Descrizione
Una trave viene connessa a una colonna utilizzando una barra
d'armatura e una mensola smussata.
Una trave viene connessa a una colonna utilizzando piastre di
fissaggio e una mensola arrotondata.
Ordine di 1. Selezionare la parte principale (colonna).
selezione
2. Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte
secondaria.
Identificazione
delle parti
23
Parte
1
Piatto bullonato
2
Dado
3
Piatto di appoggio
4
Mensola
5
Barra d'armatura
Si veda anche Connessione mensola (14): Scheda Immagine alla pagina 24
Connessione mensola (14): Scheda Parti alla pagina 27
Connessione mensola (14): Scheda Barra d'armatura alla pagina 29
Connessione mensola (14): Scheda Immagine
Utilizzare la scheda Immagine per controllare la forma e le dimensioni della mensola, la
forma e le dimensioni dell'estremità della trave e gli smussi laterali della mensola in
Connessione mensola (14).
Se la trave è Se la trave nella connessione è inclinata, definire se deve essere tagliata la trave o la
inclinata, mensola.
regolarla
Quando l'estremità della trave viene tagliata, la parte superiore della mensola rimane
orizzontale. Quando la mensola viene tagliata, la parte superiore della mensola presenta la
stessa inclinazione della trave.
Forma e
dimensioni della
mensola
Descrizione
Definisce la distanza tra la colonna e la trave.
Definisce la distanza tra la mensola e la trave.
Definisce la dimensione verticale della mensola.
Definisce la dimensione della smussatura della mensola.
24
Descrizione
Definisce la larghezza della mensola.
Opzione
Descrizione
Predefinito
Mensola smussata
AutoDefaults consente di modificare questa opzione.
Mensola smussata
Mensola quadra
Mensola arrotondata
25
Posizione
mensola
Descrizione
Definisce l'offset orizzontale della mensola.
Definisce l'altezza del taglio trave.
Definisce la distanza tra la mensola e le estensioni della trave.
Sagoma È possibile adattare l'estremità della trave alla colonna oppure è possibile creare un'estremità
d'estremità della di trave diritta.
trave
Opzione
Descrizione
Esempio
Predefinito
Estremità di trave diritta
AutoDefaults consente
di modificare questa
opzione.
Estremità di trave diritta
26
Opzione
Descrizione
Esempio
L'estremità della trave
viene adattata alla
colonna in base alle
dimensioni definite.
La trave può essere
estesa simmetricamente
su entrambi i lati della
colonna oppure con
dimensioni diverse.
Spessore mensola
Definisce le distanze dai bordi della colonna per impostare lo spessore della mensola.
Smussi laterali Definisce se i lati della mensola sono smussati. Per impostazione predefinita, non vengono
mensola creati smussi.
27
Connessione mensola (14): Scheda Parti
Utilizzare la scheda Parti per controllare le proprietà e le dimensioni delle parti della mensola
in Connessione mensola (14).
Parti della
mensola
Parte
Descrizione
Piatto di appoggio
Definisce lo spessore del piatto di appoggio.
Unità di getto
Definisce se l'unità di getto è formata.
Foro di drenaggio
Definisce se vengono creati fori di drenaggio per
ogni barra d'armatura nel piatto di appoggio.
Piatto bullonato
Definisce lo spessore del piatto bullonato.
Dado
Definisce lo spessore del dado.
Opzione
Pos. No.
Descrizione
Predefinito
Definisce un prefisso e un
numero di partenza per la
marca di posizione della parte.
Alcuni componenti includono
una seconda riga di campi in cui
è possibile inserire la marca di
posizione dell'assemblaggio.
Il numero di partenza
predefinito della parte viene
specificato nella scheda Utilità
--> Opzioni --> Opzioni... -->
Componenti.
Materiale
Definisce la classe del materiale. Il materiale predefinito è
definito nella scheda Utilità -->
Opzioni --> Opzioni... -->
Componenti nel campo
Materiale della parte.
Nome
Definisce un nome mostrato nei
disegni e nei report.
28
Dimensioni del
piatto di
appoggio
Descrizione
Definisce la distanza del piatto di appoggio dal bordo della colonna.
Definisce la distanza del piatto di appoggio dai bordi della mensola.
Dimensioni dado
e piatto
bullonato
Descrizione
Definisce la larghezza del dado.
Definisce la larghezza del piatto bullonato.
Connessione mensola (14): Scheda Barra d'armatura
Utilizzare la scheda Barra d'armatura per controllare le proprietà della barra d'armatura e
della piastra di fissaggio, nonché gli incavi del piatto bullonato e della piastra di fissaggio in
Connessione mensola (14).
Proprietà barra
d'armatura
Opzione
Descrizione
Materiale
Definisce la resistenza dell'acciaio utilizzato nelle
barre d'armatura.
Dimensioni
Definisce il diametro della barra d'armatura.
Raggio di piegatura
Definisce il raggio interno delle piegature nella
barra.
Nome
Il nome viene utilizzato in Tekla Structures in
disegni e report.
29
Opzione
Classe
Descrizione
Utilizzare Classe per raggruppare le armature.
È ad esempio possibile visualizzare classi di
armature diverse in colori differenti.
Numero di barre
Selezionare 1 spinotto per creare una barra
d'armatura.
Selezionare 2 spinotti per creare due barre
d'armatura. Definire quindi la distanza tra le barre
nel campo Distanza barra.
Lunghezza barre
d'armatura
Descrizione
Definisce la distanza tra la linea centrale della barra d'armatura e il
bordo della colonna.
Definisce la lunghezza verticale della barra d'armatura all'interno della
mensola.
Definisce la lunghezza della barra d'armatura all'interno della colonna.
Incavo per piatto
bullonato e dado
Descrizione
Definisce le dimensioni dell'incavo del piatto bullonato
nella direzione x.
Definisce le dimensioni dell'incavo del piatto bullonato
nella direzione y.
30
Descrizione
Definisce le dimensioni dell'incavo del dado nella direzione
y.
Definisce le dimensioni dell'incavo del dado nella direzione
x.
Definisce l'offset della barra d'armatura.
Lunghezza
aggiuntiva delle
barre d'armatura
Descrizione
Definisce la lunghezza aggiuntiva della barra d'armatura.
Definisce la lunghezza della barra d'armatura all'interno dell'incavo.
Dispositivi di Definisce i dispositivi di connessione tra colonna e trave.
connessione
Opzione
Descrizione
Predefinito
Una o due barre d'armatura piegate con lo stesso angolo dello
smusso della mensola
Disponibile per mensole smussate.
Una o due barre d'armatura piegate con lo stesso angolo dello
smusso della mensola
Disponibile per mensole smussate.
Una o due barre d’armatura
Impostazione predefinita per mensole diritte e arrotondate.
Due piastre di fissaggio
Componenti personalizzati utilizzati come piastre di fissaggio.
31
Incavo per la
piastra di
fissaggio
Descrizione
Definisce la profondità dell'incavo della colonna.
Definisce la profondità dell'incavo della trave.
Definisce l'offset dell'incavo della colonna.
Definisce l'offset dell'incavo della trave.
Incavo
colonna
Definisce l'altezza e la larghezza dell'incavo della colonna
e della trave.
Incavo
trave
Utilizzo di
componenti
personalizzati
come piastre di
fissaggio
È possibile utilizzare componenti personalizzati come piastre di fissaggio. Utilizzare le sezioni
Componente colonna e Componente trave per definire le piastre di fissaggio nella colonna
e nella trave.
1. Selezionare l'opzione seguente nella lista Dispositivi di connessione:
2. Nella lista Personalizzato selezionare Sì.
3. Fare click sul pulsante ... accanto al campo Componente per aprire la finestra di dialogo
Seleziona vicino.
4. Passare al componente personalizzato che si desidera utilizzare come piastra di fissaggio.
Il componente selezionato deve essere una parte personalizzata e disporre di due o più
punti di inserimento.
5. Selezionare il componente e fare click su OK.
32
6. Per utilizzare le proprietà del componente personalizzato salvate, immettere il nome
utilizzato per salvare le proprietà nel campo Impostazioni personalizzate.
7. Se la direzione o la rotazione della piastra di fissaggio non è corretta, selezionare
un'opzione diversa nella lista Direzione superiore o Rotazione.
Calcestruzzo trave-trave (112)
Calcestruzzo trave-trave (112) consente di creare una connessione tra una trave in
calcestruzzo e una o due travi in calcestruzzo secondarie.
Oggetti creati •
Utilizzare per
Neoprene
•
Piatti in acciaio
•
Barre di ancoraggio
•
Tubi
•
Attacchi
Situazione
Descrizione
Connessione tra due
travi in calcestruzzo.
33
Situazione
Descrizione
Connessione tra tre
travi in calcestruzzo.
Ordine di 1. Selezionare la parte principale (trave).
selezione
2. Selezionare una o due parti secondarie (trave).
3. Fare clic con il pulsante centrale del mouse per creare la connessione.
Identificazione
delle parti
Parte
Trave
Trave
Vedere anche Calcestruzzo trave-trave (112): Scheda Immagine alla pagina 35
Calcestruzzo trave-trave (112): Scheda Parti alla pagina 44
34
Calcestruzzo trave-trave (112): Scheda Ancoraggi alla pagina 45
Calcestruzzo trave-trave (112): Scheda Parametri alla pagina 47
Calcestruzzo trave-trave (112): Scheda Barre di ancoraggio alla pagina 47
Calcestruzzo trave-trave (112): Scheda Attacco alla pagina 59
Calcestruzzo trave-trave (112): Scheda Immagine
Utilizzare la scheda Immagine per controllare le forme e le dimensioni delle parti, nonché gli
incavi nella connessione Calcestruzzo trave-trave (112).
Dimensioni
Descrizione
1
Esempio
Definisce la distanza tra la parte principale
e la parte secondaria sul lato sinistro e sul
lato destro.
35
Descrizione
Esempio
2
Definisce la distanza verticale tra la parte
principale e la parte secondaria.
3
Definisce la lunghezza del neoprene.
4
Definisce la distanza tra il neoprene e la
parte secondaria sul lato sinistro e sul lato
destro.
36
Descrizione
Esempio
5
Definisce la lunghezza del piatto in acciaio.
6
Definisce la distanza tra il piatto in acciaio
e la parte secondaria sul lato sinistro e sul
lato destro.
37
Descrizione
1
Esempio
Definisce la distanza dalla linea
centrale delle parti secondarie al
contorno esterno della parte principale
sul lato sinistro.
38
Descrizione
Esempio
2
Definisce la distanza dalla linea
centrale delle parti secondarie al
contorno esterno della parte principale
sul lato destro.
3
Definisce la distanza dal bordo della
prima parte secondaria alla linea
centrale.
39
Descrizione
Esempio
4
Definisce la distanza dal bordo della
seconda parte secondaria alla linea
centrale.
5
Definisce la profondità dell'incavo nella
parte principale.
40
Descrizione
Esempio
6
Definisce la profondità dell'incavo nella
parte secondaria.
7
Definisce la larghezza dell'incavo nella
prima parte secondaria.
41
Descrizione
Esempio
8
Definisce la larghezza dell'incavo nella
seconda parte secondaria.
9
Definisce la larghezza del neoprene.
10
Definisce la distanza dal bordo del
neoprene al bordo della parte
principale.
42
Descrizione
Esempio
11
principale.
12
Definisce la larghezza del piatto in
acciaio.
13
piatto in acciaio al bordo della parte
principale.
43
Descrizione
Esempio
14
principale.
15
Definisce la distanza dal bordo
dell'incavo nella parte principale al
bordo della parte secondaria.
Calcestruzzo trave-trave (112): Scheda Parti
Utilizzare la scheda Parti per controllare le proprietà del neoprene e del piatto in acciaio e la
modalità di connessione di queste parti nella connessione Calcestruzzo trave-trave (112).
Neoprene e
piatto in acciaio
Opzione
Descrizione
s, l, a
Definisce lo spessore, la larghezza e l'altezza del neoprene o
del piatto in acciaio.
Pos. No.
Definisce un prefisso e un numero di partenza per la marca di
posizione della parte.
Materiale
Definisce la classe del materiale.
44
Opzione
Descrizione
Nome
Definisce un nome per il neoprene o il piatto in acciaio.
Classe
Definisce il numero di classe della parte per il neoprene o il
piatto in acciaio.
Commento
Aggiungere un commento per il neoprene o il piatto in
acciaio.
Proprietà del Tra la parte principale e le parti secondarie è possibile utilizzare una piastra in neoprene per
neoprene assorbire gli urti e mitigare i rumori.
Opzione
Neoprene a
Descrizione
Definisce a quale parte è connesso il neoprene. Il
neoprene può anche essere una parte sciolta.
Nella seconda lista definisce la modalità di
connessione del neoprene alla parte.
Fori nel Neoprene
Definisce come vengono creati i fori nel neoprene.
Diametro dei fori in
neoprene
Definisce il diametro dei fori nel neoprene.
Definisce se il neoprene viene creato come piastra
singola o come due piastre e la distanza dal bordo tra
il neoprene e le parti secondarie.
Proprietà del È possibile utilizzare uno o due piatti in acciaio aggiuntivi tra la parte principale e le parti
piatto in acciaio secondarie.
Opzione
Descrizione
Aggiungi piatto in acciaio Definisce la modalità di connessione del piatto in
alla principale da
acciaio alla parte principale.
Volume negativo intorno
a lastra in acciaio
Definisce se vi è un volume negativo intorno al piatto
in acciaio.
Calcestruzzo trave-trave (112): Scheda Ancoraggi
Utilizzare la scheda Ancoraggi per controllare le proprietà di barre di ancoraggio, dadi,
rondelle e tubi superiori e inferiori nella connessione Calcestruzzo trave-trave (112).
45
Barre di
ancoraggio,
dado, rondelle,
piatto, Sopra al
tubo, Sotto al
tubo
È possibile utilizzare barre di ancoraggio tra la parte principale e le parti secondarie. La
lunghezza e il numero di barre possono essere definiti nella scheda Barre di ancoraggio.
È possibile creare dadi e rondelle. L'altezza di dadi e rondelle può essere definita nella scheda
Barre di ancoraggio.
È possibile utilizzare tubi tra la parte principale e le parti secondarie. L'altezza dei profili
tubolari può essere definita nella scheda Barre di ancoraggio.
Opzione
Barre di
ancoraggio
Descrizione
s, l, a
Definisce lo spessore, la larghezza e l'altezza della parte.
Pos. No.
Materiale
Nome
Definisce un nome mostrato nei disegni e nei report.
Classe
Definisce il numero di classe della parte.
Commento
Aggiungere un commento per la parte.
Ancoraggi a
Definisce a quale parte sono connesse le
barre di ancoraggio. Le barre di ancoraggio
possono anche essere parti sciolte.
Nella seconda lista definisce la modalità di
connessione delle barre di ancoraggio alla
parte.
Ancoraggi tutti con la stessa L
Definisce se le barre di ancoraggio hanno la
stessa lunghezza.
Tipo di barre di rinforzo
Definisce il tipo di barre d'armatura.
Sezione inferiore
Definisce il tipo di profilo nella sezione
inferiore.
Rondella Definisce la posizione delle maniglie della rondella.
Piatto rondella Definisce la posizione delle maniglie del piatto.
46
Definisce se le rondelle e i dadi sono saldati ai piatti.
Sopra al tubo e È possibile aggiungere un incastro tubolare per creare un foro rotondo per gli ancoraggi. La
Sotto al tubo parte superiore del tubo inizia in corrispondenza del livello inferiore del dado.
Tubi intorno ad ancoraggi a trave
Definisce come connettere i tubi alla trave.
Tubi tutti con la stessa L
Definisce se i tubi hanno la stessa
lunghezza.
Calcestruzzo trave-trave (112): Scheda Parametri
Utilizzare la scheda Parametri per controllare le opzioni di connessione nella connessione
Calcestruzzo trave-trave (112).
Ancoraggi solo in secondaria
Selezionare se le barre di ancoraggio sono
incluse solo nelle parti secondarie.
Adatta le secondarie perpendicolari Selezionare la modalità di adattamento delle
a
parti secondarie.
Calcestruzzo trave-trave (112): Scheda Barre di ancoraggio
Utilizzare la scheda Barre di ancoraggio per controllare il numero, le dimensioni e la
posizione delle barre di ancoraggio, nonché le dimensioni degli incavi nella parte principale e
nelle parti secondarie nella connessione Calcestruzzo trave-trave (112).
47
Dimensioni
Descrizione
1
Esempio
Definisce le dimensioni
dei fori nella trave.
48
Descrizione
2
Definisce le dimensioni
degli incavi nella trave
in entrambe le direzioni.
3
Definisce il tipo di fori
nella trave.
Esempio
49
Descrizione
4
Definisce la distanza tra
la parte superiore della
barra di ancoraggio e la
parte superiore della
trave.
5
la parte inferiore
dell'incavo e la parte
superiore della barra di
ancoraggio.
Esempio
50
Descrizione
6
la parte inferiore
dell'incavo nella parte
principale e la parte
inferiore dell'incavo
nella parte secondaria.
7
Definisce la distanza
dalla linea centrale delle
parti secondarie al
contorno esterno della
parte principale.
Esempio
51
Descrizione
8
Esempio
Definisce la larghezza
del gancio della barra di
ancoraggio.
52
Descrizione
9
Definisce l'altezza
dell'ancoraggio.
10
Definisce l'angolo del
gancio della barra di
ancoraggio.
Esempio
53
Descrizione
11
Esempio
Definisce il raggio del
gancio della barra di
ancoraggio nella parte
principale in direzione
verticale.
54
Descrizione
12
Definisce le distanze dei
bordi delle barre di
ancoraggio dalla parte
principale.
13
Definisce il numero di
14
Definisce lo spazio tra le
Esempio
Utilizzare uno spazio per
separare i valori del
passo della barra di
ancoraggio. Immettere
un valore per ogni
spazio tra barre di
ancoraggio. Se, ad
esempio, vi sono 3 file di
barre di ancoraggio,
immettere 2 valori.
55
Descrizione
15
Definisce le distanze dei
bordi delle barre di
ancoraggio dalle parti
secondarie.
16
Definisce il numero di
17
Definisce lo spazio tra le
Esempio
Utilizzare uno spazio per
separare i valori del
passo della barra di
ancoraggio. Immettere
un valore per ogni
spazio tra barre di
ancoraggio. Se, ad
esempio, vi sono 3 file di
barre di ancoraggio,
immettere 2 valori.
56
Descrizione
Esempio
1
Definisce la distanza tra il lato
superiore del tubo superiore e il
lato superiore della parte.
2
Definisce l'altezza del dado.
57
Descrizione
Esempio
3
Definisce l'altezza della
rondella.
4
inferiore del tubo superiore e il
lato inferiore dell'incavo.
5
superiore del tubo inferiore e il
lato inferiore dell'incavo.
58
Descrizione
6
Esempio
inferiore del tubo inferiore e il
lato inferiore della parte.
Incavi Definisce se vengono creati ancoraggi e incavi.
Opzione
Descrizione
Ancoraggi e incavi
Ancoraggi
Incavi
Calcestruzzo trave-trave (112): Scheda Attacco
Utilizzare la scheda Attacco per controllare le proprietà degli attacchi e le modalità di
connessione degli attacchi. Se si creano gli attacchi nella scheda Attacco, gli ancoraggi nella
scheda Barre di ancoraggio vengono considerati automaticamente come attacchi nella
connessione Calcestruzzo trave-trave (112).
59
Attacchi
Opzione
Descrizione
Crea attacco
Selezionare se vengono creati attacchi e
quali parti sono incluse.
Collega attacco a princ tramite
Selezionare la modalità di connessione degli
attacchi alla parte principale.
Connessione connettore-barra
Selezionare la modalità di connessione del
connettore della barra.
Selezionare il tipo di barra.
Rotazione segmento
Selezionare la direzione degli attacchi.
Nella seconda lista viene definito l'angolo
degli attacchi.
Profilo di
connessione,
barra
Componente
nome parte
Opzione
Descrizione
s, l, a
Definisce lo spessore, la larghezza e l'altezza del profilo di
connessione e della barra.
Pos. No.
Materiale
Definisce la classe del materiale del profilo di connessione e della
barra.
Nome
Classe
Definisce il numero di classe della parte per il profilo di
connessione e la barra.
Commento
Aggiungere un commento per il profilo di connessione e la barra.
Opzione
Componente
nome parte
Descrizione
Se si utilizza un componente personalizzato per creare l'attacco,
cercare il componente e utilizzare la lista di opzioni per
posizionarlo.
1.3 Pannelli e muri
In questa sezione sono illustrati i componenti che possono essere utilizzati nei muri e nei
pannelli in calcestruzzo.
•
Scatola elettrica a parete (84) alla pagina 61
•
Muro doppio e pannello sandwich (1) alla pagina 75
•
Giunto orizzontale pannello sandwich (1) alla pagina 97
•
Giunto verticale pannello sandwich (1) alla pagina 104
•
Finestra pannello sandwich (1) alla pagina 110
60
Pannelli e muri
Scatola elettrica a parete (84)
Scatola elettrica a parete (84) consente di creare scatole elettriche nelle pareti.
Oggetti creati •
•
Utilizzare per
Scatole elettriche
Tubi
Situazione
Descrizione
Scatola elettrica a parete con
connessione superiore.
connessione inferiore.
61
Pannelli e muri
Situazione
Descrizione
connessioni superiore e inferiore.
Ordine di 1. Selezionare un pannello in calcestruzzo.
selezione
2. Selezionare una posizione per la scatola elettrica.
3. Selezionare una posizione per la connessione superiore.
4. Selezionare una posizione per la connessione inferiore.
La scatola elettrica e le connessioni vengono create automaticamente.
Identificazione
delle parti
62
Pannelli e muri
Parte
Scatola elettrica
Pannello
Si veda anche Scatola elettrica a parete (84): Scheda Immagine alla pagina 63
Scatola elettrica a parete (84): Scheda Parti alla pagina 65
Scatola elettrica a parete (84): Scheda Scatola elettrica alla pagina 67
Scatola elettrica a parete (84): Scheda Conn superiore/Conn inferiore alla pagina 70
Scatola elettrica a parete (84): Scheda UDA alla pagina 73
Scatola elettrica a parete (84): Scheda Immagine
Utilizzare la scheda Immagine per controllare la forma, il numero e la posizione dei tubi,
nonché la posizione delle scatole elettriche nello strumento di modellazione Scatola
elettrica a parete (84).
Direzione tubo
Opzione
Descrizione
Specifica la forma del tubo nella
direzione superiore.
Specifica la forma del tubo nella
direzione inferiore.
63
Pannelli e muri
Opzione
Descrizione
Specifica la direzione del tubo in
relazione al punto iniziale (giallo)
e al punto finale (magenta) della
parete.
Specifica il numero di tubi nella
direzione superiore.
Specifica il numero di tubi nella
direzione inferiore.
Tubi a Specifica la modalità di connessione di tubi e parti elettriche alla parte in calcestruzzo.
calcestruzzo/
Opzione
Descrizione
Parti elettriche a
calcestruzzo Come sottoAggiunge un elemento come sottoassemblaggio
assemblaggio alla parte in calcestruzzo.
Per unità di
getto
Aggiunge un elemento alla parte in
calcestruzzo.
Saldature
Crea una saldatura alla parte in
calcestruzzo.
Non
Non esegue la connessione alla parte in
calcestruzzo.
64
Pannelli e muri
Posizioni di tubi
e scatole
elettriche
Opzione
Descrizione
Specifica la posizione della connessione
superiore nella parte in calcestruzzo.
Specifica la posizione della scatola elettrica
nella parte in calcestruzzo.
Specifica la posizione della connessione
inferiore nella parte in calcestruzzo.
Scatola elettrica a parete (84): Scheda Parti
Utilizzare la scheda Parti per controllare le proprietà dei tubi nelle zone superiore e inferiore
della parte in calcestruzzo e la posizione dei punti di riferimento dei tubi nello strumento di
modellazione Scatola elettrica a parete (84).
Sopra al tubo/
Sotto al tubo
Opzione
Descrizione
Predefinito
s, l, a
Definisce lo spessore, la
larghezza e l'altezza del tubo.
Pos. No.
ET 1
PVC
Definisce la classe del
materiale.
Definisce un nome per il tubo. E-tube
Materiale
Nome
Classe
Definisce il numero di classe
della parte per il tubo.
65
D19
2
Pannelli e muri
Opzione
Commento
Descrizione
Predefinito
Aggiungere un commento per
il tubo.
1° punto di Definisce un punto di riferimento per il tubo. Il punto di riferimento determina la posizione
riferimento della marca della parte in un disegno.
Opzione
Descrizione
In alto
Il punto iniziale è
posizionato nella parte
superiore del tubo.
In basso
posizionato nella parte
inferiore del tubo.
Nel segmento
più lungo
posizionato nel segmento
più lungo del tubo.
66
Esempio
Pannelli e muri
Opzione
Nel segmento
più piccolo
Descrizione
Esempio
posizionato nel segmento
più piccolo del tubo.
Scatola elettrica a parete (84): Scheda Scatola elettrica
Utilizzare la scheda Scatola elettrica per controllare la forma, il numero e le dimensioni delle
scatole elettriche e per definire una parte di connessione possibile (Tubo a) nello strumento
di modellazione Scatola elettrica a parete (84).
Scatola elettrica/
Tubo a
Opzione
Descrizione
Predefinito
s, l, a
Definisce lo spessore, la
larghezza e l'altezza della
scatola elettrica e della parte
di connessione (Tubo a).
Pos. No.
ET 1
PVC
materiale.
E-tube
Definisce un nome per la
scatola elettrica e la parte di
connessione.
2
della parte per la scatola
elettrica e la parte di
connessione.
Materiale
Nome
Classe
Commento
D19
la scatola elettrica e la parte di
connessione.
Rotazione Controlla la rotazione della scatola elettrica e della parte di connessione.
67
Pannelli e muri
Opzione
Esempio
Anteriore
Superiore
Posteriore
Inferiore
Forma della
scatola elettrica
Opzione
Descrizione
Profili/Parte personalizzata
È possibile utilizzare un profilo dal
catalogo profili oppure selezionare
un componente personalizzato dal
catalogo componenti.
Parte personalizzata di esempio:
Se si utilizza un componente
personalizzato, cercare il
componente e utilizzare la lista di
opzioni per posizionarlo.
68
Pannelli e muri
Opzione
Descrizione
Specifica la forma della scatola
elettrica e ne definisce le dimensioni.
Specifica una forma aggiuntiva per la
creazione di tipi diversi di scatole
elettriche.
Questa forma è visibile nei disegni e
indica il lato anteriore e quello
posteriore della scatola elettrica.
Numero =
Definisce il numero di scatole
elettriche nella direzione orizzontale
o verticale.
Selezionare le parti di connessione
superiori per la scatola elettrica.
sul lato sinistro per la scatola
elettrica.
sul lato destro per la scatola
elettrica.
inferiori per la scatola elettrica.
69
Pannelli e muri
Opzione
Descrizione
Definisce le dimensioni delle parti di
connessione.
Definisce le posizioni delle parti di
connessione.
Opzioni per l'aggiunta della scatola
elettrica alla parte.
Le opzioni sono:
•
Creazione scatola elettrica
•
Creazione scatola elettrica +
taglio scatola elettrica
•
Creazione scatola elettrica a
parete + taglio scatola esterna
scatola elettrica
Scatola elettrica a parete (84): Scheda Conn superiore/Conn inferiore
Utilizzare le schede Conn. superiore e Conn. inferiore per controllare la forma e le
dimensioni delle scatole di connessione superiore e inferiore e per definire una parte di
connessione possibile (Tubo a) nello strumento di modellazione Scatola elettrica a parete
(84).
Scatola
superiore/Scatola
inferiore/Tubo a
Opzione
Descrizione
s, l, a
Definisce lo spessore, la larghezza e l'altezza delle scatole di
connessione superiore e inferiore e della parte di connessione (Tubo
a).
Pos. No.
70
Pannelli e muri
Opzione
Descrizione
Materiale
Nome
Definisce un nome per la scatola di connessione e la parte di
connessione.
Classe
Definisce il numero di classe della parte per la scatola di
connessione e la parte di connessione.
Commento
Aggiungere un commento per la scatola di connessione e la parte di
connessione.
Rotazione Controlla la rotazione della parte di connessione (Tubo a).
Forma della
scatola di
connessione
Conn superiore
Conn. inferiore
Profili/Parte personalizzata
Descrizione
È possibile utilizzare un profilo
dal catalogo profili oppure
selezionare un componente
personalizzato dal catalogo
componenti.
Se si utilizza un componente
personalizzato, cercare il
componente e utilizzare la lista
di opzioni per posizionarlo.
Specifica la forma della scatola
di connessione e ne definisce le
dimensioni.
Definisce le dimensioni della
scatola di connessione.
71
Pannelli e muri
Conn superiore
Conn. inferiore
Descrizione
Definisce la posizione dela parte
di connessione.
Opzioni per l'aggiunta della
scatola di connessione alla
parte.
Le opzioni sono:
•
Creazione scatola di
connessione
•
connessione + taglio
scatola di connessione
•
connessione + taglio
scatola esterna
Specifica le parti di connessione
per la scatola di connessione.
Specifica il numero di scatole di
connessione.
Collega Definisce la modalità di connessione della scatola di connessione.
72
Pannelli e muri
Scatola elettrica a parete (84): Scheda UDA
Utilizzare la scheda UDA per aggiungere informazioni agli attributi utente delle parti nello
strumento di modellazione Scatola elettrica a parete (84).
Opzione
Parte
Descrizione
Selezionare la parte in cui possono essere salvate le informazioni
correlate:
Nessuno
Sopra al tubo
Sotto al tubo
Tubi
Scatola elettrica
Connessione superiore
Connessione inferiore
Tutto
Nome
UDA
Immettere il nome
dell'attributo utente.
Nome UDA:
UDA:
•
comment
•
Commento
fabricator
•
Nome
Costruttore
•
Numero
articolo
•
Tipo
Per aggiungere, ad esempio,
•
un attributo utente di tipo
•
comment, aprire il file
objects.inp in un editor •
di testo e cercare comment.
Verrà visualizzato l'attributo
seguente:
art_number
type
attribute("comment",
"j_comment", string,
"%s", no, none,
"0.0", "0.0")
Il primo testo tra virgolette è il
nome dell'attributo utente,
comment. Per il nome
immesso viene fatta
distinzione tra maiuscole e
minuscole.
Tipo
Tipo dell'attributo utente.
Valore
Immettere il valore salvato nell'attributo utente.
73
Utilizzare Stringa per il testo, Intero
per i numeri, Virgola mob. per i numeri
con decimali e Opzione per selezionare
un elemento in una lista. Il tipo di
attributo utente è disponibile nel file
objects.inp.
Pannelli e muri
Esempio
74
Pannelli e muri
Muro doppio e pannello sandwich (1)
Muro doppio e pannello sandwich (1) consente di creare un muro in calcestruzzo
prefabbricato. Tale muro è costituito da pannello interno, lamina, isolamento e pannello
esterno.
Oggetti creati •
Utilizzare per
Pannello interno
•
Lamina (opzionale)
•
Isolamento (opzionale)
•
Pannello esterno (opzionale)
Situazione
Descrizione
Pannello sandwich, pannelli
divisi.
75
Pannelli e muri
Situazione
Descrizione
Pannello sandwich, parete in
mattoni sul pannello esterno
come trattamento superficiale.
Ordine di 1. Selezionare il primo punto.
selezione
2. Selezionare il secondo punto.
La parete viene creata automaticamente quando viene selezionato il secondo punto.
Identificazione
delle parti
Parte
Pannello interno
Lamina
Isolamento
Pannello esterno
Si veda anche Muro doppio e pannello sandwich (1): Scheda Parti alla pagina 77
76
Pannelli e muri
Muro doppio e pannello sandwich (1): Scheda Sezione verticale alla pagina 82
Muro doppio e pannello sandwich (1): Scheda Sezione orizzontale alla pagina 86
Muro doppio e pannello sandwich (1): Scheda Isolamento alla pagina 92
Muro doppio e pannello sandwich (1): Scheda Pannello esterno alla pagina 94
Muro doppio e pannello sandwich (1): Scheda UDA alla pagina 96
Muro doppio e pannello sandwich (1): Scheda Parti
Utilizzare la scheda Parti per controllare le dimensioni e il posizionamento del pannello
interno, della lamina, dell'isolamento e del pannello esterno del pannello sandwich nello
strumento di modellazione Muro doppio e pannello sandwich (1). Il pannello interno viene
sempre creato.
Impostazioni di Impostare Impostazioni di marcatura su Attivato per visualizzare Prefisso e Numero di
marcatura partenza per tutte le parti.
Pannello interno
Opzione
Spessore
Lamina
Isolamento
Pannello esterno
Descrizione
Definisce lo spessore del
pannello interno.
Opzione
Descrizione
Spessore
Definisce lo spessore della
lamina.
Crea lamina
Definisce se viene creata la
lamina.
Opzione
Descrizione
Spessore
Definisce lo spessore
dell'isolamento.
Crea isolante
Definisce se viene creato
l'isolamento.
Opzione
Spessore
Descrizione
Definisce lo spessore del
pannello esterno.
77
Pannelli e muri
Predefinito
150 mm
Predefinito
1 mm
Sì e
sottoassemblag
gio
Predefinito
50 mm
Sì e sottoassemblaggi
o
Predefinito
1 mm
Opzione
Crea pannello
esterno
Descrizione
Definisce se viene creato il
pannello esterno:
Opzione
Pos. No.
Predefinito
Sì +
unità di
getto
Descrizione
Default
Alcuni componenti includono
una seconda riga di campi nella
quale è possibile inserire il
numero di posizione
dell'assemblaggio.
Il numero di partenza della
parte predefinito è definito nella
scheda Utilità --> Opzioni -->
Opzioni... --> Componenti.
Materiale
Definisce la classe del materiale. Il materiale predefinito è
definito nella scheda Utilità -->
Opzioni --> Opzioni... -->
Nome
Classe
della parte.
Posizionamento È possibile utilizzare il posizionamento Standard o Avanzato. Con il posizionamento
avanzato, è disponibile un numero maggiore di opzioni per la larghezza del pannello
sandwich e il posizionamento della lamina.
Larghezza
pannello
sandwich
Opzione: Standard
Descrizione
Nessuna distanza tra le parti. Lo spessore del
pannello sandwich è dato dalla somma di tutte
le parti create.
Definisce lo spessore totale del pannello.
Viene creata una distanza tra il pannello
esterno e l'isolamento.
78
Pannelli e muri
Opzione: Avanzate
Descrizione
Definisce la larghezza totale del pannello e la
distanza tra il pannello interno e l'isolamento.
Viene creata un'altra distanza tra il pannello
distanza tra il pannello esterno e l'isolamento.
Viene creata un'altra distanza tra il pannello
interno e l'isolamento.
distanza tra il pannello interno e l'isolamento.
Non viene creata alcuna distanza tra il pannello
Posizione lamina
Opzione
Descrizione
Per impostazione predefinita, la lamina
viene posizionata sul lato esterno del
pannello interno.
79
Pannelli e muri
Opzione
Descrizione
Definisce un'altra posizione della lamina.
Impostare Posizionamento su Avanzato.
Offset punto
Opzione
Descrizione
Definisce l'offset dalla faccia esterna del
pannello interno.
Definisce l'offset dalla faccia interna del
pannello interno.
Definisce l'offset dal centro del pannello
sandwich.
80
Pannelli e muri
Opzione
Descrizione
Definisce l'offset dalla faccia interna del
pannello esterno.
Definisce l'offset dalla faccia esterna del
pannello esterno.
Profilo
parametrico
Opzione
Descrizione
Sezione parametrica
Impostare su Attivato per definire il prefisso
dei profili parametrici dei pannelli sandwich.
Prefisso per il profilo
parametrico
Selezionare il prefisso per il profilo
parametrico:
•
Posizione h*b e Posizione b*h
per creare profili piatti senza prefisso.
Se l'opzione Sezione parametrica è
impostata su Disabilitata, per le parti viene
utilizzato un prefisso h*b, ad esempio
2000*100.
Prefisso sezione par.
•
Posizione PLh*b e Posizione
PLb*h per creare profili piatti il cui
prefisso inizia con PL.
•
Sezione par. h*b e Sezione
par. b*h richiedono l'immissione di un
prefisso di profilo piatto parametrico.
Definisce il prefisso del profilo parametrico.
81
Pannelli e muri
Muro doppio e pannello sandwich (1): Scheda Sezione verticale
Utilizzare la scheda Sezione verticale per controllare le proprietà delle parti del livello
verticale nello strumento di modellazione Muro doppio e pannello sandwich (1). È possibile
definire sia il livello superiore che quello inferiore. I livelli possono essere impostati come
livelli assoluti o verticalmente relativi (scostati) rispetto ai punti.
Livello superiore
Opzione
Descrizione
n1, n2, n3, n4
Definisce l'altezza assoluta del livello
superiore.
82
Pannelli e muri
Opzione
Descrizione
h1, h2, h3, h4
Definisce l'altezza della parte dalla faccia
inferiore.
d2, d3, d4
Definisce lo scostamento verticale dalla parte
adiacente.
Quando si utilizzano livelli relativi, i livelli di tutte le altre parti dipendono dal livello del
pannello interno.
Livello inferiore
Opzione
Descrizione
m1, m2, m3, m4
Definisce l'altezza assoluta del livello
inferiore.
a1, a2, a3, a4
Definisce l'offset inferiore dal punto.
b2, b3, b4
Definisce lo scostamento verticale dalla parte
adiacente.
Quando si utilizzano livelli relativi, i livelli di tutte le altre parti dipendono dal livello del
pannello interno.
83
Pannelli e muri
Aumenta È possibile definire un aumento dello spessore sia per il lato superiore che per il lato inferiore
spessore pannello del pannello interno.
interno
Opzione
Descrizione
Esempio
Lo spessore del pannello
interno non viene aumentato.
Viene aumentato lo spessore
del pannello interno verso la
faccia esterna dell'isolamento.
Definisce l'altezza
dell'isolamento per impedire le
intersezioni.
faccia interna del pannello
esterno.
84
Pannelli e muri
Opzione
Descrizione
Esempio
faccia esterna del pannello
esterno.
Definisce l'altezza del pannello
esterno per impedire le
intersezioni.
Opzione
Spessore
Descrizione
Definisce lo spessore del pannello
interno.
Se non viene immesso un valore,
viene utilizzato lo spessore del
pannello interno definito nella
scheda Parti.
Parti ispessenti
Specifica come aggiungere le parti
ispessenti superiore e inferiore al
pannello interno.
Opzioni offset
Specifica le opzioni di offset per le
parti ispessenti. L'offset può essere
definito per entrambe le estremità
del pannello.
85
Pannelli e muri
Esempio
Muro doppio e pannello sandwich (1): Scheda Sezione orizzontale
Utilizzare la scheda Sezione orizzontale per definire le estremità del pannello e controllare
come vengono divise le parti del pannello nella direzione orizzontale nello strumento di
modellazione Muro doppio e pannello sandwich (1).
Estremità Le opzioni relative alle estremità del pannello corrispondono per entrambe le estremità.
pannello
Prima estremità pannello
Seconda estremità pannello
Offset estremità
pannello
Opzione
Descrizione
L'estremità del pannello
interno è fissa.
Definisce l'offset per le
estremità della lamina,
dell'isolamento e del pannello
esterno.
L'estremità dell'isolamento è
fissa.
estremità del pannello
interno, della lamina e del
pannello esterno.
86
Pannelli e muri
Esempio
Opzione
Descrizione
L'estremità del pannello
esterno è fissa.
estremità del pannello
interno, della lamina e
dell'isolamento.
Sagoma dello spigolo nella
direzione interna.
Per l'angolo del pannello
esterno, definisce l'offset
dalla faccia interna del
pannello interno.
L'isolamento è lungo il
pannello interno.
direzione interna.
Definisce la lunghezza
dell'angolo del pannello
esterno.
direzione interna.
Per l'angolo del pannello
esterno, definisce l'offset
dalla faccia interna del
pannello interno.
L'isolamento è lungo il
pannello esterno.
direzione esterna.
Definisce l'offset orizzontale
per il pannello esterno. Non
vi è alcuna distanza tra
l'isolamento e l'angolo del
pannello interno.
87
Pannelli e muri
Esempio
Opzione
Descrizione
Esempio
direzione esterna.
per il pannello esterno. Per
l'angolo del pannello interno,
definisce l'offset dalla faccia
esterna del pannello interno.
direzione esterna.
per il pannello esterno. Per
l'angolo del pannello interno,
definisce la lunghezza.
I pannelli ad angolo non
vengono creati.
per il pannello interno,
l'isolamento e il pannello
esterno.
Sagoma dello
spigolo
Opzione
Descrizione
Selezionare la sagoma dello spigolo del pannello interno.
88
Pannelli e muri
Opzione
Descrizione
Selezionare la sagoma dello spigolo del pannello esterno.
Specifica la sagoma dello spigolo dell'isolamento.
Aggiungi spigolo a pannello
principale
Smusso verticale
Aggiunge lo spigolo al pannello. Le opzioni sono:
•
Aggiungi a unità di getto 4 (4 = pannello
esterno)
•
Add to 4 Sub assembly
•
Aggiungi a unità di getto 1 (1 = pannello
interno)
•
Aggiungi a sotto-assemblaggio 1
Opzione
Descrizione
Specificare se viene creato uno smusso verticale.
Definisce le dimensioni verticale e orizzontale dello smusso,
nonché il prefisso della parte e la marca iniziale.
89
Pannelli e muri
Offset Per utilizzare le opzioni, impostare Dividi vista frontale su Attivato.
orizzontale
Opzione
Descrizione
Definisce l'offset orizzontale per la lamina, l'isolamento e
il pannello esterno. La distanza principale tra i pannelli
interni è definita nella sezione Dividi vista frontale della
scheda.
Definisce l'offset orizzontale per il pannello interno, la
lamina e il pannello esterno. La distanza principale tra le
parti isolanti è definita nella sezione Dividi vista
frontale della scheda.
Definisce l'offset orizzontale per il pannello interno, la
lamina e l'isolamento. La distanza principale tra i pannelli
esterni è definita nella sezione Dividi vista frontale della
scheda.
Definisce un angolo di 90 gradi per il pannello interno e
l'offset verticale verso il pannello ad angolo dalla faccia
interna del pannello esterno. La distanza principale tra i
pannelli interni è definita nella sezione Dividi vista
frontale della scheda.
Opzioni aggiuntive per l'angolo a 90 gradi:
•
Definisce le sagome degli spigoli del pannello interno.
•
Definisce come viene aggiunto lo spigolo al pannello
interno.
•
Definisce il prefisso della parte e il numero di
partenza.
90
Pannelli e muri
Specchiatura
Opzione
Descrizione
Definisce se un pannello sandwich è
specchiato.
Divisione delle Per dividere le parti del pannello, impostare Dividi vista frontale su Attivato.
parti
Opzione
Descrizione
Le parti non sono divise. Definisce l'offset
orizzontale per entrambe le estremità della
parere utilizzando i punti come punti di
riferimento.
Le parti sono divise. Definisce la larghezza
della sezione e il numero di sezioni.
L'offset della prima estremità è il riferimento
per la larghezza della prima sezione in
corrispondenza della prima estremità del
pannello.
L'offset della seconda estremità è il
riferimento per la larghezza dell'ultima
sezione in corrispondenza della seconda
estremità del pannello.
della sezione e il numero di sezioni.
L'offset della prima estremità è il riferimento
per la larghezza della prima sezione in
corrispondenza della prima estremità del
pannello.
Il punto (2) è il riferimento per la larghezza
dell'ultima sezione in corrispondenza della
seconda estremità del pannello.
della sezione e consente di immettere il
numero di sezioni.
Il punto (1) è il riferimento per la sezione
iniziale in corrispondenza della prima
L'offset della seconda estremità è il
riferimento per la larghezza dell'ultima
sezione in corrispondenza della seconda
91
Pannelli e muri
Opzione
Descrizione
della sezione e consente di immettere il
numero di sezioni.
I punti (1, 2) sono i riferimenti per la
larghezza della sezione in corrispondenza di
entrambe le estremità del pannello.
Opzione
Descrizione
Definisce la direzione orizzontale.
Muro doppio e pannello sandwich (1): Scheda Isolamento
Utilizzare la scheda Isolamento per controllare la divisione verticale e/o orizzontale
dell'isolamento nello strumento di modellazione Muro doppio e pannello sandwich (1).
Dimensioni
Opzione
Descrizione
Definisce se l'isolamento è diviso:
•
L'isolamento non è diviso.
92
Pannelli e muri
Opzione
•
Descrizione
L'isolamento è diviso nella direzione orizzontale.
•
L'isolamento è diviso nella direzione verticale.
•
L'isolamento è diviso nella direzione orizzontale e in
quella verticale.
Definisce il numero e la larghezza delle sezioni centrali.
Definisce la distanza tra le sezioni.
Definisce la larghezza della prima e dell'ultima sezione nella
direzione orizzontale.
Definisce l'altezza della sezione superiore e di quella
inferiore nella direzione verticale.
Definisce quale estremità del pannello viene utilizzata per
distribuire le sezioni dell'isolamento.
93
Pannelli e muri
Opzione
Descrizione
Direzione
punti
Definisce la direzione dei punti. Le opzioni sono orizzontale
o verticale.
Questa opzione influisce sulla rappresentazione dei disegni
di officina.
Muro doppio e pannello sandwich (1): Scheda Pannello esterno
Utilizzare la scheda Pannello esterno per controllare la divisione verticale e/o orizzontale del
pannello esterno nello strumento di modellazione Muro doppio e pannello sandwich (1). È
inoltre possibile definire gli smussi e aggiungere un rivestimento in mattoni.
Dimensioni
Opzione
Descrizione
Definisce la direzione della
divisione.
Descrizione
Definisce se il pannello esterno è diviso:
•
Il pannello esterno non è diviso.
94
Pannelli e muri
•
Descrizione
Il pannello esterno è diviso nella direzione orizzontale.
•
Il pannello esterno è diviso nella direzione verticale.
•
Il pannello esterno è diviso nella direzione orizzontale e
in quella verticale.
Definisce il numero e la larghezza delle sezioni centrali.
Definisce la distanza tra le sezioni.
Definisce la larghezza della prima e dell'ultima sezione nella
direzione orizzontale.
Definisce l'altezza della sezione superiore e di quella inferiore
nella direzione verticale.
Smusso
Opzione
Descrizione
Smussi verticali Definisce gli smussi verticali. Selezionare una sagoma per lo
smusso nella lista e definire le dimensioni dello smusso.
Smussi
orizzontali
Definisce gli smussi orizzontali. Selezionare una sagoma per
lo smusso nella lista e definire le dimensioni dello smusso.
95
Pannelli e muri
Opzione
Lato smusso
Descrizione
Definisce i lati in cui vengono creati gli smussi.
Ad esempio:
Proprietà parete Impostare l'opzione Mattone parete su Attivato per creare una parete in mattoni.
in mattoni
Opzione
Descrizione
Esempio
Specifica il tipo di
parete in mattoni per
il pannello esterno e
definisce le dimensioni
dei mattoni e l'altezza
e la larghezza della
malta.
Bordi della parete
Definisce se i bordi
della parete vengono
creati come parti
sciolte o se vengono
aggiunti in un
assemblaggio.
Muro doppio e pannello sandwich (1): Scheda UDA
Utilizzare la scheda UDA per definire gli attributi utente per il pannello interno, la lamina,
l'isolamento e il pannello esterno nello strumento di modellazione Muro doppio e pannello
sandwich (1). È possibile definire più attributi utente per ogni parte. Gli attributi utente
possono essere utilizzati come filtri e possono essere visualizzati in disegni e report.
96
Pannelli e muri
Attributi utente Ad esempio:
Giunto orizzontale pannello sandwich (1)
Giunto orizzontale pannello sandwich (1) consente di creare un giunto orizzontale tra due
pannelli sandwich. È possibile definire le scanalature e le dimensioni del giunto per tutti i
97
Pannelli e muri
layer: pannello interno, lamina, isolamento e pannello esterno. È inoltre possibile definire un
layer di lamina extra.
Oggetti creati •
Giunti
•
Scanalature
•
Lamina
•
Isolamento
•
Layer di lamina extra
Utilizzare per
Situazione
Descrizione
Giunti tra pannelli del pannello
sandwich.
Giunti con scanalature aggiuntive.
Prima di iniziare Per poter selezionare le parti necessarie, attivare l'opzione Seleziona oggetti nelle
connessioni
.
Ordine di 1. Selezionare il pannello interno del primo pannello sandwich.
selezione
2. Selezionare il pannello interno del secondo pannello sandwich.
Il giunto viene creato automaticamente quando viene selezionata la parte secondaria.
98
Pannelli e muri
Identificazione
delle parti
Parte
Parte in calcestruzzo (muro,
colonna, trave, soletta)
Punto
È possibile selezionare più punti.
Vedere anche Giunto orizzontale pannello sandwich (1): Scheda Immagine alla pagina 99
Giunto orizzontale pannello sandwich (1): Scheda Scanalature alla pagina 101
Giunto orizzontale pannello sandwich (1): Scheda Lamine extra alla pagina 102
Giunto orizzontale pannello sandwich (1): Scheda Immagine
Utilizzare la scheda Immagine per controllare le proprietà del giunto orizzontale nella
connessione Giunto orizzontale pannello sandwich (1).
Posizione linea di È possibile definire giunti per pannelli interni, isolamento e pannelli esterni. È possibile
giunzione definire schemi di angoli per i pannelli esterni.
Definisce la posizione del giunto tra i pannelli del pannello sandwich. La linea centrale tra i
pannelli viene utilizzata come riferimento quando viene calcolata la posizione del giunto.
Esempio:
99
Pannelli e muri
Classi dei
pannelli
Definisce le classi delle parti da applicare ai giunti. Per impostazione predefinita, tramite il
componente Giunto orizzontale pannello sandwich (1) vengono creati pannelli interni con
classe 1, lamina con classe 2, isolamento con classe 3 e pannelli esterni con classe 4.
Utilizzare queste classi per applicare i giunti.
Per impedire la creazione di giunti tra lamine, pannelli isolanti e pannelli esterni, lasciare
vuota la casella Classi isolamento.
Scanalature È possibile creare scanalature nel layer di isolamento.
nell'isolamento
Opzione
Descrizione
Nessuna scanalatura per il layer di isolamento.
100
Pannelli e muri
Opzione
Descrizione
Scanalatura su un lato per la parte superiore e
la parte inferiore del layer di isolamento.
È possibile definire la profondità e la larghezza
della scanalatura.
Scanalatura su un lato specchiata per la parte
superiore e la parte inferiore del layer di
isolamento.
della scanalatura.
Scanalature su due lati per la parte superiore e
la parte inferiore del layer di isolamento.
della scanalatura.
Offset È possibile definire l'offset per il giunto.
101
Pannelli e muri
Giunto orizzontale pannello sandwich (1): Scheda Scanalature
Utilizzare la scheda Scanalature per definire le scanalature nei pannelli interni, nei layer di
isolamento e nei pannelli esterni nella connessione Giunto orizzontale pannello sandwich
(1).
Lato con Specifica il lato del pannello sandwich su cui vengono applicate le scanalature. È possibile
scanalatura definire le scanalature separatamente per entrambi i lati.
Le opzioni sono:
•
Lato superiore
•
Bottom side
•
Both sides
Giunto orizzontale pannello sandwich (1): Scheda Lamine extra
Utilizzare la scheda Lamine extra per definire un layer di lamina extra nel giunto nella
connessione Giunto orizzontale pannello sandwich (1).
Lamina
Opzione
Predefinito
s
lamina extra.
Pos. No.
predefinito della parte viene
marca di posizione della parte. specificato nella scheda Utilità
Componenti.
Materiale
materiale.
Nome
Metodo di
connessione
Descrizione
1 mm
Il materiale predefinito è
definito nella scheda Utilità -> Opzioni --> Opzioni... -->
Definisce il nome per la lamina FOIL
extra.
Classe
della parte per il layer di
lamina extra.
Commento
il layer di lamina extra.
Opzione
Nessuna connessione
Descrizione
Specifica la modalità di collegamento della lamina
extra al pannello sandwich.
Le opzioni sono:
102
Pannelli e muri
Opzione
Nel pannello interno
•
Descrizione
Nessuna connessione (la lamina è una parte
sciolta)
•
Saldatura
•
Unità di getto
•
Come sotto-assemblaggio
Specifica il profilo a cui è connessa la lamina extra.
Le opzioni sono:
Posizione h*b
Auto
•
Nel pannello interno
•
Nel pannello esterno
Specifica un prefisso per il layer di lamina.
•
Posizione h*b e Posizione b*h per creare un
profilo senza prefisso.
•
Posizione PLh*b e Posizione PLb*H per creare un
profilo che inizia con il prefisso PL.
•
Sezione par. h*b e Sezione par. b*h: immettere
un prefisso nella casella sottostante.
Specifica la rotazione del layer di lamina.
Le opzioni sono:
•
Auto
•
Inferiore
•
Anteriore
•
Superiore
•
Posteriore
103
Pannelli e muri
Opzione
Sagoma della lamina
Descrizione
Definisce la forma della lamina extra.
Giunto verticale pannello sandwich (1)
Giunto verticale pannello sandwich (1) consente di creare un giunto verticale tra due
pannelli sandwich. È possibile definire le scanalature e le dimensioni del giunto per tutti i
layer: pannello interno, lamina, isolamento e pannello esterno.
Oggetti creati •
Utilizzare per
Giunto
•
Scanalature
•
Lamina
•
Isolamento
Situazione
Descrizione
Giunti tra pannelli del pannello sandwich.
104
Pannelli e muri
Situazione
Descrizione
Giunti con scanalature aggiuntive.
Limitazioni Il componente funziona solo se i pannelli sandwich sono paralleli.
Prima di iniziare Per poter selezionare le parti necessarie, attivare l'opzione Seleziona oggetti nelle
connessioni
.
Ordine di 1. Selezionare il pannello interno del primo pannello sandwich.
selezione
2. Selezionare il pannello interno del secondo pannello sandwich.
Identificazione
delle parti
Parte
1
Pannello interno del primo pannello sandwich
2
Pannello interno del secondo pannello sandwich.
Si veda anche Giunto verticale pannello sandwich (1): Scheda Immagine alla pagina 105
Giunto verticale pannello sandwich (1): Scheda Immagine alla pagina 105
Giunto verticale pannello sandwich (1): Scheda Immagine
Utilizzare la scheda Immagine per controllare le proprietà del giunto verticale nella
connessione Giunto verticale pannello sandwich (1).
Posizione linea di È possibile definire giunti per pannelli interni, isolamento e pannelli esterni. È possibile
giunzione definire schemi di angoli per i pannelli esterni.
105
Pannelli e muri
Definisce la posizione del giunto tra i pannelli del pannello sandwich. La linea centrale tra i
pannelli viene utilizzata come riferimento quando viene calcolata la posizione del giunto.
Esempio:
Classi di pannelli
Definisce le classi delle parti da applicare ai giunti. Per impostazione predefinita, tramite il
componente Giunto verticale pannello sandwich (1) vengono creati pannelli interni con
106
Pannelli e muri
classe 1, lamina con classe 2, isolamento con classe 3 e pannelli esterni con classe 4.
Utilizzare queste classi per applicare i giunti.
Per impedire ad esempio la creazione di giunti tra lamine, pannelli isolanti e pannelli esterni,
lasciare vuota la casella Classi isolamento.
Giunti È possibile creare giunti asimmetrici e/o scanalature nel layer di isolamento.
asimmetrici
Opzione
Descrizione
Giunti simmetrici.
Nessuna scanalatura per il layer di
isolamento.
Giunti simmetrici.
È possibile definire la profondità della
scanalatura nel layer di isolamento.
Giunti asimmetrici per il layer di isolamento
e il pannello esterno.
Nessuna scanalatura per il layer di
isolamento.
Giunti asimmetrici per il layer di isolamento
e il pannello esterno.
È possibile definire la profondità della
scanalatura nel layer di isolamento.
107
Pannelli e muri
Offset/Specchia
È possibile definire l'offset per il giunto.
Giunto verticale pannello sandwich (1): Scheda Scanalature
Utilizzare la scheda Scanalature per definire le scanalature nei pannelli interni, nei layer di
isolamento e nei pannelli esterni nella connessione Giunto verticale pannello sandwich (1).
Lato con Specifica il lato del pannello sandwich su cui vengono applicate le scanalature.
scanalatura
• Lato destro
Le scanalature sono uguali su entrambi i lati, ma le dimensioni delle scanalature sul lato
destro vengono applicate a entrambi i lati.
•
Lato sinistro
Le scanalature sono uguali su entrambi i lati, ma le dimensioni delle scanalature sul lato
sinistro vengono applicate a entrambi i lati.
108
Pannelli e muri
•
Entrambi i lati
È possibile definire le dimensioni delle scanalature separatamente per entrambi i lati.
•
Entrambi i lati, specchiati
È possibile definire le dimensioni delle scanalature separatamente per entrambi i lati, ma
i lati sono specchiati.
Posizione In genere, i giunti verticali vanno dalla parte superiore a quella inferiore del pannello
scanalatura sandwich. È possibile definire gli offset dei giunti per il lato superiore e quello inferiore. Gli
offset vengono applicati solo ai pannelli interni ed esterni.
109
Pannelli e muri
Finestra pannello sandwich (1)
Finestra pannello sandwich (1) consente di creare un'apertura rettangolare in una parete
tipo sandwich. L'apertura viene creata attraverso un massimo di quattro parti (pannello
interno, lamina, isolamento e pannello esterno). È possibile creare la lamina. È possibile
creare un bordo, nonché lamine extra e parti aggiuntive. Il bordo può essere in legno o in
calcestruzzo, aggiunto al pannello interno.
Oggetti creati •
Apertura rettangolare
•
Bordo in legno o bordo in calcestruzzo
•
Lamine extra
•
Parti aggiuntive
110
Pannelli e muri
Utilizzare per
Situazione
Descrizione
Apertura in una pannello sandwich,
con bordo in legno e layer di
lamina.
Apertura in una pannello sandwich,
con bordo in calcestruzzo nel
pannello interno.
Limitazioni
Non è possibile utilizzare lo strumento di modellazione Finestra pannello
sandwich (1) di Tekla Structures versione 20.0 per modificare le finestre della
parete a sandwich create con le versioni di Tekla Structures più recenti. Se occorre
modificare una finestra di questo tipo, è necessario ricrearla.
111
Pannelli e muri
Ordine di 1. Selezionare la prima posizione.
selezione
2. Selezionare la seconda posizione.
L'apertura viene creata automaticamente quando viene selezionata la seconda posizione.
Identificazione
delle parti
Parte
Elemento del pannello sandwich
Prima posizione selezionata
Opzionale: seconda posizione
selezionata
Si veda anche Finestra pannello sandwich (1): Scheda Immagine alla pagina 112
Finestra pannello sandwich (1): scheda Dettaglio inferiore/scheda Dettaglio sinistro/scheda
Dettaglio destro alla pagina 114
Finestra pannello sandwich (1): Scheda Dettaglio superiore alla pagina 117
Finestra pannello sandwich (1): scheda Lamine extra alla pagina 121
Finestra pannello sandwich (1): scheda Parti aggiuntive alla pagina 122
Finestra pannello sandwich (1): Scheda Connessioni alla pagina 126
Finestra pannello sandwich (1): Scheda Immagine
Utilizzare la scheda Immagine per controllare le dimensioni e le parti dell'apertura nello
strumento di modellazione Forometria pannello sandwich (1).
112
Pannelli e muri
Dimensioni
Opzione
Descrizione
Imposta i punti per l'apertura:
•
2 punti
Selezionare due punti per creare l'apertura (punti 2
e 3 nell'immagine).
•
Punto 1 B H
Selezionare un punto per creare l'apertura (punto 2
nell'immagine). Questo punto rappresenta il punto di
riferimento dell'apertura. Definire la larghezza e
l'altezza dell'apertura.
•
Punto 2 B H
Selezionare un punto per creare l'apertura (punto 3
nell'immagine). Questo punto rappresenta il punto di
riferimento dell'apertura. Definire la larghezza e
l'altezza dell'apertura.
•
2 punti H
Selezionare due punti per creare l'apertura (punti 2
e 3 nell'immagine). Definire l'altezza dell'apertura.
Definisce l'offset verticale dal punto di inserimento.
Definisce l'offset orizzontale dal punto di inserimento.
Definisce la larghezza dell'apertura.
Definisce l'altezza dell'apertura.
113
Pannelli e muri
Seleziona altro
layer
Opzione
Isolamento,
Parete
Lamina
Descrizione
Definisce le parti in cui viene creata l'apertura.
Se non si immette alcun valore, l'apertura viene
creata solo nella parte selezionata al momento
dell'applicazione del componente.
Per creare la lamina, selezionare Sì nell'opzione
Lamina. Di default, la lamina non viene creata.
Le opzioni per la forma del bordo visualizzate nelle
schede Dettaglio inferiore, Dettaglio a sinistra,
Dettaglio a destra e Dettaglio superiore variano a
seconda che la lamina sia stata creata o meno.
Finestra pannello sandwich (1): scheda Dettaglio inferiore/scheda Dettaglio sinistro/
scheda Dettaglio destro
Utilizzare le schede Dettaglio inferiore, Dettaglio sinistro e Dettaglio destro per controllare
dimensioni, posizione, numero e forma dei lati inferiore, sinistro e destro dell'apertura nello
strumento di modellazione Finestra pannello sandwich (1).
Bordo
Parte
Bordo
Opzione
Pos. No.
Descrizione
Definisce il profilo del bordo
selezionandolo dal catalogo
profili.
Predefinito
50*50
Descrizione
Predefinito
Definisce un prefisso e un numero Prefisso:vuoto, Numero di
di partenza per la marca di
partenza: 1
Alcuni componenti includono una predefinito della parte viene
seconda riga di campi in cui è
possibile inserire la marca di
Componenti.
Materiale Definisce la classe del materiale.
Nome
Classe
Definisce il numero di classe della
parte.
Forma del bordo Le opzioni per il bordo interno ed esterno sono le stesse indipendentemente che la lamina sia
stata creata o meno.
114
Pannelli e muri
Interno
Esterno
Descrizione
Default
Il taglio o l'estensione non vengono creati.
AutoDefaults consente di modificare questa
opzione. È possibile utilizzare una qualsiasi
delle tre opzioni a seconda della dimensione
del bordo.
Il taglio o l'estensione non vengono creati.
Viene creata l'estensione.
Se il bordo è più stretto dell'isolamento, la
parte in calcestruzzo viene estesa per
colmare la distanza.
Viene creato il taglio.
Se il bordo è più ampio dell'isolamento, la
parte in calcestruzzo viene tagliata, in modo
da contenere il bordo.
115
Pannelli e muri
Centro
La lamina non viene creata.
Il taglio non viene creato.
Il bordo non viene creato.
Viene creata la lamina.
116
Pannelli e muri
Incavo Definire le quote orizzontale e verticale dell'incavo aggiuntivo. Di default, l'incavo non viene
aggiuntivo creato.
Tagli sul bordo
Opzione
Descrizione
Gli spigoli sul bordo non
vengono tagliati.
Definire le quote orizzontale
e verticale dei tagli degli
spigoli del bordo.
Finestra pannello sandwich (1): Scheda Dettaglio superiore
Utilizzare la scheda Dettaglio superiore per controllare le dimensioni, la posizione, il numero
e la forma del lato superiore dell'apertura nello strumento di modellazione Forometria
pannello sandwich (1).
Parte
Parte
Bordo
Descrizione
Definisce il profilo del bordo
profili.
Predefinito
50*50
Lamina2 Definisce lo spessore della
lamina.
Opzione
Pos. No.
Descrizione
Predefinito
Definisce un prefisso e un numero Prefisso: vuoto, Numero di
partenza: 1
Componenti.
117
Pannelli e muri
Opzione
Descrizione
Predefinito
Nome
Classe
parte.
Forma bordo Le opzioni per il bordo interno ed esterno sono le stesse indipendentemente che la lamina sia
superiore stata creata o meno.
Interno
Esterno
Descrizione
Default
Il taglio o l'estensione non
vengono creati.
AutoDefaults consente di
modificare questa opzione. È
possibile utilizzare una
qualsiasi delle tre opzioni a
seconda della dimensione del
bordo.
Il taglio o l'estensione non
vengono creati.
Viene creata l'estensione.
Se il bordo è più stretto
dell'isolante, la parte in
calcestruzzo viene estesa per
coprire la distanza.
118
Pannelli e muri
Interno
Esterno
Descrizione
Se il bordo è più ampio
dell'isolante, la parte in
calcestruzzo viene tagliata, in
modo da contenere il bordo.
Centro
Descrizione
119
Pannelli e muri
Centro
Descrizione
Incavo Definire la quota orizzontale e verticale dell'incavo aggiuntivo. Di default, l'incavo non viene
aggiuntivo creato.
Tagli degli spigoli
del bordo
Opzione
Descrizione
Gli spigoli del bordo non vengono
tagliati.
Definire le quote orizzontale e
verticale dei tagli degli spigoli del
bordo.
Scossalina
Opzione
Descrizione
La scossalina non viene creata.
Viene creata la scossalina.
Definire le dimensioni della
scossalina.
120
Pannelli e muri
Opzione
Descrizione
Viene creata la scossalina.
Definire le dimensioni della
scossalina.
La scossalina può avere una
sagoma qualunque. Ad esempio,
se la sagoma presenta uno
smusso, la scossalina viene
creata seguendo il profilo dello
smusso.
Finestra pannello sandwich (1): scheda Lamine extra
Utilizzare la scheda Lamine extra per controllare la creazione di lamine extra sui lati
superiore, inferiore, destro e sinistro dell'apertura nello strumento di modellazione Finestra
pannello sandwich (1).
Lamina extra
Parte
Lamina
extra
Opzione
Pos. No.
Descrizione
lamina.
Predefinito
50*50
Descrizione
Predefinito
partenza: 1
Componenti.
Nome
Classe
parte.
121
Pannelli e muri
Dimensioni
lamina extra
Descrizione
Predefinito
Definisce se vengono create lamine
extra.
Pannelli da
tagliare
Definisce l'offset interno.
2* diametro
vite
Definisce la larghezza della lamina.
2* diametro
vite
Opzione
Descrizione
Tutti i pannelli vengono tagliati.
Il pannello interno non viene tagliato.
Il pannello interno e la lamina non
vengono tagliati.
Il pannello interno e la lamina non
vengono tagliati. Viene creata
un'estensione isolante.
Definisce la larghezza e la classe del
materiale dell'estensione isolante.
Il pannello esterno viene tagliato.
Finestra pannello sandwich (1): scheda Parti aggiuntive
Utilizzare la scheda Parti aggiuntive per controllare le dimensioni, la posizione, il numero e
l'allineamento delle parti aggiuntive nello strumento di modellazione Finestra pannello
sandwich (1).
122
Pannelli e muri
Parti Scegliere se vengono create parti aggiuntive, parti dei componenti personalizzate oppure se
non viene creata alcuna parte.
Parte
Descrizione
Parti
Per definire il profilo delle
parti aggiuntive
profili.
Parti componenti
personalizzati
Per definire le parti dei
componenti personalizzati
selezionando il componente
dal catalogo componenti.
Predefinito
50*50
È inoltre possibile utilizzare
un file di configurazione per
definire le proprietà.
Opzione
Pos. No.
Descrizione
Predefinito
partenza: 1
Alcuni componenti includono una
Nome
Definisce un nome visualizzato
nei disegni e nei report.
Classe
parte.
Definisci distanze Scegliere se definire le distanze tra le parti immettendo le quote di distanza in questa scheda
o utilizzando un file di testo esterno. È possibile utilizzare un file esterno per automatizzare
la creazione delle parti aggiuntive quando le dimensioni della finestra differiscono.
Il nome del file esterno è SandwichPanelWindowAdditionalParts.dat. Il file si
trova nella cartella ..\Environments\Common\system.
L'immagine di seguito mostra l'esempio di uno standard locale per la creazione di parti
aggiuntive. M è un modulo di 100 mm.
123
Pannelli e muri
Il file di configurazione di SandwichPanelWindowAdditionalParts.dat che
contiene le specifiche necessarie per l'esempio riportato sopra è il seguente:
Le parole chiave BOTTOM, TOP, LEFT e RIGHT definiscono il lato della finestra a cui sono
applicate le impostazioni.
La sintassi nel file è la seguente: bmin;bmax;cm;nd;dmax;d1;d2;d3.
bmin
Dimensione minima della finestra a cui applicare le impostazioni.
bmax
Dimensione massima della finestra a cui applicare le impostazioni.
cm
Metodo di creazione:
nd
•
1 indica l'utilizzo del numero di parti per nd.
•
2 indica l'utilizzo della spaziatura massima per nd.
In base al metodo di creazione (cm):
•
Numero di parti, quando cm è 1.
•
Distanza massima consentita tra le parti, quando cm è 2.
124
Pannelli e muri
d1
Distanza tra il punto iniziale e la prima parte aggiuntiva (opzionale).
d2
Distanza tra la prima parte aggiuntiva e la seconda (opzionale).
d3
Distanza tra la seconda parte aggiuntiva e la terza (opzionale).
Le parti aggiuntive vengono posizionate simmetricamente, pertanto anche le distanze d1, d2
e d3 sono utilizzate dal punto finale. Se le distanze opzionali d1, d2 e d3 non sono definite,
le parti vengono posizionate a distanza uguale.
Nell'immagine precedente 0;599;1;1 indica che quando la larghezza della finestra è
uguale a o maggiore di 0, ma uguale a o minore di 599, il metodo di creazione si basa sul
numero di parti e deve essere creata 1 parte.
600;1200;2;300;145 significherebbe che quando la larghezza della finestra è uguale a
o maggiore di 600, ma uguale a o minore di 1200, il metodo di creazione è basato
sull'utilizzo della spaziatura massima. La spaziatura massima consentita tra le parti
aggiuntive è 300 mm. La distanza della prima (e dell'ultima) parte è 145 mm. Se la larghezza
della finestra è 1200, sono necessarie altre tre parti (1200 - 2x145)/300=3,03. La spaziatura
tra le parti aggiuntive sarà quindi (1200 - 2x145)/4 = 227,5 mm.
Quote di
distanza
Descrizione
Definisce la distanza orizzontale dalla prima parte
aggiuntiva al bordo della lamina.
Definisce la distanza verticale dalla prima parte
aggiuntiva al bordo della lamina.
Seleziona la distribuzione delle parti aggiuntive.
Definisce la distanza massima tra le parti aggiuntive o il
numero di parti aggiuntive.
Posizionamento Scegliere se il posizionamento delle parti aggiuntive è uguale o differente su ciascuna lato.
125
Pannelli e muri
Opzione
Descrizione
Definisce le quote di posizionamento
per i lati inferiore, sinistro e destro.
Se il posizionamento delle parti
aggiuntive è uguale su ciascun lato,
definisce solo le quote inferiori.
Definisce le dimensioni di
posizionamento per il lato superiore.
Finestra pannello sandwich (1): Scheda Connessioni
Utilizzare la scheda Connessioni per controllare la modalità di connessione al pannello di
bordo in legno, parti aggiuntive, lamina extra ed estensioni nello strumento di modellazione
Finestra pannello sandwich (1).
Aggiungi
Opzione
Descrizione
Bordo in legno
Specifica a quale parte sono connessi il
per, Parti
bordo in legno, le parti aggiuntive e la
aggiuntive,
lamina extra.
Lamine extra per
L'opzione Lamine extra per viene
visualizzata se si è scelto di creare la lamina
nella scheda Immagine.
Collega
estensioni a
rispettivi pannelli
Opzione
Estensione
guscio interno,
Estensione
guscio esterno,
Estensione
guscio isolante,
Estensione
lamina
Descrizione
Specifica la modalità di connessione delle
parti di estensione alle relative parti
principali.
L'opzione Estensione lamina viene
visualizzata se si è scelto di creare la lamina
nella scheda Immagine.
1.4 Componenti cassaforma
In questa sezione sono illustrati i componenti per creare cassaforme.
126
Componenti cassaforma
•
Cassaforma trave alla pagina 127
•
Cassaforma colonna alla pagina 131
•
Cassaforma parete alla pagina 134
•
Forma trave generale alla pagina 138
•
Forma parete generale alla pagina 140
•
Morsetto generale alla pagina 143
•
Clip generale alla pagina 144
•
Tirante generale alla pagina 146
•
Tirante e clip generali alla pagina 148
Cassaforma trave
Cassaforma trave crea una cassaforma in legno intorno a una trave.
Disponibilità Per utilizzare il componente, aprire Tekla Warehouse, individuare i componenti Formwork e
cliccare su Inserisci nel modello.
I componenti sono quindi disponibili nel Catalogo componenti.
Oggetti creati •
Utilizzare per
Cassaforma in legno (pannelli inferiori e laterali in compensato, supporti, tavole
trasversali)
•
Tiranti
•
Clip
Situazione
Descrizione
Cassaforma trave
Limitazioni Il componente Cassaforma trave funziona solo con le travi rettangolari.
Prima di iniziare Creare una trave in calcestruzzo.
Ordine di 1. Selezionare la trave.
selezione
La cassaforma della trave viene creata automaticamente.
127
Identificazione
delle parti
Parte
1
Pannelli in compensato inferiori e laterali
2
Supporti inferiori e laterali
3
Tavola trasversale
4
Tiranti e clip
Si veda anche Cassaforma trave: Scheda Trave alla pagina 128
Cassaforma trave: Scheda Parametri alla pagina 129
Cassaforma trave: Scheda Trave
Utilizzare la scheda Trave per controllare le dimensioni, la distanza e le proprietà delle parti
dei pannelli in compensato e dei supporti in Cassaforma trave.
Dimensioni
128
Descrizione
Definisce la distanza tra i supporti
laterali.
Definisce la lunghezza della forma di
trave.
Definisce la distanza del primo supporto
inferiore dal bordo della forma.
inferiori.
Definisce la lunghezza dei supporti
inferiori.
Proprietà dei
pannelli in
compensato e dei
supporti
Opzione
Descrizione
Profilo inferiore
Definisce lo spessore, la larghezza e l'altezza del panello
in compensato inferiore.
Profilo laterale
Definisce lo spessore, la larghezza e l'altezza del pannello
in compensato laterale.
Supporto inferiore
Definisce lo spessore, la larghezza e l'altezza del supporto
inferiore.
Supporto laterale
laterale.
Opzione
Proprietà della
cassaforma trave
Descrizione
Pos. No.
Definisce un prefisso e un numero di partenza per la
Materiale
Definisce il materiale.
Nome
Definisce il nome visualizzato nei disegni e nei report.
Classe
Opzione
Trave
Descrizione
Definisce un nome, un prefisso e un numero di partenza
per l'unità di getto della cassaforma di trave.
Cassaforma trave: Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà delle tavole trasversali e le
dimensioni e la distanza di clip e tavole trasversali in Cassaforma trave.
129
Dimensioni
Descrizione
Specificare la lunghezza di estensione della tavola
trasversale.
Specificare il numero di tavole trasversali e clip nella
direzione verticale.
Definisce la distanza verticale tra i clip.
Definisce la distanza verticale del primo clip dal bordo
della forma.
Definisce la distanza orizzontale del primo clip dal bordo
della forma.
Definisce la distanza orizzontale tra i clip.
Proprietà tavola
trasversale
Opzione
Profilo tavola
trasversale
Descrizione
Specificare lo spessore, la larghezza e l'altezza delle
tavole trasversali.
Opzione
Proprietà di
tiranti e clip
Descrizione
Pos. No.
Materiale
Nome
Classe
Opzione
Descrizione
Nome componente
tirante
Definisce il componente da utilizzare come tirante
selezionandolo dal catalogo componenti.
File attributi tirante
Seleziona un file di attributi per il componente.
Nome componente
clip
Definisce il componente da utilizzare come clip
File attributi clip
130
Cassaforma colonna
Cassaforma colonna crea una cassaforma in legno intorno a una colonna.
Oggetti creati •
•
Utilizzare per
Cassaforma in legno (pannelli in compensato e supporti laterali)
Clamps
Situazione
Descrizione
Cassaforma colonna
Limitazioni Il componente Cassaforma colonna funziona solo con le colonne rettangolari.
Prima di iniziare Creare una colonna in calcestruzzo.
Ordine di 1. Selezionare la colonna.
selezione
La cassaforma della colonna viene creata automaticamente.
131
Identificazione
delle parti
Parte
1
Pannello in compensato
2
Supporto
3
Morsetto
Si veda anche Cassaforma colonna: Scheda Colonna alla pagina 132
Cassaforma colonna: Scheda Colonna
Utilizzare la scheda Colonna per controllare le proprietà di morsetti, pannelli in compensato
e supporti nel dettaglio Cassaforma colonna.
132
Dimensioni
Descrizione
Definisce il numero di morsetti.
Definisce la distanza tra i morsetti.
Definisce la distanza del primo morsetto
dal livello inferiore.
Proprietà dei
morsetti
Proprietà dei
pannelli in
compensato e dei
supporti
Opzione
Descrizione
Nome morsetto
Definisce il componente da utilizzare come morsetto
File attributi
Opzione
Descrizione
Profilo compensato
Definisce lo spessore, la larghezza e l'altezza dei pannelli
in compensato.
Profilo laterale
Definisce lo spessore, la larghezza e l'altezza dei supporti
laterali.
Opzione
Proprietà della
cassaforma
colonna
Descrizione
Pos. No.
Materiale
Nome
Classe
Opzione
Pannello
Descrizione
per l'unità di getto della cassaforma colonna.
133
Cassaforma parete
Cassaforma parete crea una cassaforma in legno intorno a un pannello.
Oggetti creati •
Utilizzare per
Cassaforma in legno (pannelli in compensato, pioli, bordo e tavole trasversali)
•
Tiranti
•
Clip
Situazione
Descrizione
Cassaforma parete
Limitazioni Cassaforma parete funziona solo con pannelli singoli.
Prima di iniziare Creare un pannello in calcestruzzo.
Ordine di 1. Selezionare il pannello.
selezione
La cassaforma della parete viene creata automaticamente.
134
Identificazione
delle parti
Parte
1
Piolo
2
Tavole trasversali
3
4
Tiranti e clip
5
Bordo
Si veda anche Cassaforma parete: Scheda Pannello alla pagina 135
Cassaforma parete: Scheda Parametri alla pagina 137
Cassaforma parete: Scheda Pannello
Utilizzare la scheda Pannello per controllare le proprietà di pioli, bordi e pannelli in
compensato nel dettaglio Cassaforma parete. Definisce le dimensioni dei pioli, dei bordi e
della forma di parete.
135
Dimensioni
Descrizione
Definisce la distanza del primo piolo dal bordo della
forma.
Definisce la distanza tra i pioli.
Definisce la larghezza della sovrapposizione dei bordi.
Definisce l'altezza della forma di parete.
Definisce la lunghezza della forma di parete.
Proprietà di
bordi, pioli e
pannelli in
compensato
Opzione
Descrizione
Profilo bordo
Definisce lo spessore, la larghezza e l'altezza dei bordi.
Profilo piolo
Definisce lo spessore, la larghezza e l'altezza dei pioli.
Profilo compensato
Definisce lo spessore, la larghezza e l'altezza dei pannelli
in compensato.
Opzione
Descrizione
Pos. No.
Materiale
Nome
Classe
136
Proprietà della
cassaforma
parete
Opzione
Pannello
Descrizione
per l'unità di getto della cassaforma parete.
Cassaforma parete: Scheda Parametri
Utilizzare la scheda Parametri per controllare il profilo delle tavole trasversali e le dimensioni
e la distanza di clip e tavole trasversali nel dettaglio Cassaforma parete.
Dimensioni
Descrizione
Definisce la distanza orizzontale del primo clip dal bordo
della forma.
Definisce la distanza orizzontale tra i clip.
Specificare la lunghezza dell'estensione della tavola
trasversale.
Specificare il numero di tavole trasversali e clip nella
direzione verticale.
Definisce la distanza verticale tra i clip.
Definisce la distanza verticale del primo clip dal bordo
della forma.
Proprietà tavola
trasversale
Opzione
Profilo tavola
trasversale
Descrizione
Specificare lo spessore, la larghezza e l'altezza delle
tavole trasversali.
Opzione
Pos. No.
Descrizione
137
Opzione
Proprietà di
tiranti e clip
Descrizione
Materiale
Nome
Classe
Opzione
Descrizione
Nome componente clip Definisce il componente da utilizzare come clip
File componente clip
Nome componente
tirante
File componente
tirante
Forma trave generale
Forma trave generale crea pannelli in compensato e supporti. È possibile utilizzare Forma
trave generale come componente autonomo e come sotto-componente diCassaforma trave.
Oggetti creati •
•
Utilizzare per
Pannelli in compensato sui lati e nella parte inferiore
Supporti sui lati e nella parte inferiore
Situazione
Descrizione
Forma di trave in una cassaforma di trave.
Limitazioni Il componente Forma trave generale funziona solo con le travi rettangolari.
Ordine di 1. Selezionare il punto iniziale.
selezione
2. Selezionare il punto finale.
La forma della trave viene creata automaticamente.
138
Identificazione
delle parti
Parte
1
Supporto laterale
2
Pannello in compensato laterale
3
Pannello in compensato inferiore
4
Supporto inferiore
Si veda anche Forma trave: Scheda Parametri alla pagina 139
Forma trave: Scheda Parametri
Utilizzare la scheda Parametri per controllare le dimensioni e le proprietà della forma di
trave nello strumento di modellazione Forma trave.
Dimensioni
Descrizione
laterali.
139
Descrizione
Definisce la distanza tra i pannelli in
compensato laterali.
Definisce l'altezza dei pannelli in
compensato laterali.
Definisce la distanza del primo supporto
inferiore dal bordo della forma.
inferiori.
Definisce la lunghezza del supporto
inferiore.
Proprietà dei
pannelli in
compensato e dei
supporti
Opzione
Descrizione
Profilo inferiore
Definisce lo spessore, la larghezza e l'altezza del panello
in compensato inferiore.
Profilo laterale
in compensato laterale.
Supporto inferiore
inferiore.
Supporto laterale
laterale.
Opzione
Proprietà della
forma di trave
Descrizione
Pos. No.
Materiale
Nome
Classe
Opzione
Trave
Descrizione
Definisce un nome, un prefisso e un numero di
partenza per l'unità di getto della forma di trave.
Forma parete generale
Il componente Forma parete generale crea una forma in legno contenente un pannello in
compensato, un bordo e dei pioli. È possibile utilizzare Forma parete generale come
componente autonomo e come sotto-componente di Cassaforma parete.
140
Oggetti creati •
•
Pioli
•
Bordo
Utilizzare per
Situazione
Descrizione
Forma di parete in una cassaforma parete.
selezione
La forma della parete viene creata automaticamente.
Identificazione
delle parti
Parte
1
Piolo
2
Bordo
141
Parte
3
Si veda anche Forma parete: Scheda Parametri alla pagina 142
Forma parete: Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà della forma di parete nello
strumento di modellazione Forma parete.
Dimensioni
Descrizione
Definisce la distanza del primo piolo dal bordo della forma.
Definisce la distanza tra i pioli.
Definisce la larghezza della sovrapposizione dei bordi.
Definisce l'altezza della forma di parete.
Definisce se la forma di parete viene creata sul lato destro o
sinistro.
Proprietà di pioli,
bordi e pannelli
in compensato
Opzione
Descrizione
Profilo bordo
Definisce lo spessore, la larghezza e l'altezza del bordo.
Profilo piolo
Definisce lo spessore, la larghezza e l'altezza dei pioli.
Profilo compensato
in compensato.
142
Opzione
Proprietà della
forma di parete
Descrizione
Pos. No.
Materiale
Nome
Classe
Opzione
Pannello
Descrizione
Definisce un nome, un prefisso e un numero di
partenza per l'unità di getto della forma di parete.
Morsetto generale
Il componente Morsetto generale crea un morsetto. È possibile utilizzare Morsetto generale
come componente autonomo e come sotto-componente di Cassaforma colonna.
Oggetti creati Morsetti
Utilizzare per
Situazione
Descrizione
Morsetti in una cassaforma colonna.
selezione
I morsetti vengono creati automaticamente.
Si veda anche Morsetto generale: Scheda Parametri alla pagina 143
Morsetto generale: Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà e le dimensioni dei morsetti nello
strumento di modellazione Morsetto generale.
143
Dimensioni
Descrizione
Definisce la lunghezza del morsetto.
Definisce la distanza dalla prima asola.
Definisce il numero di asole.
Definisce la distanza tra le asole.
Definisce il profilo delle asole.
Proprietà dei
morsetti
Opzione
Profilo morsetto
Descrizione
Definisce lo spessore, la larghezza e l'altezza dei morsetti.
Opzione
Descrizione
Pos. No.
Materiale
Nome
Classe
Clip generale
Il componente Clip generale crea un clip. È possibile utilizzare Clip generale come
componente autonomo e come sotto-componente di Cassaforma trave e Cassaforma
parete.
144
Oggetti creati Clip
Utilizzare per
Situazione
Descrizione
Clip e tirante in una cassaforma trave.
selezione
Il clip viene creato automaticamente.
Si veda anche Clip generale: Scheda Parametri alla pagina 145
Clip generale: Scheda Parametri
Utilizzare la scheda Parametri per controllare le dimensioni e le proprietà dei clip nello
strumento di modellazione Clip generale.
Dimensioni
Descrizione
Definisce la lunghezza del clip.
145
Descrizione
Definisce la larghezza dell'asola.
Definisce la lunghezza dell'asola.
Proprietà dei clip
Opzione
Profilo clip
Descrizione
Definisce lo spessore, la larghezza e l'altezza del clip.
Opzione
Descrizione
Pos. No.
Materiale
Nome
Classe
Tirante generale
Il componente Tirante generale crea un tirante. È possibile utilizzare Tirante generale come
componente autonomo e come sotto-componente di Cassaforma trave e Cassaforma
parete.
Oggetti creati •
•
Utilizzare per
Tirante
Distanziatori
Situazione
Descrizione
Tirante e clip in una cassaforma parete.
146
selezione
Il tirante viene creato automaticamente.
Identificazione
delle parti
Parte
1
Distanziatore
2
Tirante
Si veda anche Tirante generale: Scheda Parametri alla pagina 147
Tirante generale: Scheda Parametri
Utilizzare la scheda Parametri per controllare le dimensioni e le proprietà dei tiranti nello
strumento di modellazione Tirante generale.
Dimensioni
Descrizione
Definisce la lunghezza dell'estensione
massima del tirante.
Definisce la lunghezza del distanziatore.
Definisce se vengono creati
distanziatori.
Proprietà di
tiranti e
distanziatori
Opzione
Descrizione
Profilo tirante
Definisce lo spessore, la larghezza e l'altezza del tirante.
Profilo distanziatore
Definisce lo spessore, la larghezza e l'altezza dei
distanziatori.
Opzione
Pos. No.
Descrizione
147
Opzione
Descrizione
Materiale
Nome
Classe
Tirante e clip generali
Il componente Tirante e clip generali crea un tirante e dei clip. È possibile utilizzare Tirante
e clip generali come componente autonomo e come sotto-componente di Cassaforma trave
e Cassaforma parete.
Oggetti creati •
Utilizzare per
Tirante
•
Clip
•
Distanziatori
Situazione
Descrizione
Tirante e clip in una cassaforma parete.
selezione
3. Il tirante e i clip vengono creati automaticamente.
148
Identificazione
delle parti
Parte
1
Clip
2
Distanziatore
3
Tirante
Si veda anche Tirante e clip generali: Scheda Parametri alla pagina 149
Tirante e clip generali: Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà dello strumento di modellazione
Tirante e clip generali.
Dimensioni
Descrizione
Definisce la lunghezza dell'estensione
massima del tirante.
Proprietà di
tiranti e clip
Opzione
Descrizione
Nome componente
tirante
File attributi tirante
Nome componente clip Definisce il componente da utilizzare come clip
File attributi clip
149
Aperture
1.5 Aperture
In questa sezione sono illustrati i componenti che possono essere utilizzati nelle aperture in
calcestruzzo.
•
Generazione Fori (32) alla pagina 150
•
Generazione foro poligono (33) alla pagina 152
Generazione Fori (32)
Generazione Foro (32) crea un foro nell’oggetto, oppure divide l’oggetto in due parti, se il
foro taglia l’intero oggetto. Utilizzare questo componente, ad esempio, nei profili saldati,
nelle lastre oppure nei pannelli generati con un componente.
Oggetti creati •
Utilizzare per
Tagli
Situazione
Descrizione
Il foro viene creato quando si seleziona un
punto.
Ordine di 1. Selezionare la parte o l’oggetto creato da un componente da tagliare.
selezione
2. Premere il pulsante centrale del mouse.
3. Selezionare la posizione relativa al foro generato.
Si veda anche Generazione Foro (32): Scheda Parametri alla pagina 150
Generazione Foro (32): Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà del foro nello strumento di
modellazione Generazione Foro (32).
150
Aperture
Opzione
Descrizione
Specificare le dimensioni del foro e la
posizione del punto selezionato.
L'opzione Parte di Taglio influisce sulle
dimensioni disponibili.
Per ruotare il foro, specificare l'angolo di
rotazione.
Definisce la profondità dell'incavo.
Parte di Taglio
Selezionare il tipo di foro.
Le opzioni sono:
•
Rettangolare crea un foro rettangolare
utilizzando larghezza e altezza.
•
Circolare crea un foro circolare
utilizzando l'altezza come diametro.
•
Profilo crea un taglio utilizzando il
profilo selezionato.
Profilo
Se si seleziona Profilo come tipo di foro,
selezionare un profilo adatto nel campo
Catalogo Profili.
Sistema di coordinate
Selezionare il sistema di coordinate.
Le opzioni sono:
•
Utilizza piano xy globale crea il foro in
base al sistema di coordinate globale.
•
Utilizza locale crea il foro in base al
piano di lavoro.
Se la parte è inclinata o obliqua, viene
usata automaticamente l'opzione
Utilizza locale.
Nome parte di taglio
Definisce un nome per la parte di taglio.
151
Aperture
Opzione
Descrizione
Ruotato
Selezionare se il taglio è ruotato di 90 gradi
nel piano XY.
Generazione foro poligono (33)
Generazione foro poligono (33) crea un foro di forma poligonale nell'oggetto. Utilizzare
questo componente, ad esempio, nei profili saldati, nelle lastre oppure nei pannelli generati
con un componente.
Oggetti creati •
Taglio
Utilizzare per
Situazione
Descrizione
Un foro con forma poligonale nei
solai in calcestruzzo, creato
selezionando cinque punti.
Ordine di Per creare un foro di forma poligonale:
selezione
1. Selezionare la parte o l’oggetto (componente) da tagliare.
Con questo componente, è possibile tagliare altri componenti, come Modeling
of floor bay (66).
2. Fare click sul tasto centrale del mouse per terminare la selezione.
3. Selezionare i punti degli spigoli del foro di forma poligonale.
4. Cliccare sul tasto centrale del mouse per terminare la selezione.
Generazione foro poligono (33): Scheda Parametri
Utilizzare la scheda Parametri per controllare i tagli creati da Generazione foro poligono
(33).
Campo
Descrizione
Profondità di taglio
152
Aperture
1.6 Piani
In questa sezione sono illustrati i componenti che possono essere utilizzati nei piani in
calcestruzzo.
•
Riconoscimento automatico del giunto (30) alla pagina 153
•
Applicatore giunti alla pagina 155
•
Slab generation with polygon plate (61) alla pagina 157
•
Slab generation with points (62) alla pagina 160
•
Modeling of floor bay (66) alla pagina 162
•
Modeling of slab area (88) alla pagina 170
•
Drenaggio per soletta in pendenza alla pagina 172
•
Strumento di apertura alveolare alla pagina 176
•
Ganci di sollevamento alveolare alla pagina 180
•
Strumento per piani alla pagina 183
•
Layout piani alla pagina 187
•
Riempimento CIP layout piano alla pagina 211
153
Piani
Riconoscimento automatico del giunto (30)
Riconoscimento automatico del giunto (30) viene utilizzato per aggiungere giunti
personalizzati predefiniti tra le parti parallele, come lastre o elementi di muro. Lo strumento è
particolarmente utile quando si aggiungono giunti per i piani incurvati.
Utilizzare per
Situazione
Utilizzare per connettere
le parti con giunzioni
personalizzate
predefinite.
Prima di iniziare Creare parti parallele, per esempio, lastre o muri in cemento.
Creare giunto personalizzato.
Definizione delle Utilizzare le schede nella finestra di dialogo Riconoscimento automatico del giunto (30)
proprietà per definire le seguenti proprietà:
Proprietà
Nome giunto
Descrizione
Immettere il nome del giunto oppure
utilizzare il pulsante di navigazione (...)
per individuare il giunto nella finestra di
dialogo Seleziona vicino.
File proprietà giunto Immettere il nome o utilizzare il pulsante
Sfoglia (...) per trovare il nome del file di
attributi del giunto (opzionale).
Direzione giunto
Selezionare per modificare la direzione.
Ordine inserimento
giunto sulle parti
Selezionare per invertire la parte
principale e la parte secondaria. Potrebbe
essere necessario modificare anche la
Direzione superiore giunto.
Direzione superiore
giunto
Definire la direzione del giunto.
154
Piani
Proprietà
Descrizione
Ricalcolare i punti di Utilizzare per ricalcolare i punti di
giunzione per
giunzione per tutte le parti o solo per le
parti incurvate.
Posizione dei punti
ricalcolati.
•
Tutte le parti: utilizzare per i piani
interamente o parzialmente incurvati.
Questa opzione consente di creare
tutti i punti di giunzione allo stesso
modo, indipendentemente dal fatto
che la lastra sia incurvata o meno.
•
Parti Incurvate: utilizzare per i
pannelli a muro e per altre situazioni
in cui non si utilizza l'incurvatura o
l'opzione Tutte le parti non fornirà il
risultato desiderato.
Controllare la posizione dei punti di
giunzione ricalcolati. Le opzioni nella
casella di riepilogo sono le stesse dei
cerchi nell'immagine seguente.
Ordine di 1. Selezionare la parte principale.
selezione
2. Selezionare le parti secondarie. Cliccare il tasto centrale del mouse per terminare la
selezione e creare le giunzioni tra le parti.
Si veda anche Per ulteriori informazioni sui componenti personalizzati, vedere .
Applicatore giunti
L'Applicatore giunti consente di creare un giunto tra due lastre a doppia T o tra una lastra a
doppia T e una parete o un impalcato. I doppi T possono anche essere incurvati e/o deformati.
Per utilizzare l'Applicatore giunti, è necessario disporre di un giunto personalizzato. Il giunto
personalizzato può essere creato oppure importato nel modello.
Oggetti creati •
Giunti
155
Piani
Utilizzare per
Situazione
Descrizione
Due tegoli a doppio T con giunti
Tegolo a doppio T e parete con giunti
Prima di iniziare Creare un giunto personalizzato.
Quando si definisce un giunto personalizzato in Wizard di elementi
personalizzati, assicurarsi di selezionare la casella di controllo Consenti più
connessioni tra le stesse parti nella scheda Avanzato.
Ordine di 1. Selezionare la parte principale.
selezione
2. Selezionare la parte secondaria.
Una delle parti selezionate deve essere un tegolo a doppio T e l'altra parte può essere un
tegolo a doppio T, una parete o un impalcato.
Se per qualsiasi motivo non è possibile creare il giunto tra le parti selezionate,
viene creata una trave fittizia. La trave indica che la creazione del giunto non è
riuscita.
Si veda anche Applicatore giunti: Scheda Parametri alla pagina 157
156
Piani
Applicatore giunti: Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà del giunto nello strumento di
modellazione Applicatore giunti.
Opzione
Descrizione
Nome giunto
Definisce il giunto personalizzato che collega le
parti selezionandolo dal catalogo corrispondente.
File proprietà di giunto
Seleziona il file di attributi relativo al giunto
personalizzato.
Direzione giunto
Definisce la direzione del giunto in relazione alle
parti principale e secondaria.
Direzione superiore giunto
Definisce la rotazione del giunto.
Offset punto iniziale
Definisce l'offset del punto iniziale del giunto dal
bordo del punto iniziale del tegolo a doppio T.
Offset punto finale
Definisce l'offset del punto finale del giunto dal
bordo del punto finale del tegolo a doppio T.
Numero di copie
Definisce il numero di giunti.
Distanza dal primo giunto
Definisce la distanza tra il bordo del tegolo a
doppio T e il punto iniziale del primo giunto.
Valori del passo
Definisce il passo tra i giunti.
Copia a distanze uguali
Definisce se i giunti vengono creati alle stesse
distanze.
Se si seleziona Sì, i valori del campo Valori del
passo vengono ignorati.
Slab generation with polygon plate (61)
Crea lastre in base alla forma di un piatto ausiliario.
Parti create Lastre in cemento.
Dove utilizzare
Situazione
Lastra hollow core creata
utilizzando un piatto
ausiliario.
Per modificare la forma o le
dimensioni del piatto,
utilizzare il comando Forma
poligono. Vedere .
157
Piani
Prima di iniziare Creare un piatto contorno o una lastra in calcestruzzo con la forma delle lastre da creare. Si
tratta del piatto ausiliario.
Definire le Utilizzare le schede nella finestra di dialogo Slab generation with polygon plate (61) per
proprietà definire le seguenti proprietà:
Sezione
Contenuti
Parametri
Dimensioni lastre, distanze tra Slab generation with
le lastre, direzione della lastra polygon plate (61) e Slab
e sua distribuzione
generation with points (62):
Scheda Parametri alla
pagina 158
Parti
Proprietà lastra
Analisi
Proprietà di analisi delle lastre. Slab generation with
polygon plate (61) e Slab
Scheda Analisi alla pagina
159
Carichi
Proprietà dei carichi utilizzati
per l’analisi.
Slab generation with
Scheda Parti alla pagina
159
Ordine di Piatto ausiliario.
selezione
Slab generation with polygon plate (61) e Slab generation with points (62): Scheda
Parametri
Utilizzare queste opzioni per definire le proprietà della lastra:
Proprietà
Descrizione
Distanza tra le lastre. Per creare lastre
sovrapposte, inserire un valore negativo.
Utilizzare per tenere in considerazione le
armature del nodo, gli riempimenti, ecc.
Distanza dai bordi più esterni delle lastre e gli
angoli del piatto ausiliario. Per creare una lastra
più larga del piatto ausiliario, inserire un valore
negativo.
Utilizzare quest’opzione per considerare gli spazi
per altre parti, come travi di appoggio.
158
Piani
Proprietà
Descrizione
Direzione di
generazione
Definisce la direzione in cui Tekla Structures
crea le lastre.
Adattamenti
Definisce quali lastre troncare o cancellare per
qualsiasi distribuzione di lastra. Le opzioni sono
primo, ultimo e primo e ultimo.
Parti
Specificare un profilo selezionandolo dal Catalogo Profili. Per selezionare un tipo di lastra dal
Catalogo Profili, Cliccare sul pulsante
accanto al campo Lastra nella scheda Parti.
Analisi
Utilizzare la scheda Analisi per specificare le proprietà di analisi delle parti creati utilizzando
gli strumenti di modellazione Slab generation with polygon plate (61) e Slab generation
with points (62).
Opzione
Tipo di analisi
Descrizione
Utilizzare solo
per
L'opzione selezionata nell'elenco Tipo di analisi
limita le altre proprietà che è possibile specificare
(vedere la colonna Utilizzare solo per)
Specificare la modalità di analisi delle piastre di
Tekla Structures.
•
Ignora: le piastre non vengono analizzate.
•
Trave: ogni piastra viene analizzata come una
trave.
•
Piatto: ogni piastra viene analizzata come un
piatto.
•
Diaframma rigido: le piastre vengono
analizzate come un diaframma rigido.
Asse trave
Selezionare la posizione dell'asse della trave.
Vincoli
Selezionare le condizioni di supporto delle estremità Trave
della trave.
Trave
Le opzioni sono LiberoR e Fissato.
Piano piatto
Selezionare il piano su cui creare gli elementi e i
nodi. Se si seleziona Piano superiore, Tekla
Structures crea elementi sulla superficie superiore
della piastra.
159
Piani
Diaframma
rigido
Opzione
Descrizione
Utilizzare solo
per
Tipo elemento
Selezionare la sagoma degli elementi.
Dimensione
elemento
x e y: Specificare le dimensioni approssimative degli Diaframma
elementi nelle direzioni locali x e y della piastra. Per rigido
gli elementi triangolari, specificare le dimensioni
approssimative della scatola esterna attorno a ogni
elemento.
Diaframma
rigido
Fori: Specificare le dimensioni approssimative degli
elementi attorno alle aperture.
Filtro
I nodi che appartengono a una parte che
Diaframma
corrisponde al filtro vengono collegati al diaframma rigido
rigido. Ad esempio, è possibile utilizzare
column_filter per connettere solo i nodi delle
colonne a diaframmi rigidi.
Si veda anche
Slab generation with points (62)
Crea lastre basandosi sugli spigoli selezionati.
Parti create Lastra in cemento.
Dove utilizzare
Situazione
Lastre a doppio T create
tramite la selezione di otto
punti.
Non è possibile modificare
l’area delle lastre una volta
create.
Definire le Utilizzare le schede nella finestra di dialogo Slab generation with points (62) per definire le
proprietà seguenti proprietà:
Sezione
Contenuti
Parametri
Dimensioni lastra, distanze tra Slab generation with
le lastre, direzione lastra e
distribuzione
Scheda Parametri alla
pagina 158
Parti
Proprietà lastra
Slab generation with
160
Piani
Sezione
Contenuti
Scheda Parti alla pagina
159
Analisi
Proprietà di analisi delle lastre. Slab generation with
Scheda Analisi alla pagina
159
Carichi
Proprietà dei carichi utilizzati
per l’analisi.
Ordine di Selezionare un qualsiasi numero di punti per indicare gli spigoli della lastra. Chiudere la
selezione sagoma selezionando, infine, il primo punto.
Analisi
Utilizzare la scheda Analisi per specificare le proprietà di analisi delle parti creati utilizzando
gli strumenti di modellazione Slab generation with polygon plate (61) e Slab generation
with points (62).
Opzione
Tipo di analisi
Descrizione
Utilizzare solo
per
L'opzione selezionata nell'elenco Tipo di analisi
limita le altre proprietà che è possibile specificare
(vedere la colonna Utilizzare solo per)
Specificare la modalità di analisi delle piastre di
Tekla Structures.
•
Ignora: le piastre non vengono analizzate.
•
Trave: ogni piastra viene analizzata come una
trave.
•
Piatto: ogni piastra viene analizzata come un
piatto.
•
Diaframma rigido: le piastre vengono
analizzate come un diaframma rigido.
Asse trave
Selezionare la posizione dell'asse della trave.
Vincoli
Selezionare le condizioni di supporto delle estremità Trave
della trave.
Trave
Le opzioni sono LiberoR e Fissato.
Piano piatto
Selezionare il piano su cui creare gli elementi e i
nodi. Se si seleziona Piano superiore, Tekla
161
Piani
Diaframma
rigido
Opzione
Descrizione
Utilizzare solo
per
Structures crea elementi sulla superficie superiore
della piastra.
Tipo elemento
Selezionare la sagoma degli elementi.
Dimensione
elemento
x e y: Specificare le dimensioni approssimative degli Diaframma
elementi nelle direzioni locali x e y della piastra. Per rigido
gli elementi triangolari, specificare le dimensioni
approssimative della scatola esterna attorno a ogni
elemento.
Diaframma
rigido
Fori: Specificare le dimensioni approssimative degli
elementi attorno alle aperture.
Filtro
I nodi che appartengono a una parte che
Diaframma
corrisponde al filtro vengono collegati al diaframma rigido
rigido. Ad esempio, è possibile utilizzare
column_filter per connettere solo i nodi delle
colonne a diaframmi rigidi.
Si veda anche
Modeling of floor bay (66)
Crea un solaio di lastre in c.a. tra due linee di appoggio definite dall’utente, per esempio, tra
due strutture principali. Le linee di appoggio possono essere polilinee o segmenti.
Parti create Lastre in c.a.
162
Piani
Quando
utilizzare
Situazione
Solaio di lastre creato tra
due linee di appoggio.
Prima di iniziare Creare due linee di appoggio con due o più punti.
Definire le Utilizzare le schede nella finestra di dialogo Modeling of floor bay (66) per definire le
Sezione
Contenuti
Parametri
La posizione della lastra.
Definire la posizione della
lastra alla pagina 166
Profili
Le proprietà del profilo della
lastra.
Definire le proprietà del
profilo della lastra alla
pagina 169
Ordine di 1. Selezionare i punti che definiscono la prima linea di appoggio. Per terminare la selezione,
selezione
fare un click con il tasto centrale lontano dall’ultimo punto selezionato.
2. Selezionare i punti per definire la seconda linea di appoggio. Per terminare la selezione,
fare un click con il tasto centrale lontano dall’ultimo punto selezionato.
3. Selezionare un punto per indicare l’origine delle lastre.
4. Selezionare un punto per indicare la direzione delle lastre.
Vedere anche Esempi alla pagina 163
Esempi
Gli esempi riportati di seguito illustrano la modalità di utilizzo del componente Modeling of
floor bay (66).
Esempio 1:
163
Piani
1. Cliccare 2 punti per definire la linea di appoggio n°1.
2. Per terminare, fare un click centrale.
3. Cliccare 2 punti per definire la linea di appoggio n°2.
5. Selezionare un punto per indicare l’origine della lastra.
6. Selezionare un punto per indicare la direzione del solaio.
Tekla Structures crea il solaio.
164
Piani
Esempio 2:
1. Cliccare 2 punti per definire la linea di appoggio n°1
2. Per terminare, fare un click centrale
3. Cliccare 4 punti per definire la linea di appoggio n°2
5. Selezionare un punto per indicare l’origine del solaio.
165
Piani
6. Selezionare un punto per indicare la direzione del solaio.
Tekla Structures crea il solaio.
Definire la posizione della lastra
Utilizzare queste opzioni per definire la posizione della lastra:
Proprietà
Descrizione
La posizione della lastra in relazione alla linea
origine selezionata durante la creazione della
lastra.
Le opzioni sono centro del profilo (default) o
centro del giunto.
Selezionare la spaziatura della lastra ed
inserire la dimensione appropriata. Le opzioni
sono giunto (default) o da centro a centro.
Se si seleziona l’opzione a giunto, la
dimensione inferiore risulta abilitata. Se si
seleziona l’opzione centro a centro, risulterà
abilitata la dimensione superiore.
166
Piani
Proprietà
Descrizione
Offset della lastra dalle linee di appoggio 1 e 2.
Posizione verticale della lastra.
Le opzioni sono Superiore (default), Centrale o
Inferiore.
Inserire un valore di offset opzionale.
Tipo di proiezione
Definisce come risultano spaziate le lastre in
un solaio inclinato. Vedere Definire il tipo di
proiezione alla pagina 167.
Definire il tipo di proiezione
Utilizzare il campo Tipo di proiezione per definire la gestione del passo di lastre o giunti in
un solaio inclinato. Le opzioni sono Globale (default), Linea di appoggio 1, Linea di
appoggio 2 o Entrambe le Linee di appoggio.
•
Globale: i centri delle lastre rimangono costanti e si adattano i passi dei giunti.
167
Piani
•
Linea di appoggio 1: il passo dei giunti sulla linea di appoggio 1 non si adatta (effetto
esagerato qui di seguito):
•
Linea di appoggio 2: il passo dei giunti sulla linea di appoggio 2 non si adatta (effetto
esagerato qui di seguito):
•
Entrambe le Linee di appoggio: il passo dei giunti viene calcolato nella posizione di
piano intermedia tra entrambe le linee di appoggio
Lungo questa linea, distanza centro-centro e larghezza giunto
risultano come da inserimento nel box di dialogo:
Linea di appoggio 2
Piano tra le linee di appoggio 1 e 2
Linea di appoggio 1
168
Piani
Definire le proprietà del profilo della lastra
Utilizzare le opzioni disponibili nella scheda Profili per definire un profilo di default per tutte
le lastre nel piano.
Lista indice index list
Utilizzare Lista indice per specificare i diversi profili, le larghezze dei giunti e varie opzioni di
taglio per lastre o giunti specifici. Vedere anche Tipo di lavorazione alla pagina 170.
Inserire i valori individualmente, oppure in una lista:
Esempi per le Se il punto di origine è il centro della lastra:
lastre
Se il punto di origine è il centro del giunto:
Esempi per i Se il punto di origine è il centro della lastra:
giunti
Se il punto di origine è il centro del giunto:
169
Piani
Tipo di lavorazione
Utilizzare per definire il tipo di lavorazione per la lastra selezionata. Le opzioni sono:
•
Default - Utilizza il profilo di default della lastra.
•
Profilo - Utilizza il profilo specifico della lastra.
•
Taglio lato sinistro - Taglia il lato sinistro del profilo. Se non viene definito un profilo,
utilizza il profilo di default della lastra.
•
Taglio lato destro - Taglia il lato destro del profilo. Se non viene definito un profilo,
utilizza il profilo di default della lastra.
•
Taglio su entrambi i lati - Taglia entrambi i lati del profilo. Se non viene definito un
profilo, utilizza il profilo di default della lastra.
•
Larghezza giunto - Adatta la larghezza del giunto.
Larghezza Profilo/Giunto
In relazione al tipo di opzione di lavorazione selezionata, può definire:
•
Larghezza del profilo di default della lastra.
•
Larghezza del profilo specificato.
•
Larghezza del giunto.
Modeling of slab area (88)
Utilizzato per la creazione di diversi tipi di lastre in calcestruzzo, comprese le disposizioni a
ventaglio. Questo componente consente di creare lastre tra due linee di appoggio, che
possono essere polilinee o linee inclinate. Per creare una disposizione ventaglio, utilizzare
linee di appoggio curve oppure di lunghezze differenti.
Parti create Lastre in cemento.
170
Piani
Dove utilizzarle
Situazione
Lastra ad area creata tra
due linee di costruzione.
Layout a ventaglio di una
lastra ad area
Prima di iniziare Creare le due linee di supporto con due o più punti.
Definizione delle Utilizzare le schede nella finestra di dialogo Modeling of slab area (88) per definire le
Sezione
Contenuti
Parametri
Distanza dal bordo più esterno Definire le proprietà della
delle lastre alle linee di
lastra ad area alla pagina
costruzione, la direzione e la 171
distribuzione della lastra,
angolo di ventaglio.
Parti
Proprietà lastra.
Avanzate
Proprietà indice elemento e di
giunzione.
Ordine di 1. Selezionare punti per la prima linea di costruzione. Cliccare il tasto centrale del mouse
selezione
lontano dai punti già selezionati.
2. Selezionare punti per la seconda linea di costruzione. Cliccare il tasto centrale del mouse
lontano dai punti già selezionati.
3. Selezionare due punti per indicare la direzione delle lastre. Il primo punto sarà l’origine
delle lastre.
171
Piani
Definire le proprietà della lastra ad area
Utilizzare queste opzioni per definire le proprietà della lastra:
Proprietà
Descrizione
Distanza dalla lastra alle linee di
costruzione.
Punto di origine
Punto di origine della lastra. Il punto di
origine è il punto cliccato subito aver
effettuato dopo la selezione dei punti
della linea di costruzione.
Piano linee di appoggio
Le opzioni sono Centro, Inferiore e
Superiore.
Adattamenti
Definisce quali lastre tagliare o
cancellare, oppure come viene generata la
lastra. La lastra più vicina all’origine della
linea di costruzione sarà la prima lastra.
L’angolo di ventaglio.
Lastra
Slab generation with polygon plate (61) e
Slab generation with points (62): Scheda
Parti alla pagina 159
Passo Standard
Passo delle lastre.
Sezione Avanzate
Utilizzare la scheda Avanzate per
modificare singole lastre o singoli giunti.
È possibile indicizzarli, quindi definire la
larghezza o l'angolo per gli oggetti
indicizzati.
Indice
Il numero di lastre, giunzioni, giunzioni a
ventaglio diverse dalle altre.
Larghezza
La larghezza della lastra o della giunzione
elencate.
Angolo
L’angolo di ventaglio della giunzione
elencata.
172
Piani
Drenaggio per soletta in pendenza
Drenaggio per soletta in pendenza crea un rivestimento della lastra in calcestruzzo ed un
foro di drenaggio.
Oggetti creati •
Utilizzare per
Foro di drenaggio
Situazione
Descrizione
Vengono creati fori di
drenaggio con compluvio
e spigolo
.
Limitazioni La copertura della lastra non si adatta agli smussi della lastra. È necessario definire
separatamente gli smussi della lastra e gli smussi della copertura.
Prima di iniziare Creare o separare le lastre, in modo che sia presente un punto di drenaggio in ciascuna lastra.
Ordine di 1. Selezionare la parte principale (lastra).
selezione
2. Selezionare un punto per creare il foro di drenaggio.
Il foro di drenaggio viene creato automaticamente quando viene selezionato il punto.
173
Piani
Identificazione
delle parti
Parte
Foro di drenaggio
Si veda anche Drenaggio per soletta in pendenza: scheda Parametri alla pagina 174
Drenaggio per soletta in pendenza: scheda Parametri
Utilizzare la scheda Parametri per controllare tipo, quote e proprietà del foro di drenaggio
nello strumento di modellazione Drenaggio per soletta in pendenza.
Tipo di foro di
drenaggio
Opzione
Descrizione
Non viene creato un foro di
drenaggio.
Viene creato un foro di drenaggio
rettangolare.
Viene creato un foro di drenaggio
rotondo.
174
Piani
Quote del foro di
drenaggio
Opzione
Descrizione
Definisce le quote laterali
del foro di drenaggio
rettangolare.
Definisce il diametro del
foro di drenaggio rotondo.
Proprietà del
foro di drenaggio
Opzione
Definisci inclinazione
lastra tramite
Descrizione
Sceglie la modalità di inclinazione della lastra tramite
una combinazione di pendenza (S) o percentuale di
pendenza (S%) e spessori delle coperture (d1, d2).
Le opzioni Pendenza, d1 e d2 sono disponibili di
conseguenza.
Pendenza
Definisce la pendenza della copertura, ad esempio
0,01 (S) o 2 (S%).
d1
Definisce lo spessore della copertura al punto di
drenaggio o al foro.
d2
Definisce lo spessore della copertura al bordo della
lastra o allo spigolo.
Crea unità di getto
Scegliere la modalità di creazione dell'unità di getto:
•
Sì
La copertura fa parte dell'unità di getto della
lastra.
•
No
Ciascuna parte della copertura forma un'unità di
getto.
•
Copertura
La copertura è un'unità di getto separata.
Materiale
Definisce il materiale della copertura selezionandolo
dal catalogo materiali.
175
Piani
Opzione
Tipo
Descrizione
Sceglie se viene creato un compluvio o uno spigolo. Se
si seleziona Spigolo, è possibile selezionare solo gli
angoli della lastra.
Strumento di apertura alveolare
Lo Strumento di apertura alveolare consente di creare fori e incavi nelle solette alveolari. Lo
Strumento di apertura alveolare è compatibile con singole solette alveolari o con i piani
creati con lo strumento di modellazione Modeling of floor bay.
Oggetti creati •
Utilizzare per
Fori e incavi
Situazione
Descrizione
Solaio alveolare con aperture di piccole e grandi
dimensioni
Limitazioni Hollow Core Opening Tool (1) calcola la posizione delle aperture in base ai valori specificati
e ai dati del profilo del solaio. Se necessario, è possibile utilizzare un file di configurazione
esterno in formato XML per fornire regole diverse per le aperture e i dati del profilo del solaio.
È possibile definire aperture di piccole e grandi dimensioni. Le aperture di piccole dimensioni
sono posizionate al centro dell'alveolare per evitare che le anime si rompano. Le aperture di
grandi dimensioni causano la rottura delle anime.
Prima di iniziare Creare un solaio alveolare
Ordine di 1. Selezionare la parte principale (solaio).
selezione
2. Selezionare una posizione per l'apertura.
Si veda anche Strumento di apertura alveolare: Scheda Parametri alla pagina 176
Strumento di apertura alveolare: Scheda File di configurazione alla pagina 179
Strumento di apertura alveolare: Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà delle aperture e degli incavi nello
strumento di modellazione Strumento di apertura alveolare.
176
Piani
Opzione
Descrizione
Selezionare la forma delle aperture e degli incavi.
Posizioni degli alveolari
•
Quadrato: al centro della lastra
•
Rotondo: al centro della lastra
•
A un'estremità della lastra
•
A entrambe le estremità della lastra
Se si sceglie di aggiungere aperture o incavi a una o a
entrambe le estremità di una lastra, immettere le
posizioni degli alveolari tagliati.
Le posizioni sono numerate da sinistra a destra
all'inizio della parte. La parte è mostrata dall'alto,
dall'inizio alla fine. Le aperture e gli incavi vengono
creati negli stessi vuoti all'estremità della parte.
177
Piani
Opzione
Dimensione
Descrizione
Definisce le dimensioni dell'apertura nelle direzioni
longitudinale e trasversale o il diametro di un'apertura
circolare.
La larghezza dell'apertura definisce se questa è di
grandi o piccole dimensioni.
Tipo di apertura
Selezionare il tipo di apertura.
Colloca esattamente in base al
punto
Specificare se l'apertura viene creata esattamente nella
posizione selezionata.
Centralizza in zona
Specificare come centrare il centro di un'apertura
•
Per alveolo:
L'apertura è centrata nell'alveolare.
•
Per anima:
L'apertura è centrata nell'anima.
Taglia intera larghezza
dell'alveolare
Specificare se l'apertura è tagliata in base alla
larghezza minima degli alveoli o al loro numero.
Per usare questa opzione, centrare l'apertura Per
alveolo nell'opzione Centralizza in zona.
File di regole (XML)
Seleziona il file XML esterno in cui è stata definita
l'apertura e i profili del solaio.
Nome parte di taglio
Definisce un nome per la parte di taglio.
178
Piani
Opzione
Descrizione
Specificare l'allineamento per l'apertura.
Specificare se la parte laterale spessa dell'apertura deve
essere rimossa.
Strumento di apertura alveolare: Scheda File di configurazione
Utilizzare un file XML esterno per definire le aperture e i profili delle solette nello strumento
di modellazione Strumento di apertura alveolare.
Esempio Un file Zones.xml di esempio si trova in ..\ProgramData\Tekla Structures
\<version>\environments\common\system.
179
Piani
Ganci di sollevamento alveolare
Ganci di sollevamento alveolare consente di creare ganci di sollevamento per le solette
alveolari. Ganci di sollevamento alveolare è compatibile con singole solette alveolari o con i
piani creati con lo strumento di modellazione Modeling of floor bay (66).
Oggetti creati •
Utilizzare per
Ganci di sollevamento
Situazione
Descrizione
Solaio alveolare con incavi, riempimenti
alveolari e ganci di sollevamento.
Limitazioni È inoltre necessario un dispositivo di sollevamento. Il gancio di sollevamento può essere
creato come parte personalizzata oppure importato nel modello. In alternativa, è possibile
utilizzare un file di configurazione esterno in formato XML per definire le proprietà per
incavo, gancio di sollevamento e solaio.
Prima di iniziare Creare un solaio alveolare e un gancio di sollevamento.
selezione
Vengono creati l'incavo e i riempimenti alveolari.
180
Piani
Si veda anche Ganci di sollevamento alveolare: Scheda Impostazioni di base alla pagina 181
Ganci di sollevamento alveolare: Scheda Impostazioni dispositivo di sollevamento alla pagina
182
Ganci di sollevamento alveolare: Scheda File di configurazione alla pagina 183
Ganci di sollevamento alveolare: Scheda Impostazioni di base
Utilizzare la scheda Impostazioni di base per controllare le proprietà dei ganci di
sollevamento e dei riempimenti alveolari nello strumento di modellazione Ganci di
sollevamento alveolare.
File di
configurazione
Opzione
Descrizione
File di configurazione
Selezionare il file XML esterno in cui sono state definite le
proprietà per incavo, gancio di sollevamento e profilo solaio.
Sovrascrivi
Definisce se i valori nelle schede Impostazioni di base e
Impostazioni dispositivo di sollevamento si sovrappongono alle
proprietà definite nel file XML esterno.
Quote
Opzione
Descrizione
1
Definisce la distanza minima dal punto di inserimento del gancio di sollevamento
all'estremità del solaio.
2
Definisce la distanza massima dal punto di inserimento del gancio di
sollevamento all'estremità del solaio.
3
Definisce la distanza minima dal punto di inserimento del gancio di sollevamento
al bordo di un'apertura.
4
Definisce la distanza minima tra due punti di inserimento del gancio di
sollevamento.
181
Piani
Opzione
Riempimento
dell'alveolare
Descrizione
5
Definisce la lunghezza del riempimento dell'alveolare.
6
Definisce il profilo dell'incavo.
7
Opzione
Descrizione
Usa profilo di
riempimento
automatico
Definisce se viene utilizzato il profilo di riempimento
dell'alveolare automatico.
Profilo
Definisce il profilo del riempimento dell'alveolare.
Prefisso
Definisce un prefisso per la marca di posizione della parte.
Numero di partenza
Definisce un numero di partenza per la marca di posizione della
parte.
Nome
Definisce un nome per il gancio di sollevamento.
Il nome viene utilizzato in Tekla Structures in disegni e report.
Classe
Utilizzare Classe per raggruppare i ganci di sollevamento.
Ad esempio, è possibile visualizzare i ganci di sollevamento di
classi diverse in colori differenti.
Si veda anche Ganci di sollevamento alveolare: Scheda Impostazioni dispositivo di sollevamento alla pagina
182
Ganci di sollevamento alveolare: Scheda Impostazioni dispositivo di sollevamento
Utilizzare la scheda Impostazioni dispositivo di sollevamento per controllare le proprietà del
dispositivo di sollevamento nello strumento di modellazione Ganci di sollevamento
alveolare.
Opzione
Descrizione
Componente gancio di
sollevamento
Definisce la parte personalizzata che rappresenta il gancio di
sollevamento effettivo.
Proprietà salvate da
utilizzare
Consente di selezionare le proprietà salvate da utilizzare per la
parte personalizzata del gancio di sollevamento.
Carico massimo gancio Definisce il carico massimo per il gancio di sollevamento.
di sollevamento
Rotazione
Consente di selezionare la rotazione della parte personalizzata del
gancio di sollevamento intorno al proprio asse.
Angolo
Definisce l'angolo di rotazione della parte personalizzata del
gancio di sollevamento.
Direzione superiore
Consente di selezionare la direzione superiore del gancio di
sollevamento in relazione al sistema di coordinate locale.
182
Piani
Opzione
Offset
Descrizione
Definisce l'offset del gancio di sollevamento in relazione al
sistema di coordinate locale nelle direzioni corrispondenti.
Si veda anche Ganci di sollevamento alveolare: Scheda Impostazioni di base alla pagina 181
Ganci di sollevamento alveolare: Scheda File di configurazione
Utilizzare un file XML esterno per definire le proprietà del dispositivo di sollevamento, del
gancio di sollevamento e delle solette nello strumento di modellazione Ganci di
sollevamento alveolare.
Esempio
Strumento per piani
Strumento per piani crea un solaio con isolamento opzionale.
Oggetti creati •
Utilizzare per
Alveolari
Situazione
Descrizione
Solaio con isolamento
Ordine di Assicurarsi di avere definito le proprietà della lastra.
selezione
1. Selezionare i punti di contorno del solaio.
Il solaio viene creato automaticamente quando si chiude il poligono.
183
Piani
La lista di punti dei piatti di contorno selezionati nella scheda Contorno vano e la
lista di lastre nella scheda Elenco lastre vengono create insieme alle lastre.
Si veda anche Strumento per piani: Scheda Proprietà soletta alla pagina 184
Strumento per piani: Scheda Isolamento alla pagina 185
Strumento per piani: Scheda Contorno vano alla pagina 185
Strumento per piani: Scheda Elenco solette alla pagina 186
Strumento per piani: Scheda Proprietà soletta
Utilizzare la scheda Proprietà soletta per controllare il profilo, il materiale e la posizione
delle solette alveolari nello strumento di modellazione Strumento per piani.
Attributi lastra
Opzione
Descrizione
Profilo
Definisce il profilo selezionandolo dal catalogo profili.
Nome
Definisce un nome per la lastra.
Materiale
Definisce la classe del materiale selezionandolo dal
catalogo materiali.
Classe
Prefisso
Definisce il prefisso della parte.
Numero di partenza
Definisce la marca iniziale dell'unità di getto.
Taglia fine lastra
Definisce se le estremità della lastra sono tagliate.
Se si seleziona Sì, definisce l'angolo di estremità minimo
per le lastre.
Rotazione
Specifica un'opzione per ruotare la soletta.
Posizione verticale
Definisce la posizione di offset nella direzione verticale.
Offset
Definisce l'offset nella direzione verticale.
Angolo di estremità minimo
Definisce l'angolo di estremità minimo per le lastre.
Se la linea di estremità della lastra presenta un angolo di
dimensioni superiori rispetto all'angolo di estremità
minimo definito, la parte sarà allineata alla linea.
Attributi
aggiuntivi
Opzione
Classe di esposizione
Descrizione
Definire la classe di esposizione per le solette alveolari.
La classe di esposizione sarà salvata come attributo
definito dall'utente.
184
Piani
Opzione
Resistenza rel.
Descrizione
Definisce la resistenza relativa dell'alveolare.
La resistenza relativa sarà salvata come attributo definito
dall'utente.
Classe incendio
Definisce la classe di incendio per l'alveolare.
La classe di incendio sarà salvata come attributo definito
dall'utente.
Attributi utente
Direzione lastra
Gli attributi utente si trovano nel file
FloorTool.ini.
Opzione
Direzione lastra
Descrizione
Definisce la direzione della lastra.
Se si seleziona Angolo, è necessario selezionare i punti
nel modello per definire la nuova direzione. L'angolo
selezionato è mostrato nel campo Angolo. È inoltre
possibile definire l'angolo direttamente nel campo per
ruotare le lastre.
Si noti che se si selezionano due punti, la direzione della
+X locale non cambia.
Strumento per piani: Scheda Isolamento
Utilizzare la scheda Isolamento per controllare le proprietà di isolamento delle solette
alveolari nello strumento di modellazione Strumento per piani.
Stabilire innanzitutto se creare o meno l'isolamento. L'isolamento viene creato
separatamente per ciascuna lastra.
Isolamento
Opzione
Descrizione
Nome
Definisce un nome per l'isolamento.
Materiale
Definisce una classe del materiale selezionandolo
dal catalogo materiali.
Spessore
Definisce lo spessore dell'isolamento.
Classe
Offset da inizio lastra/Offset da
fine lastra
Definisce l'offset tra le posizioni iniziale/finale della
lastra e le posizioni corrispondenti nelle parti di
isolamento.
Offset sinistro/Offset destro
Definisce l'offset tra le posizioni iniziale/finale della
lastra e l'isolamento per le lastre a destra e a
sinistra.
185
Piani
Strumento per piani: Scheda Contorno vano
Utilizzare la scheda Contorno vano per controllare le coordinate dei punti di contorno
selezionati e dell'offset orizzontale delle linee che collegano i punti di contorno nello
strumento di modellazione Strumento per piani. Se le coordinate non sono visibili sulla
scheda, fare clic sul pulsante Acquisisci.
È necessario creare gli alveolari prima di utilizzare la scheda Contorno vano.
Proprietà del
contorno vano
Opzione
Descrizione
XY costante Z
Definisce la coordinata Z per tutti i punti di contorno alla
stessa altezza specifica.
Piano inclinato XYZ
Definire la costante Z per ciascun punto di contorno
separatamente. Il piano può essere inclinato.
Metodo di offset
Definisce il metodo di offset.
Offset estremità predefinito
Definisce l'offset finale predefinito.
Offset lato predefinito
Definisce l'offset laterale predefinito.
Tabella contorno Nella tabella sono elencati i punti di contorno con le relative coordinate X, Y e Z. È possibile
vano modificare la coordinata Z nella tabella solo se è stato selezionato Piano inclinato XYZ. È
possibile modificare l'offset orizzontale su tutte le righe della tabella.
Nella tabella sono inoltre mostrate le linee che collegano i punti. È possibile modificare solo
l'offset orizzontale. Se viene immesso un valore positivo, l'area della lastra viene ingrandita,
mentre con un valore negativo viene accorciata.
Strumento per piani: Scheda Elenco solette
Utilizzare la scheda Elenco solette per elencare tutte le solette alveolari create nello
strumento di modellazione Strumento per piani. Se l'elenco di lastre non è visibile sulla
scheda, fare clic sul pulsante Acquisisci.
Proprietà lastra
Opzione
Descrizione
Numero lastra
Mostra l'ordine degli alveolari iniziando dal primo punto
selezionato.
Larghezza
Mostra la larghezza di una lastra ristretta.
Ristretto da
Definisce se la lastra viene ristretta. Le opzioni sono:
Tipo
•
Non ristretto (impostazione predefinita)
•
Lato destro
•
Lato sinistro
Definisce il tipo di lastra.
•
Utilizzare Lastra per gli alveolari normali.
•
Utilizzare PIP per un componente di riempimento
prefabbricato.
186
Piani
Opzione
•
•
Descrizione
Utilizzare GAP per uno spazio vuoto tra le lastre. Non
è necessario specificare un profilo quando si seleziona
questa opzione.
Utilizzare CIP per creare una parte in calcestruzzo
utilizzando la larghezza definita nella colonna
Larghezza. L'intervallo della larghezza utilizzato è
definito nel file FloorTool.ini.
Le lastre elencate nel file FloorTool.ini
possono essere caratterizzate solamente da una
larghezza che rientra nell'intervallo definito. Le lastre
non elencate non possono avere alcuna larghezza. Il
valore specificato è arrotondato per difetto al valore
consentito più vicino.
Profilo
Definisce il profilo selezionandolo dal catalogo profili.
È possibile aggiungere ed eliminare lastre, nonché spostarle in alto e in basso nella lista
utilizzando i pulsanti a sinistra. Per ripristinare i valori predefiniti, fare click su Ripristina
predefiniti.
Layout piani
Layout piani consente di creare piani in filigrana prefabbricata e solette alveolari. I piani
possono contenere diversi layer, ad esempio solette prefabbricate, layer di isolamento e
coperture gettate in opera. Layout piani è utile soprattutto per i piani non rettangolari che
contengono una o più aperture che tagliano le solette in più parti e quando le larghezze delle
solette non sono costanti sull'intera area del piano. È possibile modificare i piani utilizzando
la modifica diretta.
Oggetti creati •
Utilizzare per
Solette
•
Isolamento
•
Copertura gettata in opera
Situazione
Descrizione
Creare strutture di piano con layer, ad
esempio con solette alveolari sul fondo, con
l'isolante come layer intermedio e con
copertura gettata in opera.
187
Piani
Ordine di 1. Selezionare i punti di spigolo del piano.
selezione
È possibile selezionare i punti alle linee griglia o i punti di riferimento delle parti di
supporto. Gli offset potranno essere modificati in seguito.
La direzione della soletta di default va dal primo punto (P1) al secondo (P2). Questo
valore potrà essere modificato in seguito se necessario.
2. Cliccare sul tasto centrale del mouse per creare il piano.
188
Piani
Layout piani: Scheda Layer
Utilizzare la scheda Layer per controllare il tipo di layer, il profilo e la modalità di creazione
del layer nello strumento di modellazione Layout piani.
Lista di layer
Layer
Descrizione
La lista di layer contiene i layer correnti del piano. Il primo layer
nella lista è quello superiore, l'ultimo è quello inferiore.
Nell'immagine di esempio a sinistra, il layer FILIGREE è il layer
superiore, mentre il layer CIP è quello inferiore.
Utilizzare i pulsanti per effettuare le seguenti operazioni:
•
Cliccare su
per aggiungere un nuovo layer.
•
Cliccare su
per rimuovere il layer selezionato.
•
Cliccare su
per modificare l'ordine dei layer
spostando il layer selezionato in alto o in basso nella lista.
Proprietà dei Selezionare un layer nella lista per definirne le proprietà.
layer
189
Piani
Opzione
Nome layer
Descrizione
Immettere un nome per il layer. Si tratta del nome che comparirà
nella lista di layer. Il nome compare anche nella barra degli
strumenti modifica diretta quando si modificano gli offset
.
Questo nome non compare nel modello, per cui è possibile
immettere qualsiasi nome appropriato.
Tipo di layer
Selezionare il tipo di layer. Il layer Prefabbricato è il layer principale
e le eventuali parti isolanti vengono aggiunte alle unità
prefabbricate. Le parti create per un layer gettato in opera non
vengono aggiunte a nessun'altra unità di getto.
Crea layer come
Selezionare la modalità di creazione delle parti di un layer: come
parti trave, parti personalizzate o parte singola.
Componente layer
Quando le parti di un layer vengono create come parti
personalizzate, è possibile selezionare un componente e i relativi
attributi.
Attributi
componente
Profilo o spessore
layer
Quando le parti di un layer vengono create come parti trave o come
parte singola, è possibile selezionare il profilo o lo spessore delle
stesse.
Con i profili parametrici è possibile sostituire la larghezza del profilo
con il testo [W]. Quando si esegue questa operazione, la trave non
viene mai tagliata e la larghezza desiderata viene ottenuta
impostando il nome del profilo in base alla larghezza della soletta.
Il profilo potrebbe ad esempio essere BL80*[W].
Rotazione
Selezionare la rotazione delle parti del layer.
Nome parte
Definire il nome, la classe, il materiale, il prefisso della parte e il
numero di partenza delle parti del layer.
Classe
Materiale
Prefisso della parte e
N. di partenza
Prefisso unità getto,
N. di partenza
190
Piani
Layout piani: Scheda Generale
Utilizzare la scheda Generale per controllare la distanza e la larghezza di default della parte,
la posizione profondità dei layer e la direzione per l'allineamento delle solette nello
strumento di modellazione Layout piani.
Opzione
Descrizione
Ampiezza parte di
default
Immettere la larghezza di default delle solette nel layer principale.
Ampiezza distanza di
default
Immettere la distanza di default del giunto nel layer principale.
Posizione profondità
Selezionare il modo in cui i layer vengono posizionati in relazione
al piano dei punti di inserimento.
Direzione di
allineamento
Selezionare la direzione delle solette. Di default, la larghezza
dell'ultima soletta potrebbe differire dalla larghezza delle altre.
Se si definisce la larghezza di una singola soletta nelle proprietà
delle parti della soletta, il valore Ampiezza parte di default non
viene utilizzato.
Se si definisce la larghezza di una singola distanza, il valore
Ampiezza distanza di default non viene utilizzato.
191
Piani
Opzione
Descrizione
Personalizzazione È possibile personalizzare le larghezze consentite delle solette nel file FloorLayout.ini.
delle larghezze Questo file può trovarsi nella cartella del modello o in qualsiasi cartella definita nelle opzioni
consentite delle avanzate XS_FIRM, XS_PROJECT o XS_SYSTEM.
solette
Nell'immagine riportata di seguito viene illustrato un file FloorLayout.ini di esempio:
Layout piani: Scheda Avanzate
Utilizzare la scheda Avanzato per controllare gli angoli minimi, nonché la larghezza e la
lunghezza delle solette nello strumento di modellazione Layout piani.
Opzione
Angolo di estremità
minimo
Descrizione
Definire la modalità di modellazione delle estremità della soletta.
Angolo iniziale
minimo
192
Piani
Opzione
Descrizione
Quando l'angolo del bordo del piano è minore dell'angolo minimo, è
possibile selezionare un'opzione appropriata dalla lista per rendere
diritta l'estremità della soletta.
Larghezza minima della soletta. Non è possibile creare solette di
larghezza inferiore a quella minima.
Lunghezza minima della soletta. Non è possibile creare solette di
lunghezza inferiore a quella minima.
Larghezza minima del collo delle solette. Se la larghezza del collo è
inferiore alla larghezza minima definita per il collo, la soletta viene
divisa in due e il collo viene omesso. In caso contrario, la soletta
verrà creata come una sola.
193
Piani
Layout piani: scheda Lavorazioni
Utilizzare la scheda Lavorazioni per selezionare i componenti da applicare a tutte le solette
nel piano.
Opzione
Descrizione
Nome componente
Selezionare un componente da applicare alle solette nel piano.
Nome file attributi Selezionare le impostazioni da utilizzare con il componente
componente
selezionato.
La lista contiene tutti i file disponibili per il componente selezionato.
Aggiunta di un La lista nomi componenti è vuota di default. È possibile aggiungere componenti alla lista:
componente alla
1. Selezionare Aggiungi nuovo dalla lista.
lista nomi
Verrà visualizzata la finestra di dialogo Dati componente lavorazioni.
componenti
2. Immettere un nome appropriato nella casella Nome nel menù a tendina.
3. Cliccare su
per aprire il Catalogo componenti.
4. Selezionare un componente e cliccare su OK.
Il nome o il numero del componente viene aggiunto alla casella Nome componente.
5. Cliccare su OK.
194
Piani
Dopo aver aggiunto i componenti necessari, i relativi nomi compaiono nella lista nomi
componenti, come illustrato nell'immagine riportata di seguito. Selezionare un componente
dalla lista:
La lista viene memorizzata nella cartella \attributes nella cartella del modello.
Se si desidera predefinire la lista affinché i componenti preferiti siano presenti in tutti i nuovi
modelli, è possibile copiare il file LayoutConfiguration.datx dalla cartella
\attributes nella cartella del modello in qualsiasi cartella definita in XS_FIRM,
XS_PROJECT o XS_SYSTEM.
Layout piani: Scheda Definito dall'utente
Utilizzare la scheda Definito dall'utente per impostare i valori degli attributi utente per le
solette nello strumento di modellazione Layout piani.
Se nella finestra di dialogo delle proprietà della parte sono stati definiti degli attributi utente
e si desidera utilizzare quei valori, lasciare vuota la scheda Definito dall'utente.
Il contenuto della scheda può variare a seconda dell'ambiente. Vedere di seguito come
personalizzare il contenuto.
Personalizzazione
della scheda
Definito
dall'utente
È possibile personalizzare il contenuto della scheda Definito dall'utente utilizzando il file
floorlayout.objects.inp. Si noti che non è possibile creare nuovi attributi utente
con il file. Gli attributi utente presenti nella scheda sono attributi utente esistenti che sono
stati definiti nel file objects.inp. Il file floorlayout.objects.inp presenta lo
stesso formato del file objects.inp.
Il file floorlayout.objects.inp può trovarsi in qualsiasi cartella impostata nelle
opzioni avanzate XS_FIRM, XS_PROJECT o XS_SYSTEM. Il file non viene mai letto dalla
cartella del modello.
Di seguito è riportato un esempio di file floorlayout.objects.inp:
195
Piani
Layout piani: Modifica di un piano
È possibile utilizzare la modifica diretta per modificare il piano. Prima di iniziare, verificare
che l'opzione Modifica diretta
degli strumenti modifica diretta.
sia attiva. Selezionare il piano per visualizzare la barra
Per modificare il piano, selezionare il comando appropriato dalla barra degli strumenti.
Pulsante
Descrizione
Aggiungere un'apertura poligonale.
Aggiungere un'apertura rettangolare.
Aggiungere una linea di interruzione per tagliare la soletta in due.
196
Piani
Pulsante
Descrizione
Modificare le aperture o il bordo esterno del piano. Questo comando è attivo di
default.
Deformare il piano applicando un offset a uno o più vertici del poligono del
bordo esterno rispetto al piano.
Modificare gli offset ai bordi del piano
Modificare il layout del piano:
•
Modificare la larghezza o il profilo delle solette nel piano.
•
Modificare il lato del taglio quando la soletta viene tagliata a una larghezza
inferiore.
•
Modificare le distanze tra le solette.
•
Modificare la direzione delle solette.
•
Modificare l'ordine delle solette quando queste ultime non presentano la
stessa larghezza o gli stessi profili.
Aggiungere o modificare i componenti lavorazioni applicati solo a determinate
solette nel layout del piano. I componenti lavorazioni sono elencati nella scheda
Lavorazioni.
È possibile applicare le stesse impostazioni dei componenti lavorazioni a tutte le
solette nel layout utilizzando i relativi attributi.
Aggiunta di 1. Cliccare su
.
un'apertura
poligonale 2. Selezionare i punti di spigolo della forometria.
197
Piani
È possibile selezionare i punti alle linee griglia oppure selezionare i punti di riferimento
delle parti di supporto. Gli offset potranno essere modificati in seguito.
Aggiunta di
1. Cliccare su
.
un'apertura
rettangolare 2. Selezionare i punti di spigolo della forometria.
198
Piani
È possibile selezionare i punti alle linee griglia oppure selezionare i punti di riferimento
delle parti di supporto. Gli offset potranno essere modificati in seguito.
Aggiunta di una
1. Cliccare su .
linea di
interruzione per 2. Selezionare i punti finali della linea di interruzione.
dividere la
soletta in due
199
Piani
Modifica delle
1. Il pulsante
è attivo di default.
aperture e dl
Vengono mostrate i quadratini di ridimensionamento per il bordo esterno e per tutte le
bordo esterno del
aperture nel piano.
piano
2. Effettuare una delle seguenti operazioni:
•
Per spostare un bordo, trascinare le linee del bordo. Tenere premuto il pulsante
sinistro del mouse e trascinare.
200
Piani
•
Per spostare un punto di spigolo, trascinare il quadratino di ridimensionamento
nell'angolo.
•
Per aggiungere nuovi punti al bordo, trascinare il quadratino di ridimensionamento al
centro del bordo.
201
Piani
•
Per eliminare i punti, selezionare il quadratino di ridimensionamento nell'angolo e
premere il tasto CANC.
•
Per deformare il piano, applicare un offset ai vertici del bordo esterno in modo che
tutti i vertici non si trovino nello stesso piano.
Trascinare normalmente un quadratino di ridimensionamento per spostare i vertici
nel piano originale.
Tenere premuto ALT e trascinare per spostare il vertice perpendicolare al piano.
202
Piani
Tenere premuti i tasti ALT e MAIUSC per spostare il vertice sia nel piano sia
all'esterno eseguendo lo snapping a qualsiasi punto nel modello.
Modifica
1. Cliccare su
.
dell'offset ai
Vengono mostrati i quadratini di ridimensionamento per la modifica dell'offset. Se sono
bordi del piano
stati applicati degli offset, vengono mostrate anche le relative quote.
2. Per regolare l'offset, effettuare una delle seguenti operazioni:
•
Trascinare le linee di offset del bordo.
203
Piani
•
Selezionare una o più linee di offset tenendo premuto MAIUSC.
Dopo aver selezionato le linee di offset, cliccare con il pulsante destro del mouse su
una delle linee selezionate. Immettere il valore di offset nella barra degli strumenti
che viene visualizzata e cliccare su
.
Si noti che quando si utilizza il comando di offset, sulla barra degli strumenti modifica diretta
vengono mostrati i layer del layout piano. Ogni layer può avere offset diversi. È possibile
selezionare i layer da modificare. Il modo più semplice consiste nel selezionare tutti i layer e
nell'applicare offset identici a tutti.
204
Piani
205
Piani
Modifica del
1. Cliccare su
.
layout del piano
Vengono mostrati i seguenti elementi di modifica diretta:
2. Per modificare il layout del piano, effettuare una delle seguenti operazioni:
•
•
Per modificare la larghezza della soletta, effettuare una delle seguenti operazioni:
•
Per spostare tutti i giunti, selezionarne uno e trascinare.
•
Per aggiungere un nuovo giunto, selezionarne uno, tenere premuto CTRL e
trascinare. Quando si interrompe il trascinamento e si rilascia il pulsante del
mouse, un nuovo giunto viene aggiunto in quella posizione.
•
Per ridurre le dimensioni di una soletta, selezionare un giunto, tenere premuto
ALT e trascinare. La soletta sul lato sinistro o destro diventa più piccola e tutte le
solette sull'altro lato si spostano con il giunto.
Per modificare il profilo, la larghezza e il lato di taglio di una soletta, cliccare con il
pulsante destro del mouse sul quadratino di ridimensionamento della soletta.
Quando il profilo della soletta è fisso (non parametrico), la soletta viene tagliata su
uno dei lati quando la larghezza è minore della larghezza originale. Il lato di taglio
206
Piani
Default è il bordo iniziale per la prima soletta e il bordo finale per tutti gli altri in
relazione alla direzione del layout.
È possibile modificare le proprietà di più solette contemporaneamente tenendo
premuto MAIUSC quando si selezionano le solette.
•
Per modificare la distanza tra le solette, effettuare una delle seguenti operazioni:
•
Trascinare l'estremità della quota della distanza.
•
Cliccare con il pulsante destro del mouse sul quadratino di ridimensionamento
della linea di giunzione, immettere la larghezza e cliccare su
.
È possibile modificare più distanze contemporaneamente tenendo premuto
MAIUSC quando si selezionano i quadratini di ridimensionamento della linea di
giunzione.
•
Per spostare una soletta o modificare l'ordine delle solette, trascinare i relativi
quadratini di ridimensionamento.
207
Piani
•
Per modificare la direzione delle solette, trascinare il quadratino di
ridimensionamento della direzione della soletta.
208
Piani
•
Per rimuovere una soletta dal layout, selezionare i relativi quadratini di
ridimensionamento e premere CANC.
Aggiunta e
modifica di 1. Cliccare su
componenti
lavorazioni
per aprire la barra degli strumenti lavorazioni.
2. Effettuare una delle seguenti operazioni per aggiungere, rimuovere o modificare le travi
lavorazioni che determinano a quali solette vengono aggiunti i componenti lavorazioni
nel piano e in che modo:
Pulsante/
Opzione
Descrizione
Aggiungere una nuova trave lavorazioni. Selezionare i punti iniziale e finale
per la trave.
In pratica, il componente lavorazioni selezionato verrà aggiunto alle solette
toccate dalla trave. Vedere di seguito l'immagine di esempio.
È inoltre possibile aggiungere nuove travi lavorazioni trascinando una trave
esistente e tenendo premuto CTRL.
Eliminare una trave lavorazioni. Selezionare la trave da eliminare.
È possibile selezionare più travi tenendo premuto MAIUSC.
209
Piani
Pulsante/
Opzione
Nome
componente
Descrizione
Selezionare il componente lavorazioni effettivo dalla lista Nome
componente.
Il contenuto della lista può variare in base all'ambiente.
È anche possibile aggiungere nuovi componenti alla lista selezionando
l'opzione Aggiungi nuovo. Si noti che è possibile aggiungere unicamente i
componenti lavorazioni che utilizzano una parte di input.
Nome file
attributi
componente
Selezionare gli attributi componenti lavorazioni utilizzati per la soletta.
Si noti che il contenuto della lista varia in base al componente selezionato.
Modificare il componente lavorazioni e/o il file attributi della trave
lavorazioni.
Selezionare la trave lavorazioni e selezionare il nome componente e/o il file
attributi dalla lista. Cliccare sul pulsante per modificare le travi lavorazioni
selezionate.
È possibile selezionare più travi tenendo premuto MAIUSC.
Chiudere la barra degli strumenti lavorazioni per procedere con le altre
modifiche al layout piani.
Si noti che la barra degli strumenti lavorazioni viene chiusa quando si
seleziona qualsiasi altro strumento di modifica nella barra degli strumenti
modifica diretta Layout piani.
Nell'immagine riportata di seguito viene illustrato un esempio di layout piani che contiene
tre travi lavorazioni.
210
Piani
Riempimento CIP layout piano
Riempimento CIP layout piano consente di creare parti di riempimento CIP nelle aree vuote
dei piani creati con lo strumento di modellazione Layout piani. Le aree vuote sono spazi
creati da offset intorno ai bordi esterni ed interni. Possono esistere aree vuote anche quando
211
Piani
la soletta è troppo sottile per poter essere creata con lo strumento di modellazione Layout
piano.
Proprietà di
riempimento CIP
del layout piani
Opzione
Larghezza minima
Descrizione
Larghezza minima della parte.
Se lo spazio vuoto è inferiore a questa larghezza, la parte non viene
creata in questa posizione.
Prefisso unità
getto, N. di
partenza
Nome, Classe,
Materiale, Finitura
Prefisso unità getto della parte riempimento CIP
Numero iniziale unità di getto della parte di riempimento CIP
Definire il nome, la classe, il materiale e la finitura delle parti di
riempimento CIP.
1.7 Scale in calcestruzzo
Tekla Structures offre strumenti che consentono di creare vani scala e scale in calcestruzzo:
•
Concrete stairs (7) alla pagina 213
•
Scale in calcestruzzo (65) alla pagina 214
•
Stairwells and elevator shafts (90) alla pagina 229
•
Scala in calcestruzzo armato (95) alla pagina 233
212
Scale in calcestruzzo
Concrete stairs (7)
Crea scale in cemento.
Dove utilizzare
Situazione
Una scala in cemento connessa a
due lastre in c.a..
Prima di iniziare Creare due lastre in cemento a cui connettere la scala.
Definire le Utilizzare le schede nella finestra di dialogo Concrete stairs (7) per definire le seguenti
proprietà proprietà:
Sezione
Contenuti
Parametri
Dimensioni di pedata ed
Definire le proprietà della
alzata, spessore dalla lastra scala alla pagina 213
scala
Parte
Proprietà scala
Intaglio
Tolleranza tra le scale e le
parti adiacenti
Definire le proprietà della
scala alla pagina 213
Ordine di 1. Selezionare un punto per indicare il livello del gradino più basso.
selezione
2. Selezionare un punto per indicare il livello del gradino più alto.
3. Fare click su due parti a cui connettere le scale. Tekla Structures adatta le scale a queste
parti utilizzando i valori nei campi Tolleranza della scheda Taglio.
Cliccare il tasto centrale del mouse per terminare la selezione e creare la scala.
213
Definire le proprietà della scala
L’immagine qui di seguito indica le proprietà della scala che possono essere definite.
Lunghezza
Lunghezza in alto
Tolleranza
Lunghezza in basso
Spessore lastra
Larghezza
Altezza
Nella casella di riepilogo Dimensione approssimativa, selezionare se si desidera specificare
l'alzata (Altezza) o la pedata (Lunghezza).
Definire le tolleranze della scala
Le tolleranze sono le distanze che Tekla Structures tra gli estremi della scala e le strutture
adiacenti. Utilizzare la scheda Taglio per definire le tolleranze di lunghezza, altezza e
larghezza.
214
Scale in calcestruzzo (65)
Scale in calcestruzzo (65) consente di creare scale prefabbricate con pianerottoli, colmi,
cosciali e profili antiscivolo e parapiede opzionali. Sono disponibili cinque diversi profili di
gradini e opzioni per la creazione di bordi dei gradini arrotondati o smussati.
Oggetti creati •
Utilizzare per
Scale
•
Pianerottoli
•
Colmi
•
Cosciali
•
Antiscivolo
•
Parapiede
Situazione
Descrizione
Scala con
•
profilo gradino quadrato
•
cosciali su entrambi i lati
•
pianerottoli superiore e
inferiore
Scala con
•
spigoli del gradino
smussati
•
colmi su entrambi i lati
Scala con
215
•
spigoli del gradino
arrotondati
•
profilo antiscivolo
•
pianerottolo inferiore
Situazione
Descrizione
Scala con
•
profilo gradino quadrato
•
spigoli del gradino
arrotondati
•
colmi su entrambi i lati
•
profili antiscivolo e
parapiede
Ordine di Le scelte disponibili dipendono dall'opzione Metodo di creazione selezionata nella scheda
selezione Scale.
Quando il Metodo di creazione è impostato su Predefinito:
1. Selezionare il primo punto per indicare il punto di partenza della scala.
2. Selezionare il secondo punto per indicare la direzione della scala.
La scala viene creata automaticamente.
216
Identificazione
delle parti
Parte
Pianerottoli
Cosciali
Colmi
Parapiede
Gradini
Antiscivolo
Si veda anche Scale in calcestruzzo (65): Scheda Scale alla pagina 217
Scale in calcestruzzo (65): Scheda Profili gradino alla pagina 220
Scale in calcestruzzo (65): Scheda Pianerottoli alla pagina 222
Scale in calcestruzzo (65): scheda Colmo alla pagina 223
Scale in calcestruzzo (65): Scheda Cosciali alla pagina 226
Scale in calcestruzzo (65): scheda Antiscivolo/Parapiede alla pagina 227
Scale in calcestruzzo (65): Scheda Attributi alla pagina 229
Scale in calcestruzzo (65): Scheda UDA alla pagina 229
Scale in calcestruzzo (65): Scheda Scale
Utilizzare la scheda Scale per definire la modalità di creazione delle scale e le quote delle
scale nello strumento di modellazione Scale in calcestruzzo (65).
217
Metodo di
creazione
Opzione
Metodo di creazione
Descrizione
Specifica il metodo di creazione della scala. Il Metodo
di creazione definisce quanti e quali punti è
necessario selezionare quando si creano le scale.
•
Predefinito
Il numero di gradini viene calcolato
automaticamente utilizzando la distanza verticale
tra i due punti di inserimento.
•
Un Punto - N & L & H: definire il numero, la
lunghezza e l'altezza dei gradini.
•
Due punti - N & L: definire numero e lunghezza.
L'altezza dei gradini viene calcolata
•
Due punti - N & H: definire numero e altezza.
La lunghezza dei gradini viene calcolata
automaticamente utilizzando la distanza
orizzontale tra i due punti di inserimento.
•
Due punti - L & H: definire lunghezza e altezza.
Il numero di gradini viene calcolato
•
Due punti - N: definire numero.
L'altezza e la lunghezza dei gradini viene calcolata
automaticamente utilizzando la distanza
orizzontale e verticale tra i due punti di
inserimento. È possibile definire la lunghezza del
gradino superiore.
Numero di gradini, N
Definisce il numero di gradini se è selezionata
l'opzione Due Punti - L & H.
Posizione
Definisce la posizione orizzontale della scala rispetto
alla linea che unisce i punti selezionati.
Distanza
Specifica una distanza per lo spostamento della scala
in direzione orizzontale dalla linea che unisce i punti
selezionati. L'opzione Posizione selezionata ha effetto
su questa dimensione.
218
Opzione
Descrizione
Rotazione
Definisce l'angolo tra la linea che unisce i gradini e la
linea che unisce i punti selezionati.
Tipo di unità di getto
Selezionare il tipo di unità di getto:
•
Prefabbricato
•
Gettato in opera
Dimensioni scale
Descrizione
Definisce l'altezza del gradino.
Definisce la lunghezza del gradino.
Definisce la lunghezza del gradino superiore.
Definisce l'altezza del gradino superiore.
219
Descrizione
Definisce la larghezza della mensola superiore.
Definisce l'inclinazione tra la mensola e l'intradosso della
scala.
Definisce lo spessore della soletta.
Definisce lo smusso per l'intradosso della scala.
Definisce i valori di smusso o raggio.
Definisce l'altezza del gradino inferiore.
Definisce l'altezza del piede scala.
Definisce lo smusso per la parte inferiore della scala.
Definisce l'inclinazione dalla sporgenza del piede alla base
del piede.
Definisce la lunghezza del taglio inferiore.
Definisce la lunghezza del piede scala.
Definisce la larghezza della scala, inclusi i cosciali.
Crea piede Definisce se viene creato un piede nella parte inferiore della scala.
Scale in calcestruzzo (65): Scheda Profili gradino
Utilizzare la scheda Profili gradino per definire il profilo dei gradini nello strumento di
modellazione Scale in calcestruzzo (65).
Tutti gli altri Specifica il profilo del gradino. È possibile definire il profilo dell'ultimo gradino nella parte
gradini/Ultimo inferiore se si imposta l'opzione Ultimo gradino uguale agli altri gradini su No.
gradino al piede
Opzione
Descrizione
Predefinito
Smussato
Nella lista al di sotto delle opzioni del profilo del gradino
selezionare se si desidera immettere una dimensione o
un angolo.
220
Opzione
Descrizione
Gradino diritto
Superiore diritto, inferiore smussato
Immettere due dimensioni.
Superiore smussato, inferiore diritto
Immettere la dimensione verticale e quindi selezionare
se si desidera immettere un angolo o una dimensione
orizzontale.
Superiore e inferiore diritti
Immettere le dimensioni verticali e quindi selezionare se
si desidera immettere un angolo o una dimensione
orizzontale.
fuori Selezionare il profilo del bordo anteriore del gradino e immettere le dimensioni necessarie.
•
Predefinito
221
•
Raggio: crea un bordo arrotondato.
•
Smusso: crea un bordo smussato.
•
No: crea un bordo squadrato.
interno Selezionare il profilo dello spigolo interno del gradino e immettere le dimensioni necessarie.
•
Predefinito
•
Raggio: crea uno spigolo interno arrotondato.
•
Smusso: crea uno spigolo interno smussato.
•
No: crea uno spigolo interno squadrato.
Scale in calcestruzzo (65): Scheda Pianerottoli
Utilizzare la scheda Pianerottoli per creare i pianerottoli superiore e/o inferiore nello
strumento di modellazione Scale in calcestruzzo (65).
Crea pianerottoli Definisce se vengono creati uno o due pianerottoli oppure se non ci sono pianerottoli.
222
Estensioni e
dimensioni dei
pianerottoli
Descrizione
Definisce lo spessore del pianerottolo inferiore.
Definisce la lunghezza del pianerottolo inferiore.
Definisce la lunghezza del pianerottolo superiore.
Definisce lo spessore del pianerottolo superiore.
Definisce le estensioni di sinistra e di destra del
pianerottolo inferiore.
Definisce le estensioni di sinistra e di destra del
pianerottolo superiore.
Scale in calcestruzzo (65): scheda Colmo
Utilizzare la scheda Colmo per creare colmi orizzontali e/o verticali su entrambi i lati oppure
solo su uno dei lati delle scale nello strumento di modellazione Scale in calcestruzzo (65).
223
Dimensioni
Descrizione
Definisce lo spessore del colmo verticale.
Definisce la larghezza del colmo verticale.
Definisce la larghezza del colmo orizzontale.
Definisce lo spessore/altezza del colmo orizzontale.
Colmi orizzontali
Parte
Descrizione
Crea
Definisce se vengono creati colmi orizzontali.
Crea al piede
Definisce se vengono creati colmi orizzontali al
piede della scala.
Questa opzione funziona in modo analogo
all'opzione Crea.
224
Parte
Descrizione
Smusso interno
Selezionare il tipo di smusso interno e immettere le
dimensioni necessarie.
Smusso d'angolo
Selezionare il tipo di smusso d'angolo e immettere
le dimensioni necessarie.
Pendenza
Imposta l'inclinazione come angolo o dimensione.
Questo valore rende inclinato il colmo.
Smusso d'angolo del
piede
Definisce se vengono creati smussi d'angolo al
piede scala.
Colmo superiore Definisce la lunghezza del colmo orizzontale in corrispondenza del gradino superiore della
e colmo piede scala e del piede scala. Quando non viene creato un piede, i colmi verticali continuano fino al
livello inferiore della scala.
Colmi verticali
Parte
Crea
Descrizione
Definisce se vengono creati colmi verticali.
225
Parte
Pendenza
Descrizione
Imposta l'inclinazione come angolo o dimensione.
Scale in calcestruzzo (65): Scheda Cosciali
Utilizzare la scheda Cosciali per creare cosciali e colmi a sinistra, a destra o su entrambi i lati
delle scale nello strumento di modellazione Scale in calcestruzzo (65).
Parti
Parte
Descrizione
Crea cosciali
Definisce se vengono creati cosciali.
Crea colmo superiore
Specifica un'opzione per la creazione dei colmi
superiori.
Crea colmo inferiore
Specifica un'opzione per la creazione dei colmi
inferiori.
Pendenza
Consente di inclinare la superficie interna dei
cosciali.
È possibile definire l'inclinazione utilizzando un
angolo o una dimensione.
226
Parte
Descrizione
Smusso interno
Definisce se il bordo interno del cosciale è smussato
o meno.
Smusso esterno
Definisce se il bordo esterno del cosciale è smussato
o meno.
Altezza cosciale
Definisce come viene determinata l'altezza del
cosciale.
Dimensioni
Descrizione
Definisce l'altezza del colmo inferiore del cosciale.
Definisce l'offset orizzontale del colmo inferiore dal
gradino inferiore.
Definisce l'altezza del colmo superiore del cosciale.
Definisce la larghezza del cosciale.
Definisce la differenza in altezza che è costituita dalla
distanza perpendicolare tra il bordo del gradino e il bordo
del cosciale.
È possibile immettere questa dimensione se Altezza
cosciale è Diff in Altezza.
Definisce l'altezza totale del cosciale.
È possibile immettere questa dimensione se Altezza
cosciale è Predefinito o Altezza Totale.
227
Scale in calcestruzzo (65): scheda Antiscivolo/Parapiede
Utilizzare le schede Antiscivolo e Parapiede per creare superfici antiscivolo nello strumento
di modellazione Scale in calcestruzzo (65).
Parti
Parte
Creazione antiscivolo
Descrizione
Definisce se vengono creati antiscivolo o parapiede.
Crea parapiede
Crea antiscivolo sul
piede
Definisce se vengono creati antiscivolo al piede
scala.
Crea taglio
Definisce se si desidera creare tagli con il profilo
antiscivolo.
Per impostazione predefinita, non vengono creati
tagli.
Includi in unità getto
Definisce se gli antiscivolo o parapiede vengono
inclusi nell'unità di getto.
Profilo
Definisce il profilo antiscivolo o parapiede che può
essere selezionato dal catalogo profili.
Rotazione
Specifica un'opzione per la rotazione del profilo
antiscivolo o parapiede.
Posizione
antiscivolo/
parapiede
Descrizione
Definisce la distanza dell'antiscivolo o del parapiede dal
bordo sinistro del gradino.
Definisce la distanza dell'antiscivolo o del parapiede dal
bordo destro del gradino.
228
Descrizione
Definisce la distanza dal bordo anteriore del gradino.
Definisce la profondità dell'antiscivolo o del parapiede.
Scale in calcestruzzo (65): Scheda Attributi
Utilizzare la scheda Attributi per controllare le proprietà delle diverse parti delle scale nello
strumento di modellazione Scale in calcestruzzo (65).
Attributi della
parte
Opzione
Descrizione
Materiale
Definisce la classe del materiale per la parte.
Prefisso
Definisce un prefisso per la marca di posizione della
parte.
Numero di
partenza
Definisce un numero di partenza per la marca di
Nome
Definisce un nome per la parte.
Il nome viene utilizzato in Tekla Structures in disegni e
report.
Classe
Scale in calcestruzzo (65): Scheda UDA
Utilizzare la scheda UDA per fornire ulteriori informazioni sulle parti create nello strumento
di modellazione Scale in calcestruzzo (65).
Per gli attributi utente viene fatta distinzione tra maiuscole e minuscole. Verificare
l'ortografia corretta di un attributo nel file objects.inp.
229
Stairwells and elevator shafts (90)
Crea un vano scala o un vano ascensore rettangolare come rappresentazione della loro
struttura durante la fase di progettazione. Durante la progettazione della struttura, è
possibile applicare giunti, connessioni e armature per completare il progetto di un vano scala
o ascensore. Questo componente utilizza il componente Scale in calcestruzzo (65) alla pagina
214 per creare le scale.
Parti create •
Dove utilizzare
Pannelli in cemento
•
Pianerottoli (opzionale)
•
Flights of stairs (opzionale)
•
Travi di piano (opzionale)
•
Aperture (opzionale)
Situazione
Utilizzando le opzioni di default
verrà creato un vano scala di
quattro piani.
Come illustrato, i punti
selezionati e le dimensioni nella
scheda Scale e pianerottoli
determinano la lunghezza del
vano scala.
I muri sono composti da uno o
più pannelli prefabbricati in c.a.
Primo punto selezionato
Secondo punto selezionato
Il vano scala è composto sempre
da almeno un primo piano e un
piano superiore. Indicare il
numero di piani aggiuntivi nella
scheda Vista Piana, nel campo
Livelli. Il vano scala ha 2 piani
aggiuntivi, per un totale di 4
piani.
Piano superiore
Piano aggiuntivo
Piano aggiuntivo
230
Situazione
Primo piano o piano terra
Vano ascensore creato tramite la
selezione dell'opzione Elevator
shaft della scheda Scale e
pianerottoli, campo Tipo, per
tutti i piani.
Limitazioni L'altezza minima tra i piani è 200 mm.
Definizione delle Utilizzare le schede nella finestra di dialogo Stairwells and elevator shafts (90) per definire
Sezione
Contenuti
Vista Piana Numero di piani o livelli.
Posizione dei punti
selezionati.
Definire le proprietà del vano
scala alla pagina 232
Lungh.e spessore del vano.
Dimensioni dei muri a
pannelli.
Aperture
Dim.delle Aperture per
ciascun pannello per il
primo piano, quelli
aggiuntivi e il superiore.
Ogni muro può avere o una
singola apertura oppure
nessuna.
Scale e
Opzioni e dimensioni di
pianerottol scala e pianerottolo.
i
Opzione per creare un vano
ascensore (nelle caselle di
riepilogo Tipo).
Attributi
Proprietà parte base per
muri, scale, e pianerottoli.
Opzione per utilizzare le
proprietà salvate dal
componente Scale in
calcestruzzo (65) alla
pagina 214 per la prima
scala, le scale aggiuntive e
la scala superiore.
231
Ordine di 1. Nella scheda Vista Piana, selezionare l'opzione Posizione. Il valore predefinito è in
mezzeria dei muri 3 e 4.
selezione
2. Selezionare un punto per indicare la posizione del muro 3.
3. Selezionare un punto per indicare la posizione del muro 4.
Definire le proprietà del vano scala
Utilizzare la scheda Vista Piana nella finestra di dialogo Stairwells and elevator shafts (90)
per definire le proprietà del vano ascensore o scala.
Definire il numero di piani e la loro altezza
Per definire il numero di livelli e le altezze dei piani, immettere un'altezza per ogni livello di
piano nel campo Livelli, ad esempio:
È inoltre possibile definire livelli di piano negativi, ad esempio:
È possibile anche utilizzare valori multipli per definire più piani, come nell'esempio imperiale
statunitense riportato di seguito:
Tekla Structures utilizza anche questi valori per calcolare l'altezza totale del vano scala.
Definire la posizione
Per creare il vano scala o ascensore, selezionare due punti nel modello. Utilizzare il campo
Posizione per definire la posizione del vano scala o ascensore relativamente a questi punti. Le
opzioni sono:
•
Centrale (default)
•
Sinistra
•
Destra
Inserire la distanza di offset dalla posizione selezionata. Qui, l’offset sarà dal punto medio del
muro
232
Definire lunghezza e larghezza
Per definire manualmente la lunghezza e la larghezza totali del vano scala o del vano
ascensore, inserire i seguenti valori:
L - Lunghezza totale
W - Larghezza totale
Lasciare entrambi i campi vuoti per fare in modo che Tekla Structures calcoli
automaticamente queste dimensioni dai punti selezionati:
Primo punto selezionato.
Secondo punto selezionato.
Laghezza totale, W
Lunghezza totale, L
Le dimensioni definite nella scheda Scale e pianerottoli possono sovrascrivere la
lunghezza o la larghezza totali calcolate automaticamente oppure immesse manualmente.
Scala in calcestruzzo armato (95)
Scala in calcestruzzo armato (95) consente di creare scale in calcestruzzo armato.
Oggetti creati •
Scale
233
Utilizzare per
•
Pianerottoli (opzionale)
•
Colmi (opzionale)
•
Cosciali (opzionale)
•
Antiscivolo (opzionale)
•
Staffe e armature principali dell'armatura della scala (schede Barra A - Barra L)
(opzionale)
•
Reti in scale e pianerottoli (opzionale)
•
Barre rete (opzionale)
•
Barre di ancoraggio (opzionale)
•
Barre finali pianerottoli (opzionale)
Situazione
Descrizione
Scale in calcestruzzo armato
con cosciali, colmi e gradini
smussati.
234
Situazione
Descrizione
con pianerottoli armati.
Ordine di 1. Selezionare il primo punto per indicare il punto iniziale delle scale.
selezione
2. Selezionare il secondo punto per indicare la direzione delle scale.
3. Selezionare il numero desiderato di parti che verranno tagliate dalle scale (opzionale).
4. Cliccare con il pulsante centrale del mouse per creare le scale.
Si veda anche Scala in calcestruzzo armato (95): Scheda Parametri alla pagina 236
235
Scala in calcestruzzo armato (95): Scheda Parti alla pagina 237
Scala in calcestruzzo armato (95): Scheda Scale e pianerottoli alla pagina 238
Scala in calcestruzzo armato (95): Scheda Fianco alla pagina 240
Scala in calcestruzzo armato (95): scheda Cosciali alla pagina 242
Scala in calcestruzzo armato (95): Scheda Antiscivolo alla pagina 243
Scala in calcestruzzo armato (95): Scheda Barra A alla pagina 244
Scala in calcestruzzo armato (95): Scheda Barra B alla pagina 244
Scala in calcestruzzo armato (95): Scheda Barra C alla pagina 246
Scala in calcestruzzo armato (95): Scheda Barra D alla pagina 247
Scala in calcestruzzo armato (95): Scheda Barra F alla pagina 250
Scala in calcestruzzo armato (95): Scheda Barra E alla pagina 248
Scala in calcestruzzo armato (95): Scheda Barra G alla pagina 251
Scala in calcestruzzo armato (95): Scheda Barra H alla pagina 252
Scala in calcestruzzo armato (95): Scheda Barra I alla pagina 253
Scala in calcestruzzo armato (95): Scheda Barra J alla pagina 254
Scala in calcestruzzo armato (95): Scheda Barra K alla pagina 255
Scala in calcestruzzo armato (95): Scheda Barra L alla pagina 256
Scala in calcestruzzo armato (95): Scheda Immagine rete alla pagina 257
Scala in calcestruzzo armato (95): Scheda Attributi rete alla pagina 258
Scala in calcestruzzo armato (95): Scheda Barre rete alla pagina 259
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio inferiori alla pagina 259
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio superiori alla pagina 260
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio a Z alla pagina 261
Scala in calcestruzzo armato (95): Scheda Barre finali pianerottoli alla pagina 262
Scala in calcestruzzo armato (95): Funzione di alla pagina 262
Scala in calcestruzzo armato (95): Scheda Parametri
Utilizzare la scheda Parametri per controllare la forma delle scale, il numero di gradini, il
metodo di creazione e larghezza delle scale nello strumento di modellazione Scala in
calcestruzzo armato (95).
236
Dimensioni scale
Metodo di
creazione scale
Descrizione
1
Quota orizzontale dell'area gradini.
2
Quota verticale dell'area gradini.
3
Lunghezza gradino.
4
Altezza gradino.
5
Opzioni forma per il livello inferiore
delle scale.
6
Opzioni forma per il livello superiore
delle scale.
7
Larghezza scale.
Opzione
Lunghezza gradino P1
P2
Descrizione
Creare le scale tra i punti P1 e P2.
La quota delle scale è definita dalla distanza tra la lunghezza
gradino P1 e P2.
Altezza gradino P1 P2 Creare le scale tra i punti P1 e P2.
La quota delle scale è definita dalla distanza tra l'altezza gradino
P1 e P2.
P1 altezza gradino
lunghezza gradino N
gradini
Creare le scale dal punto P1 al punto P2.
P2 altezza gradino
lunghezza gradino N
gradini
Le quote delle scale sono definite da P1 e da altezza, lunghezza e
numero di gradini.
Le quote delle scale sono definite da P2 e da altezza, lunghezza e
numero di gradini.
Distanza gradini
orizzontale e verticale
Le quote delle scale sono definite da P1 e da distanza gradini
P1
orizzontale e verticale.
Distanza gradini
orizzontale e verticale
Le quote delle scale sono definite da P2 e da distanza gradini
P2
orizzontale e verticale.
Scala in calcestruzzo armato (95): Scheda Parti
Utilizzare la scheda Parti per controllare il materiale, il nome, la classe, il posizionamento, il
tipo di unità di getto e lo smusso dei gradini nello strumento di modellazione Scala in
Impostazioni
smusso gradini
Opzione
Centrato per tutti
Descrizione
Tutti i gradini sono smussati in base alle impostazioni Gradini
centrali.
237
Opzione
Inferiore diverso
Descrizione
Il gradino inferiore è smussato in base alle impostazioni 1°
gradino in basso.
Tutti gli altri gradini sono smussati in base alle impostazioni
Gradini centrali.
Superiore diverso
Il gradino superiore viene smussato in base alle impostazioni
Ultimo gradino superiore.
Tutti gli altri gradini vengono smussati in base alle
impostazioni Gradini centrali.
Superiore e inferiore
diversi
Il gradino inferiore è smussato in base alle impostazioni 1°
gradino in basso.
Il gradino superiore viene smussato in base alle impostazioni
Ultimo gradino superiore. Tutti gli altri gradini vengono
smussati in base alle impostazioni Gradini centrali.
Le impostazioni di smusso dei gradini vengono definite allo stesso modo per Ultimo gradino
inferiore, Gradini centrali e Ultimo gradino superiore.
Opzione
Descrizione
Le dimensioni del taglio dei gradini dipendono dalla
distanza.
Le dimensioni del taglio dei gradini dipendono
dall'angolo.
Tipi di smusso Gli smussi d'angolo 1. e 2. possono essere definiti dal Raggio x o dai lati dello Smusso x, y.
d'angolo
238
Scala in calcestruzzo armato (95): Scheda Scale e pianerottoli
Utilizzare la scheda Scale e pianerottoli per controllare le dimensioni e il tipo di pianerottolo
inferiore e di pianerottolo superiore nello strumento di modellazione Scala in calcestruzzo
armato (95).
Opzione di taglio
del pianerottolo
inferiore
Opzione
Descrizione
Pianerottolo inferiore senza taglio.
Pianerottolo inferiore con taglio definito dalla lunghezza e
dalla distanza dal lato superiore del pianerottolo.
Pianerottolo inferiore con taglio definito dalla lunghezza e
dalla distanza dal lato inferiore del pianerottolo.
Pianerottolo inferiore con taglio a L definito dalle relative tre
quote e dalla distanza dal lato superiore del pianerottolo.
Taglio del pianerottolo inferiore definito da un profilo e dalla
relativa posizione nel pianerottolo.
Opzione di taglio
del pianerottolo
superiore
Opzione
Descrizione
Pianerottolo superiore senza taglio.
Pianerottolo superiore con taglio definito dalla lunghezza e dalla
distanza dal lato superiore del pianerottolo.
Pianerottolo superiore con taglio definito dalla lunghezza e dalla
distanza dal lato inferiore del pianerottolo.
239
Opzione
Descrizione
Pianerottolo superiore con taglio a L definito dalle relative tre
quote e dalla distanza dal lato superiore del pianerottolo.
Taglio del pianerottolo superiore definito da un profilo e dalla
relativa posizione nel pianerottolo.
Quotatura del
pianerottolo
Descrizione
Utilizzare l'impostazione vista superiore per definire le
quote dei pianerottoli inferiore e superiore.
Scala in calcestruzzo armato (95): Scheda Fianco
Utilizzare la scheda Colmi per creare colmi orizzontali e/o verticali su entrambi i lati oppure
su uno solo dei lati delle scale nello strumento di modellazione Scala in calcestruzzo armato
(95).
Quote
Descrizione
1
Spessore del colmo verticale.
2
Larghezza del colmo verticale.
3
Larghezza del colmo orizzontale.
4
Spessore/altezza del colmo orizzontale.
240
Colmi orizzontali
Opzione
Descrizione
Crea
Definisce se vengono creati colmi orizzontali.
Crea al piede
Definisce se vengono creati colmi orizzontali al piede della scala.
Questa opzione funziona in modo analogo all'opzione Crea.
Smusso
1 Smusso interno: Selezionare il tipo di smusso interno e
immettere le dimensioni necessarie.
2 Smusso d'angolo: Selezionare il tipo di smusso d'angolo e
immettere le dimensioni necessarie.
3 Pendenza: Imposta l'inclinazione come angolo o dimensione.
Smusso d'angolo del Definisce se vengono creati smussi d'angolo al piede scala.
piede
241
Colmi verticali
Opzione
Descrizione
Crea
Definisce se vengono creati colmi verticali.
Pendenza
Imposta l'inclinazione come angolo o dimensione. Questo valore
rende inclinato il colmo.
Scala in calcestruzzo armato (95): scheda Cosciali
Utilizzare la scheda Cosciali per creare i cosciali e i colmi sul lato sinistro, sul lato destro
oppure su entrambi i lati delle scale nello strumento di modellazione Scale in calcestruzzo
armato (95).
242
Descrizione
Pendenza
1
Altezza del colmo inferiore del cosciale.
2
Offset orizzontale del colmo inferiore dal gradino
inferiore.
3
Altezza del colmo superiore del cosciale.
4
Larghezza del cosciale.
Consente di inclinare la superficie interna dei cosciali.
È possibile definire l'inclinazione utilizzando un angolo
o una dimensione.
Smusso interno
Definisce se il bordo interno del cosciale è smussato o
meno.
Smusso esterno
Definisce se il bordo esterno del cosciale è smussato o
meno.
Altezza cosciale
Altezza del cosciale in base all'altezza totale o alla distanza dall'angolo interno/esterno del
gradino.
Scala in calcestruzzo armato (95): Scheda Antiscivolo
Utilizzare la scheda Antiscivolo per creare superfici antiscivolo nello strumento di
modellazione Scala in calcestruzzo armato (95).
243
Opzione
Descrizione
Creazione antiscivolo
Definire se vengono create superfici antiscivolo.
Crea antiscivolo sul
piede
Definisce se vengono creati antiscivolo al piede scala.
Crea taglio
Definisce se si desidera creare tagli con il profilo antiscivolo. Per
impostazione predefinita, non vengono creati tagli.
Includi in unità getto
Definire se le superfici antiscivolo vengono incluse nell'unità di
getto.
Profilo
Definire il profilo antiscivolo selezionandolo dal catalogo profili.
Rotazione
Selezionare un'opzione per ruotare il profilo antiscivolo.
Scala in calcestruzzo armato (95): Scheda Barra A
Utilizzare la scheda Barra A per definire la geometria, lo spessore del copriferro in
calcestruzzo, nonché la spaziatura e le proprietà delle barre d'armatura di un gruppo di barre
d'armatura delle scale nello strumento di modellazione Scala in calcestruzzo armato (95).
Opzione
Descrizione
Geometria e spessore del copriferro in calcestruzzo.
Spaziatura, numero di barre e spessore del copriferro in
calcestruzzo del gruppo di barre d'armatura.
244
Scala in calcestruzzo armato (95): Scheda Barra B
Utilizzare la scheda Barra B per definire la geometria, lo spessore del copriferro in
Opzioni Definire la geometria e lo spessore del copriferro in calcestruzzo dell'estremità inferiore della
dell'estremità barra B.
inferiore della
Opzione
Descrizione
barra B
Estremità inferiore semplice della barra B.
Estremità inferiore della barra B piegata una volta per
adattarla alla fondazione inferiore delle scale.
Estremità inferiore della barra B piegata due volte per
adattarla alla fondazione inferiore delle scale.
Estremità inferiore della barra B piegata fino a tre
volte per adattarla alla fondazione inferiore delle scale.
Opzioni Definire la geometria e lo spessore del copriferro in calcestruzzo dell'estremità superiore della
dell'estremità barra B.
superiore della
Opzione
Descrizione
barra B
Estremità superiore semplice della barra B.
245
Opzione
Descrizione
Estremità superiore della barra B piegata una volta per
adattarla alla geometria superiore delle scale.
Estremità superiore della barra B piegata due volte per
adattarla alla geometria superiore delle scale. La
lunghezza dell'ultimo segmento è definita dallo
spessore del copriferro.
Estremità superiore della barra B piegata due volte per
adattarla alla geometria superiore delle scale.
Spaziatura delle
barre d'armatura
Opzione
Descrizione
Spaziatura, numero di barre e spessore del
copriferro in calcestruzzo del gruppo di barre
d'armatura.
Scala in calcestruzzo armato (95): Scheda Barra C
Utilizzare la scheda Barra C per definire la geometria, lo spessore del copriferro in
246
Opzione
Descrizione
Barre I
aggiuntive
Opzione
Descrizione
Il colore viola nella finestra di dialogo contraddistingue le
barre I aggiuntive.
Definire se creare o meno le barre I aggiuntive. Selezionare
le caselle di controllo accanto ai punti viola.
Spessore del copriferro delle barre d'armatura.
Scala in calcestruzzo armato (95): Scheda Barra D
Utilizzare la scheda Barra D per definire la geometria, lo spessore del copriferro in
247
Opzione
Descrizione
Barre I Le barre I aggiuntive sono barre diritte che attraversano la barra D. È possibile creare fino a
aggiuntive quattro barre I aggiuntive.
Opzione
Descrizione
Il colore viola nella finestra di dialogo contraddistingue
le barre I aggiuntive.
Definire se creare o meno le barre I aggiuntive.
Selezionare le caselle di controllo accanto ai punti viola.
248
Scala in calcestruzzo armato (95): Scheda Barra E
Utilizzare la scheda Barra E per definire la geometria, lo spessore del copriferro in
Opzioni di
creazione
Opzione
Descrizione
No
La barra non viene creata.
Staffa
La barra viene creata come staffa.
Perno
La barra viene creata come perno.
249
Opzione
Descrizione
Opzione
Descrizione
Scala in calcestruzzo armato (95): Scheda Barra F
Utilizzare la scheda Barra F per definire la geometria, lo spessore del copriferro in
250
Opzione
Descrizione
Spaziatura, numero di barre e spessore del copriferro
in calcestruzzo del gruppo di barre d'armatura.
Scala in calcestruzzo armato (95): Scheda Barra G
Utilizzare la scheda Barra G per definire la geometria, lo spessore del copriferro in
251
Opzione
Descrizione
Barre I Le barre I aggiuntive sono barre diritte che attraversano la barra G. È possibile creare fino a
aggiuntive quattro barre I aggiuntive.
Opzione
Descrizione
Il colore viola nella finestra di dialogo
contraddistingue le barre I aggiuntive.
Definire se creare o meno le barre I aggiuntive.
Selezionare le caselle di controllo accanto ai punti
viola.
Scala in calcestruzzo armato (95): Scheda Barra H
Utilizzare la scheda Barra H per definire la geometria, lo spessore del copriferro in
252
Opzione di
creazione
Opzione di
geometria della
barra H
Opzione
Descrizione
•
Non creare la barra H
•
Crea la barra H
•
Creare solo il gruppo di barre d'armatura della
barra inferiore H
Opzione
Descrizione
Due gruppi di barre d'armatura piegiate. Definire la
geometria e lo spessore del copriferro in
calcestruzzo.
Il gruppo di barre d'armatura superiore è diritto, il
gruppo di barre d'armatura inferiore è piegato su
entrambi i lati. Definire la geometria e lo spessore
del copriferro in calcestruzzo.
Due gruppi di barre d'armatura piegiate. Definire la
geometria e lo spessore del copriferro in
calcestruzzo.
Opzione
Descrizione
Spaziatura, numero di barre d'armatura e spessore
del copriferro in calcestruzzo del gruppo di barre
d'armatura.
Scala in calcestruzzo armato (95): Scheda Barra I
Utilizzare la scheda Barra I per definire la geometria, lo spessore del copriferro in
253
Opzione
Descrizione
Posizionamento, spaziatura e spessore del copriferro in
calcestruzzo.
Spessore del copriferro in calcestruzzo dei gruppi di
barre d'armatura.
Scala in calcestruzzo armato (95): Scheda Barra J
Utilizzare la scheda Barra J per definire la geometria, lo spessore del copriferro in
d'armatura delle scale nello strumento di modellazione Scala in calcestruzzo armato (95). È
possibile creare più gruppi di barre d'armatura della barra J. Ogni gruppo è associato a un
colore diverso nella scheda Barra J.
Opzioni colore
gruppo
Opzione
Descrizione
Utilizzare l'opzione colore gruppo per definire la
combinazione di gruppi di barre d'armatura della barra J
(blu, verde, marrone) da creare.
254
Opzione
Descrizione
Posizionamento e spessore del copriferro in calcestruzzo
per i gruppi di barre d'armatura basati sulla
rappresentazione a colori.
Spessore del copriferro in calcestruzzo per tutti i gruppi
di barre d'armatura.
Scala in calcestruzzo armato (95): Scheda Barra K
Utilizzare la scheda Barra K per definire la geometria, lo spessore del copriferro in
Opzione
Descrizione
Spaziatura, numero di barre e spessore del copriferro
in calcestruzzo del gruppo di barre d'armatura.
Barre I Le barre I aggiuntive sono barre diritte che attraversano la barra K. È possibile creare fino a
aggiuntive tre barre I aggiuntive.
255
Opzione
Descrizione
Il colore viola nella finestra di dialogo
contraddistingue le barre I aggiuntive.
Definire se creare barre I aggiuntive
selezionando le caselle di controllo accanto
ai punti viola.
Spessore del copriferro delle barre
d'armatura.
Scala in calcestruzzo armato (95): Scheda Barra L
Utilizzare la scheda Barra L per definire la geometria, lo spessore del copriferro in
Opzione
Descrizione
Definire se creare un gruppo di barre d'armatura a L nella
fondazione delle scale.
Definire gli offset per i gruppi di barre d'armatura sui due
gradini superiori.
Definire la geometria per i gruppi di barre d'armatura su
tutti i gradini, ad eccezione dei due gradini superiori.
256
Opzione
Descrizione
Opzioni di
geometria della
barra L
Opzione
Descrizione
Gruppi di barre d'armatura a L.
Gruppi di barre d'armatura a L con ganci.
Scala in calcestruzzo armato (95): Scheda Immagine rete
Utilizzare la scheda Immagine rete con la scheda Attributi rete per definire le reti
pianerottolo inferiore, le reti scale e le reti pianerottolo superiore nello strumento di
modellazione Scala in calcestruzzo armato (95).
Vista laterale
Descrizione
257
1
Rete pianerottolo inferiore (superiore).
Definire gli offset e lo spessore del
copriferro della rete.
2
Rete pianerottolo inferiore (inferiore).
3
Rete scale (superiore). Definire gli offset
e lo spessore del copriferro della rete.
4
Rete scale (inferiore). Definire gli offset
e lo spessore del copriferro della rete.
5
Rete pianerottolo superiore (superiore).
6
Rete pianerottolo superiore (inferiore).
Vista superiore
Descrizione
1
Spessore del copriferro della rete pianerottolo
inferiore (superiore).
2
inferiore (inferiore).
3
Spessore del copriferro della rete scale
(superiore).
4
Spessore del copriferro della rete scale
(inferiore).
5
superiore (superiore).
6
superiore (inferiore).
Scala in calcestruzzo armato (95): Scheda Attributi rete
Utilizzare la scheda Attributi rete con la scheda Immagine rete per definire le proprietà, il
posizionamento e il tipo di creazione delle reti pianerottolo inferiore, delle reti scale e delle
reti pianerottolo superiore nello strumento di modellazione Scala in calcestruzzo armato
(95).
Posizione barra
trasversale
Descrizione
Barra trasversale sopra.
Barra trasversale sotto.
258
Tipo di creazione
Descrizione
Crea la rete come rete d'armatura.
Crea la rete come due gruppi d'armatura indipendenti.
Scala in calcestruzzo armato (95): Scheda Barre rete
Utilizzare la scheda Barre rete per definire la geometria, lo spessore del copriferro in
calcestruzzo, nonché la spaziatura e le proprietà delle barre d'armatura delle barre rete nel
pianerottolo inferiore e superiore nello strumento di modellazione Scala in calcestruzzo
armato (95). È possibile creare fino a tre gruppi di barre d'armatura.
Descrizione
1
Spessori del copriferro di tutti i gruppi di barre
rete nel pianerottolo inferiore delle scale.
Utilizzare la rappresentazione a colori nella
finestra di dialogo.
2
Spessori del copriferro verticale di tutti i gruppi
di barre rete nel pianerottolo inferiore delle
scale.
3
Spessori del copriferro di tutti i gruppi di barre
rete nel pianerottolo superiore delle scale.
4
Spessori del copriferro verticale di tutti i gruppi
di barre rete nel pianerottolo superiore delle
scale.
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio inferiori
Utilizzare la scheda Barre di ancoraggio inferiori per definire la geometria, lo spessore del
copriferro in calcestruzzo, nonché la spaziatura e le proprietà delle barre d'armatura delle
barre di ancoraggio inferiori nello strumento di modellazione Scala in calcestruzzo armato
(95). È possibile creare fino a tre gruppi di barre d'armatura.
Tipo di creazione
Opzione
Descrizione
No
Non viene creato alcun gruppo di barre d'armatura.
Type1
Gruppo di barre d'armatura di ancoraggio a L.
259
Opzione
Type2
Descrizione
Gruppo di barre d'armatura di ancoraggio diritte semplici.
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio superiori
Utilizzare la scheda Barre di ancoraggio superiori per definire la geometria, lo spessore del
barre di ancoraggio superiori nello strumento di modellazione Scala in calcestruzzo armato
(95). È possibile creare fino a tre gruppi di barre d'armatura.
Tipo di creazione
Opzione
Descrizione
No
Non viene creato alcun gruppo di barre d'armatura.
Type1
Gruppo di barre d'armatura di ancoraggio a L.
Type2
Gruppo di barre d'armatura di ancoraggio diritte semplici.
260
Opzione
Descrizione
Scala in calcestruzzo armato (95): Scheda Barre di ancoraggio a Z
Utilizzare la scheda Barre di ancoraggio a Z per definire la geometria, lo spessore del
barre di ancoraggio a Z nello strumento di modellazione Scala in calcestruzzo armato (95).
È possibile creare fino a tre gruppi di barre d'armatura.
Descrizione
1
Spessori del copriferro di tutti i
gruppi di barre di ancoraggio a Z
nel pianerottolo inferiore delle
scale.
Utilizzare la rappresentazione a
colori nella finestra di dialogo.
2
Spessori del copriferro verticale
di tutti i gruppi di barre di
ancoraggio a Z nella parte
principale delle scale.
3
Spessori del copriferro di tutti i
gruppi di barre di ancoraggio a Z
nel pianerottolo superiore delle
scale.
261
L
inf.
Lunghezza delle barre di
ancoraggio a Z che si estendono
dal pianerottolo inferiore delle
scale.
L
sup.
Lunghezza delle barre di
ancoraggio a Z che si estendono
dal pianerottolo superiore delle
scale.
Scala in calcestruzzo armato (95): Scheda Barre finali pianerottoli
Utilizzare la scheda Barre finali pianerottoli per armare i pianerottoli e definire la
geometria, lo spessore del copriferro in calcestruzzo, nonché la spaziatura e le proprietà delle
barre d'armatura finali dei pianerottoli nello strumento di modellazione Scala in
Estremità Armatura del pianerottolo inferiore.
inferiore
1
Descrizione
Barre finali pianerottoli. La geometria a U segue la
forma del pianerottolo in base agli spessori del
copriferro definiti.
Rappresentazione a colori nell'immagine: blu, verde.
2
Definire se creare o meno le barre trasversali
aggiuntive. Selezionare le caselle di controllo
accanto ai punti viola.
3
accanto ai punti rossi.
Estremità Armatura del pianerottolo superiore.
superiore
1
Descrizione
Barre finali pianerottoli. La geometria a U segue la
forma del pianerottolo in base agli spessori del
copriferro definiti.
Rappresentazione a colori nell'immagine: blu, verde.
Spessore
copriferro
laterale
2
accanto ai punti viola.
3
accanto ai punti rossi.
Opzione
Descrizione
Spessore copriferro laterale di tutti i gruppi di barre
d'armatura definiti nella scheda Barre finali pianerottoli.
262
Scala in calcestruzzo armato (95): Funzione di
Utilizzare la scheda Configurazione per definire gli spessori copriferro di default e i raggi di
piegatura di tutte le barre d'armatura create dallo strumento di modellazione Scala in
Spessore Definisce lo spessore del copriferro di default per i gruppi di barre d'armatura A - C.
copriferro per i
Opzione
Descrizione
gruppi di barre
d'armatura A - C Valore
Spessore copriferro di default definito da un valore.
Diametro barra d'armatura
Spessore copriferro di default moltiplicato per il diametro
della barra d'armatura.
Spessore Definire lo spessore copriferro di default per i gruppi di barre d'armatura D - L e di tutte le
copriferro barre d'armatura, ad eccezione dei gruppi di barre d'armatura A -C e delle reti.
generale delle
Opzione
Descrizione
barre D - L
Valore
Spessore copriferro di default definito da un valore.
Diametro barra d'armatura
Spessore copriferro di default moltiplicato per il diametro
della barra d'armatura.
Raggio di Definire il raggio di piegatura di default di tutte le barre d'armatura.
piegatura
Opzione
Descrizione
Rebar_database.inp
Raggio di piegatura di default definito dal file
rebar_database.inp.
Relativo a diametro
Raggio di piegatura di default in base al diametro della
barra d'armatura.
Raggio di piegatura
Raggio di piegatura di default definito da un valore.
Spessore Definire lo spessore copriferro di default per le reti create dallo strumento di modellazione
copriferro rete Scala in calcestruzzo armato (95).
1.8 Fondazioni
In questa sezione sono illustrati i componenti che possono essere utilizzati nelle fondazioni in
calcestruzzo.
•
Fondazione in calcestruzzo (1030) alla pagina 263
263
Fondazioni
Fondazione in calcestruzzo (1030)
Fondazione in calcestruzzo (1030) consente di creare una piastra di fondazione in
calcestruzzo nella parte inferiore di una colonna in calcestruzzo selezionata.
Oggetti creati •
Utilizzare per
Piastra di fondazione in calcestruzzo
•
Tubi di iniezione e manichette di iniezione nella colonna in calcestruzzo
•
Fino a 4 pali in calcestruzzo sotto la piastra di fondazione (opzionale)
•
Staffe per le barre d'armatura
Situazione
Descrizione
Piastra di fondazione in calcestruzzo con smussi, pali, tubi
di iniezione con manichette di iniezione curve, barre
d'armatura e staffe.
Piastra di fondazione in calcestruzzo con più di 4 bordi,
incavi nella piastra di fondazione e barre d'armatura
multiple.
Ordine di 1. Selezionare una colonna in calcestruzzo.
selezione
264
Fondazioni
2. Selezionare un punto.
La fondazione in calcestruzzo viene creata automaticamente quando viene selezionato il
punto.
Identificazione
delle parti
Parte
1
Colonna in calcestruzzo
2
Punto
Il punto definisce il nuovo livello inferiore della colonna.
Si veda anche Fondazione in calcestruzzo (1030): Scheda Immagine alla pagina 265
Fondazione in calcestruzzo (1030): Scheda Parti alla pagina 269
Fondazione in calcestruzzo (1030): Scheda Fondazione alla pagina 271
Fondazione in calcestruzzo (1030): Scheda Pali alla pagina 273
Fondazione in calcestruzzo (1030): Scheda Tubo iniezione e barra armatura alla pagina 274
Fondazione in calcestruzzo (1030): Scheda Colonna alla pagina 276
Fondazione in calcestruzzo (1030): Scheda Staffe alla pagina 277
Fondazione in calcestruzzo (1030): Scheda Immagine
Utilizzare la scheda Immagine per controllare le dimensioni delle barre d'armatura e dei tubi
di iniezione nel dettaglio Fondazione in calcestruzzo (1030).
265
Fondazioni
Dimensioni
Descrizione
Predefinito
Definisce la lunghezza dell'estensione del tubo 180 mm
di iniezione dalla parte superiore della barra
d'armatura.
Definisce l'altezza della barra d'armatura nella
colonna.
Definisce la lunghezza del gancio della barra
d'armatura.
10 * diametro
barra
d'armatura
Definisce lo spessore del copriferro superiore e 0,5 * spessore
di fondazione
di quello inferiore della barra d'armatura.
Lo spessore del copriferro inferiore viene
utilizzato solo se si lascia vuota la casella
relativa allo spessore del copriferro superiore.
Definisce lo spessore del palo.
300 mm
Il valore relativo allo spessore del palo nella
scheda Parti sostituisce questo valore.
266
Fondazioni
Descrizione
Predefinito
Definisce la distanza dalla parte inferiore della 5000 mm
fondazione alla parte inferiore del palo.
50 mm
Definisce la profondità del palo nella
fondazione.
800 mm
Definisce lo spessore della fondazione.
Definisce la distanza tra la colonna e la
fondazione.
0
Definisce l'offset verticale dal punto
selezionato.
0
Definisce l'altezza della barra d'armatura.
800 mm
Definisce l'altezza del tubo di iniezione.
580 mm
Definisce l'offset verticale per i tubi di
iniezione posteriori se i tubi sono puntati nella
stessa direzione.
Tubo di iniezione
Opzione
Descrizione
Il tubo di iniezione è un unico pezzo, con angolo di 90
gradi.
Il tubo di iniezione è un unico pezzo.
Utilizzare il valore a per definire l'inclinazione del
tubo.
267
Fondazioni
Opzione
Descrizione
Tubo di iniezione e manichetta di iniezione con
angolo di 90 gradi.
Tubo di iniezione e manichetta di iniezione inclinata.
Utilizzare il valore a per definire l'inclinazione della
manichetta.
Tubo di iniezione diritto. Non viene creata alcuna
apertura del tubo di iniezione.
268
Fondazioni
Descrizione
Predefinito
30 mm
Definisce l'altezza di un tubo di
iniezione inclinato o l'angolo della
manichetta.
Definisce l'altezza di una manichetta di 0 mm
iniezione curva.
Fondazione in calcestruzzo (1030): Scheda Parti
Utilizzare la scheda Parti per controllare le proprietà del profilo nel dettaglio Fondazione in
calcestruzzo (1030).
Fondazione di Definisce le proprietà del profilo della fondazione in calcestruzzo e dei pali in calcestruzzo.
cemento, Pali
Se non viene specificato alcun valore per lo spessore dei pali nella scheda Parti, verrà
utilizzato il valore definito nella scheda Immagine insieme a Prefisso tipo profilo palo (es.
D).
Opzione
Descrizione
s, l, a
Pos. No.
Materiale
Nome
Classe
Commento
Barre d'armatura
Opzione
Descrizione
Specifica il tipo di profilo per le barre
d'armatura.
•
Predefinito: corrispondente a Barra
d'armatura
•
Profilo polig.: catalogo profili
•
Barra d'armatura: catalogo delle barre
d'armatura
Barre di rinforzo
Definisce le dimensioni delle barre
d'armatura.
Raggio
Definisce il raggio del gancio delle barre
d'armatura.
Barre armat. appartengono a
Definisce a quale parte appartengono le
barre d'armatura.
•
269
Predefinito: corrispondente a Colonne
Fondazioni
Opzione
•
•
Tubi di iniezione
e curva
Descrizione
Fondazione di cemento: le barre
d'armatura appartengono alla
fondazione in calcestruzzo.
Colonna: le barre d'armatura
appartengono alla colonna.
Opzione
Descrizione
Tubi di iniezione
Definisce le dimensioni dei tubi di iniezione.
Curva
Definisce le dimensioni delle manichette di
iniezione.
Numero articolo
Definisce un numero articolo per la
manichetta di iniezione e il tubo di
iniezione.
I valori immessi vengono salvati
nell'attributo utente della parte.
Definisce la modalità di connessione delle
manichette di iniezione ai tubi di iniezione.
•
Predefinito: le manichette di iniezione
sono parti sciolte.
•
Guadagno unione di parti: le
manichette di iniezione vengono
aggiunte ai tubi di iniezione.
•
Distanza saldatura: le manichette di
iniezione vengono saldate ai tubi di
iniezione.
•
Colonna unità di getto: le manichette
di iniezione vengono aggiunte alla
colonna.
•
Saldato alla colonna: le manichette di
iniezione vengono saldate alla colonna.
Opzione
Descrizione
Prefisso tipo profilo palo (es. D)
Definisce il prefisso del profilo parametrico
per i pali.
Questo valore funziona solo se è stato
impostato lo spessore del palo nella scheda
Immagine.
È possibile sostituire questo valore
impostando lo spessore del palo nella scheda
Parti.
270
Fondazioni
Opzione
Descrizione
Prefisso tipo profilo barra armat.
(es. D)
Definisce il prefisso del profilo parametrico
predefinito per i profili delle barre
d'armatura.
Fondazione in calcestruzzo (1030): Scheda Fondazione
Utilizzare la scheda Fondazione per controllare la forma e le dimensioni della fondazione in
calcestruzzo e degli incavi nel dettaglio Fondazione in calcestruzzo (1030).
Tipo di
fondazione in
calcestruzzo
Opzione
Descrizione
Tipo di fondazione
rettangolare
Specifica il tipo di parte per fondazione rettangolare.
Direzione fondazione
Specifica la direzione della fondazione.
Dimensioni
fondazione in
calcestruzzo
Descrizione
Definisce l'offset dalla colonna in calcestruzzo nella direzione x.
Definisce l'offset dalla colonna in calcestruzzo nella direzione y.
271
Fondazioni
Descrizione
Specifica la forma della fondazione.
Definisce la larghezza della fondazione.
Definisce la lunghezza della parte diritta della fondazione.
Definisce l'offset dall'asse centrale della fondazione.
Definisce la larghezza della parte diritta della fondazione.
Definisce la lunghezza della fondazione.
Dimensioni incavi
Descrizione
Specifica il tipo di incavo.
Definisce la larghezza degli incavi.
Definisce la profondità degli incavi.
Definisce la distanza tra la parte inferiore della barra
d'armatura e la parte inferiore dell'incavo.
Definisce la distanza tra l'asse centrale della barra d'armatura e
il lato sinistro dell'incavo.
272
Fondazioni
Descrizione
Definisce la distanza tra l'asse centrale della barra d'armatura e
il lato destro dell'incavo.
Opzione
Descrizione
Tipo smusso per massiccia Definisce il tipo di smusso per la fondazione
rettangolare
rettangolare.
Smusso X
Definisce le dimensioni dello smusso nella direzione x.
Smusso Y
Definisce le dimensioni dello smusso nella direzione y.
Fondazione in calcestruzzo (1030): Scheda Pali
Utilizzare la scheda Pali per controllare la posizione dei pali nel dettaglio Fondazione in
Posizioni dei pali
Descrizione
Specifica la posizione e l'offset dei pali.
Definisce la distanza tra il primo palo e la colonna nella direzione x.
Definisce la distanza tra il secondo palo e la colonna nella direzione x.
Definisce la distanza tra il terzo palo e la colonna nella direzione x.
Definisce la distanza tra il quarto palo e la colonna nella direzione x.
Definisce la distanza tra il primo palo e la colonna nella direzione y.
Definisce la distanza tra il secondo palo e la colonna nella direzione y.
Definisce la distanza tra il terzo palo e la colonna nella direzione y.
Definisce la distanza tra il quarto palo e la colonna nella direzione y.
273
Fondazioni
Descrizione
Definisce l'offset del palo dalla colonna in calcestruzzo nella direzione x.
Definisce l'offset del palo dalla colonna in calcestruzzo nella direzione y.
Opzione
Descrizione
Direzione pali
Definisce la direzione dei pali.
Unisci pali a fondazione
Definisce la modalità di connessione dei pali alla
fondazione.
Fondazione in calcestruzzo (1030): Scheda Tubo iniezione e barra armatura
Utilizzare la scheda Tubo iniez. e barra armat. per controllare la creazione, il numero e la
posizione delle barre d'armatura e dei tubi di iniezione nel dettaglio Fondazione in
Opzione
Descrizione
Crea
Definisce quali parti vengono create.
Raggio piegatura tubi
iniezione
Definisce il raggio dei tubi di iniezione.
274
Fondazioni
Proprietà dei
tubi di iniezione
Descrizione
Specifica la direzione delle barre piegate.
Specifica la direzione delle manichette di iniezione.
Definisce il numero di tubi di iniezione.
Definisce la distanza centro-centro tra i tubi di iniezione.
Definisce il livello delle parti di iniezione curve.
Si tratta di un valore utile se le parti curve sono puntate nella stessa
direzione.
È possibile definire i livelli nella scheda Immagine.
275
Fondazioni
Descrizione
Esempio:
Definisce la distanza dal centro del tubo di iniezione al contorno esterno
della fondazione in calcestruzzo.
276
Fondazioni
Fondazione in calcestruzzo (1030): Scheda Colonna
Utilizzare la scheda Colonna per controllare le dimensioni del taglio della colonna nel
dettaglio Fondazione in calcestruzzo (1030).
Dimensioni
colonna
Descrizione
Definisce le dimensioni del taglio della colonna.
Definisce l'altezza del taglio della colonna.
Fondazione in calcestruzzo (1030): Scheda Staffe
Utilizzare la scheda Staffe per controllare le proprietà delle staffe nel dettaglio Fondazione
in calcestruzzo (1030).
Proprietà delle
staffe
Opzione
Descrizione
Definisce se vengono create staffe.
Definisce la lunghezza delle sovrapposizioni.
Materiale
Definisce il materiale delle staffe.
Dimensioni
Definisce le dimensioni delle staffe.
Condizioni estr.sinistra
Definisce la forma delle staffe a sinistra.
Condizioni estr.destra
Definisce la forma delle staffe a destra.
Lungh.Curvatura sinistra
Definisce la lunghezza delle staffe a sinistra.
277
Fondazioni
Opzione
Descrizione
Lungh.Curvatura destra
Definisce la lunghezza delle staffe a destra.
Metodo di creazione
Definisce il metodo di creazione delle staffe.
Definisce un commento, un nome, una classe,
una serie e un numero di partenza per le staffe.
Descrizione
Consente di selezionare il punto iniziale delle staffe, dalla parte
inferiore della colonna o dalla parte superiore delle barre
d'armatura.
Definisce l'estremità delle staffe dalla parte inferiore delle
barre d'armatura.
278
Fondazioni
2
Armatura
In questa sezione sono illustrati i componenti che possono essere utilizzati per le armature.
2.1 Armature di fondazione
Tekla Structures comprende i seguenti componenti che possono essere utilizzati per creare
automaticamente armature per le fondazioni:
Componente
Descrizione
Trave di fondazione (75) alla
pagina 279
Crea armature per una trave di fondazione in
cemento.
Armatura per plinto su pali
(76) alla pagina 281
Crea armature per un plinto su pali in cemento.
Plinto di fondazione (77) alla
pagina 286
Crea armature per un plinto di fondazione in
cemento.
Barre di ripresa alla pagina
288
Crea barre di ripresa in una fondazione e in una
sella d’appoggio per colonna.
Crea barre di ripresa in una fondazione per una
colonna.
Trave di fondazione (75)
Crea armature per una trave di fondazione in cemento.
Barre create •
•
Barre longitudinali per le superfici superiore inferiore e laterali della fondazione
Staffe
Armatura
279
Armature di fondazione
Utilizzare per
Situazione
Informazioni
aggiuntive
Travi di fondazione diritte con sezione
rettangolare
Barre principali
interamente
all’interno della
fondazione, nessuna
barra laterale,
sovrapposizione
staffe negli spigoli
della staffa.
Barre principali
sporgono dalla
fondazione, due
barre su entrambi i
lati, sovrapposizione
staffe nel centro
della superficie
superiore.
Non utilizzare Fondazioni che hanno:
per
• Sezioni trasversali non regolari
•
Prima di inziare •
•
Angoli di inclinazione o di taglio
Creare la trave di fondazione in cemento.
Calcolare l’area di armatura necessaria.
Definire le Utilizzare le schede nella finestra di dialogo Strip footing (75) per definire le proprietà degli
proprietà oggetti creati da questo componente:
Sezione
Contenuti
Si veda anche
Immagine
Spessore copriferro in cemento,
posizione delle barre laterali e
della prima staffa
Barre
principali
Classe, dimensioni, numero,
Proprietà armature
passo, e lunghezze di aderenza trave di fondazione alla
alle barre superiore, inferiore, pagina 281
sinistra, e destra
Staffe
Classe, dimensioni, numero,
passo, e tipo di curvatura delle
staffe
Attributi
Proprietà di marcatura, nome e
classe delle barre superiore,
Armatura
280
Sezione
Contenuti
inferiore, sinistra e destra e
delle staffe
Si veda anche
Ordine di 1. Trave di fondazione in cemento
selezione
Proprietà armature trave di fondazione
Lunghezza di Le lunghezze di aderenza definiscono di quanto le barre principali si estendono verso le
aderenza delle strutture adiacenti negli estremi delle travi di fondazione. Utilizzare i campi Lunghezza di
barre principali aderenza 1 nella scheda Armature principali per la primo estremità della fondazione (con la
maniglia gialla) e i campi Lunghezza di aderenza 2 per la seconda estremità della
fondazione (con la maniglia magenta).
E’ possibile definire lunghezze di aderenza separatamente per:
•
Barre superiori
•
Barre inferiori
•
Barre sul lato sinistro della fondazione
•
Barre sul lato destro della fondazione
Tipo di curvatura Per definire la posizione della sovrapposizione delle staffe nella trave di fondazione,
delle staffe selezionare un'opzione nella casella di riepilogo Tipo di curvatura della scheda Staffe. Le
opzioni sono:
Opzione
Esempi
In mezzeria
Nell’angolo
Armatura
281
Armatura per plinto su pali (76)
Crea armature per un plinto su pali.
Barre create •
•
Barre in due direzioni per le superfici superiore ed inferiore del plinto su pali
Staffe di contenimento
Utilizzare per
Situazione
Le barre inferiori concentrate
sopra i pali, le barre superiori
sotto la colonna. Due staffe di
contenimento.
Barre uniformemente distribuite
sulle superfici inferiore e
superiore. Nessuna barra lacer.
Fondazioni rettangolari con o senza
Forma plinto di fondazione e
angoli, fondazioni inclinate su un lato plinto su pali alla pagina 283
oppure su entrambi
Barre sulle superfici
superiore,inferiore, o entrambe le
sup.della fondazione
Barre d’estemità diritte o curve
•
Creare il plinto su pali in cemento.
Calcolare l’area di armature necessaria.
Definire le Utilizzare le schede nella finestra di dialogo Armatura testa palo (76) per definire le
proprietà proprietà degli oggetti creati da questo componente:
Sezione
Immagine
Contenuti
Si veda anche
Spessore copriferro in cemento,
direzione primaria della barra
Barra primaria Classe, dimensioni, ganci,
superiore
lunghezze curvatura,
distribuzione (tramite numero
o passo), e sistemazione/
Armatura
282
Distribuzione delle
barre alla pagina 284
Sezione
Barra
secondaria
superiore
Contenuti
posizione delle barre inferiore
o superiore in due direzioni
Si veda anche
Barra primaria
inferiore
Barra
secondaria
inferiore
Staffe di
contenimento
Se creare staffe di
contenimento, classe,
dimensioni, numero, passo,
posizione, tipo, orientamento, e
sovrapposizioni delle staffe di
contenimento
Attributi
Proprietà marcatura, nome, e
classe delle barre superiore,
inferiore, e delle staffe di
contenimento
nei plinti di fondazione
e nei plinti su pali alla
pagina 285
Ordine di 1. Plinto su pali
selezione
2. Pali e/o colonne
3. Cliccare il tasto centrale del mouse per terminare.
Forma plinto di fondazione e plinto su pali
Utilizzare gli strumenti Armatura testa palo (76) e Pad footing (77) per creare armature
per le seguenti sagome di fondazioni:
Sagoma
Descrizione
Rettangolare
Inclinata su due lati
Inclinata su un lato
Armatura
283
Sagoma
Descrizione
Rettangolare con spigoli tagliati
Distribuzione delle barre
Plinto di Nei plinti di fondazione, è possibile sistemare le barre d’armatura principali in:
fondazione
• Una zona di barre che hanno le stesse proprietà delle barre
•
Tre zone di barre che hanno differenti proprietà delle barre
Impostare le opzioni separatamente per le barre primarie e secondarie. Selezionare
un'opzione dalla casella di riepilogo Disposizione nella relativa scheda della finestra di
dialogo Pad footing (77).
Plinti su pali Definire l'armatura di testa palo utilizzando le seguenti proprietà nella finestra di dialogo
Armatura testa palo (76):
Campo
Descrizione
Adatta palo/colonna
Selezionare Sì per concentrare le barre
principali sulle pile e sotto le colonne.
% della largh. di pali/
colonne
Definisce l’area dove il passo delle barre è
più fitto in relazione alla larghezza del
palo o della colonna.
Ad esempio, se il diametro del palo o la
sua larghezza è pari a 500 mm, inserire
120 nel campo % largh.palo per
concentrare le barre entro un'area di 600
mm sopra il palo.
Ripartizione delle barre
(%)
Definisce la proporzione delle barre
concentrate su un palo o sotto una
colonna.
Ripartizione delle barre
(numero di barre)
Definisce il numero delle barre
concentrate su un palo o sotto una
colonna.
E’ possibile definire separatamente le seguenti proprietà per:
•
Barre principali superiori
•
Barre secondarie superiori
•
Barre principali inferiori
•
Barre secondarie inferiori
Armatura
284
Staffe di contenimento nei plinti di fondazione e nei plinti su pali
Le Staffe di contenimento sono barre d’armatura che cerchiano una fondazione in cemento
sui suoi lati.
In una fondazione è possibile creare sei differenti gruppi di staffe di contenimento. I gruppi
possono possedere diversi:
•
Classe
•
Dimensione di barre
•
Numero di barre
•
Passo
•
Forma
•
Dimensioni
Per creare staffe di contenimento per una fondazione:
1. Aprire la finestra di dialogo delle proprietà delle armature delle fondazioni e fare click
sulla scheda Barre Lacer.
2. Nella casella di riepilogo Opzioni Barra Lacer, selezionare Sì per creare le barre lacer.
3. Inserire le proprietà per i gruppi di staffe di contenimento.
Proprietà
Descrizione
Definisce i gruppi di staffe di contenimento
e la loro posizione misurata dalla barra
inferiore principale più alta (barre
secondarie).
Tekla Structures utilizza solo le informazioni
presenti nei campi, nel seguente ordine di
priorità:
1. Numero di barre e Passo
2. Numero di barre, Inizioe Fine
3. Passo, Inizioe Fine
Tipo
Definisce il numero e la posizione delle
sovrapposizioni. Le opzioni sono:
Orientamento
Le opzioni sono Predefinito, Anteriore e
Posteriore.
Armatura
285
Proprietà
p1...p4
L1...L4
Descrizione
Definisce le posizioni esatte e le lunghezze
della sovrapposizione delle staffe di
contenimento. Le posizioni vengono
misurate dall’angolo della staffa al punto
centrale della sovrapposizione.
Definisce la posizione della staffa più
elevata misurata dall’estremo della barra
principale.
L'immissione di un valore per questa
dimensione sovrascriverà la posizione
definita nel campo Fine.
Plinto di fondazione (77)
Crea le armature per un plinto di fondazione in cemento.
Barre create •
•
Utilizzare per
Barre in due direzioni per la superficie inferiore del plinto di fondazione
Situazione
Fondazione rettangolare, ganci a
90° agli estremi della barra
primaria, ganci a 180° agli
estremi della barra secondaria,
nessuna staffa di contenimento.
Armatura
286
Situazione
Fondazione rettangolare, tre zone
di barre primarie con passo
differente, Estremi delle barre
diritti, tre staffe di contenimento.
Fondazione inclinata su due lati,
due gruppi di staffe di
contenimento con passo
differente.
Fondazioni rettangolari con o senza
Forma plinto di fondazione e
angoli tagliati, le fondazioni che
plinto su pali alla pagina 283
risultano inclinate su uno o entrambi
i lati
•
Creare il plinto di fondazione in cemento.
Definire le Utilizzare le schede nella finestra di dialogo Pad footing (77) per definire le proprietà degli
Sezione
Contenuti
Si veda anche
Immagine
Spessore copriferro in cemento
Barra
principale
Disposizione, materiale,
Distribuzione delle
dimensioni, ganci, lunghezze
barre alla pagina 284
curvatura, distribuzione
(tramite numero o passo) delle
barre primarie e secondarie,
direzione della barra primaria
Barra
secondaria
Staffe di
contenimento
Materilae, dimensioni, numero,
passo, posizione, tipo,
orientamento, e
sovrapposizione delle staffe di
contenimento
Attributi
Proprietà marcatura, nome, e
materiale delle barre primarie,
Armatura
287
nei plinti di fondazione
e nei plinti su pali alla
pagina 285
Sezione
Contenuti
secondarie, e delle staffe di
contenimento
Si veda anche
Ordine di 1. Plinto di fondazione in cemento
selezione
Barre di ripresa
Starter bars for pillar (86) e Starter bars for footing (87) creano barre di inizio in una
fondazione per una colonna. Le barre di inizio possono passare attraverso un appoggio o
direttamente nella colonna. Le barre di inizio possono avere forma rettangolare o circolare.
Barre create •
•
Utilizzare per
Barre di ripresa (diritte oppure sagomate ad L)
Staffe (opzionale)
Situazione
Starter bars for footing (87)
posiziona le barre di inizio in una
fondazione con forma
rettangolare o circolare. Le barre
di inizio possono essere diritte o
sagomate ad L e possono avere
delle staffe.
Starter bars for pillar (86) crea
barre di inizio diritte o sagomate
ad L che attraversano un
appoggio rettangolare o circolare.
Le barre di inizio possono avere
staffe.
•
Creare la fondazione.
Definire le Utilizzare le seguenti schede delle finestre di dialogo Starter bars for pillar (86) e Starter
proprietà bars for footing (87) per definire le proprietà del componente:
Armatura
288
Sezione
Immagine
Contenuti
Si veda anche
86: dimensioni e posizione
delle barre, numero e passo
delle barre, tipo di staffa,
spessore del copriferro
Staffe barre di ripresa
alla pagina 289
87: dimensioni e posizione
delle barre, numero e passo
delle barre, spessore del
copriferro
Posizione
87 solo: posizione delle barre,
tipo di staffa
Posizione barre di
ripresa alla pagina 289
alla pagina 289
Parametri
Classe, dimensioni, nome, e
proprietà della marcatura delle
barre
Ordine di 1. Fondazione
selezione
2. Appoggio (solo per Starter bars for pillar (86))
Utilizzare queste opzioni per controllare le sovrapposizioni delle staffe nelle fondazioni:
Opzione
Descrizione
Sovrapposizione sul lato della staffa
ganci a 45° negli estremi della barra
Sovrapposizione sugli angoli della
staffa
Sovrapposizione sugli angoli della
staffa
Se le barre di ripresa sono con forma
circolare, occorre definire la
lunghezza della loro sovrapposizione.
Armatura
289
Posizione barre di ripresa
Quando si utilizza Starter bars for footing (87), è necessario definire la posizione delle
barre di inizio. Immettere la distanza tra il centro del gruppo barre e il centro della
fondazione, nelle due direzioni:
2.2 Armature di trave, colonna, e lastra
Tekla Structures comprende i seguenti componenti che possono essere utilizzati per creare
automaticamente armature per travi, colonne e lastre:
•
Barre rete alla pagina 291
•
Barre rete per area alla pagina 296
•
Armatura lastre (18) alla pagina 303
•
Strumento armatura soletta alla pagina 305
•
Armatura trave (63) alla pagina 309
•
Armatura doppio T (64) alla pagina 312
•
Armatura d’estremità trave (79) alla pagina 314
•
Armatura mensola (81) alla pagina 318
•
Armatura colonne circolari (82) alla pagina 323
•
Armatura colonna rettangolare (83) alla pagina 326
•
Armatura di fori su lastre e muri (84) alla pagina 337
•
Creazione ed armatura dei fori (85) alla pagina 339
•
Braced girder (88) alla pagina 343
•
Trave controventata (89) alla pagina 360
•
Serie di reti d'armatura nell'area (89) alla pagina 377
•
Armatura pannello alla pagina 381
•
Rete con diverse dimensioni di barra alla pagina 388
•
Ancoraggi incorporati (8) alla pagina 392
•
Inserto (1008) alla pagina 422
•
Armatura trave continua alla pagina 432
Armatura
290
Armature di trave, colonna, e lastra
Barre rete
Barre rete crea un'armatura per solette o pareti in calcestruzzo.
Oggetti creati •
•
Utilizzare per
Barre principali
Barre trasversali
Situazione
Descrizione
Armatura per la superficie inferiore o
superiore dell'elemento in calcestruzzo o per
entrambe.
Ordine di 1. Selezionare una soletta in calcestruzzo.
selezione
L'armatura viene creata automaticamente.
Si veda anche Barre rete: scheda Immagine alla pagina 291
Barre rete: scheda Lavorazioni alla pagina 293
Barre rete: scheda Condizioni estremità barra alla pagina 295
Barre rete: scheda Attributi alla pagina 296
Barre rete: scheda Immagine
Utilizzare la scheda Immagine per definire la modalità di creazione delle barre superiori e
inferiori nello strumento di modellazione Barre rete.
Armatura
291
Opzione
Descrizione
Crea barre
•
Barre superiori con barre principali sopra le barre
secondarie
•
Barre superiori con barre secondarie sopra le barre
principali
•
Nessuna barra
Le stesse opzioni sono disponibili anche per le barre inferiori.
Il valore definito nella casella è lo spessore del copriferro per il
layer superiore/inferiore.
Uguale a inferiore
Selezionare se le barre superiori vengono create utilizzando le
stesse proprietà delle barre inferiori.
Se si seleziona No, inserire le proprietà della barra superiore.
Tipo di barra
Selezionare se le barre vengono create come gruppo di barre o
come rete.
Dimensioni
Selezionare il diametro di una barra.
È possibile impostare separatamente le dimensioni per le barre
principali e secondarie superiori e per le barre principali e
secondarie inferiori.
Tipo
Definire la resistenza dell'acciaio utilizzato nelle barre.
È possibile impostare separatamente il tipo per le barre
Tipo di passo
Selezionare se il passo è basato sul numero di barre o sul valore
del passo.
Armatura
•
Per passi: inserire la distanza tra le barre nella casella
Passo.
•
Numero di barre: inserire il numero di barre nella casella
Numero di barre.
292
Opzione
Descrizione
Passo
Distanza tra le barre.
Tekla Structures calcola il numero di barre.
È possibile impostare separatamente il passo per le barre
Numero di barre
Numero di barre.
Tekla Structures calcola la distanza tra le barre.
È possibile impostare separatamente il numero di barre per le
barre principali e secondarie superiori e per le barre principali e
Direzione barre principali La direzione delle barre principali. Utilizzare questa opzione per
modificare la direzione delle barre.
Le opzioni sono:
•
Auto
•
Utilizzo direzione x soletta
•
Utilizzo direzione y soletta
•
Utilizzo direzione x globale
•
Utilizzo direzione y globale
Se l'opzione Auto è selezionata, le barre principali vengono
create lungo i due lati paralleli più lunghi di una soletta. Se non
sono presenti lati paralleli, le barre vengono create lungo la
direzione x della soletta.
Direzione superiore
Selezionare i lati da considerare come lati superiori e inferiori
della soletta.
Se l'opzione Auto è selezionata, le barre vengono create sul
lato con l'area maggiore.
Barre rete: scheda Lavorazioni
Utilizzare la scheda Lavorazioni per controllare la modalità di distribuzione delle barre nello
strumento di modellazione Barre rete.
Opzione
Descrizione
Distanze dal bordo della
barra
Definire la distanza dal bordo delle barre.
Regolazione
Selezionare la modalità di distribuzione delle barre.
Le stesse opzioni sono disponibili sia per le barre principali che
per quelle secondarie.
Armatura
293
Opzione
Descrizione
Distribuzione regolarizzata su parametro di passo.
Per valore passo esatto con primo passo flessibile senza prima
barra.
Per valore passo esatto con ultimo passo flessibile senza ultima
barra.
Per valore passo esatto con primo e ultimo passo variabili senza
prima e ultima barra.
Per valore passo esatto con primo passo flessibile.
Per valore passo esatto con ultimo passo flessibile.
Per valore passo esatto con primo e ultimo passo variabili.
Armatura
294
Opzione
Descrizione
Raggruppamento barre
Selezionare se le barre rastremate vengono raggruppate o
meno.
Se si raggruppano le barre rastremate, selezionare la modalità
di gestione delle barre lungo il bordo rastremato.
•
Le barre rastremate vengono gestite normalmente.
•
Crea tutte le barre possibili con la stessa lunghezza nel
bordo rastremato.
Fori
Selezionare la modalità di gestione delle barre accanto alle
aperture.
Lunghezza minima della
barra da creare
•
Taglia barre nei fori: se si seleziona Sì, le barre vengono
tagliate nelle aperture ma non vengono tagliate altrimenti.
•
Dimensioni minime fori: il valore minimo di accorciamento
della barra. I valori inferiori vengono ignorati.
•
Spessore copriferro nei fori: distanza tra il punto iniziale/
finale della barra e il bordo dell'apertura.
Le barre più corte di questo valore non vengono create.
Barre rete: scheda Condizioni estremità barra
Utilizzare la scheda Condizioni estremità barra per controllare lo spessore del copriferro e i
ganci delle barre nello strumento di modellazione Barre rete.
Opzione
Descrizione
Spessore copriferro
laterale
Armatura
•
Differente ciascun lato: ciascuna estremità di un gruppo di
barre può avere distanze diverse dai bordi della parte.
•
Uguale tutti i lati: tutte le estremità dei gruppi di barre
presentano la stessa distanza dal bordo della parte.
295
Opzione
Descrizione
Condizioni estremità
•
Crea un gancio di 90° a un'estremità specificata della barra.
•
Crea un gancio di 135° a un'estremità specificata della
barra.
•
barra.
•
Crea una barra diritta senza gancio all'estremità specificata
di una barra.
Raggio di piegatura
Raggio di piegatura alle estremità della barra
Lunghezza di piegatura
Lunghezza di piegatura alle estremità della barra
Barre rete: scheda Attributi
Utilizzare la scheda Attributi per controllare il gruppo di barre o le proprietà della rete nello
strumento di modellazione Barre rete.
Opzione
Descrizione
Nome
Nome del gruppo di barre o della rete.
Prefisso
Prefisso per il numero di posizione della parte del gruppo di
barre o della rete.
Numero partenza
Numero di partenza per il numero di posizione della parte del
gruppo di barre o della rete.
Classe
Classe del gruppo di barre o della rete.
Se si crea una rete, viene considerata solo la classe di barre
principali.
Armatura
296
Barre rete per area
Barre rete per area crea un'armatura per solette o pareti in calcestruzzo.
Oggetti creati •
•
Utilizzare per
Barre principali
Barre trasversali
Situazione
Descrizione
Armatura per la superficie inferiore o
superiore dell'elemento in calcestruzzo o per
entrambe.
Ordine di 1. Selezionare una soletta in calcestruzzo.
selezione
2. Selezionare un gruppo di punti per definire un poligono di lavoro.
Si veda anche Barre rete per area: scheda Immagine alla pagina 297
Barre rete per area: scheda Lavorazioni alla pagina 300
Barre rete per area: scheda Condizioni estremità barra alla pagina 302
Barre rete per area: scheda Attributi alla pagina 303
Barre rete per area: scheda Immagine
Utilizzare la scheda Immagine per definire la modalità di creazione delle barre superiori e
inferiori nello strumento di modellazione Barre rete per area.
Armatura
297
Opzione
Crea barre
Descrizione
•
Barre superiori con barre principali sopra le barre secondarie
•
Barre superiori con barre secondarie sopra le barre principali
•
Nessuna barra
Le stesse opzioni sono disponibili anche per le barre inferiori.
Il valore definito nella casella è lo spessore del copriferro per il layer
superiore/inferiore.
Perimetro area
rete
Selezionare il contorno che deve
seguire la rete.
•
Parte, ad esempio:
•
Poligono, ad esempio:
Le reti negli esempi vengono create
selezionando gli stessi punti con
perimetri area rete diversi.
•
Parte
•
Poligono
Armatura
298
Opzione
Descrizione
• Parte + poligono, ad esempio:
•
Poligono + parte
Uguale a
inferiore
Selezionare se le barre superiori vengono create utilizzando le stesse
proprietà delle barre inferiori.
Se si seleziona No, inserire le proprietà della barra superiore.
Tipo di barra
Selezionare se le barre vengono create come gruppo di barre o come
rete.
Dimensioni
Selezionare il diametro di una barra.
È possibile impostare separatamente le dimensioni per le barre principali
e secondarie superiori e per le barre principali e secondarie inferiori.
Tipo
Definire la resistenza dell'acciaio utilizzato nelle barre.
È possibile impostare separatamente il tipo per le barre principali e
secondarie superiori e per le barre principali e secondarie inferiori.
Tipo di passo
Passo
Selezionare se il passo è basato sul numero di barre o sul valore del
passo.
•
Per passi: inserire la distanza tra le barre nella casella Passo.
•
Numero di barre: inserire il numero di barre nella casella Numero
di barre.
Distanza tra le barre.
Tekla Structures calcola il numero di barre.
È possibile impostare separatamente il passo per le barre principali e
secondarie superiori e per le barre principali e secondarie inferiori.
Numero di barre Numero di barre.
Tekla Structures calcola la distanza tra le barre.
È possibile impostare separatamente il numero di barre per le barre
principali e secondarie superiori e per le barre principali e secondarie
inferiori.
Direzione barre
principali
La direzione delle barre principali. Utilizzare questa opzione per
modificare la direzione delle barre.
Le opzioni sono:
Armatura
299
Opzione
Descrizione
•
Auto
•
Utilizzo direzione x soletta
•
Utilizzo direzione y soletta
•
Utilizzo direzione x globale
•
Utilizzo direzione y globale
Se l'opzione Auto è selezionata, le barre principali vengono create lungo
i due lati paralleli più lunghi di una soletta. Se non sono presenti lati
paralleli, le barre vengono create lungo la direzione x della soletta.
Direzione
superiore
Selezionare i lati da considerare come lati superiori e inferiori della
soletta.
Se l'opzione Auto è selezionata, le barre vengono create sul lato con
l'area maggiore.
Barre rete per area: scheda Lavorazioni
Utilizzare la scheda Lavorazioni per controllare la modalità di distribuzione delle barre nello
strumento di modellazione Barre rete per area.
Opzione
Descrizione
Distanze dal bordo barra Definire la distanza dal bordo delle barre.
Regolazione
Selezionare la modalità di distribuzione delle barre.
Le stesse opzioni sono disponibili sia per le barre principali che
per quelle secondarie.
Distribuzione regolarizzata su parametro spaziatura.
Per valore passo esatto con primo passo flessibile senza prima
barra.
Armatura
300
Opzione
Descrizione
Per valore passo esatto con ultimo passo flessibile senza ultima
barra.
Per valore passo esatto con primo e ultimo passo variabili senza
prima e ultima barra.
Per valore passo esatto con primo passo flessibile.
Per valore passo esatto con ultimo passo flessibile.
Per valore passo esatto con primo e ultimo passo variabili.
Raggruppamento barre
Selezionare se le barre rastremate vengono raggruppate o
meno.
Se si raggruppano le barre rastremate, selezionare la modalità
di gestione delle barre lungo il bordo rastremato.
•
Le barre rastremate vengono gestite normalmente.
Armatura
301
Opzione
Descrizione
•
Crea tutte le barre possibili con la stessa lunghezza nel
bordo rastremato.
Fori
Selezionare la modalità di gestione delle barre accanto alle
aperture.
Lunghezza minima della
barra da creare
•
Taglia barre nei fori: se si seleziona Sì, le barre vengono
tagliate nelle aperture ma non vengono tagliate altrimenti.
•
Dimensioni minime fori: il valore minimo di accorciamento
della barra. I valori inferiori vengono ignorati.
•
Spessore copriferro nei fori: distanza tra il punto iniziale/
finale della barra e il bordo dell'apertura.
Le barre più corte di questo valore non vengono create.
Barre rete per area: scheda Condizioni estremità barra
Utilizzare la scheda Condizioni estremità barra per controllare lo spessore del copriferro e i
ganci delle barre nello strumento di modellazione Barre rete per area.
Opzione
Descrizione
Spessore copriferro
laterale
•
Differente ciascun lato: ciascuna estremità di un gruppo di
barre può avere distanze diverse dai bordi della parte.
•
Uguale tutti i lati: tutte le estremità dei gruppi di barre
presentano la stessa distanza dal bordo della parte.
Condizioni estremità
•
Crea un gancio di 90° a un'estremità specificata della barra.
•
barra.
Armatura
302
Opzione
Descrizione
•
barra.
•
Crea una barra diritta senza gancio all'estremità specificata
di una barra.
Raggio di piegatura
Raggio di piegatura alle estremità della barra
Lunghezza di piegatura
Lunghezza di piegatura alle estremità della barra
Barre rete per area: scheda Attributi
Utilizzare la scheda Attributi per controllare il gruppo di barre o le proprietà della rete nello
strumento di modellazione Barre rete per area.
Opzione
Descrizione
Nome
Nome del gruppo di barre o della rete.
Prefisso
Prefisso per il numero di posizione della parte del gruppo di
barre o della rete.
Numero partenza
Numero di partenza per il numero di posizione della parte del
gruppo di barre o della rete.
Classe
Classe del gruppo di barre o della rete.
Se si crea una rete, viene considerata solo la classe di barre
principali.
Armatura lastre (18)
Crea armature per una lastra in cemento.
Barre create •
•
Barre principali della lastra
Barre trasversali della lastra
Armatura
303
Utilizzare per
Situazione
Barre lastra (18) crea armature per
la lastra nella superficie inferiore o
superiore, oppure per entrambe.
Vedere Proprietà armatura delle lastre
alla pagina 305.
•
Creare la lastra in cemento.
Definire le Utilizzare le schede nella finestra di dialogo Barre lastra (18) per definire le proprietà degli
Sezione
Immagine
Contenuti
Si veda anche
Spessore del copriferro, quali
Proprietà armatura
barre creare (inferiore/
delle lastre alla pagina
superiore/entrambe), direzione 305
della barra principale, quali
sono i lati definiti come
superiore e inferiore
Barre inferiori Materiale, dimensioni, passo e Proprietà armatura
tipo di generazione delle barre delle lastre alla pagina
inferiori, spessore del
305
copriferro sui lati della lastra,
posizione delle barre trasversali
in relazione alle barre
principali, uncini terminali e
lunghezze di curvatura
Barre superiori Materiale, dimensioni, passo e
tipo di generazione delle barre
superiori, spessore del
copriferro sui lati della lastra,
posizione delle barre trasversali
in relazione alle barre
Armatura
304
Sezione
Attributi
Contenuti
principali, uncini terminali e
lunghezze di curvatura
Si veda anche
Proprietà di marcatura, nome,
e classe delle barre
Ordine di 1. Lastra in cemento
selezione
Proprietà armatura delle lastre
Tekla Structures crea armature lastra utilizzando le proprietà specificate nella finestra di
dialogo Barre lastra (18):
Campo
Crea barre
Direzione barra
primaria
Descrizione
Definisce su quale superficie creare barre. Le opzioni sono:
•
Entrambi i lati
•
Lato inferiore
•
Lato superiore
Definisce la direzione delle barre primarie. Utilizzare per
cambiare la direzione delle barre. Le opzioni sono:
•
Utilizza direzione in x della lastra
•
Utilizza direzione in y della lastra
•
Utilizza direzione globale in x
•
Utilizza direzione globale in y
Direzione
superiore
Definisce quali sono i lati della lastra definiti come
inferiore e superiore.
Tipo di
generazione delle
barre
Definisce se Tekla Structures tratta le barre come gruppo
o rete.
Posizione barra
trasversale
Definisce se le barre trasversali sono posizionate sopra o
sotto le barre principali.
Condizioni
estremità
Gli angoli degli uncini alle estremità delle barre. Le
opzioni sono Diritti, 90, 135 e 180 gradi.
Lunghezza di
curvatura
Le lunghezze delle curvature alle estremità delle barre.
Armatura
305
Strumento armatura soletta
Strumento armatura soletta consente di creare armature per solette in calcestruzzo di
forma irregolare. Le armature vengono create come gruppi di barre d'armatura. È inoltre
possibile giuntare le barre d'armatura.
Oggetti creati •
Armature
Utilizzare per
Situazione
Descrizione
Soletta con armatura
Prima di iniziare Creare una lastra.
selezione
2. Selezionare i punti per definire la direzione delle barre d'armatura.
3. Se l'area nella quale inserire armature è impostata su Per poligono, selezionare i punti
poligonali per definire l'area rinforzata.
Si veda anche Strumento armatura soletta: Scheda Parametri alla pagina 306
Strumento armatura soletta: Scheda Avanzate alla pagina 307
Strumento armatura soletta: Scheda Parametri
Utilizzare la scheda Parametri per controllare le proprietà delle armature, lo spessore del
copriferro, nonché l'area e la spaziatura delle barre d'armatura nello strumento di
modellazione Strumento armatura soletta.
Barre d'armatura
Opzione
Descrizione
Prefisso
Marca iniziale
parte.
Nome
Definisce il nome per le barre d'armatura.
Tekla Structures utilizza il nome nel disegno e nei report.
Dimensione
Materiale
Definisce la resistenza dell’acciaio utilizzato nelle barre
d’armatura.
Armatura
306
Opzione
Descrizione
Classe
Utilizzare la Classe per raggruppare l'armatura.
Ad esempio, è possibile visualizzare l'armatura di classi diverse in
colori differenti.
Spessore
copriferro
Opzione
Descrizione
Spessore copriferro
Definisce lo spessore del copriferro sui diversi lati del solaio.
Profondità
Definisce il copriferro, dalla parte superiore o da quella inferiore
del solaio.
Valore profondità
Definisce il valore di profondità per lo spessore del copriferro.
Passo ed area
Opzione
Descrizione
Metodo del passo
Definisce il metodo del passo delle barre d'armatura.
Numero di barre
Definisce il numero di barre in un'armatura.
Passo
Definisce lo spazio tra le barre d'armatura.
Adattamenti
Definisce la modalità di posizionamento delle barre d'armatura
nel solaio.
Il posizionamento è basato sulla larghezza del solaio e lo
spessore del copriferro ai lati.
Area in cui inserire le
armature
•
Passo obbiettivo: Le barre d'armatura sono posizionate con
passo uniforme.
•
Passo esatto: copriferro al lato destro/sinistro: Le barre
d'armatura sono posizionate partendo dal lato destro/
sinistro.
•
Passo esatto: centrato (entrambi i copriferro): Le barre
d'armatura sono centrate e posizionate a distanza uguale dai
lati.
Definisce l'area in cui inserire le armature nel solaio.
•
Per perimetro parte: Le barre d'armatura vengono create
nell'intera area del solaio.
•
Per poligono: Le barre d'armatura vengono create in un'area
a forma poligonale selezionata del solaio.
Strumento armatura soletta: Scheda Avanzate
Utilizzare la scheda Avanzate per controllare le proprietà dei ganci terminali, delle giunzioni
e delle aperture delle barre d'armatura nello strumento di modellazione Strumento armatura
soletta.
Armatura
307
Estremità barre
Opzione
Descrizione
Inizio/Fine
Definisce il tipo di ganci da utilizzare alle estremità
delle barre d'armatura.
Se si seleziona Gancio personalizzato, è possibile
definire Angolo, Raggio e Lunghezza del gancio
personalizzato.
Giunzione
Angolo
Definisce l'angolo del gancio immettendo un valore
compreso tra –180 e +180 gradi.
Raggio
Definisce il raggio interno di piegatura del gancio.
Lunghezza
Definisce la lunghezza della parte diritta del gancio.
Opzione
Descrizione
Barre di giunzione
Definisce se le barre d'armatura includono o meno
giunzioni.
Lunghezza massima della barra
Definisce la lunghezza massima delle barre d'armatura
prima che le barre vengano giuntate.
Giunzione nella stessa sezione
trasversale
Definisce quante barre d'armatura possono essere
giuntate nella stessa posizione.
Simmetria della giunzione
•
1/1 = tutte le barre d'armatura vengono giuntate
nella stessa sezione trasversale.
•
1/2 = le barre d'armatura vengono giuntate
alternatamente nella stessa sezione trasversale.
•
1/3 = una barra d'armatura ogni tre viene giuntata
nella stessa sezione trasversale.
•
1/4 = una barra d'armatura ogni quattro viene
giuntata nella stessa sezione trasversale.
Definisce la simmetria applicata quando le barre
d'armatura vengano giuntate.
•
Asimmetrico: La serie di giunzione della barra
d'armatura non è simmetrica e la lunghezza
irregolare è in un solo lato.
•
Simmetrico con lunghezze diverse ai lati: La serie
di giunzione della barra d'armatura è simmetrica
con lunghezze diverse ai lati.
•
Simmetrico con lunghezza diversa al centro: La
serie di giunzione della barra d'armatura non è
simmetrica con lunghezza irregolare al centro.
Offset giunzione
Definisce l'offset del punto centrale della giunzione dal
punto in cui le barre d'armatura si intersecano
originariamente.
Distanza minima di suddivisione
Definisce la distanza longitudinale minima tra due
giunzioni nelle barre consecutive.
Armatura
308
Opzione
Descrizione
Tipo di giunzione
Definisce il tipo di giunzione.
Lunghezza sovrapposizione
Definisce la lunghezza di sovrapposizione.
Aperture
Opzione
Descrizione
Taglia barre all'apertura
Definisce se le barre d'armatura vengono tagliate nelle
aperture del solaio.
Spessore copriferro per
aperture
Definisce lo spessore del copriferro sui lati delle aperture.
Dimensioni minime di
apertura grande
Definisce la dimensione minima dell'apertura considerata
grande.
Questo campo è disponibile se si imposta Taglia barre
all'apertura su Solo ad apertura grande.
Armatura trave (63)
Crea un’armatura per una trave in cemento.
Barre create •
Utilizzare per
Barre longitudinali principali
•
Barre angolari e laterali
•
Staffe principali
•
Staffe per uno o due sporgenze
Situazione
Trave rettangolare
Travi sagomate ad L (profili
ad RCL)
Armatura
309
Situazione
Profili RCX
Travi a T rovescie (Profili
RCDL)
•
Creare la trave in cemento.
Definire le Utilizzare le schede nella finestra di dialogo Beam reinforcement (63) per definire le
Sezione
Contenuti
Si veda anche
Parametri
Spessore del copriferro,
Proprietà armatura
numero, dimensioni e posizione trave alla pagina 311
delle barre, dimensioni delle
staffe, opzione per il
posizionamento delle barre
principali solo all'interno delle
staffe principali o distribuite
alle sporgenze
Passo staffe
Distanze dalle estremità della Armature travi (63):
parte alla prima staffa, numero Scheda Passo staffe
di spazi e passo delle staffe
alla pagina 312
principali e con sporgenza in
cinque zone lungo la lunghezza
della parte, opzione per creare
staffe diverse in due sporgenze,
metodo degli spazi delle staffe
con sporgenza
Avanzate
Materiale, nome, classe e
proprietà di marcatura delle
Armatura
310
Sezione
Contenuti
barre inferiore, superiore e
laterali e staffe principali e con
sporgenza
Si veda anche
Ordine di 1. Trave in cemento
selezione
Proprietà armatura trave
Utilizzare i seguenti campi della scheda Parametri nella finestra di dialogo Beam
reinforcement (63) per definire le proprietà dell'armatura della trave:
Dimensioni staffa princ
Dimensioni delle barre angolari
Dimensioni staffa con sporgenza
Numero di barre
Dimensioni delle barre
Armatura
311
Armature travi (63): Scheda Passo staffe
Utilizzare la scheda Stirrup spacing del box di dialogo Beam reinforcement (63) per
definire il passo delle staffe della trave.
Tipo di passo Definisce la modalità di distribuzione delle staffe con sporgenza lungo la trave. Le opzioni
delle staffe sono:
aggiuntive
Opzione
Descrizione
Obiettivo
Tekla Structures crea spaziature uguali tra le barre, utilizzando il
valore di passo più vicino possibile a quello specificato
dall'utente. Si tratta dell'impostazione predefinita.
Esatto
Il primo e l'ultimo spazio di una zona si modificano
automaticamente per regolare la distribuzione delle barre. Gli
spazi al centro di ciascuna zona sono della misura esatta
specificata.
Armatura doppio T (64)
Crea trefoli precompressi ed altre armature per un doppio T in cemento.
Barre create •
Trefoli precompressi in nervature a doppio T
•
Staffe in nervature a doppio T
•
Rete d’armatura sulla superficie superiore del doppio T
Utilizzare per
Situazione
Trefoli diritti
Differente modello e numero di trefoli
Differente forma e passo delle staffe
Creare il doppio T in cemento.
Armatura
312
•
Calcolare l’area necessaria di trefoli ed altre armature.
Definire le Utilizzare le schede nella finestra di dialogo Double tee reinforcement (64) per definire le
Sezione
Contenuti
Si veda anche
Parametri
Spessore copriferro in cemento, Proprietà armatura
dimensioni, numero, e sagoma doppio T alla pagina
dei trefoli, dimensioni e tipo
313
staffe, dimensioni e passo delle
barre longitudinali ed
incrociate nella rete
Passo staffe
Distanza dagli estremi della
parte alla prima staffa, numero
di spazi e passo delle staffe in
cinque zone lungo la parte
Avanzate
Materiale, nome, classe, e
proprietà di marcatura dei
trefoli, staffe, e delle barre
della rete
Ordine di 1. Doppio T in cemento
selezione
Proprietà armatura doppio T
Modello trefoli Utilizzare le seguenti opzioni per controllare il tipo di modello dei trefoli nelle nervature a
doppio T:
Griglia
Sfalsato 1°
Sfalsato 2°
Staffe Utilizzare le seguenti opzioni per controllare le staffe ed i ganci della staffa nei doppi T:
Armatura
313
Opzione
Esempio
Chiuso
Aperto
Aperto con ganci
a 90°
Aperto con ganci
a 135°
Aperto con ganci
a 180°
Armatura d’estremità trave (79)
Crea un’armatura per un estremo di una trave in cemento oppure una trave di fondazione.
Barre create •
Barre orizzontali sagomate ad U (tipi 1 e 2)
Armatura
314
•
Barre verticali sagomate ad U (tipi 3A e 3B)
•
Barre di sospensione oblique (tipo 4)
•
Staffe (tipi 5A e 5B)
Barre a U orizzontali (tipo 2)
Barre a U orizzontali (tipo 1)
Barra obliqua (tipo 4)
Barre verticali ad U (tipo 3A)
Staffe (tipo 5A)
Barre verticali ad U (tipo 3B)
Staffe (tipo 5B)
Utilizzare per
Situazione
Estremo normale
Utilizzare barre 3A e 5A per l'estremità
della trave.
Estremo dapped
Foro per un bullone di
ancoraggio nella parte tagliata
della trave
Travi e travi di fondazione che
hanno una sezione
rettangolare
Armatura
315
Non utilizzare Parti con sezione irregolare.
per
Prima di inziare • Creare la trave in cemento oppure la trave di fondazione.
•
Definire le Utilizzare le schede nella finestra di dialogo Rinforzo d'estremità (79) per definire le
Sezione
Contenuti
Si veda anche
Immagine
Spessore copriferro, distanze
dalla superficie in cemento alle
barre, angolo della barra 4
Barre
Quote di ciascun tipo di barra,
quali barre creare, opzione per
la giunzione delle barre 3A e
3B
Gruppi
Numero e passo delle barre in
ciascun tipo di gruppo di barre.
Se il passo è variabile, inserire
ciascun valore singolarmente.
Barre d’armatura
estremo trave alla
pagina 316
Nella casella di riepilogo Barra
4, selezionare Sì per creare la
barra.
Attributi
Classe, dimensioni, classe, e
proprietà marcatura delle barre
Ordine di 1. Selezionare la trave in calcestruzzo oppure la trave di fondazione.
selezione
2. Selezionare la posizione.
Barre d’armatura estremo trave
Barre 1 e 2 nel piano orizzontale alla pagina 316
Barre verticali ad U 3A e 3B alla pagina 317
Staffe 5A e 5B alla pagina 318
Armatura
316
Barre 1 e 2 nel piano orizzontale
Utilizzare le seguenti opzioni per creare travi e barre nella parte inferiore della trave, nei
piani orizzontali:
Opzione
Descrizione
Due barre per piano. Una nel
centro della trave, l’altra si
estende dai lati della trave
Una barra per piano, che si
estende dai lati della trave
Una barra per piano, nel centro
della trave
Due barre identiche,
sovrapposte per piano
Per creare barre nella parte superiore della trave (attorno ad un foro), inserire le dimensioni
per la barra 2.
Barre verticali ad U 3A e 3B
Per creare barre verticali a forma di U, inserire le quote per:
•
Barra 3A: per la parte tagliata della trave.
•
Barra 3B: per la parte superiore della trave.
Barre di È possibile creare barre verticali ad U (barre di tipo 3) da due barre unite con una giunzione.
giunzione 3 A tale scopo, utilizzare la casella di riepilogo seguente della scheda Barre:
Armatura
317
Se si sceglie di unire le barre con una giunzione, è possibile selezionare il tipo di giunzione:
Opzione
Descrizione
Sovrapposizione
superiore
Crea una giunzione con sovrapposizione sopra la
linea centrale orizzontale dell'estremità della trave.
Sovrapposizione
inferiore
Crea una giunzione con sovrapposizione sotto la
linea centrale orizzontale dell'estremità della trave.
Sovrapposizione destra Crea una giunzione con sovrapposizione centrata
e sinistra
sulla linea centrale orizzontale dell'estremità della
trave.
Connettore
Crea un connettore.
Giunzione con
saldatura
Crea una giunzione saldata.
Per le giunzioni con sovrapposizione, è possibile definire la lunghezza della sovrapposizione L
e se le barre si trovano una sull'altra o una parallela all'altra.
Per tutti i tipi di giunzione, è possibile definire l'offset del punto centrale della giunzione
dalla linea centrale orizzontale dell'estremità della trave.
Staffe 5A e 5B
Per creare staffe per le estremità della trave, inserire le dimensioni per:
•
Barra 5A: per la parte tagliata della trave.
•
Barra 5B: per la parte superiore della trave.
Armatura mensola (81)
Armatura mensola (81) crea un’armatura per una o due mensole in un pilastro in
calcestruzzo. Le due mensole devono avere stesso livello superiore, stesso spessore, e
posizione orizzontale.
Oggetti creati •
•
Barre principali
Staffe
Armatura
318
•
Utilizzare per
Barre aggiuntive
Situazione
Descrizione
Due mensole, smussate ed
arrotondate, con stesso livello
superiore, stesso spessore, e
posizione orizzontale.
Due barre aggiuntive che si
intersecano.
Una mensola diritta.
Una barra aggiuntiva.
Limitazioni Non utilizzare Armatura mensola (81) per due mensole molto diverse.
Prima di iniziare •
•
Creare la colonna e la trave in cemento.
Creare le mensole. Utilizzare Connessione mensola (14) o Connessione appoggio per
creare le mensole.
Ordine di 1. Selezionare la parte principale (pilastro in calcestruzzo).
selezione
2. Selezionare le parti secondarie (una o più mensole).
3. Fare click con il tasto centrale del mouse per creare l'armatura.
Si veda anche Armatura mensola (81): Scheda Armature principali alla pagina 320
Armatura
319
Armatura mensola (81): Schede Staffe/Staffe trasversali/Irrigidimenti diagonali alla pagina
321
Armatura mensola (81): Scheda Barre aggiuntive alla pagina 322
Armatura mensola (81): Scheda Armature principali
Utilizzare la scheda Barre principali per controllare la lunghezza delle barre principali, lo
spessore del copriferro, il passo della barra d'armatura e le proprietà della barra d'armatura
nello strumento di modellazione Armatura mensola (81).
Opzione
Descrizione
Definisce la lunghezza della barra principale.
Definisce la distanza dalla superficie esterna alla barra
principale.
Opzione
Descrizione
Materiale
Definisce la resistenza dell'acciaio utilizzato nelle barre
d'armatura.
Dimensione
Nome
Definisce un nome per le barre principali.
Classe
Ad esempio, è possibile visualizzare l'armatura di classi diverse
in colori differenti.
Prefisso
Numero di
partenza
Definisce un numero di partenza per la marca di posizione
della parte.
Armatura
320
Opzione
Descrizione
Copriferro
Definisce lo spessore del copriferro.
Numero di barre
Definisce il numero di barre dell'armatura.
Passo barre
Definisce il passo tra le barre d'armatura.
Armatura mensola (81): Schede Staffe/Staffe trasversali/Irrigidimenti diagonali
Utilizzare le schede Staffe, Staffe trasversali e Staffe diagonali per controllare la creazione
delle staffe, il tipo di staffa, lo spessore del copriferro, il passo delle barre d'armatura e le
proprietà delle barre d'armatura nello strumento di modellazione Armatura mensola (81).
Staffe
Opzione
Descrizione
Posizione staffa
Definisce la distanza dalla superficie esterna alle staffe.
Numero di barre
Definisce il numero di barre dell'armatura.
Passo barre
Definisce lo spazio tra le barre d'armatura.
Nome
Definisce un nome per le staffe.
Dimensione
Tipo di staffa
Opzione
Descrizione
La staffa è costituita da una singola barra d’armatura piegata.
Definisce la lunghezza del gancio.
I valori predefiniti (per il gancio della staffa standard di 90 gradi)
vengono letti dal file rebar_database.inp.
Selezionare una posizione di sovrapposizione corretta per questo
tipo di staffa.
La staffa è costituita da due barre a U sovrapposte una di fronte
all'altra.
Definisce la lunghezza di sovrapposizione minima e massima.
Copriferro
Opzione
Descrizione
Spessore
Materiale
Definisce la resistenza dell'acciaio utilizzato nelle barre d'armatura.
Dimensione
Nome
Definisce un nome per le staffe.
Armatura
321
Opzione
Classe
Descrizione
colori differenti.
Prefisso
Marca iniziale Definisce un numero di partenza per la marca di posizione della
parte.
Copriferro
Definisce se lo spessore del copriferro è lo stesso su tutti i lati.
Armatura mensola (81): Scheda Barre aggiuntive
Utilizzare la scheda Barre aggiuntive per controllare la creazione di barre aggiuntive nelle
mensole, lo spessore del copriferro e le proprietà delle barre aggiuntive nello strumento di
modellazione Armatura mensola (81).
Barre aggiuntive
Opzione
Descrizione
Nessuna barra aggiuntiva.
Una barra aggiuntiva.
Due barre aggiuntive una parallela all'altra.
Due barre aggiuntive che si intersecano.
Due coppie di barre aggiuntive che si incrociano
l'una con l'altra.
Opzione
Descrizione
Copriferro
Materiale
Definisce la resistenza dell'acciaio utilizzato nelle barre
d'armatura.
Dimensione
Armatura
322
Opzione
Nome
Descrizione
Definisce un nome per le barre aggiuntive.
Classe
Ad esempio, è possibile visualizzare l'armatura di classi diverse
in colori differenti.
Prefisso
Marca iniziale
parte.
Armatura colonne circolari (82)
Crea armature per una colonna in cemento con sezione circolare.
Barre create •
Utilizzare per
Barre principali longitudinali
•
Staffe
•
Colonna ed armature
Situazione
Barre principali piegate esterne alla
colonna. Staffe continue a spirale.
Barre principali diritte sporgenti dalla
colonna, oppure interamente comprese
nella colonna. Staffe separate. Estremi
colonna armati.
Estremi colonna tagliati oppure
adattati
Passi staffe esatti o variabili
Non utilizzare Colonne rettangolari.
per
Prima di inziare • Creare la colonna in cemento.
Armatura
323
•
Definire le Utilizzare le schede nella finestra di dialogo Armatura colonna circolare (82) per definire le
Sezione
Barre
principali
Contenuti
Si veda anche
Lunghezze orizzontali e
verticali di aderenza nella
parte superiore ed inferiore
della colonna, spessore
copriferro delle staffe
Numero, rotazione, classe,
dimensioni, materiale, nome e
barre
Staffe
Spessore copriferro delle staffe
nella parte superiore ed
inferiore della colonna, passo e
numero/sovrapp. delle staffe in
ogni gruppo di staffe, tipi di
staffe, lunghezza sovrapp.
angolo/sovr.
Proprietà staffe
colonna alla pagina
324
Gruppo 1 è il gruppo
staffe super., 5 quello
inferiore. Gruppo 3 in
mezzeria viene sempre
creato.
Attributi
staffa
Classe, dimensioni, nome,
materiale e proprietà di
marcatura di ciascun gruppo di
staffe
Superiore
Spessore copriferro,
Armatura superiore ed
dimensioni, rotazione, numero, inferiore della colonna
classe, materiale, nome e
alla pagina 326
proprietà di marcatura
dell’armatura superiore
Inferiore
Spessore copriferro,
dimensioni, rotazione, numero,
classe, dimensioni, materiale,
nome e proprietà di marcatura
dell’armatura inferiore
Ordine di 1. Colonna in cemento
selezione
Armatura
324
Proprietà staffe colonna
Utilizzare queste opzioni per controllare le staffe di colonne circolari e rettangolari:
Opzione
Descrizione
Applica a
Staffe separate
Colonne circolari
Staffa singola a spirale
continua
Staffe a spirali separate
Angolo di sovrapposizione
delle staffe
Sovrapposizioni negli angoli Colonne rettangolari
delle staffe
ganci a 135° negli estremi
delle barre
Sovrapposizioni negli angoli
delle staffe
ganci a 90° negli estremi
delle barre
Utilizzare le seguenti opzioni nella casella di riepilogo Barre/sovrapp. per definire il passo
delle staffe:
Opzione
Descrizione
Passo esatto, flessibile
agli estremi
Tekla Structures utilizza il valore del passo
esatto specificato e distribuisce le staffe
nelle estremità della colonna.
Passo specifico
Tekla Structures crea le staffe con passo
uniforme riferendosi al valore specificato.
Elenco distanze
Tekla Structures crea le staffe nel gruppo di
staffe centrale utilizzando le distanze di
spaziatura definite. Tekla Structures utilizza
tutte le distanze possibili dalla lista di
distanze. Le distanze nella lista non possono
essere tutte incluse nell'area del gruppo di
staffe centrali, pertanto l'ultima distanza di
spaziatura, ad esempio, più essere più breve
del valore di distanza nella lista. L'opzione
Armatura
325
Opzione
Descrizione
Lista distanza è disponibile per le colonne
rettangolari.
Armatura superiore ed inferiore della colonna
Utilizzare queste opzioni per controllare la rotazione delle armature nella parte superiore ed
inferiore delle colonne:
Opzione
Descrizione
Applies to
L’angolo di rotazione è di 0°.
Colonne rettangolari
Le barre trasversali sono
perpendicolari al lato lungo
della colonna.
L’angolo di rotazione è di 90°.
Barre trasversali sono parallele
al lato più lungo della colonna.
Angolo di rotazione delle
armature negli estremi della
colonna circolare.
Colonne circolari
Armatura colonna rettangolare (83)
Lo strumento di modellazione Armatura colonna rettangolare (83) crea un'armatura per
una colonna in calcestruzzo con una sezione trasversale rettangolare.
Oggetti creati •
Armature principali longitudinali: barre d'angolo (4), barre laterali
•
Staffe
•
Collegamenti intermedi
•
Armatura dell'estremità della colonna
Armatura
326
Utilizzare per
Situazione
Descrizione
Colonna in calcestruzzo rettangolare con
barre d'angolo e barre laterali piegate
all'esterno della colonna. Barre laterali su lati
lunghi. I collegamenti intermedi vincolano le
barre laterali a ogni seconda staffa.
Colonna in calcestruzzo rettangolare con
angolo diritto e barre laterali completamente
all'interno della colonna. Estremità della
colonna armata.
Limitazioni Non utilizzare per colonne circolari.
Ordine di 1. Selezionare la parte principale (colonna).
selezione
Il componente viene creato automaticamente quando viene selezionata la parte.
Armatura
327
Identificazione
delle parti
Parte
1
Barre d'angolo
2
Barre laterali
3
Staffe
4
Collegamenti intermedi
Si veda anche Armatura colonna rettangolare (83): scheda Armature principali alla pagina 329
Armatura colonna rettangolare (83): scheda Estremità barre alla pagina 330
Armatura colonna rettangolare (83): scheda Barre laterali alla pagina 331
Armatura colonna rettangolare (83): scheda Staffe alla pagina 332
Armatura colonna rettangolare (83): scheda Collegamenti intermedi alla pagina 333
Armatura
328
Armatura colonna rettangolare (83): scheda Superiore/Inferiore alla pagina 335
Armatura colonna rettangolare (83): scheda Armature principali
Utilizzare la scheda Armature principali per controllare le proprietà della barra d'angolo, le
opzioni di simmetria, la rotazione e lo spessore del copriferro nello strumento di modellazione
Armatura colonna rettangolare (83).
Proprietà della Definire il tipo, le dimensioni e il raggio di piegatura delle barre d'angolo. I campi attivi
barra d'angolo di dipendono dall'opzione di simmetria selezionata.
base
Opzione
Descrizione
Tipo
Definire la resistenza dell'acciaio utilizzato nelle barre d'armatura.
Dimensioni
Definire il diametro della barra d'armatura.
Raggio di piegatura Definire il raggio di piegatura delle barre d'angolo.
Definire lo spessore del copriferro.
Opzioni di
simmetria
Selezionare l'opzione di simmetria. Mediante le condizioni simmetriche è possibile definire
quali barre d'angolo hanno uguali proprietà di tipo, dimensioni e raggio di curvatura. Le barre
d'angolo con le stesse proprietà sono simmetriche.
Rotazione
Nelle colonne quadrate è possibile selezionare i lati perpendicolari di una colonna nel caso
richiedano armature differenti. È possibile ruotare tutta l'armatura in una colonna quadrata
di 90 gradi.
Armatura
329
Proprietà delle
barre d'angolo
aggiuntive
Opzione
Classe
Descrizione
colori differenti.
Nome
Definire un nome per le barre principali.
Prefisso
Definire un prefisso per il numero di posizione della parte.
Numero partenza
Definire un numero di partenza per il numero di posizione della
parte.
Armatura colonna rettangolare (83): scheda Estremità barre
Utilizzare la scheda Estremità barre per controllare la lunghezza delle estensioni orizzontali
e verticali per le barre d'angolo e laterali nelle parti superiore e inferiore della colonna,
nonché la barra d'armatura a gomito nello strumento di modellazione Armatura colonna
rettangolare (83).
Creazione barre Selezionare se le estensioni delle barre d'angolo e delle barre laterali vengono create
simmetricamente su entrambi i lati della colonna. Se si seleziona l'opzione Asimmetrico, è
possibile inserire valori di estensione separati per i lati opposti della colonna.
Estensione Definire la lunghezza dell'estensione verticale all'esterno della colonna per barre d'angolo e
verticale barre laterali.
I campi attivi dipendono dalle opzioni Creazione barre: Simmetrico o Asimmetrico.
Estensione Definire la lunghezza dell'estensione orizzontale per le barre d'angolo e le barre laterali.
orizzontale
I campi attivi dipendono dalle opzioni Creazione barre: Simmetrico o Asimmetrico.
Direzione barra Selezionare la modalità di rotazione delle barre d'angolo piegate.
angolare
A gomito È possibile creare barre d'armatura a gomito sulla parte superiore della colonna.
Nell'elenco di opzioni Direzione barra angolare, selezionare
per attivare le
opzioni per le barre d'armatura a gomito. Quando si seleziona questa opzione, è possibile
inserire le dimensioni della distanza orizzontale per le barre a gomito.
Per creare correttamente le barre d'armatura a gomito, assicurarsi che il raggio di piegatura
non sia troppo ampio.
Armatura
330
Definire la distanza dall'angolo della colonna al punto in cui inizia la piegatura a gomito
.
Armatura colonna rettangolare (83): scheda Barre laterali
Utilizzare la scheda Barre laterali per controllare il numero di barre laterali, le relative
impostazioni di passo e posizionamento, le opzioni di simmetria e le proprietà della barra
laterale nello strumento di modellazione Armatura colonna rettangolare (83).
Numero di barre Definire il numero e il passo delle barre laterali. È possibile definire due serie di barre laterali
laterali su ciascun lato della colonna.
È possibile definire le barre laterali separatamente per ciascun lato della colonna.
I campi attivi dipendono dall'opzione di simmetria selezionata.
Posizionamento Selezionare il posizionamento orizzontale e verticale per le barre laterali. Selezionare se le
delle barre barre vengono posizionate a partire dall'angolo o con spaziatura uguale.
laterali
Distanza tra le barre d'angolo e le barre laterali.
Distanza tra le barre laterali.
Opzioni di
simmetria
Selezionare l'opzione di simmetria. Mediante le condizioni simmetriche è possibile definire
quali barre laterali sono simmetriche e quali utilizzano le stesse proprietà.
Proprietà delle Definire le proprietà delle barre laterali per le barre laterali 1 e le barre laterali 2.
barre laterali
Opzione
Descrizione
Tipo
Dimensioni
Raggio di piegatura Definire il raggio di piegatura delle barre laterali.
Armatura
331
Opzione
Classe
Descrizione
colori differenti.
Nome
Definire un nome per le barre laterali.
Prefisso
Numero partenza
parte.
Armatura colonna rettangolare (83): scheda Staffe
Utilizzare la scheda Staffe per controllare le proprietà della staffa nello strumento di
modellazione Armatura colonna rettangolare (83).
Dimensioni delle
staffe
1. Definire lo spessore del copriferro sulle staffe sulla parte superiore e inferiore della
colonna. Lo spessore del copriferro predefinito è 50 mm.
Il gruppo 1 è il gruppo di staffe superiore, 5 è il gruppo di staffe inferiore. Il gruppo 3
viene creato sempre.
2. Definire il passo delle staffe in ciascun gruppo di staffe.
3. Definire il numero di staffe in ciascun gruppo di staffe.
4. Selezionare la modalità di distribuzione delle staffe.
5. Se si seleziona l'opzione Lista distanza, inserire valori del passo diversi per i gruppi.
6. Definire lo spessore del copriferro per ciascun gruppo di staffe.
Sovrapposizione Selezionare la modalità di sovrapposizione delle barre agli angoli delle staffe. Le opzioni sono
delle barre agli ganci a 135 o 90 gradi alla fine della barra.
Armatura
332
angoli delle
staffe
Crea come Selezionare se tutte le staffe vengono create come un singolo gruppo. Se si seleziona Sì, tutti
gruppo i gruppi di staffe vengono creati e hanno le stesse proprietà del Gruppo 3.
Ignora tagli Se è presente un incavo o un foro nella colonna, è possibile scegliere di ignorare i tagli sulla
parte superiore e inferiore della colonna quando le staffe vengono create.
Proprietà delle
staffe
Opzione
Descrizione
Tipo
Dimensioni
Nome
Definire un nome per le staffe.
Classe
colori differenti.
Prefisso
Numero partenza
parte.
Armatura colonna rettangolare (83): scheda Collegamenti intermedi
Utilizzare la scheda Collegamenti intermedi per controllare i collegamenti intermedi al fine
di vincolare tutte le barre laterali nello strumento di modellazione Armatura colonna
rettangolare (83).
Se sono presenti colonne rettangolari con sezioni trasversali molto grandi, le barre laterali
possono essere distanti dagli angoli delle staffe. È necessario creare collegamenti intermedi
per vincolare tutte le barre laterali e impedire che subiscano deformazioni quando sono
soggette a compressione.
Vengono creati collegamenti intermedi per ciascun gruppo di staffe.
Armatura
333
I collegamenti intermedi vengono creati tra le Barre laterali 1 o le Barre laterali
2 che sono simmetriche.
Vengono creati collegamenti intermedi per le Barre laterali 2 solo se non vengono
create Barre laterali 1.
Proprietà dei
collegamenti
intermedi
Opzione
Descrizione
Tipo
Dimensioni
Nome
Definire un nome per le staffe.
Classe
colori differenti.
Passo dei
collegamenti
intermedi
Prefisso
Numero partenza
parte.
Il passo è uguale a quello delle staffe.
Il passo è doppio rispetto a quello delle staffe (collegamenti intermedi a
ogni seconda staffa).
Come in precedenza, ma per staffe alterne.
Non viene creato alcun collegamento intermedio.
Tipo di Selezionare il tipo di collegamento.
collegamento
intermedio
Armatura
334
Modello di Specificare se i collegamenti intermedi devono procedere in una sola direzione o in un motivo
collegamento a incrocio.
intermedio
Orientamento
del gancio
Staffe chiuse
come
collegamenti
intermedi
Zona senza
collegamenti
intermedi
Selezionare l'orientamento del gancio per entrambi i lati.
Selezionare se utilizzare staffe chiuse come collegamenti intermedi.
Se si sceglie Sì, selezionare il tipo di sovrapposizione delle barre agli angoli delle staffe.
Definire la lunghezza della zona in cui i collegamenti intermedi non vengono creati. In questa
zona le staffe vincolano le barre laterali. La distanza viene misurata dall'angolo della staffa.
Se è stata selezionata l'opzione Sì in Usa staffe chiuse sempre quando possibile, è possibile
definire la distanza dall'angolo della staffa chiusa.
Armatura colonna rettangolare (83): scheda Superiore/Inferiore
Utilizzare le schede Superiore e Inferiore per controllare lo spessore superiore e inferiore del
copriferro, il numero di barre e le relative impostazioni di passo e rotazione nello strumento
di modellazione Armatura colonna rettangolare (83).
Numero e passo Definire il numero e il passo delle barre superiori o inferiori.
delle barre
È possibile definire il numero di barre trasversali in entrambe le direzioni trasversali.
superiori o
inferiori
Armatura
335
Armatura
superiore/
inferiore delle
colonne
1. Definire lo spessore del copriferro.
2. Definire la lunghezza del segmento finale.
Posizionamento Selezionare il posizionamento orizzontale e verticale per le barre superiori o inferiori.
delle barre Selezionare se le barre vengono posizionate a partire dall'angolo o con spaziatura uguale.
superiori o
Distanza tra le barre d'angolo e le barre laterali.
inferiori
Distanza tra le barre laterali.
Rotazione Selezionare la modalità di rotazione dell'armatura sulle colonne superiori o inferiori.
Nessuna rotazione.
Le barre trasversali sono perpendicolari al lato più lungo della
colonna.
L'angolo di rotazione è di 90 gradi.
Le barre trasversali sono parallele al lato più lungo della colonna.
Proprietà
dell'armatura
superiore e
inferiore
Opzione
Descrizione
Tipo
Dimensioni
Raggio di piegatura Definire il raggio di piegatura delle barre superiori o inferiori.
Classe
colori differenti.
Nome
Definire un nome per le barre superiori o inferiori.
Armatura
336
Opzione
Descrizione
Prefisso
Numero partenza
parte.
Armatura di fori su lastre e muri (84)
Crea un foro in una lastra in cemento o in un muro e le armature attorno al foro.
Barre create •
Utilizzare per
Barre diritte lungo i bordi del foro
•
Barre diagonali vicine agli angoli del foro
•
Barre di bordo con forma ad U
Situazione
Fori rettangolari o circolari in
lastre di cemento e muri
Solo barre diritte e di bordo,
nessuna barra diagonale.
Armatura
337
Situazione
Solo barre diagonali e di bordo,
nessuna barra diritta.
Foro ruotato rispetto alla direzione
della lastra.
Una barra diagonale in ogni angolo.
Diverso numero di barre in ciascun
bordo del foro in un muro. Nessuna
barra diagonale.
•
Creare la lastra in cemento oppure il muro.
Definire le Utilizzare le seguenti schede nella finestra di dialogo Hole reinforcement for slabs and
proprietà walls (84) per definire le proprietà degli oggetti creati da questo componente:
Sezione
Immagine
Contenuti
Si veda anche
Forma del foro (rettangolare o
circolare):
Armatura
338
Sezione
Contenuti
Dimensioni foro, dimensioni e
posizione barre, spessore
copriferro
Si veda anche
Angolo di rotazione del foro
Barre
orizzontali e
verticali
Quali barre risultano più vicine
alla superficie di cemento
(verticali oppure orizzontali),
numero, classe, dimensioni,
proprietà marcatura, nome, e
materiale di ogni gruppo di
barre lungo i bordi del foro
Barre laterali
Passo, classe, dimensioni,
proprietà marcatura, nome e
materiale di ciascuna barra del
gruppo
Barre
diagonali
Numero, classe, dimensioni,
proprietà marcatura, nome, e
di materiale di ogni gruppo di
barre classe negli angoli del
foro
La direzione della
lastra o del muro
definisce la direzione
del foro e quali barre
siano alla destra e alla
sinistra, e sopra e sotto
al foro.
Ordine di 1. Centro del foro
selezione
2. Lastra in cemento oppure muro
Creazione ed armatura dei fori (85)
Crea in una parte in cemento un foro e un’armatura dello stesso.
Barre create •
Barre diritte nei bordi del foro
•
Staffe
•
Barre con sagoma a Z
Armatura
339
Utilizzare per
Situazione
Foro rettangolare, staffe ad ogni
bordo del foro, nessuna barra
sagomata a Z.
Foro circolare, barre sagomate a Z,
nessuna staffa attorno al foro.
Travi o colonne in cemento
Fori circolari o rettangolari
Solo il foro, nessuna armatura
aggiuntiva attorno ad esso.
Con o senza barre o staffe
sagomate a Z
Non usare per Parti che hanno sezioni irregolari o corcolari.
•
Creare la parte in cemento.
Definire le Utilizzare le seguenti schede nella finestra di dialogo Hole creation and reinforcement (85)
proprietà per definire le proprietà degli oggetti creati da questo componente:
Sezione
Immagine
Contenuti
Si veda anche
Sagoma del foro, direzione, e
dimensioni, dimensioni e
posizione dellebarre, spessore
copriferro, angolo delle barre
con sagoma a Z
Armatura
340
Armatura attorno ai
fori alla pagina 341
Sezione
Barre
Staffe
Contenuti
Si veda anche
Numero, materiale, dimensioni,
nome, classe, e proprietà di
marcatura di:
•
Barre diritte sotto e sopra
il foro
•
Barre sagomate a Z sul lato
sinistro e destro del foro
Numero, passo, classe,
dimensioni, nome, materiale, e
staffe
Impostazioni staffe aggiuntive
Staffe nei fori alla
pagina 342
Ordine di 1. Centro del foro
selezione
2. Parte in cemento
Armatura attorno ai fori
Utilizzare queste opzioni per creare fori ed armature aggiuntive:
Opzione
Descrizione
Tekla Structures crea un
foro e le armature
aggiuntive attorno ad
esso.
Tekla Structures crea
solo un foro, senza
armature.
Utilizzare queste opzioni per controllare la direzione dei fori:
Opzione
Descrizione
Foro lungo la direzione
locale iny della parte
Foro lungo la direzione
locale in z della parte
Armatura
341
Utilizzare queste opzioni per controllare le barre con sagoma a Z attorno ai fori circolari:
Opzione
Descrizione
Copriferro in cemento
misurato nella direzione
del raggio del foro.
Copriferro in cemento
misurato dall'angolo del
rettangolo perimetrale
intorno al foro.
Utilizzare queste opzioni per controllare la direzione delle barre con sagoma a Z:
Opzione
Descrizione
Staffe nei fori
Utilizzare queste opzioni per controllare le staffe attorno ai fori:
Opzione
Descrizione
Staffe singole
Staffe impacchettate
Ganci
Opzione
Descrizione
Ganci a 135°
Ganci a 90°
Armatura
342
Braced girder (88)
Trave controventata (88) crea travi rinforzate fra i punti selezionati della parte di
calcestruzzo selezionata. Le travi sono inserite nella parte di calcestruzzo e agiscono anche
come parte dell'armatura e da collegamento fra la parte prefabbricata e il calcestruzzo
gettato in opera.
Oggetti creati Il componente crea putrelle composte dalle seguenti parti:
•
Barre d'armatura inferiore (2)
•
Barra d'armatura superiore
•
Barre d'armatura di connessione (2)
Anziché utilizzare barre d'armatura per creare le travi rinforzate, è possibile usare i profili
presenti nel Catalogo Profili.
Utilizzare per
Situazione
Descrizione
Le travi rinforzate vengono create nella lastra di
calcestruzzo prefabbricata.
Le travi rinforzate vengono create nel pannello
sandwich di calcestruzzo prefabbricato.
Le travi rinforzate vengono create su un ampio piano
dotato di apertura.
Armatura
343
Situazione
Descrizione
Le travi rinforzate vengono create in un muro cavo.
Impostare il profilo di una trave.
Prima di iniziare Creare una parte in calcestruzzo.
Ordine di 1. Selezionare la parte in calcestruzzo.
selezione
Identificazione
delle parti
Parte
1
2
Collegamento della barra d'armatura
3
Barra d'armatura inferiore
Si veda anche Trave controventata (88): Scheda Immagine alla pagina 344
Trave controventata (88): Scheda Parti alla pagina 346
Trave controventata (88): Scheda Geometria alla pagina 356
Trave controventata (88): Scheda Doppio muro alla pagina 358
Armatura
344
Trave controventata (88): Scheda Immagine
Utilizzare la scheda Immagine per controllare la forma e le dimensioni delle barre d'armatura
nello strumento di modellazione Trave controventata (88).
Dimensioni della
barra d’armatura
Descrizione
Specificare la distanza tra l'estremità della barra d'armatura superiore e
l'estremità della parte.
Specificare la distanza tra l'estremità della barra d'armatura di
collegamento e l'estremità della parte.
Specificare la distanza tra l'estremità della barra d'armatura inferiore e
l'estremità della parte.
Definisce il raggio della barra d'armatura di collegamento.
Specificare la distanza tra le piegature.
Selezionare la posizione delle barre d'armatura superiori e inferiori. Specificare la distanza fra
le barre d'armatura inferiori e la distanza fra le barre d'armatura inferiori e superiori.
Proprietà barra Specificare le proprietà della barra d'armatura superiore, inferiore e di collegamento.
d'armatura
Armatura
345
Opzione
Descrizione
Dimensioni
Specificare le dimensioni della barra d'armatura.
Tipo
Specificare il tipo della barra d'armatura.
Commento,
Specificare commento, nome e classe della barra d'armatura e
prefisso e numero partenza per il numero di posizione della
parte.
Nome,
Classe,
Serie,
Numero di
partenza
Crea
Specificare se la barra d'armatura in question viene creata o
meno.
Trave controventata (88): Scheda Parti
Usare la scheda Parti per controllare creazione, posizionamento e numero di travi nello
strumento di modellazione Trave controventata (88).
Creazione di
travi
Opzione
Descrizione
Metodo di creazione
Specificare il tipo di travi.
Profilo
Se come profilo si utilizza una trave, selezionarlo da
Catalogo Profili.
Specificare inoltre un prefisso e un numero di partenza per
il numero della posizione della parte, un materiale e un
nome.
Orientamento
del piano di
lavoro
Opzione
Descrizione
Posizione piano di lavoro
Armatura
Selezionare la posizione del piano di lavoro.
346
Opzione
Descrizione
Utilizzare le opzioni Posizione in piano, Rotazione e
Posizione in profondità per definire l'orientamento della
trave sul piano di lavoro.
Posizione della
trave in direzione
z
Specificare il posizionamento delle travi in direzione z.
Esempi
Armatura
347
Esempi
Geometria
Opzione
Descrizione
Geometria
Specifica la geometria delle barre d'armatura di collegamento.
Esempi:
Armatura
348
Opzione
Descrizione
Posizione della
trave in direzione
y
Specificare il posizionamento delle travi in direzione y.
Armatura
349
Esempi
Armatura
350
Esempi
Travi aggiuntive
Specificare se devono essere creati gruppi di travi aggiuntivi.
Esempi
Ad esempio, se è stata selezionata questa opzione:
Armatura
351
Esempi
Gruppi travi extra è impostato su Nessuno: non viene creato alcun gruppo di travi
aggiuntive fra 2 travi rinforzate esistenti.
Armatura
352
Esempi
Gruppi travi extra è impostato su Per numero: vengono creati gruppi di travi aggiuntive in
base al numero specificato. Le distanze fra i gruppi sono divise in modo equo.
Armatura
353
Esempi
Gruppi travi extra è impostato su Per distanza: il numero dei gruppi di travi aggiuntive
dipende dalla distanza specificata. Le distanze fra i gruppi di travi sono divise in modo equo.
Gruppo travi
Numero corrisponde al numero di travi del gruppo.
Lista distanza corrisponde alla distanza fra le travi del gruppo.
e = corrisponde alla posizione delle travi rispetto alla linea di riferimento.
Armatura
354
Opzione
Descrizione
•
Il gruppo di travi è posizionato al centro della linea di
riferimento.
•
Il gruppo di travi è posizionato a destra della linea di
riferimento.
•
Il gruppo di travi è posizionato a sinistra della linea di
riferimento.
Esempi
Travi
esistenti
:
Armatura
355
Esempi
Trave controventata (88): Scheda Geometria
Usare la scheda Geometria per controllare in che modo le aperture e la lunghezza della parte
influiscono sulla creazione nello strumento di modellazione Trave controventata (88).
Opzione
Crea sempre trave
Descrizione
Specificare se le travi devono essere sempre create.
Se si seleziona Sì, le travi vengono create anche quando la
trave è posizionata completamento al di fuori della parte di
calcestruzzo.
Aperture
Specificare se le travi devono essere create nelle aperture.
Armatura
356
Opzione
Descrizione
Lunghezza
Selezionare la modalità di adattamento delle travi alla forma
della parte.
Lunghezza minima
Specificare la lunghezza minima della trave.
Esempi di lunghezza minima
Nessuna lunghezza minima specificata:
Armatura
357
Lunghezza minima specificata (nessuna creazione trave)::
Trave controventata (88): Scheda Doppio muro
Usare la scheda Doppio muro per selezionare il modo in cui un secondo elemento di
calcestruzzo influisce sulle travi nello strumento di modellazione Trave controventata (88).
Cerca elemento in cemento sec.: Specificare se un secondo elemento di calcestruzzo
influisce sulla creazione delle travi.
L'esempio di seguito mostra un muro cavo i cui pannelli esterni e interni presentano
geometrie differenti.
Esempi
Un muro alveolare i cui pannelli esterni e interni presentano geometrie differenti.
Cerca elemento in cemento secondario = No
Armatura
358
Esempi
Cerca elemento in cemento secondario = Sì
Armatura
359
Esempi
Trave controventata (89)
Trave controventata (89) crea travi rinforzate fra i punti selezionati della parte di
calcestruzzo selezionata.
Oggetti creati Il componente crea putrelle composte dalle seguenti parti:
•
Barre d'armatura inferiore (2)
•
•
Barre d'armatura di connessione (2)
Anziché utilizzare barre d'armatura per creare le travi rinforzate, è possibile usare i profili
presenti nel Catalogo Profili.
Armatura
360
Utilizzare per
Situazione
Descrizione
Le travi rinforzate vengono create nella lastra di
calcestruzzo prefabbricata.
Le travi rinforzate vengono create nel pannello
sandwich di calcestruzzo prefabbricato.
Le travi rinforzate vengono create su un ampio piano
dotato di apertura.
Le travi rinforzate vengono create in un muro cavo.
Armatura
361
Situazione
Descrizione
Impostare il profilo di una trave.
Prima di iniziare Creare una parte in calcestruzzo.
Ordine di 1. Selezionare la parte in calcestruzzo.
selezione
2. Selezionare il punto iniziale di una trave.
3. Selezionare il punto finale di una trave.
Identificazione
delle parti
Parte
1
2
Collegamento della barra d'armatura
3
Barra d'armatura inferiore
Si veda anche Trave controventata (89): Scheda Immagine alla pagina 362
Trave controventata (89): Scheda Parti alla pagina 364
Trave controventata (89): Scheda Geometria alla pagina 373
Trave controventata (89): Scheda Doppio muro alla pagina 375
Trave controventata (89): Scheda Immagine
Utilizzare la scheda Immagine per controllare la forma e le dimensioni delle barre d'armatura
nello strumento di modellazione Trave controventata (89).
Armatura
362
Dimensioni della
barra d’armatura
Descrizione
1
Specificare la distanza tra l'estremità della barra d'armatura superiore e il punto
selezionato.
2
Specificare la distanza tra l'estremità della barra d'armatura di collegamento e il
punto selezionato.
3
Specificare la distanza tra l'estremità della barra d'armatura inferiore e il punto
selezionato.
4
Definisce il raggio della barra d'armatura di collegamento.
5
Specificare la distanza tra le piegature.
Selezionare la posizione delle barre d'armatura superiori e inferiori. Specificare la distanza fra
le barre d'armatura inferiori e la distanza fra le barre d'armatura inferiori e superiori.
Proprietà barra Specificare le proprietà della barra d'armatura superiore, inferiore e di collegamento.
d'armatura
Opzione
Descrizione
Dimensioni
Specificare le dimensioni della barra d'armatura.
Tipo
Specificare il tipo della barra d'armatura.
Armatura
363
Opzione
Descrizione
Commento,
Specificare commento, nome e classe della barra d'armatura e
prefisso e numero partenza per il numero di posizione della parte.
Nome,
Classe,
Serie,
Numero di partenza
Crea
Specificare se la barra d'armatura in question viene creata o meno.
Trave controventata (89): Scheda Parti
Usare la scheda Parti per controllare creazione, posizionamento e numero di travi nello
strumento di modellazione Trave controventata (89).
Creazione di
travi
Opzione
Descrizione
Metodo di creazione
Specificare il tipo di travi.
Profilo
Se come profilo si utilizza una trave, selezionarlo da Catalogo
Profili.
Specificare inoltre un prefisso e un numero di partenza per il
numero della posizione della parte, un materiale e un nome.
Orientamento
del piano di
lavoro
Opzione
Posizione piano di
lavoro
Descrizione
Selezionare la posizione del piano di lavoro.
Utilizzare le opzioni Posizione in piano, Rotazione e Posizione in
profondità per definire l'orientamento della trave sul piano di
lavoro.
Armatura
364
Posizione della
trave in direzione
z
Specificare il posizionamento delle travi in direzione z.
Esempio
Le travi rinforzate sono posizionate sui punti selezionati e sono collegate al lato superiore
della parte.
Geometria
Opzione
Geometria
Descrizione
Specifica la geometria delle barre d'armatura di collegamento.
Esempi:
Armatura
365
Opzione
Descrizione
Armatura
366
Posizione della
trave in direzione
y
Specificare il posizionamento delle travi in direzione y.
Esempi
Armatura
367
Esempi
Travi aggiuntive
Specificare se devono essere creati gruppi di travi aggiuntivi.
Esempi
Ad esempio, se è stata selezionata questa opzione:
Armatura
368
Esempi
Gruppi travi extra è impostato su Nessuno: non viene creato alcun gruppo di travi
aggiuntive fra 2 travi rinforzate esistenti.
Armatura
369
Esempi
Gruppi travi extra è impostato su Per numero: vengono creati gruppi di travi aggiuntive in
base al numero specificato. Le distanze fra i gruppi sono divise in modo equo.
Armatura
370
Esempi
Gruppi travi extra è impostato su Per distanza: il numero dei gruppi di travi aggiuntive
dipende dalla distanza specificata. Le distanze fra i gruppi di travi sono divise in modo equo.
Gruppo travi
Numero corrisponde al numero di travi del gruppo.
Lista distanza corrisponde alla distanza fra le travi del gruppo.
e = corrisponde alla posizione delle travi rispetto alla linea di riferimento.
Armatura
371
Opzione
Descrizione
•
Il gruppo di travi è posizionato al centro della linea di
riferimento.
•
Il gruppo di travi è posizionato a destra della linea di
riferimento.
•
Il gruppo di travi è posizionato a sinistra della linea di
riferimento.
Esempi
Travi
esistenti
:
Armatura
372
Esempi
Trave controventata (89): Scheda Geometria
Usare la scheda Geometria per controllare in che modo le aperture e la lunghezza della parte
influiscono sulla creazione nello strumento di modellazione Trave controventata (88).
Opzione
Crea sempre trave
Descrizione
Specificare se le travi devono essere sempre create.
Se si seleziona Sì, le travi vengono create anche quando la
trave è posizionata completamento al di fuori della parte di
calcestruzzo.
Aperture
Specificare se le travi devono essere create nelle aperture.
Armatura
373
Opzione
Descrizione
Lunghezza
Selezionare la modalità di adattamento delle travi alla forma
della parte.
Lunghezza minima
Specificare la lunghezza minima della trave.
Nessuna lunghezza minima specificata:
Armatura
374
Lunghezza minima specificata (nessuna creazione trave)::
Trave controventata (89): Scheda Doppio muro
Usare la scheda Doppio muro per selezionare il modo in cui una seconda parte di
calcestruzzo influisce sulle travi nello strumento di modellazione Trave controventata (89).
Cerca elemento in cemento sec.: Specificare se un secondo elemento di calcestruzzo
influisce sulla creazione delle travi.
L'esempio di seguito mostra un muro cavo i cui pannelli esterni e interni presentano
geometrie differenti.
Esempi
Cerca elemento in cemento secondario = No
Armatura
375
Esempi
Cerca elemento in cemento secondario = Sì
Armatura
376
Esempi
Serie di reti d'armatura nell'area (89)
Crea una rete d’armatura per un’intera parte in cemento, oppure per un’area poligonale
definita.
Parti create Rrete d’armatura.
Utilizzare per
Situazione
Descrizione
Serie di reti rettangolari
sovrapposte.
Armatura
377
Situazione
Descrizione
Serie di reti in un’area
poligonale definita. Le reti si
adatteranno all’area definita.
Prima di iniziare •
•
Creare la parte in cemento.
Impostare il piano di lavoro parallelamente al piano dove si desidera creare la serie di reti.
Definizione delle Utilizzare le tabelle nella finestra di dialogo Serie di reti d'armatura nell'area (89) per
proprietà definire le proprietà degli oggetti creati dal componente,
Sezione
Immagine
Contenuti
Vedere anche
Tipo di catalogo rete, copriferro Proprietà di
e posizione, generazione rete, generazione rete e di
tagli, perimetro area rete.
sovrapposizione alla
pagina 378
Sovrapposizion Valori delle sovrapposizioni,
i
valori di offset rete.
Attributi
Proprietà di
generazione rete e di
sovrapposizione alla
pagina 378
Proprietà marcatura, nome e
classe delle reti di armatura.
Ordine di 1. Per collegare la serie di reti:
selezione
• all’intera seleziona il punto di partenza della rete
•
per selezionare l’area, selezionare i punti che definiscono la forma del poligono della
rete
2. Cliccare il tasto centrale del mouse per creare la serie di reti.
Proprietà di generazione rete e di sovrapposizione
Utilizzare le seguenti proprietà per definire la modalità di creazione della serie di reti da parte
di Tekla Structures.
Scheda
Immagine
Proprietà
Copriferro
Opzioni
Descrizione
Definire la posizione della rete e assegnare i valori per il
copriferro sul piano e il copriferro dal piano.
Viene fornito il valore predefinito per il copriferro sul
piano.
Armatura
378
Proprietà
Opzioni
Direzione
X
di
Y
generazion
angolo di
e
rotazione
Direzione
del layer
inferiore
Descrizione
Direzione di generazione.
Per ruotare la direzione di generazione della rete attorno ad
un punto, inserire un angolo.
Uguale al Selezionare Opposto al layer superiore per specchiare il
layer
layer inferiore.
superiore
Opposto
al layer
superiore
Taglio
Sì
tramite la
No
parte
generatrice
Selezionare Sì per tagliare la rete con i tagli eseguiti nella
parte generatrice.
Clipping
esterno
Sì
Selezionare Sì affinché le reti si adattino alla parte o
all'area selezionata.
Perimetro
area rete
Poligono
Selezionare il contorno che deve seguire la rete.
Parte
Le reti negli esempi vengono create selezionando gli stessi
punti con perimetri area rete diversi.
No
Poligono
+ Parte
esempio
Poligono
Armatura
379
Proprietà
Opzioni
Descrizione
esempio
Parte
esempio
Poligono
+ Parte
Scheda
Sovrapposizioni
Proprietà
Sovrapposizioni
Opzioni
Descrizione
Lato lungo
•
Sovrapposizione
min.
•
Sovrapposizione
max.
Lato breve
•
Armatura
Sovrapposizione
min.
380
Definisce la
sovrapposizione
minima e massima
lungo la direzione
longitudinale (Lato
lungo) e trasversale
(Lato breve) della rete.
Sono forniti i valori
predefiniti.
Proprietà
•
Opzioni
Sovrapposizione
max.
Offset rete
Descrizione
Definire la modalità di
posizionamento delle
reti.
Offset iniziale rete
1/4
Definire l'offset iniziale
per la prima rete. La
lunghezza della prima
rete viene divisa per il
valore selezionato.
1/3
1/2
2/3
3/4
Specificato
Simmetrica
Ad esempio, se per
l'offset iniziale rete si
seleziona 1/4, la
lunghezza della prima
rete viene divisa per
1/4.
Se si seleziona
Specificato, il campo
Offset lunghezza
iniziale diventa visibile
ed è possibile fornire
l'offset per la prima
rete nel campo.
Vedere anche Serie di reti d'armatura nell'area (89) alla pagina 377
Armatura pannello
Armatura pannello a parete viene utilizzata per lavorare i pannelli prefabbricati. Comprende
l'armatura per i bordi del pannello, attorno alle aperture, una rete per l'intero pannello e
barre aggiuntive, ad esempio, con una connessione del piede della parete.
Oggetti creati •
Armatura
•
Staffe
•
Rete
Armatura
381
Utilizzare per
Situazione
Descrizione
Pannello con aperture e armature ai bordi del
pannello e attorno alle aperture.
Ordine di 1. Selezionare la parte in calcestruzzo da armare.
selezione
Si veda anche Armatura pannello: scheda Immagine alla pagina 382
Armatura pannello: Scheda Armatura alla pagina 383
Armatura pannello: Scheda Apertura alla pagina 385
Armatura pannello: Scheda Diagonali alla pagina 385
Armatura pannello a parete: Scheda Colonna alla pagina 386
Armatura pannello a parete: Scheda Trave alla pagina 387
Armatura pannello a parete: Scheda Aggiuntive alla pagina 388
Armatura pannello a parete: Scheda Attributi alla pagina 388
Armatura pannello: scheda Immagine
Utilizzare la scheda Immagine per selezionare la modalità di armatura degli angoli di un
pannello nello strumento di modellazione Armatura pannello a parete.
Opzione
Armatura
spigolo
Descrizione
Consente di selezionare la modalità di
armatura degli spigoli e di offset della
barra su entrambi i lati dello spigolo.
Armatura
382
Opzione
Distanza
minima di
interruzione
Descrizione
I tagli più piccoli di questo valore vengono ignorati e le barre d'armatura
non vengono tagliate.
Conteggio
barre
d'armatura
Crea un singolo layer di armatura.
Crea due layer di armatura.
Spessore
copriferro
Distanza dal bordo del pannello a parete al lato della barra esterna.
Altezza
I tagli maggiori di questo valore sono considerati come aperture di porte e
minima porta le barre d'armatura aggiuntive necessarie, ad esempio nelle connessioni del
piede, non vengono create.
Crea priorità
staffe
Consente di scegliere se posizionare in alto le barre d'armatura orizzontali o
verticali.
Lunghezza
Le staffe del bordo non vengono create se la quota è inferiore al valore
minima bordo minimo definito.
Armatura pannello: Scheda Armatura
Utilizzare la scheda Armatura per creare le barre d'armatura attorno ai bordi del pannello
nello strumento di modellazione Armatura pannello a parete.
Armatura
383
Opzione
Descrizione
Tipo di
armatura del
bordo del
pannello a
parete
Consente di creare l'armatura
normale.
Consente di creare l'armatura a U.
Rete
Consente di scegliere se una rete viene creata per l'intero pannello.
Se viene creata una rete, è possibile definire le proprietà della rete oppure
utilizzare le impostazioni personalizzate.
È possibile utilizzare il componente Barre rete per creare la rete.
Barre
d'armatura
orizzontali
Consente di definire le proprietà della barra d'armatura orizzontale per i
bordi del pannello.
Tenere presente che per le barre orizzontali sono presenti tre insiemi di
proprietà, a seconda della lunghezza della barra.
Ad esempio, se la lunghezza della barra principale è inferiore a 3000 viene
utilizzato il primo campo a sinistra, se è compresa tra 3000 e 6000 viene
utilizzato il campo centrale mentre se è maggiore di 6000 viene utilizzato il
campo a destra.
Armatura
384
Opzione
Barre
d'armatura
verticali
Descrizione
Consente di definire le proprietà della barra d'armatura verticale per i bordi
del pannello.
Tenere presente che per le barre verticali sono presenti due insiemi di
proprietà, a seconda della lunghezza della barra.
Armatura a U Consente di definire le proprietà delle barre d'armatura a U.
Ciascun lato del pannello a parete presenta un insieme separato delle
proprietà delle barre d'armatura a U.
Armatura pannello: Scheda Apertura
Utilizzare la scheda Apertura per creare le barre d'armatura attorno all'apertura del pannello
nello strumento di modellazione Armatura pannello a parete.
Opzione
Tipologia
armatura
forometria
Descrizione
Può essere impostata per tutti e quattro i bordi dell'apertura.
Consente di creare l'armatura
normale.
Consente di creare l'armatura a U.
Barre
d'armatura
orizzontali
Barre
d'armatura
verticali
Consente di definire le proprietà delle barre d'armatura orizzontali.
Tenere presente che le barre orizzontali presentano insiemi separati delle
proprietà per le barre inferiori e superiori.
Consente di definire le proprietà delle barre d'armatura verticali.
Armatura a U Consente di definire le proprietà delle barre d'armatura a U.
Ogni lato dell'apertura presenta un insieme separato di proprietà delle
barra d'armatura a U.
Armatura pannello: Scheda Diagonali
Utilizzare la scheda Diagonali per creare le barre d'armatura diagonali agli angoli delle
aperture nello strumento di modellazione Armatura pannello a parete.
Armatura
385
Opzione
Descrizione
Crea diagonali
Consente di scegliere se creare o meno le barre d'armatura
diagonali.
Conteggio diagonali
Numero di barre d'armatura diagonali.
Dimensioni
Consente di selezionare il diametro di una barra.
Tipo
Permette di definire la resistenza dell'acciaio utilizzato nelle
barre.
Raggio di piegatura
Consente di definire il raggio di piegatura delle barre.
L1 e L2
L1 + L2: lunghezza delle barre d'armatura diagonali.
C
Distanza tra la barra d'armatura diagonale e l'angolo
dell'apertura.
Armatura pannello a parete: Scheda Colonna
Utilizzare la scheda Colonna per creare un'armatura di colonna nello strumento di
modellazione Armatura pannello a parete.
Opzione
Descrizione
Armatura
colonne
L'armatura della colonna è alta quanto la parte.
L'armatura della colonna non supera il bordo
superiore dell'apertura.
L'armatura della colonna è più alta dell'apertura
di circa il valore L.
Proprietà
armatura
colonna
Consente di scegliere se creare o meno le barre d'armatura delle colonne.
•
Altezza minima colonna H: tagli e le aperture inferiori al valore
minimo non vengono presi in considerazione nella creazione della
colonna.
•
Larghezza massima colonna B: se la larghezza tra due aperture o tagli
o i bordi è superiore al valore massimo consentito, l'armatura della
colonna non viene creata.
Armatura
386
Opzione
Descrizione
Offset altezza colonna L1: la distanza tra l'estremità dell'armatura di
colonna e il bordo dell'apertura.
•
Offset altezza colonna L2: uguale a L1 ma per la parte inferiore
dell'armatura della colonna.
•
Barre
d'armatura
principali
Consente di definire le proprietà delle barre d'armatura principali.
Tenere presente che le barre principali presentano tre insiemi di proprietà, a
seconda della larghezza della colonna.
Tipo di staffa Permette di selezionare il tipo di staffa.
Staffe
d'armatura
Consente di definire le proprietà delle staffe.
Tenere presente che le staffe presentano tre insiemi di proprietà, a seconda
della larghezza della colonna.
Armatura pannello a parete: Scheda Trave
Utilizzare la scheda Trave per creare un'armatura della trave nella parte superiore
dell'apertura nello strumento di modellazione Armatura pannello a parete.
Opzione
Descrizione
Proprietà armatura
trave
Superiore
Consente di scegliere se creare o meno le barre d'armatura delle
travi.
•
Altezza massima trave Hmax: distanza dal bordo superiore
della parete al bordo superiore dell'apertura. Se l'altezza è
superiore al valore massimo consentito, l'armatura della
trave non viene creata.
•
Lunghezza minima trave Lmin: distanza tra i lati
dell'apertura. Se la larghezza dell'apertura è inferiore al
valore minimo consentito, l'armatura della trave non viene
creata.
Consente di definire le proprietà dell'armatura superiore della
trave.
Si noti che le barre d'armatura presentano due insiemi di
proprietà, a seconda della lunghezza della trave.
Inferiore
Consente di definire le proprietà dell'armatura inferiore della
trave.
Si noti che le barre d'armatura presentano due insiemi di
proprietà, a seconda della lunghezza della trave.
Tipo di staffa
Permette di selezionare il tipo di staffa.
Staffe d'armatura
Consente di definire le proprietà delle staffe.
Si noti che le staffe presentano due insiemi di proprietà, in base
alla lunghezza della trave.
Armatura
387
Armatura pannello a parete: Scheda Aggiuntive
Utilizzare la scheda Aggiuntive per creare le barre d'armatura orizzontali e verticali
aggiuntive nello strumento di modellazione Armatura pannello a parete.
Opzione
Descrizione
Barre d'armatura
aggiuntive
Consente di scegliere se creare o meno le barre d'armatura
aggiuntive.
Permette di definire le proprietà delle barre d'armatura
aggiuntive.
Armatura pannello a parete: Scheda Attributi
Utilizzare la scheda Attributi per controllare le proprietà della barra d'armatura delle parti
create nello strumento di modellazione Armatura pannello a parete.
Opzione
Descrizione
Prefisso
Consente di definire un prefisso per il numero di posizione della
parte.
Numero di partenza
Permette di definire un numero di partenza per il numero di
Nome
Consente di definire un nome per la parte.
Tekla Structures utilizza il nome nei disegni e nei report.
Classe
Consente di definire il numero di classe della parte.
Rete con diverse dimensioni di barra
Dimensioni reti poligonali multiple crea reti d'armatura con più dimensioni delle barre
d'armatura. La rete d'armatura creata è ottimizzata per una macchina per saldatura rete.
Dimensioni reti poligonali multiple può essere utilizzato per solette e pannelli a parete. Le
solette e i pannelli a parete possono avere qualsiasi forma poligonale con qualsiasi numero di
aperture. Le barre d'armatura nella rete possono avere dimensioni diverse e il passo tra le
barre può variare.
Oggetti creati •
Reti d'armatura
Armatura
388
Utilizzare per
Situazione
Descrizione
Tre zone di barre d'armatura longitudinali
Prima di iniziare Creare una soletta o un pannello a parete poligonale con qualsiasi numero di aperture.
Immettere i valori di zona per definire la larghezza dell'area nella quale inserire armature
nelle direzioni longitudinale e trasversale. Ciascuna direzione può essere suddivisa in cinque
zone.
Ordine di 1. Selezionare la parte principale (soletta o pannello a parete).
selezione
Viene creata la rete d'armatura.
Si veda anche Rete a dimensioni cavo multiple: Scheda Parametri rete alla pagina 389
Rete a dimensioni cavo multiple: Scheda Cavi longitudinali/trasversali alla pagina 389
Rete a dimensioni cavo multiple: scheda Attributi alla pagina 391
Rete a dimensioni cavo multiple: File di configurazione per le serie di barre d'armatura alla
pagina 391
Rete a dimensioni cavo multiple: Scheda Parametri rete
Utilizzare la scheda Parametri rete per controllare la creazione della rete e lo spessore del
copriferro nello strumento di modellazione Rete a dimensioni cavo multiple.
Opzione
Descrizione
Crea barre
Definisce il lato della soletta o del pannello a parete
in cui vengono create le barre d'armatura.
Direzione longitudinale
Definisce se viene utilizzata la direzione x o y come
direzione longitudinale quando vengono create le
barre d'armatura.
Per impostazione predefinita, la direzione x è la
direzione longitudinale.
Armatura
389
Rete a dimensioni cavo multiple: Scheda Cavi longitudinali/trasversali
Utilizzare la scheda Poligonali longitudinali o Poligonali trasversali per controllare la
creazione della rete nella direzione longitudinale o trasversale e le zone d'armatura nello
strumento di modellazione Rete a dimensioni cavo multiple.
Opzione
Dimensioni fili
Descrizione
Definisce le dimensioni delle barre d'armatura utilizzate
nella serie.
Separare le dimensioni con uno spazio.
Sporgenza min.
Definisce la lunghezza minima dell'estensione della
barra d'armatura.
Sporgenza max.
Definisce la lunghezza massima dell'estensione della
barra d'armatura.
Spaziatura min.
Definisce lo spazio minimo tra le barre d'armatura.
Il valore deve essere divisibile per la dimensione della
griglia.
Ad esempio, se Spaziatura min. è 150, Spaziatura
max. è 300 e Dimensioni griglia è 50, i passi sono
150, 200, 250 e 300.
Spaziatura max.
Definisce lo spazio massimo tra le barre d'armatura.
Il valore deve essere divisibile per la dimensione della
griglia.
150, 200, 250 e 300
Dimensioni griglia
Definisce le dimensioni della griglia della rete.
150, 200, 250 e 300.
Questo valore varia in base alla macchina per saldatura.
Lunghezza minima filo
Definisce la lunghezza minima della barra d'armatura.
Numero minimo di punti di
saldatura
Definisce il numero minimo di intersezioni della barra
d'armatura trasversale.
Larghezza modello da riempire
Definisce la larghezza della serie riempita con la rete.
Questo valore è utilizzato quando la larghezza della
zona è superiore al valore specificato.
Tipo di valore larghezza zona
Armatura
Definisce la larghezza dell'area nella quale inserire
armature come percentuale dell'intera larghezza della
soletta o del pannello a parete o come lunghezza
effettiva.
390
Opzione
Descrizione
Larghezza, Larghezza reale, Area Definisce la larghezza della rete, la larghezza effettiva e
rete per lunghezza
l'area per la larghezza in ciascuna zona.
Carica modello da file
Seleziona il file di testo in cui sono state definite le
serie per barre d'armatura longitudinali e trasversali.
Se si utilizza il file delle serie esterno, Rete a
dimensioni cavo multiple tenta di determinare una
serie con un'area appropriata per il valore della
lunghezza di ogni zona e di applicare questi valori alle
zone.
Rete a dimensioni cavo multiple: scheda Attributi
Utilizzare la scheda Attributi per controllare le proprietà dell'armatura nelle direzioni
longitudinale e trasversale nello strumento di modellazione Rete a dimensioni cavo
multiple.
Opzione
Descrizione
Prefisso
Marca iniziale
della parte.
Materiale
Definisce la resistenza dell’acciaio utilizzato nelle barre
d’armatura.
Nome
Definisce un nome per le barre d'armatura longitudinali e
trasversali.
Tekla Structures utilizza il nome nei disegni e nei report.
Classe
Utilizza Classe per raggruppare le barre d'armatura
longitudinali e trasversali.
Ad esempio, è possibile visualizzare le barre d'armatura
longitudinali e trasversali di diverse classi in colori diversi.
Rete a dimensioni cavo multiple: File di configurazione per le serie di barre d'armatura
Utilizzare un file di testo esterno per definire le serie per le barre d'armatura longitudinali e
trasversali nello strumento di modellazione Rete a dimensioni cavo multiple.
Ciascuna serie inizia dalla linea Serie seguita, ad esempio, dal nome della serie. Ciascuna
coppia Dimensione di barre e Passo si trova su una riga separata. I valori di Dimensioni di
barre e Passo sono separati da uno spazio.
Il file ha il seguenti formato:
< Pattern > < Name >
<Bar Size> <Spacing>
Armatura
391
……………………………
Esempi Serie 1
10 200
10 200
8 100
8 300
10 400
Modello 2
10 200
10 200
8 100
8 100
Ancoraggi incorporati (8)
Tramite Ancoraggi incorporati (8) è possibile creare uno o più inserti in una parte in
calcestruzzo.
Oggetti creati •
Incastri
•
Parti ispessenti
•
Barre d'armatura
•
Barre attaccate
•
Cavi gru
Armatura
392
Utilizzare per
Situazione
Descrizione
Due ancoraggi
personalizzati.
Ancoraggi bullonati che
rappresentano parti
personalizzate, barre
attaccate e cavi gru.
Armatura
393
Situazione
Descrizione
Ancoraggi di
sollevamento annegati nel
getto che rappresentano
parti personalizzate.
Anelli di sollevamento in
cavo metallico annegati
nel getto che
rappresentano parti
personalizzate.
Gli ancoraggi di
regolazione sono sul lato
anteriore. Il componente
viene applicato due volte.
Ordine di 1. Selezionare una parte in calcestruzzo.
selezione
2. Selezionare almeno un punto sul lato in cui si desidera inserire l'incastro.
È anche possibile selezionare più punti, a seconda di come sono divisi gli incastri.
3. Fare clic sul pulsante centrale del mouse per creare gli incastri.
Armatura
394
Identificazione
delle parti
Parte
Parte in calcestruzzo (muro,
colonna, trave, lastra)
Punto
È possibile selezionare più punti.
Si veda anche Ancoraggi incorporati (8): Scheda Inserimento alla pagina 396
Ancoraggi incorporati (8): Scheda Posizionamento alla pagina 400
Ancoraggi incorporati (8): Scheda Posizionamento superiore alla pagina 405
Ancoraggi incorporati (8): Scheda Aumento spessore alla pagina 407
Ancoraggi incorporati (8): Scheda Immagine alla pagina 408
Ancoraggi incorporati (8): Scheda Parte superiore alla pagina 411
Ancoraggi incorporati (8): Scheda Parte inferiore alla pagina 411
Ancoraggi incorporati (8): Scheda Parti alla pagina 412
Ancoraggi incorporati (8): Scheda Barra d'armatura alla pagina 413
Ancoraggi incorporati (8): Scheda Barre attaccate alla pagina 415
Ancoraggi incorporati (8): Scheda Barra orizzontale alla pagina 417
Ancoraggi incorporati (8): Scheda Barra speciale alla pagina 419
Ancoraggi incorporati (8): Scheda Avanzate alla pagina 421
Armatura
395
Ancoraggi incorporati (8): Scheda Inserimento
Utilizzare la scheda Inserimento per controllare le parti personalizzate utilizzate per gli
inserti, i punti di inserimento per il posizionamento degli inserti e le proprietà di direzione dei
componenti nello strumento di modellazione Ancoraggi incorporati (8).
Sequenza punti Selezionare il metodo di distribuzione per gli inserti. È anche possibile regolare il
di inserimento posizionamento degli inserti nella scheda Posizionamento.
Opzione
Descrizione
Selezionare una parte in calcestruzzo e
scegliere un punto di posizionamento per
l'ancoraggio.
scegliere più punti di posizionamento per gli
ancoraggi.
scegliere tre punti per definire il piano.
Selezionare un punto per posizionare l'incastro.
scegliere tre punti per definire il piano.
Selezionare più punti per posizionare gli
incastri.
Direzione Definisce la modalità di rotazione degli incastri.
superiore
Questa opzione non è disponibile se è selezionata l'opzione piano con tre punti nella lista
Sequenza punti di inserimento.
È possibile utilizzare le direzioni locali +X,-X,+Y,-Y,+Z,-Z per definire un lato specifico di una
parte tipo a forma di cubo.
Armatura
396
- X locale:
+X globale:
Armatura
397
Esempi di
posizionamento
Gestione degli
incastri
Armatura
398
Selezionare se l'incastro viene gestito come strumento di modellazione o come dettaglio.
In generale, uno strumento di modellazione risponde ai punti selezionati, mentre un dettaglio
analizza il contorno della parte principale.
In alcune situazioni, uno strumento di modellazione risponde meglio alle modifiche del
contorno della parte principale.
Offset incastro
Definisce gli offset degli incastri in direzione X e/o Y rispetto ai punti di posizionamento
selezionati.
Parte •
personalizzata
Definire il nome del componente personalizzato da utilizzare per gli inserti. Se gli inserti
sono definiti nella scheda Immagine, lasciare vuota questa casella.
•
Definire il nome del file di configurazione per il componente personalizzato.
•
Scegliere se le parti personalizzate devono essere utilizzate per gli incastri.
Se si imposta Non, definire la sagoma degli inserti nella scheda Immagine.
Se si imposta Sì, definire il metodo di connessione.
•
Selezionare la modalità di rotazione degli incastri.
Armatura
399
•
Selezionare la modalità di rotazione degli incastri intorno a un punto di posizionamento.
Ancoraggi incorporati (8): Scheda Posizionamento
Utilizzare la scheda Posizionamento per controllare il posizionamento degli inserti, le
proprietà relative ai fattori di sicurezza e l'angolazione dei cavi gru e per selezionare gli
ancoraggi di sollevamento nello strumento di modellazione Ancoraggi incorporati (8).
È possibile definire la sequenza di punti di inserimento, il sistema di sollevamento e le quote
degli incastri sia nella linea di riferimento che nella direzione della sezione.
Sequenza punti Selezionare il metodo di distribuzione degli incastri.
di inserimento
Utilizzare le caselle a e b a destra per immettere i valori.
Opzione
Descrizione
L'incastro è posizionato nel
punto di posizionamento
selezionato.
L'incastro è posizionato nel
punto centro di gravità nel
senso della lunghezza della
parte.
Armatura
400
Opzione
Descrizione
Incastri multipli.
Definisce le dimensioni a e b.
Riferimento = centro di gravità
Se gli inserti verranno
posizionati al di fuori della
parte, viene utilizzato il valore
d.
Definisce le dimensioni a e b
come percentuali della
lunghezza della parte.
Definisce la dimensione a come
percentuale della lunghezza
della parte.
Definisce la dimensione a.
L'incastro destro viene calcolato
dal centro di gravità.
Definisce la dimensione a come
percentuale della lunghezza
totale della parte.
L'incastro è posizionato al
centro della parte.
Incastri multipli.
Riferimento = centro della parte
Armatura
401
Opzione
Descrizione
Le distanze vengono calcolate
dagli incastri alle estremità
della parte.
Le distanze vengono calcolate
dagli incastri alle estremità
della parte.
Sistema di
sollevamento
Selezionare il sistema di sollevamento del cavo gru.
Dimensioni
Caselle per la definizione delle dimensioni a e b degli inserti, dell'angolo alfa del cavo gru e
dell'altezza h del cavo gru.
Incastri Definisce gli incastri aggiuntivi. Utilizzare le caselle a sinistra e a destra per definire le
aggiuntivi distanze. È possibile immettere più distanze. Separare i valori con uno spazio.
Utilizzare la casella centrale per definire il numero di incastri aggiuntivi.
Armatura
402
Specchiatura
•
Definisce il punto di gravità.
•
Specifica se gli incastri sono specchiati.
La specchiatura è utile per gli incastri personalizzati asimmetrici.
•
Specifica se vengono visualizzati entrambi gli incastri oppure solo quello di sinistra o
quello di destra.
File di È possibile utilizzare un file di configurazione per calcolare la capacità di sollevamento degli
configurazione ancoraggi.
lift.dat
Impostare Cerca file di configurazione su Sì e definire il percorso completo del file di
configurazione. Il file predefinito è lift.dat, nella cartella profil.
Il file di configurazione lift.dat contiene una lista di tutti gli ancoraggi di sollevamento
personalizzati che appartengono all'installazione predefinita di Tekla Structures. Gli
ancoraggi vengono ordinati in base al costruttore e al tipo, al nome del componente e alla
capacità di sollevamento. È possibile aggiungere ulteriori componenti personalizzati alla lista
nel file di configurazione. Il file può essere aperto in un editor di testo, ad esempio Blocco
note.
Armatura
403
•
Tipo
Gruppi in cui possono essere selezionati ancoraggi di sollevamento.
•
Cliente tipo
Descrizione dei tipi.
•
Nome CuCoPa
Nome della parte componente personalizzata come appare nel database dei componenti.
•
Forza di sollevamento (kg)
Capacità di sollevamento in chilogrammi.
•
Dir
Direzione. Direzione del componente durante la creazione della parte componente
personalizzata.
•
File attributi
Collegamento al file di configurazione.
Armatura
404
È possibile selezionare il tipo di ancoraggio nella lista. La prima opzione della lista
corrisponde al primo tipo (1) nel file di configurazione lift.dat.
L'ultima opzione è Lista di tutte le preferenze di tipi e uso. Questa opzione consente di
eseguire la ricerca in tutti i gruppi. È possibile definire una preferenza nella Lista preferenze
tipi. Iniziare dal gruppo con la preferenza più elevata e separare i gruppi con uno spazio.
Diversi costruttori utilizzano ancoraggi di sollevamento con la stessa capacità di
sollevamento ma diverse lunghezze degli ancoraggi. Utilizzare l'ordine nel file di
configurazione per definire quale ancoraggio è selezionato. Primo ancoraggio trovato con
capacità appropriata = 1, secondo ancoraggio trovato = 2 e così via.
Se si è scelto di utilizzare una parte personalizzata, verificare che le parti
personalizzate corrispondenti siano disponibili nel modello. I nomi delle parti
personalizzate non devono contenere spazi in quanto non vengono letti dal file di
configurazione lift.dat.
Fattore di Definisce il fattore di sicurezza. Il peso da sollevare viene moltiplicato per questo fattore nel
sicurezza calcolo dell'ancoraggio.
Armatura
405
Ancoraggi incorporati (8): Scheda Posizionamento superiore
Utilizzare la scheda Posizionamento superiore per definire gli offset degli inserti e le
modalità di visualizzazione della finestra dei messaggi di informazione e dei cavi gru nello
strumento di modellazione Ancoraggi incorporati (8).
Offset Definisce gli offset degli incastri a entrambe le estremità della parte in calcestruzzo. Un
incastro posizionato esattamente al centro della parte in calcestruzzo rimane in posizione e
non viene associato a un offset.
Mostra finestre Definisce se viene visualizzata una finestra di messaggio contenente i risultati del calcolo
dei messaggi di degli incastri. Nella finestra di messaggio sono indicati il peso da sollevare, il peso di
informazione sollevamento reale incluso un fattore di sicurezza e l'ancoraggio selezionato.
La finestra di messaggio viene visualizzata solo se l'opzione Cerca file di configurazione è
stata impostata su Sì nella scheda Posizionamento.
Armatura
406
Mostra cavi gru Definisce se vengono visualizzati i cavi gru. Se l'opzione è impostata su Sì, i cavi gru vengono
visualizzati come profili o linee di costruzione con l'angolo alfa definito nella scheda
Posizionamento.
Ancoraggi incorporati (8): Scheda Aumento spessore
Utilizzare la scheda Aumento spessore per definire le parti ispessenti per la parte in
calcestruzzo nello strumento di modellazione Ancoraggi incorporati (8).
L'aumento dello spessore è utile in modo particolare con le pareti a sandwich.
Proprietà di
aumento dello
spessore
Opzione
Descrizione
Specifica il lato in cui viene
applicato l'aumento dello
spessore. È inoltre possibile
definire il valore per l'aumento
dello spessore.
Specifica il riferimento alla parte
ispessente e definisce larghezza e
altezza per l'aumento dello
spessore.
Armatura
407
Opzione
Descrizione
Specifica come connettere le
parti di spessoramento alla parte
in calcestruzzo principale.
Specifica se viene aggiunto un
ulteriore livello di isolamento
nella posizione di aumento
spessore.
Esempio
Ancoraggi incorporati (8): Scheda Immagine
Utilizzare la scheda Immagine per controllare le dimensioni degli inserti, il metodo di
connessione e la rotazione nello strumento di modellazione Ancoraggi incorporati (8).
Dimensione degli Immettere i valori per definire le dimensioni del volume negativo e la profondità della vite per
incastri una seconda parte incorporata inferiore.
Selezionare la sagoma del taglio.
Opzione
Esempio
Cerchio
Quadrato
Armatura
408
Opzione
Esempio
Mezzaluna X
Mezzaluna Y
Come volume Definisce se i profili tagliati vengono gestiti come volume negativo o positivo.
negativo
Posizionamento Definisce come posizionare le parti superiore e inferiore dell'incastro.
Opzione
Esempio
Armatura
409
Opzione
Esempio
Armatura
410
Come collegare
la parte
superiore ad un
elemento in
calcestruzzo
Come collegare
la parte inferiore
Definisce se la parte superiore di un inserto viene creata. Se l'opzione è impostata su Sì,
selezionare la modalità di connessione della parte all'elemento in calcestruzzo.
Definisce se la parte inferiore di un inserto viene creata. Se l'opzione è impostata su Sì,
selezionare la modalità di connessione della parte all'elemento in calcestruzzo.
Ancoraggi incorporati (8): Scheda Parte superiore
Utilizzare la scheda Parte superiore per definire la parte superiore dell'inserto nello
Dimensioni parte Utilizzare le caselle relative a diametro e altezza per definire la forma della parte superiore
superiore dell'inserto. I diametri principali delle parti 1, 2, 3, 4 e 5 possono essere definiti anche nella
scheda Parti.
Ancoraggi incorporati (8): Scheda Parte inferiore
Utilizzare la scheda Parte inferiore per definire la parte inferiore dell'inserto nello strumento
di modellazione Ancoraggi incorporati (8).
Dimensioni parte Utilizzare le caselle relative a diametro e altezza per definire la forma della parte inferiore
inferiore dell'inserto. I diametri principali delle parti 1, 2, 3, 4 e 5 possono essere definiti anche nella
scheda Parti.
Armatura
411
Ancoraggi incorporati (8): Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti superiore e inferiore dell'inserto
nello strumento di modellazione Ancoraggi incorporati (8).
Proprietà della Definisce le proprietà sia della parte superiore che di quella inferiore. Se le proprietà del
parte profilo vengono lasciate vuote, vengono utilizzati le lunghezze e i diametri definiti nelle
schede Parte superiore e Parte inferiore.
Armatura
412
Opzione
Descrizione
s, l, a
Pos. No.
Materiale
Nome
Definisce un nome per la parte.
Classe
Commento
È possibile definire attributi utente per le parti superiore e inferiore.
Armatura
413
Ancoraggi incorporati (8): Scheda Barra d'armatura
Utilizzare la scheda Barra d'armatura per definire le barre d'armatura aggiuntive per gli
inserti nello strumento di modellazione Ancoraggi incorporati (8).
È possibile definire le proprietà del gancio e della forma delle barre d'armatura, nonché le
proprietà del profilo delle barre d'armatura in due direzioni.
Tipo, Dimensioni Le opzioni Tipo e Dimensioni funzionano in combinazione. Aprire il catalogo delle barre
d'armatura per selezionare tipo e dimensioni per barra A e barra B.
Condizioni Specifica la forma della barra d'armatura.
estr.sinistra/
destra
Lungh.Gancio Definisce la lunghezza di piegatura per i ganci e il raggio di piegatura.
sinistro/destro,
Raggio piegatura
Rotazione Specifica quanto devono essere ruotate le barre d'armatura e definisce l'angolo di rotazione.
Armatura
414
Dimensioni Definisce le dimensioni delle barre d'armatura e il numero di barre.
Ancoraggi incorporati (8): Scheda Barre attaccate
Utilizzare la scheda Barre attaccate per definire le barre d'armatura aggiuntive per gli inserti
nello strumento di modellazione Ancoraggi incorporati (8).
proprietà del profilo delle barre d'armatura.
d'armatura per selezionare tipo e dimensioni.
Armatura
415
estr.sinistra/
destra
sinistro/destro,
Raggio piegatura
Rotazione Specifica quanto devono essere ruotate le barre d'armatura attaccate e definisce l'angolo di
rotazione.
Armatura
416
Dimensioni
Opzione
Descrizione
Predefinito
Specifica come posizionare le barra d'armatura
attaccate.
Utilizzare i valori a, b, c, d, e, f e gli angoli alfa
e beta per definire le dimensioni delle barre
d'armatura attaccate.
Definisce il numero di barre d'armatura
attaccate.
0
Definisce la distanza tra le barre d'armatura
attaccate.
100 mm
Ancoraggi incorporati (8): Scheda Barra orizzontale
Utilizzare la scheda Barra orizzontale per definire le barre d'armatura orizzontali per gli
proprietà del profilo delle barre d'armatura.
d'armatura per selezionare tipo e dimensioni.
Armatura
417
estr.sinistra/
destra
sinistro/destro,
Raggio piegatura
Rotazione Specifica quanto devono essere ruotate le barre d'armatura orizzontali e definisce l'angolo di
rotazione.
Vista laterale È possibile creare barre d'armatura orizzontali inclinate. Definire il numero di barre e la
distanza tra di esse. Utilizzare il valore d per definire lo spessore del copriferro per il lato
superiore e il valore f per definire la lunghezza della barra d'armatura.
Vista superiore Specifica una forma per la barra d'armatura.
Utilizzare i valori a, b, c, d, e, f e gli angoli alfa e beta per definire le dimensioni delle barre
d'armatura orizzontali.
Armatura
418
Ancoraggi incorporati (8): Scheda Barra speciale
Utilizzare la scheda Barra speciale per definire le barre d'armatura a U aggiuntive per gli
proprietà del profilo delle barre d'armatura in due direzioni.
d'armatura per selezionare tipo e dimensioni per barra A e barra B.
Armatura
419
estr.sinistra/
destra
sinistro/destro,
Raggio piegatura
Rotazione Specifica quanto devono essere ruotate le barre d'armatura a U e definisce l'angolo di
rotazione.
Sagoma Specifica una forma per la barra d'armatura.
Utilizzare i valori a, b, c, d, e, f e gli angoli alfa e beta per definire le dimensioni delle barre
d'armatura a U.
Armatura
420
Ancoraggi incorporati (8): Scheda Avanzate
Utilizzare la scheda Avanzate per definire le proprietà delle barre d'armatura e gli attributi
utente per barre d'armatura, barre attaccate, barre speciali e barre orizzontali nello
Proprietà barra
d'armatura
Opzione
Descrizione
Commento
Aggiungere un commento per le barre d'armatura.
Nome
Classe
Definisce il numero di classe della parte per le barre
d'armatura.
Serie
Numero di
partenza
della parte.
Armatura
421
Inserto (1008)
Inserto (1008) consente di creare uno o più inserti nelle parti in calcestruzzo. È possibile
creare più inserti da utilizzare come ancoraggi di sollevamento con un punto di inserimento.
Oggetti creati •
•
Utilizzare per
Inserti
Barre d'armatura
Situazione
Descrizione
Inserti
Armatura
422
Ordine di 1. Selezionare una parte in calcestruzzo.
selezione
2. Selezionare un punto sul lato della parte in cui si desidera inserire l'inserto.
Il dettaglio viene creato automaticamente quando si seleziona il punto.
Si veda anche Inserto (1008): scheda Immagine alla pagina 423
Inserto (1008): Scheda Parte superiore alla pagina 425
Inserto (1008): Scheda Parte inferiore alla pagina 425
Inserto (1008): Scheda Parti alla pagina 426
Inserto (1008): Scheda Posizionamento alla pagina 427
Inserto (1008): Scheda Barra d'armatura alla pagina 429
Inserto (1008): Scheda Avanzate alla pagina 429
Inserto (1008): Bulloni alla pagina 429
Inserto (1008): scheda Immagine
Utilizzare la scheda Immagine per controllare le dimensioni degli inserti, il metodo di
connessione e la rotazione nel dettaglio Inserto (1008).
Dimensione degli Definire se l'inserto deve rientrare. È possibile definire le quote dell'incavo, la distanza dal
incastri piano dell'incavo alla parte superiore dell'inserto, selezionare la forma del taglio e specificare
se i tagli sono da considerare come volume negativo o come volume positivo.
Opzione
Esempio
Cerchio
Armatura
423
Opzione
Esempio
Mezzaluna X
Quadrato
Mezzaluna Y
Parte superiore/ Impostare la classe e la rotazione della parte. Ciascuna opzione consente di ruotare l'inserto
Parte inferiore di 90 gradi in senso antiorario. È anche possibile definire un angolo di rotazione fisso.
Armatura
424
Come collegare
la parte
superiore ad un
elemento in
calcestruzzo
Come collegare
la parte inferiore
Specificare se la parte superiore dell'inserto viene creata e se impostata su Sì, selezionare la
modalità di connessione della parte alla parte in calcestruzzo.
Definire se la parte inferiore dell'inserto viene creata e se l'opzione è impostata su Sì,
selezionare la modalità di connessione della parte alla parte in calcestruzzo.
Selezionare un Selezionare una parte personalizzata dal catalogo componenti. Utilizzare l'opzione Sì e
inserto dal sotto-assemblaggio per aggiungere l'inserto come sotto-assemblaggio alla parte principale.
catalogo La direzione di default è Punto 2 +x.
componenti
Inserto (1008): Scheda Parte superiore
Utilizzare la scheda Parte superiore per definire la parte superiore dell'inserto nel dettaglio
Inserto (1008).
Dimensioni parte Utilizzare le caselle relative a diametro e altezza per definire la forma della parte superiore
superiore dell'incastro. È possibile definire i diametri principali delle parti 1, 2, 3, 4 e 5 nella scheda
Parti.
Esempi Parte superiore dell'inserto definita nella scheda Parte superiore, parte inferiore dell'inserto
definita nella scheda Parte inferiore.
Armatura
425
Inserto (1008): Scheda Parte inferiore
Utilizzare la scheda Parte inferiore per definire la parte inferiore dell'inserto nel dettaglio
Inserto (1008).
Dimensioni parte Utilizzare le caselle relative a diametro e altezza per definire la forma della parte inferiore
inferiore dell'incastro. È possibile definire i diametri principali delle parti 1, 2, 3, 4 e 5 nella scheda
Parti.
Per gli esempi, vedere Inserto (1008): Scheda Parte superiore alla pagina 425.
Inserto (1008): Scheda Parti
Utilizzare la scheda Parti per definire i profili parte superiore e inferiore dell'inserto nel
dettaglio Inserto (1008).
Proprietà della Sia la parte superiore e sia la parte inferiore vengono create da più profili. È possibile definire
parte profili per ciascuna sezione.
Definire le proprietà per la parte superiore, inferiore e cassaforma. Se le proprietà del profilo
vengono lasciate vuote, vengono utilizzati le lunghezze e i diametri definiti nelle schede
Parte superiore e Parte inferiore.
Opzione
Descrizione
s, l, a
Pos. No.
Materiale
Definisce il tipo di materiale.
Nome
Consente di definire un nome per la parte.
Commento
È possibile definire attributi utente per le parti superiore e inferiore.
Armatura
426
Inserto (1008): Scheda Posizionamento
Utilizzare la scheda Posizionamento per definire il posizionamento e la distribuzione
dell'inserto nel dettaglio Inserto (1008).
Posizionamento Definire come posizionare le parti superiore e inferiore dell'inserto.
Posizionamento Definire il tipo di posizionamento dell'inserto. A seconda dei punti di inserimento del
componente, è possibile creare più inserti.
Opzione
Descrizione
L'incastro è posizionato nel punto di posizionamento
selezionato.
L'incastro è posizionato nel punto centro di gravità nel
senso della lunghezza della parte.
Armatura
427
Opzione
Descrizione
Incastri multipli.
Definisce le dimensioni a e b come percentuali della
L'inserto viene posizionato al centro della parte, lungo
la lunghezza della parte in calcestruzzo.
Incastri multipli.
Definisce la dimensione a come percentuale della
lunghezza totale della parte.
L'incastro è posizionato al centro della parte.
Le distanze vengono calcolate dagli incastri alle
estremità della parte.
Le distanze vengono calcolate dagli incastri alle
estremità della parte.
Quote Definire le quote dell'inserto a e b.
Centro di gravità Definire il centro di gravità della parte in calcestruzzo per gli inserti.
Armatura
428
Numero di Spaziatura tra più inserti.
ancoraggi extra
Inserto (1008): Scheda Barra d'armatura
Utilizzare la scheda Barra d'armatura per definire le barre d'armatura aggiuntive per gli
inserti nello strumento di modellazione Inserto (1008).
È possibile definire le proprietà della forma delle barre d'armatura, nonché le proprietà del
profilo delle barre d'armatura in due direzioni.
È possibile definire il numero, la forma, la quota e lo spessore del copriferro delle barre
d'armatura.
Inserto (1008): Scheda Avanzate
Utilizzare la scheda Avanzato per definire le proprietà delle barre d'armatura A e B nel
dettaglio Inserto (1008).
Proprietà barra
d'armatura
Opzione
Descrizione
Commento
Aggiungere un commento per le barre d'armatura.
Nome
Classe
Definisce il numero di classe della parte per le barre d'armatura.
Serie
Numero partenza
Permette di definire un numero di partenza per il numero di
Armatura
429
Inserto (1008): Bulloni
Cliccare sul pulsante Bulloni per aprire la finestra di dialogo Bulloni in cui è possibile definire
incastri aggiuntivi e i relativi offset nel dettaglio Inserto (1008).
Inserto (1008) utilizza unicamente le opzioni Dist. verticale e Dist. orizzontale, le altre non
vengono prese in considerazione.
Esempio Nell'esempio riportato di seguito, il posizionamento dei bulloni utilizza quote fisse dai bordi
della parte, in base a quanto definito nella scheda Posizionamento. Gli inserti aggiuntivi sono
definiti nella finestra di dialogo Bulloni.
Armatura
430
Facoltativamente, è anche possibile utilizzare le opzioni Posizionamento e Sez./primo per
definire una distanza dal bordo della trave.
Armatura
431
Armatura trave continua
È possibile rinforzare una trave continua utilizzando una macro denominata
ContinuousBeamReinforcement. La macro crea barre principali superiori e inferiori, staffe,
adattamenti e barre superiori e inferiori aggiuntive utilizzando i componenti di sistema.
Armatura longitudinale (70) crea le barre superiori e inferiori principali e aggiuntive, Staffe
di armatura (67) crea le staffe e Adattamento (13) crea gli adattamenti.
Per armare una trave continua:
1. Aprire Utilità --> Macro... ed eseguire ContinuousBeamReinforcement.
2. Selezionare le travi e fare click su Avanti.
3. Selezionare le colonne e fare click su Avanti.
4. Se necessario, modificare le proprietà dell'armatura e fare click su Fine.
Vengono create le armature.
Limitazioni Le travi devono essere allineate affinché l'armatura venga eseguita correttamente.
Armatura
432
Esempio
2.3 Sollevamento
In questa sezione sono illustrati i componenti che possono essere utilizzati per il
sollevamento.
•
Ganci di solevamento (80) alla pagina 433
Armatura
433
Sollevamento
Ganci di solevamento (80)
Creare due ganci di sollevamento (oppure gruppi di ganci) per una parte in cemento e
posizionarli simmetricamente su entrambi i lati del centro di gravità della parte.
30% di lunghezza della parte (default)
Centro di gravità
Oggetti creati •
Ganci di sollevamento (2 o più).
•
Incavi per ancoraggi (opzionale)
Utilizzare per
Situazione
Informazioni
aggiuntive
Gancio diritto ad ali
diritte
(Tipo A nel file delle
proprietà
dell'ancoraggio, vedere
Proprietà dei ganci di
sollevamento da file
alla pagina 439)
Gancio diritto ad ali
sagomate ad L
(Tipo D)
Armatura
434
Sollevamento
Situazione
Informazioni
aggiuntive
Gancio angolato ad ali
diritte
(Tipo B)
Gancio angolato ad ali
sagomate ad L
(Tipo C)
Componente
personalizzato come
ancoraggio
Ancoraggi incavati
nella parte.
Ancoraggi inclinati e/o
ruotati
Prima di inziare Creare la parte in cemento.
Definire le Utilizzare le schede nella finestra di dialogo Lifting anchor (80) per definire le proprietà
proprietà degli oggetti creati da questo componente:
Armatura
435
Sollevamento
Sezione
Immagine
Contenuti
Si veda anche
Le dimensioni e le posizioni
degli ancoraggi, il loro numero
e il passo, l’opzione per
utilizzare i componenti
personalizzati come ancoraggi,
l’opzione per creare incavi, le
dimensioni dell’incavo, angolo
d’inclinazione degli ancoraggi,
l’opzione per ruotare gli
ancoraggi, le proprietà di base
degli ancoraggi
Proprietà ganci di
sollevamento alla
pagina 436
Componenti
personalizzati come
ganci di sollevamento
alla pagina 437
Creare incavi per gli
ancoraggi di
sollevamento alla
pagina 438
Ordine di 1. Parte in cemento
selezione
Proprietà ganci di sollevamento
Le proprietà del gancio di sollevamento sono:
Campo
Dimensioni gancio
Descrizione
Opzioni nel box lista:
•
Utilizzare valori dialogo
•
Seleziona dal file, vedere Proprietà dei
ganci di sollevamento da file alla pagina
439.
Occorre inserire le dimensioni in accordo al
tipo di gancio per creare ganci di
sollevamento differenti.
La distanza tra un gancio (oppure un gruppo
di ganci) ed il centro di gravità della parte
(tramite il default, 30% della lunghezza della
parte).
La distanza tra un gancio (o un gruppo) e la
linea centrale della parte.
Armatura
436
Sollevamento
Campo
Descrizione
Numero di barre/passi
Il numero ed il passo dei ganci in un gruppo.
Se il passo è variabile, inserire i valori singoli.
Personalizzato
Vedere Componenti personalizzati come
ganci di sollevamento alla pagina 437.
Componente
Impostazioni
personalizzate
Direzione superiore
L'opzione per definire se gli ancoraggi sono
annegati nella parte. Vedere Creare incavi
per gli ancoraggi di sollevamento alla pagina
438.
L’angolo d’inclinazione dei ganci. Le teste dei
ganci risultano inclinate verso il centro di
gravità della parte.
Ruota gancio
L’opzione per ruotare i ganci. Le opzioni
sono:
Lato
•
No: Ancoraggi paralleli alla parte.
•
Sì: Ancoraggi perpendicolari alla parte.
Il lato della parte in cui Tekla Structures crea
i ganci. Le opzioni sono Fronte, Superiore,
Dietro, Sotto, Inizio e Fine.
Materiale, Dimensioni,
Nome, Prefisso,
Numero iniziale, Classe
Componenti personalizzati come ganci di sollevamento
Per utilizzare i componenti personalizzati come ganci di sollevamento:
1. Nella casella di riepilogo Personalizzato, selezionare Sì.
2. Fare click sul pulsante ... accanto al campo Componente per aprire la finestra di dialogo
Seleziona vicino.
3. Ricercare il componente personalizzato che si desidera utilizzare come gancio di
sollevamento.
Il componente selezionato deve essere una parte personalizzata e deve avere due o tre
punti di inserimento.
Armatura
437
Sollevamento
Il componente deve essere creato in modo che il primo e il secondo punto di inserimento
siano sulla superficie in calcestruzzo e lungo l'asse longitudinale della parte in
calcestruzzo.
Per ulteriori informazioni su come creare parti personalizzate che possono
essere utilizzate come ancoraggi di sollevamento, accedere a Tekla Extranet e
aprire Self learning --> Manual & instructions e aprire il documento relativo
alle Standard Embed Creation Instruction.
4. Selezionare il componente e fare click su OK.
5. Per utilizzare le proprietà del componente personalizzato salvate, immettere il nome
utilizzato per salvare le proprietà nel campo Impostazioni personalizzate.
6. Se la posizione di ancoraggio non è corretta, selezionare un'altra opzione nella casella di
riepilogo Direzione superiore.
Vedere anche Per ulteriori informazioni sui componenti personalizzati, vedere .
Creare incavi per gli ancoraggi di sollevamento
Selezionare una delle seguenti opzioni per definire se l’ancoraggio di sollevamento risulta
incavato nella parte in c.a.:
Opzione
Descrizione
Ancoraggi sulla superficie della parte.
(Default)
Ancoraggi incavati nella parte.
Se si sceglie di creare gli ancoraggi incavandoli nella parte, utilizzare i campi seguenti per
definire la sagoma e le dimensioni degli incavi:
Armatura
438
Sollevamento
Proprietà dei ganci di sollevamento da file
È possibile definire le proprietà dell'ancoraggio di sollevamento immettendo i valori nella
finestra di dialogo (vedere Proprietà ganci di sollevamento alla pagina 436) oppure creare un
file contenente le proprietà dell'ancoraggio da utilizzare. Utilizzare un editor di testo
standard qualsiasi per creare il file e salvarlo come LiftingAnchors.dat nella cartella
del modello.
Per utilizzare le proprietà del gancio definire in un file:
1. Nella finestra di dialogo Lifting anchor (80), scegliere Seleziona dal file dalla casella di
riepilogo Dimensioni ancoraggio.
2. Fare click sul pulsante ... per selezionare il file.
Esempio Per ciascun gancio di sollevamento, creare una riga nel file con le seguenti proprietà,
separate tramite spazi:
•
Capacità dei ganci [kN], compresi i coefficienti di sicurezza e del materiale
•
Tipo [A, B, C o D], vedere la tabella Utilizzare per in Ganci di solevamento (80) alla
pagina 433
•
Classe [caratteri]
•
Dimensioni [caratteri]
•
Lunghezza ancoraggio 1 [mm]
•
Lunghezza ancoraggio 2 [mm]
•
Dimensione di sporgenza del gancio all’esterno della parte [mm]
•
Dimensione di penetrazione del gancio all’interno della parte [mm]
•
Raggio di piegatura [mm]
•
Lunghezza gancio [mm] (0 = nessun gancio)
•
Angolo dell’ala 1 [gradi]
•
Angolo dell’ala 2 [gradi]
Di seguito viene riportato un esempio di file di ancoraggio di sollevamento (Tekla Structures
ignora i commenti racchiusi tra /* */):
Armatura
439
Sollevamento
Tekla Structures utilizzerà il primo ancoraggio nel file che:
1. Ha sagoma e tipo definiti utilizzando le caselle di riepilogo grafiche nella finestra di
dialogo Lifting anchor (80).
2. Può sopportare il peso della parte con altri ancoraggi identici. Il numero totale di
ancoraggi è rappresentato dal doppio del numero specificato nel campo Numero di
barre.
Armatura
440
Sollevamento
3
Esclusione di responsabilità
© 2015 Tekla Corporation e i suoi licenziatari. Tutti i diritti riservati.
Il presente Manuale per il Software è stato progettato per l'uso con il Software di
riferimento. L'uso del Software e del presente Manuale per il Software è regolato da un
Accordo di licenza. Tra le altre disposizioni, l'Accordo di licenza stabilisce talune garanzie per
il Software e il presente Manuale, nega altre garanzie, limita i danni recuperabili, definisce gli
usi consentiti del Software e determina se si è un utente autorizzato del Software. Tutte le
informazioni riportate in questo manuale sono fornite con la garanzia indicata nell'Accordo
di licenza. Si prega di fare riferimento all'Accordo di licenza per gli obblighi importanti e le
limitazioni vigenti, nonché per le limitazioni sui diritti. Tekla non garantisce che il testo sia
privo di imprecisioni tecniche o errori tipografici. Tekla si riserva il diritto di apportare
modifiche e integrazioni al presente manuale dovute a cambiamenti nel software o altro.
Inoltre, il presente Manuale per il Software è protetto dalle leggi sul copyright e dai trattati
internazionali. La riproduzione, la visualizzazione, la modifica, o la distribuzione non
autorizzate del presente manuale, o di parte di esso, possono comportare sanzioni civili e
penali gravi e saranno perseguite nella misura massima consentita dalla legge.
Tekla, Tekla Structures, Tekla BIMsight, BIMsight, Tedds, Solve, Fastrak e Orion sono marchi o
marchi registrati di Tekla Corporation nell'Unione Europea, negli Stati Uniti e/o in altri paesi.
Ulteriori informazioni sui marchi Tekla: http://www.tekla.com/tekla-trademarks. Trimble è un
marchio o un marchio registrato di Trimble Navigation Limited nell'Unione Europea, negli
Stati Uniti e/o in altri paesi. Ulteriori informazioni sui marchi Trimble: http://
www.trimble.com/trademarks.aspx. Altri nomi di prodotti e società citati nel presente
manuale possono essere marchi dei rispettivi proprietari. Il riferimento a un marchio o a un
prodotto di terzi non costituisce alcuna dichiarazione di affiliazione o collaborazione di Tekla
con tali terzi. Tekla nega qualsiasi affiliazione o collaborazione, se non espressamente
dichiarata.
Parti del software:
D-Cubed 2D DCM © 2010 Siemens Industry Software Limited. Tutti i diritti riservati.
EPM toolkit © 1995-2004 EPM Technology a.s., Oslo, Norvegia. Tutti i diritti riservati.
Open CASCADE Technology © 2001-2014 Open CASCADE SA. Tutti i diritti riservati.
FLY SDK - CAD SDK © 2012 VisualIntegrity™. Tutti i diritti riservati.
Teigha © 2003-2014 Open Design Alliance. Tutti i diritti riservati.
PolyBoolean C++ Library © 2001-2012 Complex A5 Co. Ltd. Tutti i diritti riservati.
441
Sollevamento
FlexNet Copyright © 2014 Flexera Software LLC. Tutti i diritti riservati.
Questo prodotto contiene tecnologia riservata e di proprietà, informazioni e lavoro creativo di
proprietà di Flexera Software LLC e dei suoi licenziatari, se esistenti. Sono vietati l'utilizzo, la
copia, la pubblicazione, la distribuzione, la visualizzazione, la modifica o la trasmissione di
tale tecnologia per intero o in parte sotto qualsiasi forma e con qualsiasi mezzo senza il
previo consenso scritto di Flexera Software LLC. Fatto salvo quanto espressamente dichiarato
per iscritto Flexera Software LLC, il possesso di tale tecnologia non implica la concessione di
alcuna licenza o autorizzazione sui diritti di proprietà intellettuale di Flexera Software LLC,
senza alcuna eccezione o implicazione o altro.
Per visualizzare le licenze di terzi, passare a Tekla Structures, cliccare su Aiuto -->
Informazioni su e selezionare il pulsante Licenze di terzi.
Gli elementi del software descritto nel presente Manuale sono protetti da più brevetti e
possibilmente da domande di brevetto in attesa di accettazione nell'Unione Europea e/o in
altri paesi. Per ulteriori informazioni andare alla pagina http://www.tekla.com/tekla-patents.
442
Sollevamento
Indice analitico
A
scale (7)......................................................................213
Vani scale e pianerottoli (90).............................. 229
componenti personalizzati
come ancoraggi di sollevamento........................437
connessione con adattamento (13)............................. 21
connessioni di appoggio.................................................... 9
connessioni
appoggio (calcestruzzo)............................................. 9
Corbel connection (14).................................................... 22
Ancoraggi incorporati (8)............................................. 392
Applicatore giunti...........................................................155
Appoggio con tassello (75).............................................10
Appoggio con tassello a flangia (77)...........................17
armatura colonna circolare (82).................................323
armatura colonne
colonne circolari (82).............................................323
staffe...........................................................................324
superiore e inferiore............................................... 326
armatura fori
creazione e armatura (85).................................... 339
per lastre e pareti (84)...........................................337
Armatura mensola (81)................................................. 318
armatura plinto di fondazione (77)........................... 286
armatura testa palo (76).............................................. 281
armatura
per fondazioni.......................................................... 279
trave continua..........................................................432
D
dimensioni dei fori dei bulloni nei componenti in
calcestruzzo........................................................................ 11
doppio appoggio con perno (76)...................................14
double tee reinforcement (64)....................................312
E
estremità della trave
componenti in calcestruzzo 76, 78...................... 17
B
barre d'inizio (86, 87).................................................... 288
barre lacer nelle fondazioni.........................................285
barre lastra (18).............................................................. 303
barre rete...........................................................................291
barre rete per area..........................................................296
beam reinforcement (63)..............................................309
Braced girder (88)...........................................................343
F
Fondazione in calcestruzzo (1030)............................263
Forma parete generale.................................................. 140
Forma trave generale.....................................................138
Forometria pannello sandwich (1)............................. 110
G
C
Ganci di sollevamento alveolare................................ 180
Generazione Fori (32).................................................... 150
Generazione foro poligono (33)..................................152
generazione lastra con piatto poligonare (61).......157
gettato in cantiere......................................................... 432
gettato in opera.............................................................. 432
Giunto orizzontale pannello sandwich (1).................97
Giunto verticale pannello sandwich..........................104
Calcestruzzo trave-trave (112)..................................... 33
Cassaforma colonna.......................................................131
Cassaforma parete..........................................................134
Cassaforma trave............................................................ 127
CIP.......................................................................................432
Clip generale.................................................................... 144
componenti in calcestruzzo..............................................9
443
I
R
incavo dado e piatto rondella
Inserto (1008).................................................................. 422
Rete con diverse dimensioni di barra ...................... 388
Riconoscimento automatico del giunto (30).......... 153
Riempimento CIP layout piano................................... 211
rinforzo d'estremità (79)...............................................314
L
S
lastra in calcestruzzo
generation with points (62)................................. 160
generazione con piatto poligonare (61)........... 157
lastra
proprietà.................................................................... 158
tipo.............................................................................. 159
lastre...................................................................................157
Layout piani......................................................................187
lifting anchor (80).......................................................... 433
Scala in calcestruzzo armato (95)............................. 233
Scale in calcestruzzo (65)............................................ 214
scale in calcestruzzo
informazioni............................................................. 212
proprietà............................................................213,232
scale, calcestruzzo
proprietà............................................................213,232
scale
calcestruzzo......................................................213,229
Scatola elettrica a parete (84)...................................... 61
Serie di reti d'armatura nell'area (89)...................... 377
slab generation with points (62)................................160
Soletta in pendenza di drenaggio.............................. 172
specifiche calcestruzzo...................................................... 9
strip footing reinforcement (75)................................ 279
Strumento armatura soletta........................................305
Strumento di apertura alveolare................................ 176
Strumento per piani.......................................................183
M
malta
mensole
smusso.......................................................................... 13
Modeling of floor bay (66)...........................................162
Modeling of slab area (88)...........................................170
Morsetto generale.......................................................... 143
Muro doppio e pannello sandwich (1)........................ 75
T
Tirante e clip generali....................................................148
Tirante generale.............................................................. 146
tolleranze
in scale in calcestruzzo......................................... 214
trave continua
armatura.................................................................... 432
Trave controventata (89).............................................. 360
two-sided seating with dowel to flange (78)........... 19
O
opzioni di adattamento
componente in calcestruzzo 75............................ 12
componente in calcestruzzo 76............................ 16
P
pannelli..............................................................................157
Parametri di Generazione foro poligono (33).........152
piani....................................................................................157
piastra di appoggio
V
vano ascensore................................................................ 229
vano scala......................................................................... 229
444

Detailing cemento armato

Transcript

Documenti analoghi

Qualità 20MnCr5 Categoria Acciai speciali

Creteo Repair

Diapositiva 1 - CNI Scintille

[EDI 09 D-E] Realizzare casseforme, preparare e posare le barre di

Proclima CONTEGA PV

MODULO EDI 05 – LA REALIZZAZIONE DI OPERE IN CEMENTO

centro di reclutamento e centro medico regionale, mte. ceneri
