Telecomunicazioni e Sistemi Elettronici
LBT1049-123A
Kit 1049/123A
h t t p : / / w w w. g l t . i t
e-mail: [email protected]
GLT s.r.l. via Bologna, 152 - 10154 TORINO - Tel. 011.2339111 Fax. 011.2339112

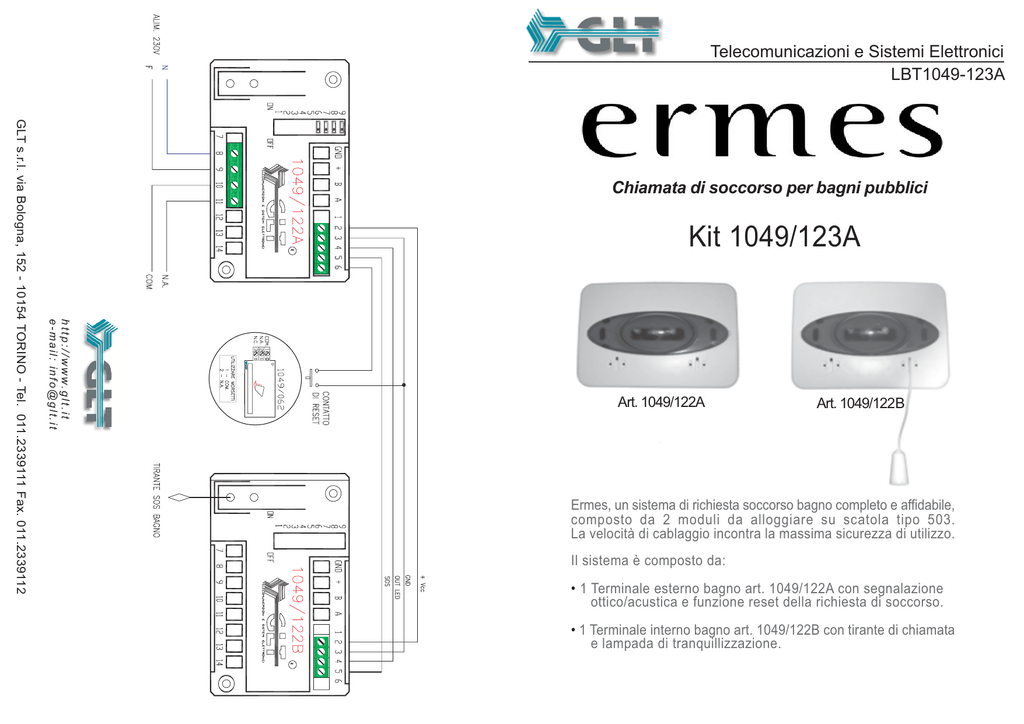

Chiamata di soccorso per bagni pubblici
Art. 1049/122A
Art. 1049/122B
Ermes, un sistema di richiesta soccorso bagno completo e affidabile,
composto da 2 moduli da alloggiare su scatola tipo 503.
La velocità di cablaggio incontra la massima sicurezza di utilizzo.
Il sistema è composto da:
• 1 Terminale esterno bagno art. 1049/122A con segnalazione
ottico/acustica e funzione reset della richiesta di soccorso.
• 1 Terminale interno bagno art. 1049/122B con tirante di chiamata
e lampada di tranquillizzazione.
Morsetto
Descrizione
Morsetto
Descrizione
Morsetto
Descrizione
2
+Vcc
7
n.n.
+Vcc
3
GND
8
Neutro alimentazione
230Vac
9
Fase alimentazione
230Vac
Ingresso comando Led
4
Uscita led (da collegarsi
al 1049/122B)
2
3
4
5
Uscita tirante Sos bagno
5
Ingresso tirante Sos
bagno (da collegarsi
al 1049/122B)
10-11
Uscita relè NA disponibile
per ripetizione allarme.
Contatto relè MAX 1A
@230V(carico resistivo).
NOTE:
RIPROPONE STATO
LAMPADA(vedi dip switch
8).
6
Ingresso di reset
1
2
2
GND
CARATTERISTICHE TECNICHE
• Alimentazione 230 Vac - 0.50VA.
• Trasformatore di sicurezza integrato.
• Batteria tampone ricaricabile (a corredo) 6LR61
Ni-Mh da 9 Vcc 150mA/h, tempo di carica 24h.
• Durata batteria in assenza di alimentazione:
- 24h in stand-by;
- 1h in allarme con lampade lampeggianti e
cicalino attivo.
• Uscita relè 1A @ 230Vac per ripetizione remota allarme.
1) Si sconsiglia l’utilizzo della configurazione con lampada accesa
fissa perché in caso di allarme, in assenza di alimentazione, si riduce
drasticamente la durata della batteria.
2) In caso di mancanza rete il lampeggìo delle lampade e l'intermittenza del cicalino
vengono rallentati per ridurre il consumo della batteria, quando questa è
inferiore al 50% di carica.
Si ricorda che l'installazione deve essere eseguita da personale
tecnico qualificato, in piena osservanza delle prescrizioni e delle norme
in vigore nel paese dove il dispositivo viene installato.
GLT s.r.l. non si ritiene in alcun modo responsabile per malfunzionamenti
o danni causati da utilizzi o applicazioni delle apparecchiature diversi da
quanto specificato nel presente documento.
