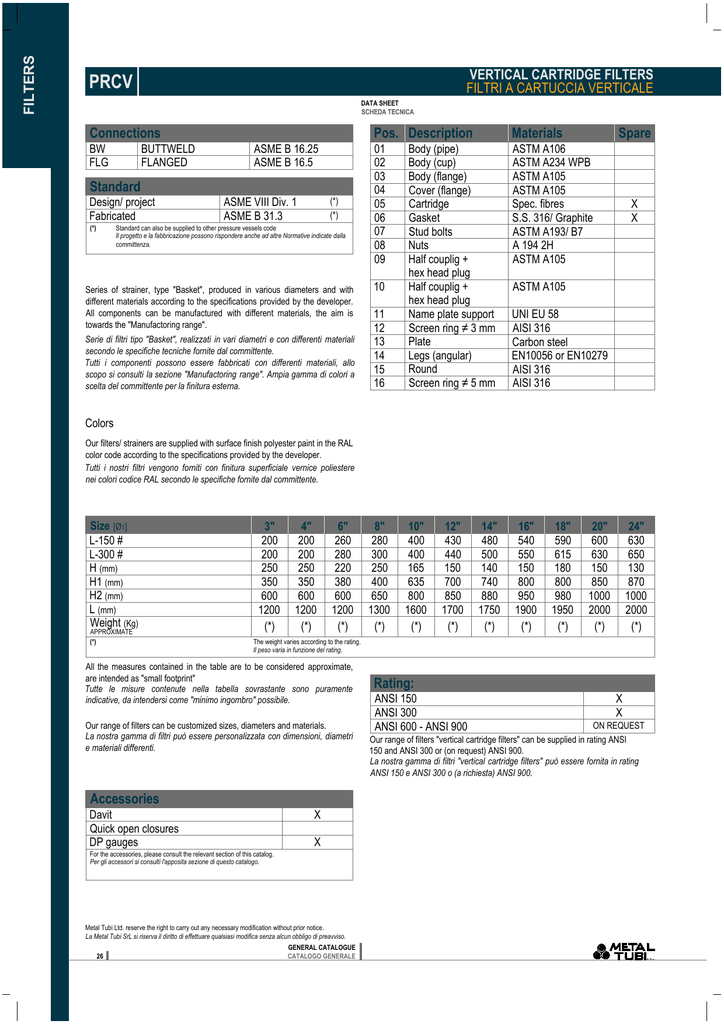

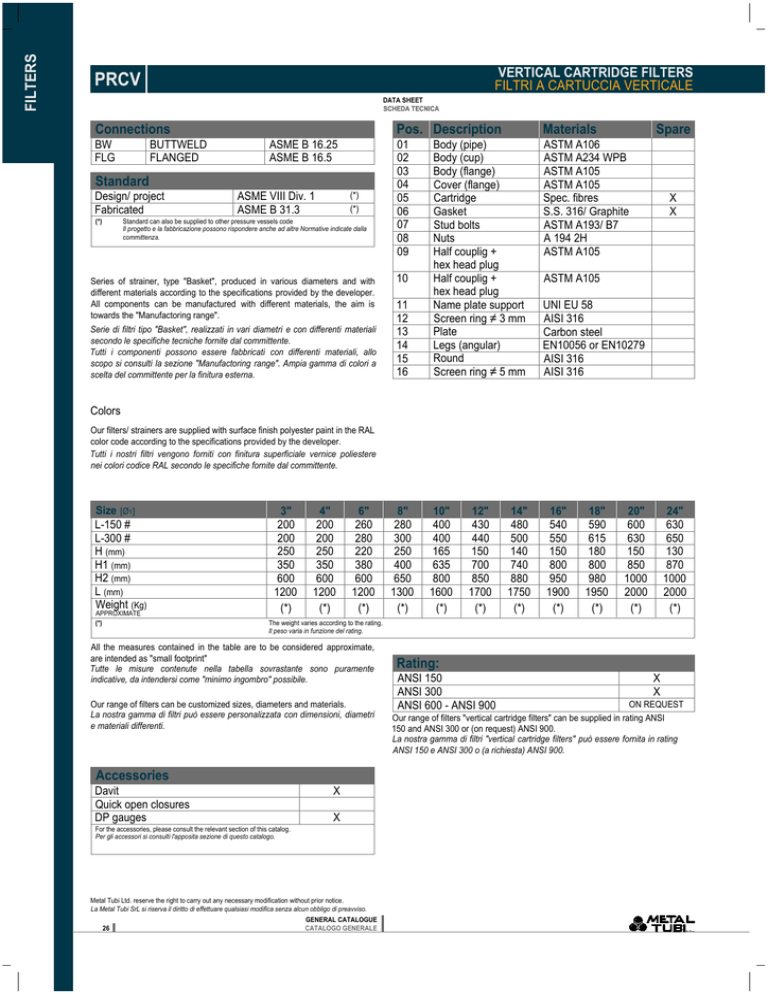

VERTICAL CARTRIDGE FILTERS FILTRI A

FILTERS
VERTICAL CARTRIDGE FILTERS
FILTRI A CARTUCCIA VERTICALE
PRCV
DATA SHEET
SCHEDA TECNICA
Connections
BW
FLG
BUTTWELD
FLANGED
ASME B 16.25
ASME B 16.5
Standard
Design/ project
Fabricated
(*)
ASME VIII Div. 1
ASME B 31.3
(*)
(*)
Standard can also be supplied to other pressure vessels code
Il progetto e la fabbricazione possono rispondere anche ad altre Normative indicate dalla
committenza.
Series of strainer, type "Basket", produced in various diameters and with
different materials according to the specifications provided by the developer.
All components can be manufactured with different materials, the aim is
towards the "Manufactoring range".
Serie di filtri tipo "Basket", realizzati in vari diametri e con differenti materiali
secondo le specifiche tecniche fornite dal committente.
Tutti i componenti possono essere fabbricati con differenti materiali, allo
scopo si consulti la sezione "Manufactoring range". Ampia gamma di colori a
scelta del committente per la finitura esterna.
Pos. Description
Materials
01
02
03
04
05
06
07
08
09
ASTM A106
ASTM A234 WPB
ASTM A105
ASTM A105
Spec. fibres
S.S. 316/ Graphite
ASTM A193/ B7
A 194 2H
ASTM A105
10
11
12
13
14
15
16
Body (pipe)
Body (cup)
Body (flange)
Cover (flange)
Cartridge
Gasket
Stud bolts
Nuts
Half couplig +
hex head plug
Half couplig +
hex head plug
Name plate support
Plate
Legs (angular)
Round
Spare
X
X
ASTM A105
UNI EU 58
AISI 316
Carbon steel
EN10056 or EN10279
AISI 316
AISI 316
Colors
Our filters/ strainers are supplied with surface finish polyester paint in the RAL
color code according to the specifications provided by the developer.
Tutti i nostri filtri vengono forniti con finitura superficiale vernice poliestere
nei colori codice RAL secondo le specifiche fornite dal committente.
Size 1]
L-150 #
L-300 #
H (mm)
H1 (mm)
H2 (mm)
L (mm)
Weight (Kg)
APPROXIMATE
(*)
3"
200
200
250
350
600
1200
(*)
4"
200
200
250
350
600
1200
(*)
6"
260
280
220
380
600
1200
(*)
10"
400
400
165
635
800
1600
(*)
12"
430
440
150
700
850
1700
(*)
14"
480
500
140
740
880
1750
(*)
16"
540
550
150
800
950
1900
(*)
18"
590
615
180
800
980
1950
(*)
20"
600
630
150
850
1000
2000
(*)
24"
630
650
130
870
1000
2000
(*)
The weight varies according to the rating.
Il peso varia in funzione del rating.
All the measures contained in the table are to be considered approximate,
are intended as "small footprint"
Tutte le misure contenute nella tabella sovrastante sono puramente
indicative, da intendersi come "minimo ingombro" possibile.
Our range of filters can be customized sizes, diameters and materials.
La nostra gamma di filtri
essere personalizzata con dimensioni, diametri
e materiali differenti.
Accessories
Davit
Quick open closures
DP gauges
X
X
For the accessories, please consult the relevant section of this catalog.
Per gli accessori si consulti l'apposita sezione di questo catalogo.
Metal Tubi Ltd. reserve the right to carry out any necessary modification without prior notice.
La Metal Tubi SrL si riserva il diritto di effettuare qualsiasi modifica senza alcun obbligo di preavviso.
26
8"
280
300
250
400
650
1300
(*)
GENERAL CATALOGUE
CATALOGO GENERALE
Rating:
ANSI 150
ANSI 300
ANSI 600 - ANSI 900
X
X
ON REQUEST
Our range of filters "vertical cartridge filters" can be supplied in rating ANSI
150 and ANSI 300 or (on request) ANSI 900.
La nostra gamma di filtri "vertical cartridge filters"
essere fornita in rating
ANSI 150 e ANSI 300 o (a richiesta) ANSI 900.
