CONTROLLI Quadro elettrico di comando per il controllo dei modelli

CONTROLLI

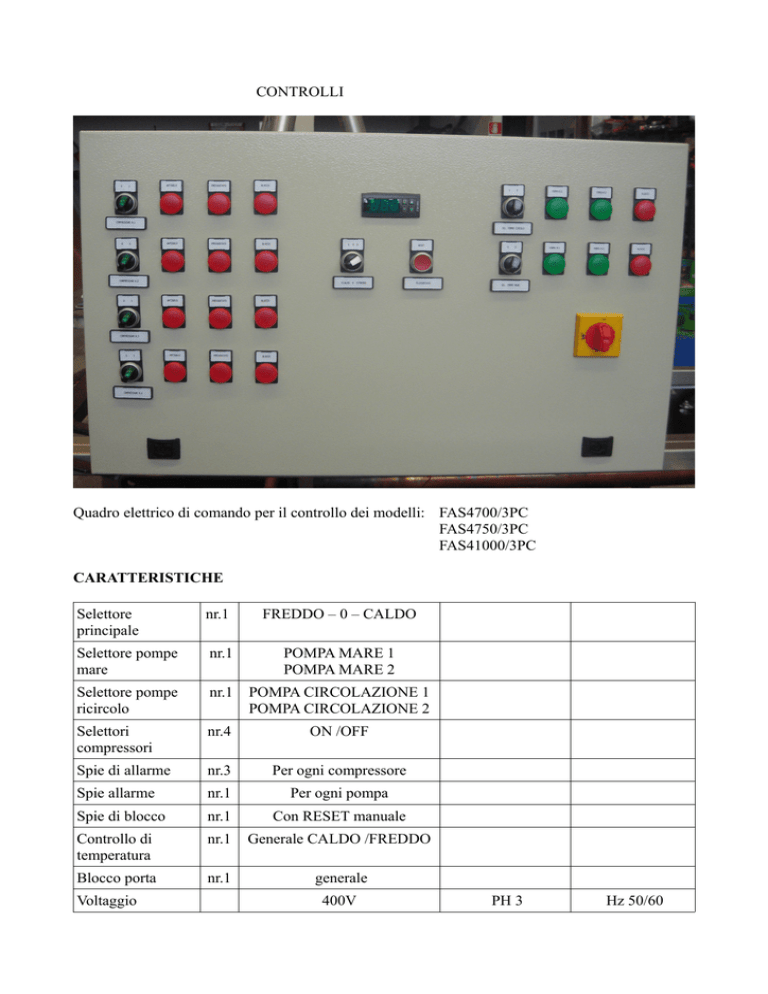

Quadro elettrico di comando per il controllo dei modelli: FAS4700/3PC
FAS4750/3PC
FAS41000/3PC
CARATTERISTICHE
Selettore
principale
nr.1
FREDDO – 0 – CALDO
Selettore pompe
mare
nr.1
POMPA MARE 1
POMPA MARE 2
Selettore pompe
ricircolo
nr.1
POMPA CIRCOLAZIONE 1
POMPA CIRCOLAZIONE 2
Selettori
compressori
nr.4
ON /OFF
Spie di allarme
nr.3
Per ogni compressore
Spie allarme
nr.1
Per ogni pompa
Spie di blocco
nr.1
Con RESET manuale
Controllo di
temperatura
nr.1
Generale CALDO /FREDDO
Blocco porta
nr.1
generale
Voltaggio
400V
PH 3
Hz 50/60
SU RICHIESTA Quadro elettrico di comando con EXTH, per i modelli:
GA2200/PC - GA2250/PC – GA2300/PC - GA2350/PC
GSC4300/2PC – GSC4350/2PC
CARATTERISICHE
gestione e controllo fino a 4 compressori
gestione e controllo della pompa acqua mare e pompa ricircolo
gestione di tutte le sicurezze
gestione e controllo di tutte le temperature ( temp. di sicurezza e temp. di lavoro)
controllo e lettura delle pressioni di lavoro del gas
visualizzazione degli allarmi
gestione del boiler fino a nr.4 resistenze per la funzione riscaldamento
quadro elettrico per la gestione dei modelli:
GFCS4700/SF – GFCS4750/SF – GFCS410000/SF
CARATTERISTICHE:
LATO COMPRESSORI (FREDDO)
LATO BOILER (CALDO)
Selettore
principale
nr.1
FREDDO – 0 – CALDO
Selettore pompe
mare
nr.1
POMPA MARE 1
POMPA MARE 2
Selettore pompe
ricircolo
nr.1
POMPA CIRCOLAZIONE 1
POMPA CIRCOLAZIONE 2
In comune con la
pompa del freddo
Selettori
compressori
nr.4
ON /OFF
Selettori resistenze
elettriche
nr.4
ON/OFF
Spie di allarme
nr.2
Per ogni compressore
Spie allarme
nr.1
Per ogni resistenza
Spie allarme
nr.1
Per ogni pompa
In comune
Spie di blocco
nr.1
Con RESET manuale
In comune
Controllo di
temperatura
nr.1
FREDDO
Controllo di
temperatura
nr.1
CALDO
Blocco porta
nr.1
generale
In comune
400V
Voltaggio
Voltaggio
Selettore principale
in comune
Su richiesta può essere aggiunta una
pompa per il funzionamento a CALDO
400V
Nel quadro elettrico sono integrate le alimentazioni e i selettori ON/OFF delle unità di trattamento
aria (UTA) e degli estrattori.
