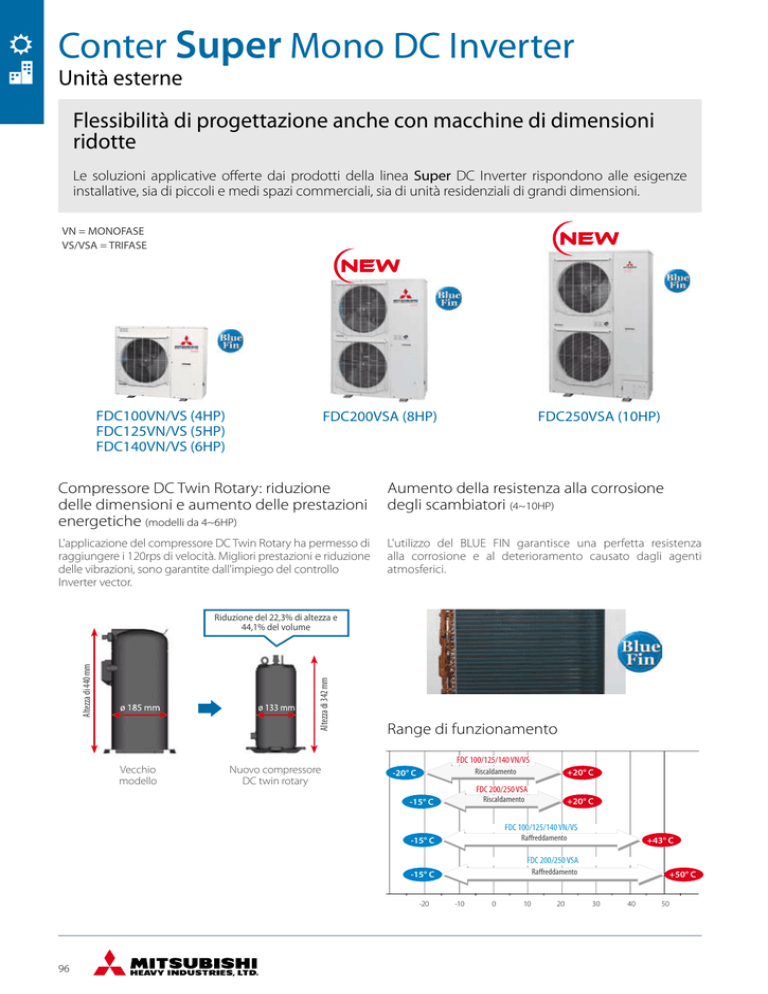

Conter SuperMono DC Inverter

Conter Super Mono DC Inverter
Unità esterne
Flessibilità di progettazione anche con macchine di dimensioni
ridotte
Le soluzioni applicative offerte dai prodotti della linea Super DC Inverter rispondono alle esigenze
installative, sia di piccoli e medi spazi commerciali, sia di unità residenziali di grandi dimensioni.
VN = MONOFASE
VS/VSA = TRIFASE
FDC100VN/VS (4HP)
FDC125VN/VS (5HP)
FDC140VN/VS (6HP)
FDC200VSA (8HP)
FDC250VSA (10HP)
Compressore DC Twin Rotary: riduzione
delle dimensioni e aumento delle prestazioni
energetiche (modelli da 4~6HP)
Aumento della resistenza alla corrosione
degli scambiatori (4~10HP)
L'applicazione del compressore DC Twin Rotary ha permesso di
raggiungere i 120rps di velocità. Migliori prestazioni e riduzione
delle vibrazioni, sono garantite dall'impiego del controllo
Inverter vector.
L'utilizzo del BLUE FIN garantisce una perfetta resistenza
alla corrosione e al deterioramento causato dagli agenti
atmosferici.
Altezza di 342 mm
Altezza di 440 mm
Riduzione del 22,3% di altezza e
44,1% del volume
Vecchio
modello
Nuovo compressore
DC twin rotary
Range di funzionamento
FDC 100/125/140 VN/VS
Riscaldamento
-20° C
+20° C
FDC 200/250 VSA
Riscaldamento
-15° C
+20° C
FDC 100/125/140 VN/VS
Raffreddamento
-15° C
+43° C
FDC 200/250 VSA
Raffreddamento
-15° C
-20
96
-10
0
10
20
+50° C
30
40
50
Conter Super Mono DC Inverter
Flessibilità installativa: lunghezza di splittaggio totale 70 m (8~10HP)
La lunghezza massima delle tubazioni frigorifere può
raggiungere i 70 m. Il dislivello massimo tra l'U.I. e l'U.E. più in
basso è di 15 m e il dislivello massimo tra l'U.I. e l'U.E. più in
alto è di 30 m. Ogni unità è inoltre provvista di una precarica
di refrigerante sufficiente a splittaggi di 30 m. La versatilità
offerta dalle numerose soluzioni installative si concretizza,
inoltre, nella possibilità di centralizzare l’impianto tramite rete
Superlink, applicando l'adattatore SC-ADNA-E su ciascuna
unità interna da controllare.
HP
4~6
8~10
Lunghezza totale delle tubazioni
50 m
70 m
Unità esterna
dislivello tra l'unità
esterna più in alto e
l'unità interna
50 m (4-6HP)
70 m (8-10HP)
Unità interna
30 m
Dislivello in altezza
30 m
30 m
Miglioramenti per il modello da 10HP
1) Davanti
2) Destra
3) Sotto
4) Dietro
Nuovi fori di inserimento filo prevenzione
cadute
CONTER MONO
Disposizione delle tubazioni
La dimensione del foro diventa del 120% più grande.
Pressione statica esterna
Facile da trasportare
Pressione statica esterna fino a 35 Pa.
Le 4 maniglie sono situate alla stessa altezza per facilitare il
trasporto.
Parapioggia trasparente
Manutenzione del pannello di servizio
Grazie alla riduzione del numero delle viti di fissaggio del
pannello di servizio (da 5 a 2), installazione e manutenzione
della macchina risultano più agevoli.
97
