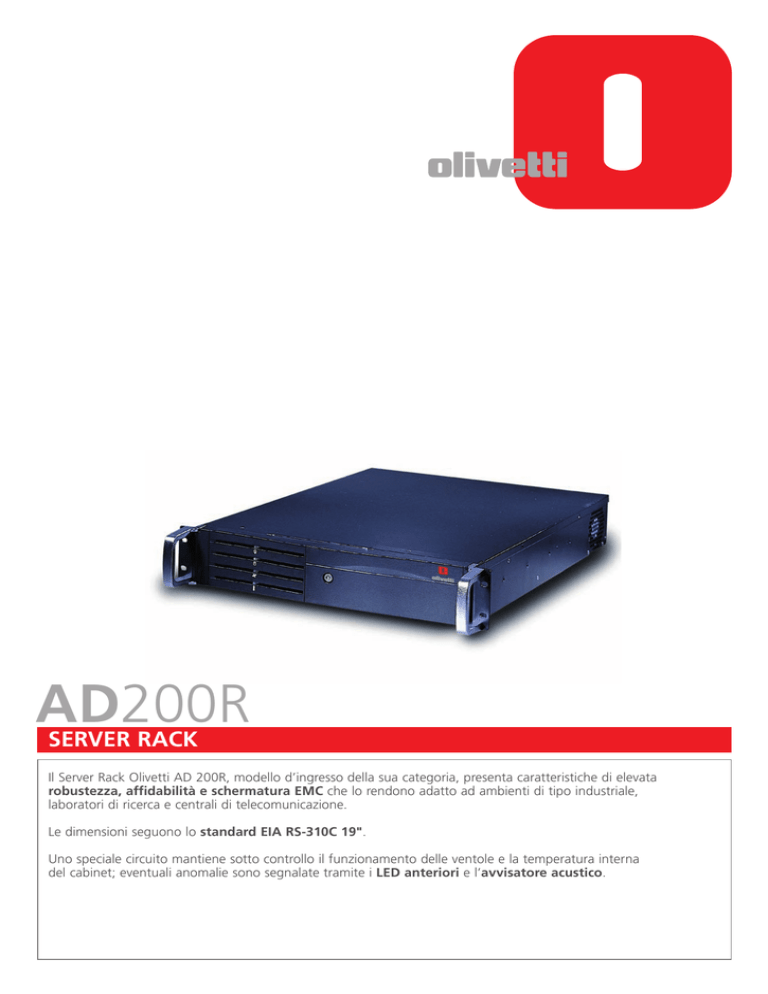

Brochure

AD200R
SERVER RACK
Il Server Rack Olivetti AD 200R, modello d’ingresso della sua categoria, presenta caratteristiche di elevata
robustezza, affidabilità e schermatura EMC che lo rendono adatto ad ambienti di tipo industriale,
laboratori di ricerca e centrali di telecomunicazione.
Le dimensioni seguono lo standard EIA RS-310C 19".
Uno speciale circuito mantiene sotto controllo il funzionamento delle ventole e la temperatura interna
del cabinet; eventuali anomalie sono segnalate tramite i LED anteriori e l’avvisatore acustico.
VARIE
AMBIENTE
SCHEDE
MEMORIE DI MASSA
CONTROLLER DISCHI
INTERFACCE I/O
MEMORIA
SISTEMA
AD 200R - CARATTERISTICHE TECNICHE
Processore
LGA775/ Intel® Core™2 Quad/ Core™2
Extreme/ Core™2 Duo/ Pentium® Extreme/
Pentium® D/ Pentium® 4
BIOS
32 Mb Flash ROM, AMI BIOS, PnP, DMI2.0,
WfM2.0, SM BIOS 2.3, ACPI 2.0a
Intel® vPro technology
Chipset
Intel® Q35 / ICH9DO
Slot di espansione
(solo schede low
profile)
1 x PCI-E x16
1 x PCI-E x1
2 x PCI
Memoria max
Fino a 8 GB
Slot per moduli
di memoria
4 x 240-pin DIMM
Tipo memorie supportate
DDR2-800/667
Seriale
1 x RS232 COM1
Tastiera / Mouse
2 x PS/2
Parallela
1 x LPT
Audio
Standard posteriore
LAN
1 x RJ45
Firewire
1 x IEEE1394a posteriore
Video
1 x IEEE1394a posteriore
Controller PATA
(integrato sulla MB)
1 x PATA 133/100/66
(JMicron® JMB368 PATA)
Drive ottico
Lettore DVD-ROM 16x (opz. masterizzatore
per CD R/RW, masterizzatore per
DVD +R+RW-R-RW)
USB
4 x USB 2.0 posteriori
8 x USB 2.0 posteriori su squadretta opzionale
Controller SATA
(integrato sulla MB)
6 x SATA2 /300
(RAID 0, 1, 0+1, 5)
FDD
1.44 MB
HDD
1 HDD SATA 80 GB, 7.200 rpm o superiore
Scheda audio
integrata
8 canali (Realtek® ALC883, High-Definition
Audio CODEC)
Scheda video integrata
Intel® Graphics Media Accelerator 3100 (Intel®
GMA 3100) High Definition Video - Risoluzione
max 2048 x 1536 bpp(@ 75Hz) Shared memory
- Max 384 MB (La configurazione massima a
384 MB necessita di minimo 1GB di memoria
ram installata)
Scheda di rete
integrata
Intel® 82566DM PCIe Gigabit LAN
Temperatura operativa
Da +5°C a +35°C
Umidità
95% di umidità relativa (senza condensa)
a 30 °C (86 °F)
Temperatura non
operativa
Da –30°C a +70°C
Monitoraggio
Monitoraggio della temperatura e del
funzionamento delle ventole
300W ATX PASSIVE PFC POWER SUPPLY
AC INPUT: 230V, 4A, 50Hz
Peso
Circa 9 kg per configurazione media
Alimentazione
Marchi di riferimento
CE
Sicurezza elettrica
EN60950 (Direttiva Bassa tensione 73/23/CEE)
Interni: 2 unità da 3" ½ (una utilizzata dall’HDD)
Comp. elettromagnetica
(emc)
EN55022, EN55024, EN61000-3-2 e
EN61000-3-3 (Direttiva EMC 89/336/CEE)
183 x 375 x 374 mm
Codice prodotto
UCNI865I1P45
Alloggiamenti
Dimensioni (LxAxP)
Esterni: 1 unità da 5" ¼ (utilizzata dal cd-rom),
1 unità da 3" ½ (utilizzata dal floppy disk drive)
Prestazioni riferite ad un utilizzo del prodotto in condizioni ottimali. Con riserva di
variazione delle caratteristiche tecniche. I marchi registrati appartengono ai rispettivi proprietari.
AD 200R è distribuito da Olivetti S.p.A.
(02/08) Codice: 26531-00
