InstallazioneaccessoriLegno Cap .14.8 Agganci falso telaio
Installazione accessori Legno

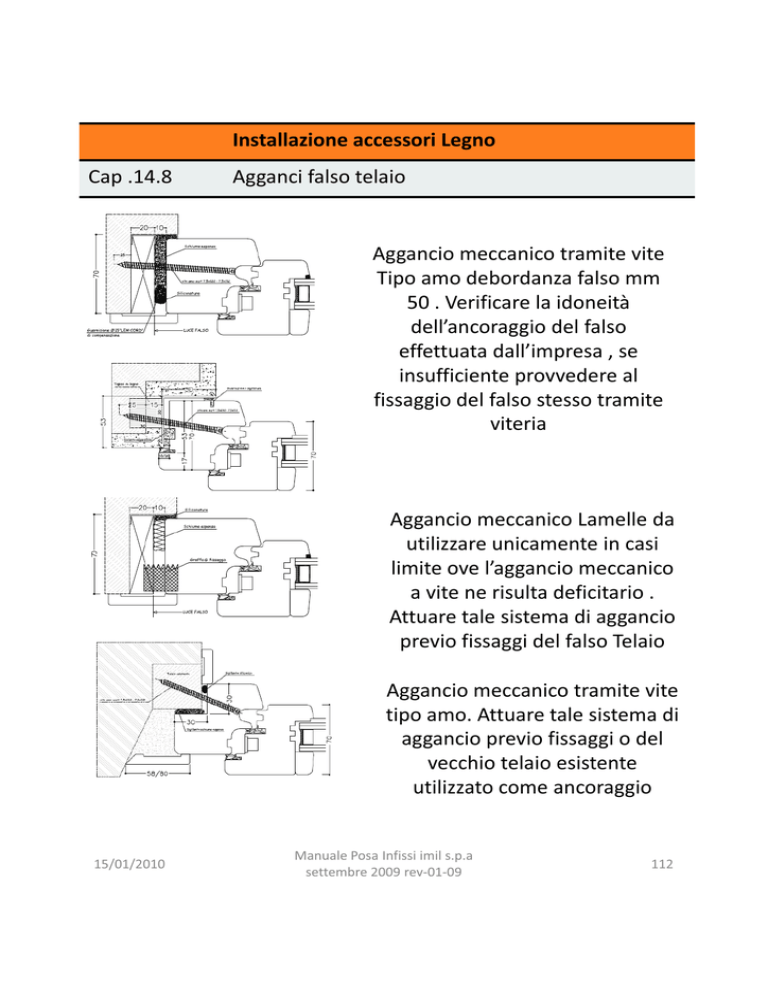

Cap .14.8
Agganci falso telaio
Aggancio m eccanico tram ite vite
Tipo am o debordanza falso m m
50 . Verificare la idoneità
d ll’ancoraggio
dell’
i del
d l falso
f l
effettuata dall’im presa , se
insufficiente provvedere al
fissaggio del falso stesso tram ite
viteria
Aggancio m eccanico Lam elle da
utilizzare unicam ente in casi
lim ite ove l’aggancio m eccanico
a vite ne risulta deficitario .
Attuare tale sistem a di aggancio
previo fissaggi del falso Telaio
Aggancio m eccanico tram ite vite
tipo am o. Attuare tale sistem a di
aggancio previo fissaggi o del
vecchio telaio esistente
utilizzato com e ancoraggio
15/01/2010
M anuale Posa Infissi im il s.p.a
settem bre 2009 rev!01!09
112
Installazione accessori Legno
Cap .14.9
Agganci falso telaio
Traverse Inferiori
Aggancio m eccanico tram ite vite Tipo am o debordante
il Com ponente m urario m m 50 .
15/01/2010
M anuale Posa Infissi im il s.p.a
settem bre 2009 rev!01!09
113
Installazione accessori Legno
Cap .14.10
Casistiche e Loro criteri di fissaggio
Silicone Fluido o
B d
Banda
Espandente
Vite di
Fi
Fissaggio
i
Poliuretano
Espanso 60 db
15/01/2010
M anuale Posa Infissi im il s.p.a
settem bre 2009 rev!01!09
Fissaggio e
Sigillatura
Term ico acustica
Traversa Inferiore
114
Installazione accessori Legno
Cap .14.11
Casistiche e Loro criteri di fissaggio
Fissaggio a vite
perim etrale
Fissaggio a vite
perim etrale
Telai D istanziatori
esterni Q uali
Com pensatori o
M onoblocco con
O scuranti Vanno
fissati tram ite
aggancio
i m eccanico
i
con gli stessi criteri
degli infissi
Fissaggio a vite
perim etrale
spesso rare con
apposito m assello in
legno
15/01/2010
M anuale Posa Infissi im il s.p.a
settem bre 2009 rev!01!09
115
Installazione accessori Legno
Cap .14.12
Casistiche e Loro criteri di fissaggio
D istanziale falso
preventivam
ti
ente
t
fissato al telaio
D istanziale falso da applicare in posa
tram ite fissaggio m eccanico con chiodo
m onospillo m m 50 o viteria m m 50
previa sigillatura poliuretana
15/01/2010
M anuale Posa Infissi im il s.p.a
settem bre 2009 rev!01!09
116
Installazione accessori Legno
Cap .14.13
Cassonetti e Rivestim ento Cassonetto
G uarnizione
Fissaggio m eccanico Tram ite viteria idonea sulla traversa superiore telaio
Ancoraggio nel vano m uro tram ite tassellatura idonea da verificarsi caso per caso
Coperchio Fissaggio m eccanico Tram ite con tappino di copertura
Accurato isolam ento acustico con schium a poliuretana 60 db
15/01/2010
M anuale Posa Infissi im il s.p.a
settem bre 2009 rev!01!09
117
