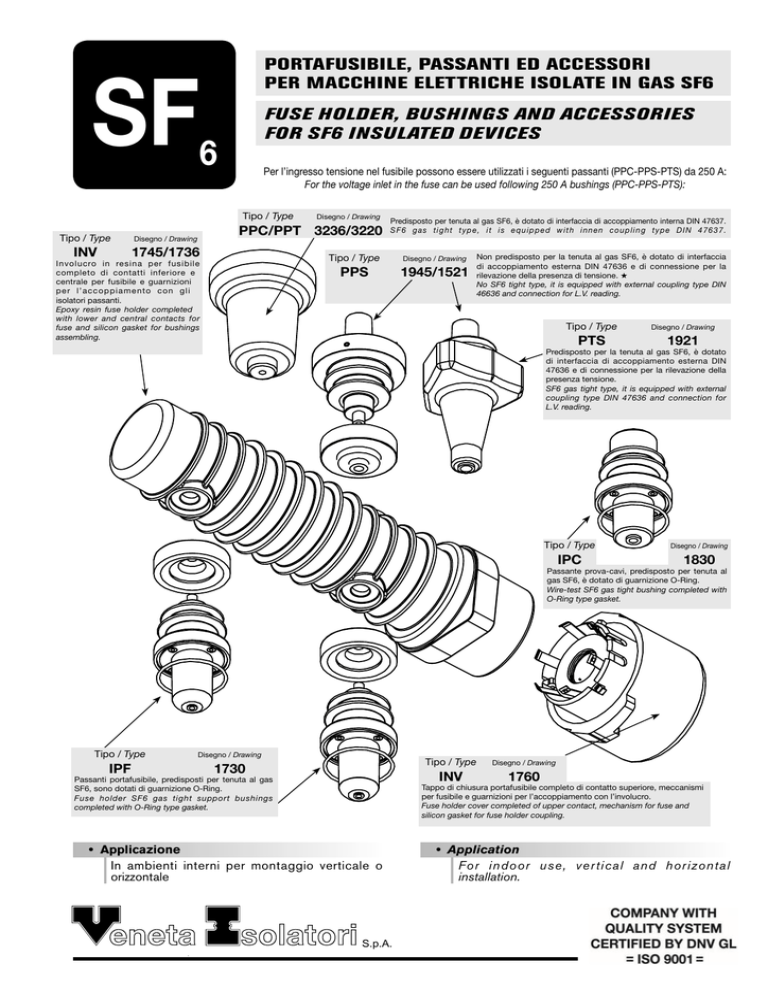

PORTAFUSIBILE, PASSANTI ED ACCESSORI PER MACCHINE

PORTAFUSIBILE, PASSANTI ED ACCESSORI
PER MACCHINE ELETTRICHE ISOLATE IN GAS SF6
SF
FUSE HOLDER, BUSHINGS AND ACCESSORIES
FOR SF6 INSULATED DEVICES
6
Per l’ingresso tensione nel fusibile possono essere utilizzati i seguenti passanti (PPC-PPS-PTS) da 250 A:
For the voltage inlet in the fuse can be used following 250 A bushings (PPC-PPS-PTS):
Tipo / Type
Disegno / Drawing
PPC/PPT 3236/3220
Tipo / Type
Disegno / Drawing
INV
1745/1736
Involucro in resina per fusibile
completo di contatti inferiore e
centrale per fusibile e guarnizioni
per l’accoppiamento con gli
isolatori passanti.
Epoxy resin fuse holder completed
with lower and central contacts for
fuse and silicon gasket for bushings
assembling.
Predisposto per tenuta al gas SF6, è dotato di interfaccia di accoppiamento interna DIN 47637.
SF6 gas tight type, it is equipped with innen coupling type DIN 47637.
Tipo / Type
Disegno / Drawing
PPS
1945/1521
Non predisposto per la tenuta al gas SF6, è dotato di interfaccia
di accoppiamento esterna DIN 47636 e di connessione per la
rilevazione della presenza di tensione. (
No SF6 tight type, it is equipped with external coupling type DIN
46636 and connection for L.V. reading.
Tipo / Type
Disegno / Drawing
PTS
1921
Predisposto per la tenuta al gas SF6, è dotato
di interfaccia di accoppiamento esterna DIN
47636 e di connessione per la rilevazione della
presenza tensione.
SF6 gas tight type, it is equipped with external
coupling type DIN 47636 and connection for
L.V. reading.
Tipo / Type
Disegno / Drawing
IPC
1830
Passante prova-cavi, predisposto per tenuta al
gas SF6, è dotato di guarnizione O-Ring.
Wire-test SF6 gas tight bushing completed with
O-Ring type gasket.
Tipo / Type
Disegno / Drawing
IPF
1730
Passanti portafusibile, predisposti per tenuta al gas
SF6, sono dotati di guarnizione O-Ring.
Fuse holder SF6 gas tight support bushings
completed with O-Ring type gasket.
Revisione • Revised: 01.2008
Disegno / Drawing
INV
1760
Tappo di chiusura portafusibile completo di contatto superiore, meccanismi
per fusibile e guarnizioni per l’accoppiamento con l’involucro.
Fuse holder cover completed of upper contact, mechanism for fuse and
silicon gasket for fuse holder coupling.
• Applicazione
In ambienti interni per montaggio verticale o
orizzontale
e-mail: [email protected] • http://www.venetaisolatori.it
Tipo / Type
• Application
For indoor use, ver tical and horizontal
installation.
