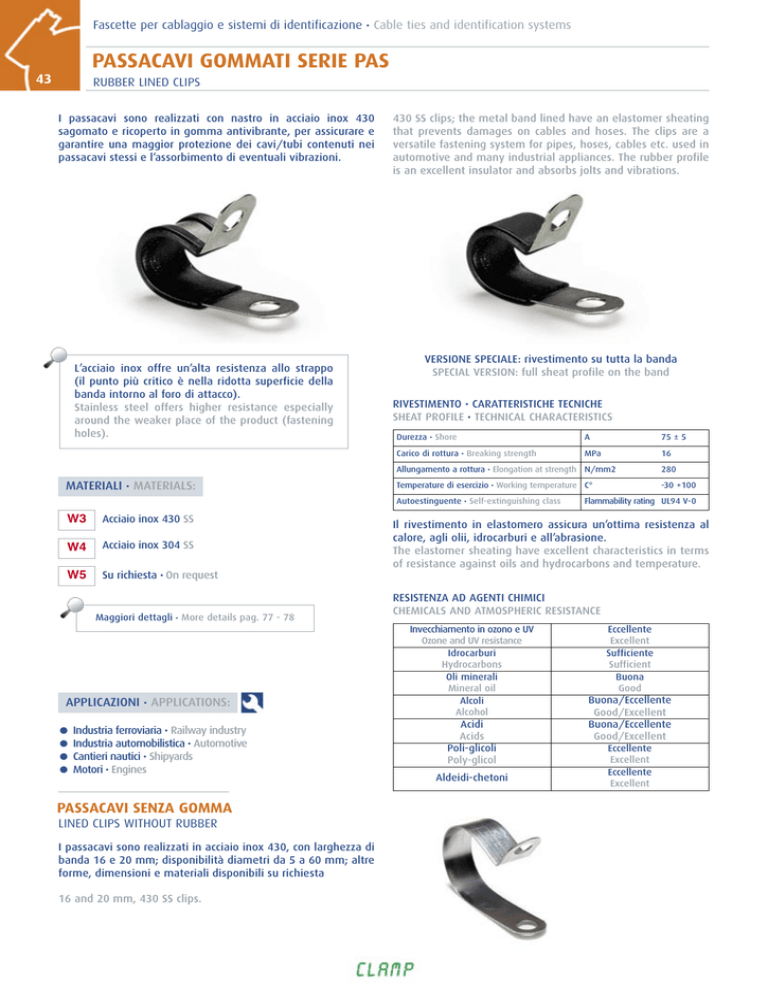

PASSACAVI GOMMATI SERIE PAS
43
RUBBER LINED CLIPS
I passacavi sono realizzati con nastro in acciaio inox 430
sagomato e ricoperto in gomma antivibrante, per assicurare e
garantire una maggior protezione dei cavi/tubi contenuti nei
passacavi stessi e l’assorbimento di eventuali vibrazioni.
L’acciaio inox offre un’alta resistenza allo strappo
(il punto più critico è nella ridotta superficie della
banda intorno al foro di attacco).
Stainless steel offers higher resistance especially
around the weaker place of the product (fastening
holes).
MATERIALI • MATERIALS:
430 SS clips; the metal band lined have an elastomer sheating
that prevents damages on cables and hoses. The clips are a
versatile fastening system for pipes, hoses, cables etc. used in
automotive and many industrial appliances. The rubber profile
is an excellent insulator and absorbs jolts and vibrations.
VERSIONE SPECIALE: rivestimento su tutta la banda
SPECIAL VERSION: full sheat profile on the band
RIVESTIMENTO • CARATTERISTICHE TECNICHE
SHEAT PROFILE • TECHNICAL CHARACTERISTICS
Durezza • Shore
A
75 ± 5
Carico di rottura • Breaking strength
MPa
16
Allungamento a rottura • Elongation at strength N/mm2
280
Temperature di esercizio • Working temperature C°
-30 +100
Autoestinguente • Self-extinguishing class
W3
Acciaio inox 430 SS
W4
Acciaio inox 304 SS
W5
Su richiesta • On request
Maggiori dettagli • More details pag. 77 - 78
APPLICAZIONI • APPLICATIONS:
••
••
Industria ferroviaria • Railway industry
Industria automobilistica • Automotive
Cantieri nautici • Shipyards
Motori • Engines
PASSACAVI SENZA GOMMA
LINED CLIPS WITHOUT RUBBER
I passacavi sono realizzati in acciaio inox 430, con larghezza di
banda 16 e 20 mm; disponibilità diametri da 5 a 60 mm; altre
forme, dimensioni e materiali disponibili su richiesta
16 and 20 mm, 430 SS clips.
Flammability rating UL94 V-0
Il rivestimento in elastomero assicura un’ottima resistenza al
calore, agli olii, idrocarburi e all’abrasione.
The elastomer sheating have excellent characteristics in terms
of resistance against oils and hydrocarbons and temperature.
RESISTENZA AD AGENTI CHIMICI
CHEMICALS AND ATMOSPHERIC RESISTANCE
Invecchiamento in ozono e UV
Ozone and UV resistance
Idrocarburi
Hydrocarbons
Oli minerali
Mineral oil
Alcoli
Alcohol
Acidi
Acids
Poli-glicoli
Poly-glicol
Aldeidi-chetoni
Eccellente
Excellent
Sufficiente
Sufficient
Buona
Good
Buona/Eccellente
Good/Excellent
Buona/Eccellente
Good/Excellent
Eccellente
Excellent
Eccellente
Excellent
Fascette per cablaggio e sistemi di identificazione • Cable ties and identification systems
PASSACAVI GOMMATI SERIE PAS
44
RUBBER LINED CLIPS
CODICE
CODE
DIAMETRO
DIAMETER
INTERASSE • DISTANCE
(tolleranza • tolerance:
+/- 1,5)
FORO ATTACCO
FASTENING HOLE
CONFEZIONE
PKG. QTY
W3 band 16 mm
W4 band 16 mm
A mm
B mm
C mm
scatola • carton box
PAS006
PAS008
PAS010
PAS012
PAS014
PAS016
PAS018
PAS020
PAS022
PAS025
PAS028
PAS030
PAS032
PAS035
PAS040
PAS006SS
PAS008SS
PAS010SS
PAS012SS
PAS014SS
PAS016SS
PAS018SS
PAS020SS
PAS022SS
PAS025SS
PAS028SS
PAS030SS
PAS032SS
PAS035SS
PAS040SS
6
8
10
12
14
16
18
20
22
25
28
30
32
35
40
15
16
17
18
19
20
21
22
23
24,5
26
27
28
29,5
32
Standard:
8,5
su richiesta
on request:
6,5 e 5,5
100 PZ.
W3 band 20 mm
W3 band 25 mm
PAS020/20
PAS022/20
PAS025/20
PAS028/20
PAS030/20
PAS032/20
PAS035/20
PAS040/20
PAS045/20
PAS050/20
PAS055/20
PAS060/20
PAS065/20
PAS070/20
PAS075/20
PAS080/20
PAS085/20
PAS090/20
PAS095/20
PAS100/20
PAS110/20
PAS120/20
PAS025/25
PAS028/25
PAS030/25
PAS032/25
PAS035/25
PAS040/25
PAS045/25
PAS050/25
PAS055/25
PAS060/25
PAS065/25
PAS070/25
PAS075/25
PAS080/25
PAS085/25
PAS090/25
PAS095/25
PAS100/25
PAS110/25
PAS120/25
20
22
25
28
30
32
35
40
45
50
55
60
65
70
75
80
85
90
95
100
110
120
26
27
28,5
30
31
32
33,5
36
38,5
41
43,5
46
48,5
51
53,5
56
58,5
61
63,5
66
71
76
Standard:
10,5
su richiesta
on request:
8,5 e 6,5
50 PZ.
Altre forme, dimensioni e materiali: su richiesta • Other shapes, materials and size: on request
CODICE
CODE
LARGHEZZA BANDA
BAND WIDTH
CON GOMMA
RUBBER LINED
SPESSORE
THICKNESS
DISTANZA
DISTANCE
D mm
E mm
F mm
G mm
PAS006 > PAS014
16
19
0,6
20
PAS016 > PAS040
16
19
0,8
20
PAS020/20 > PAS120/20
20
24
1
25
PAS025/25 > PAS120/25
25
28
