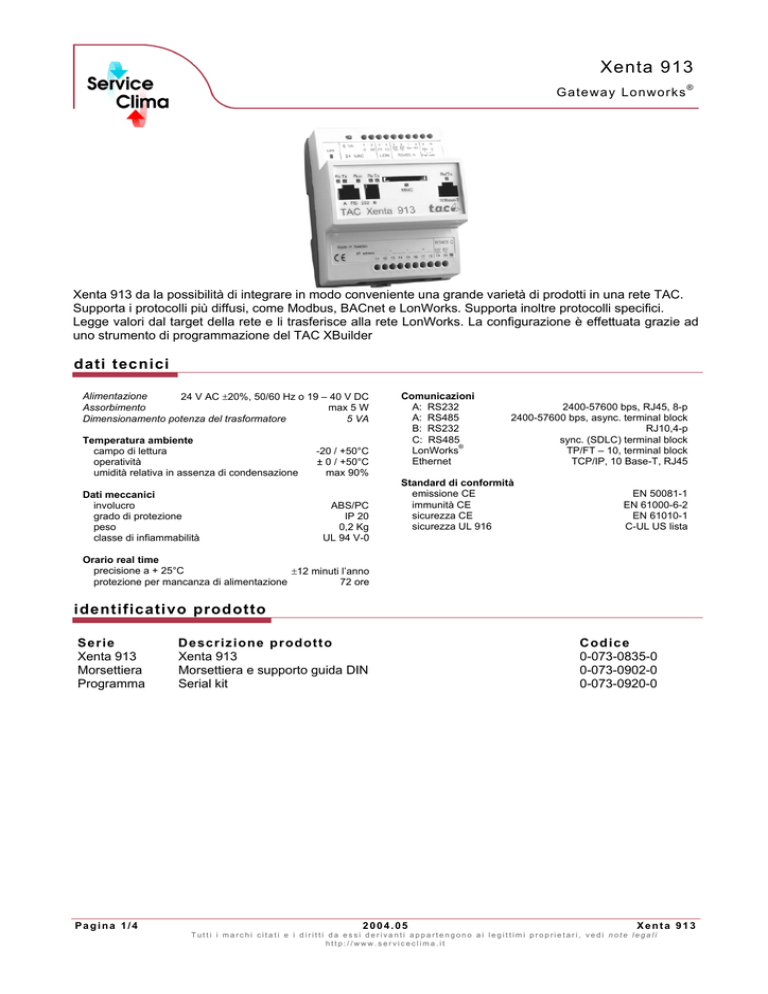

Xenta 913
G a tewa y Lo nworks ®
Xenta 913 da la possibilità di integrare in modo conveniente una grande varietà di prodotti in una rete TAC.
Supporta i protocolli più diffusi, come Modbus, BACnet e LonWorks. Supporta inoltre protocolli specifici.
Legge valori dal target della rete e li trasferisce alla rete LonWorks. La configurazione è effettuata grazie ad
uno strumento di programmazione del TAC XBuilder
dati tecnici
Alimentazione
24 V AC ±20%, 50/60 Hz o 19 – 40 V DC
max 5 W
Assorbimento
Dimensionamento potenza del trasformatore
5 VA
Temperatura ambiente
campo di lettura
operatività
umidità relativa in assenza di condensazione
Dati meccanici
involucro
grado di protezione
peso
classe di infiammabilità
-20 / +50°C
± 0 / +50°C
max 90%
ABS/PC
IP 20
0,2 Kg
UL 94 V-0
Comunicazioni
A: RS232
A: RS485
B: RS232
C: RS485
®
LonWorks
Ethernet
2400-57600 bps, RJ45, 8-p
2400-57600 bps, async. terminal block
RJ10,4-p
sync. (SDLC) terminal block
TP/FT – 10, terminal block
TCP/IP, 10 Base-T, RJ45
Standard di conformità
emissione CE
immunità CE
sicurezza CE
sicurezza UL 916
EN 50081-1
EN 61000-6-2
EN 61010-1
C-UL US lista
Orario real time
precisione a + 25°C
±12 minuti l’anno
protezione per mancanza di alimentazione
72 ore
identificativo prodotto
Se r ie
Xenta 913
Morsettiera
Programma
Pagina 1/4
De sc r iz ione pr od ott o
Xenta 913
Morsettiera e supporto guida DIN
Serial kit
2004.05
Co d ic e
0-073-0835-0
0-073-0902-0
0-073-0920-0
Xenta 913
Tutti i marchi citati e i diritti da essi derivanti appartengono ai legittimi proprietari, vedi note legali
http://www.serviceclima.it
Ser vice Clima
http://w ww .ser viceclima.it
dimensioni
collegamenti
X e nta 9 13 c he co l le ga B A C net a Lo nWo rks
X e nta 9 13 a t t i vo co me un Mo dbu s mas t er
Pagina 2/4
2004.05
Xenta 913
Ser vice Clima
http://w ww .ser viceclima.it
X e nta 9 13 a t t i vo co me un Mo dbu s S la ve
lista dei driver a protocollo aperto
Protocollo standard M od e l lo / de sc r iz ion e De sc r iz ione dr ive r
d i f ab br i ca
a pp ar ecc hiat ur a
Bacnet
Qualunque - interfaccia Funziona come un gateway tra i sistemi Lonworks e
PTP/RS232
qualunque tipo di regolatore 1BACnet con un interfaccia
RS232. Supporta messaggi di proprietà Write e Point to
Point BacNet ReadProperty.
Modbus/JBUS
Qualunque - strumento • Supportato da protocolli comunemente utilizzati da
master o slave
molti PLC e da altri produttori di apparecchiature
• utilizza Poll su richiesta dati
• supporta 01, 02, 04, 05, 06 e 10 funzioni Modbus
LONWORKS
FT-10
SNVT (fino a 4000 SNVT)
Variabili pubblica in Xenta 280/300/400
lista dei driver a protocollo aperto
Xenta 913 può essere esteso con protocolli specifici di fabbrica in future versioni. TAC è pronta a sviluppare
questi protocolli soggetti alle opportunità degli affari. Contattare TAC.
impostazioni
Requisit i
• TAC Xbuilder 1.20
• Microsoft Excell 2000 e aggiornamenti
Xenta 913 è configurato utilizzando il software Xbuilder.
La rete è importata da un foglio elettronico nel progetto Xenta 913.
Pagina 3/4
2004.05
Xenta 913
Ser vice Clima
http://w ww .ser viceclima.it
installazione
Pr ese modu lar i
RS232A
RS232 B
10Base-T
MMC
LED
RESET
In gr ess o mo de m
Connessione con la periferica in modalità IP modem
In gr ess o Co ns o le
Connessione con PC per la configurazione.
Connessione con rete LAN(Ethernet)
MultiMedia Card per espansione memoria
Una serie di spie LED identificano il funzionamento di Xenta 913
Cortocircuitando i terminali 9 e 10 durante l’accensione, si pone Xenta 931 in modalità
“fail-safe”, con la configurazione di fabbrica
Collegamenti della mo rsettiera
1 G
24 V AC (o DC)
2 G0
terra
3 C1
Lonworks® TP/FT-10
4 C2
5 RX/TX +
RS485 A
6 RX/TX RS485 A
7 RX +
RS485 A
8 RX RS485 A
9 Fail Safe
10
19 RX/TX +
RS485 C (SDLC)
20 RX/TX RS485 C(SDLC)
sicurezza
Xenta 913 utilizza un interfaccia sicura per la configurazione che prevede un nome utente una password di
ingresso.
manutenzione
Montare il prodotto in ambiente asciutto e protetto dalla polvere.
