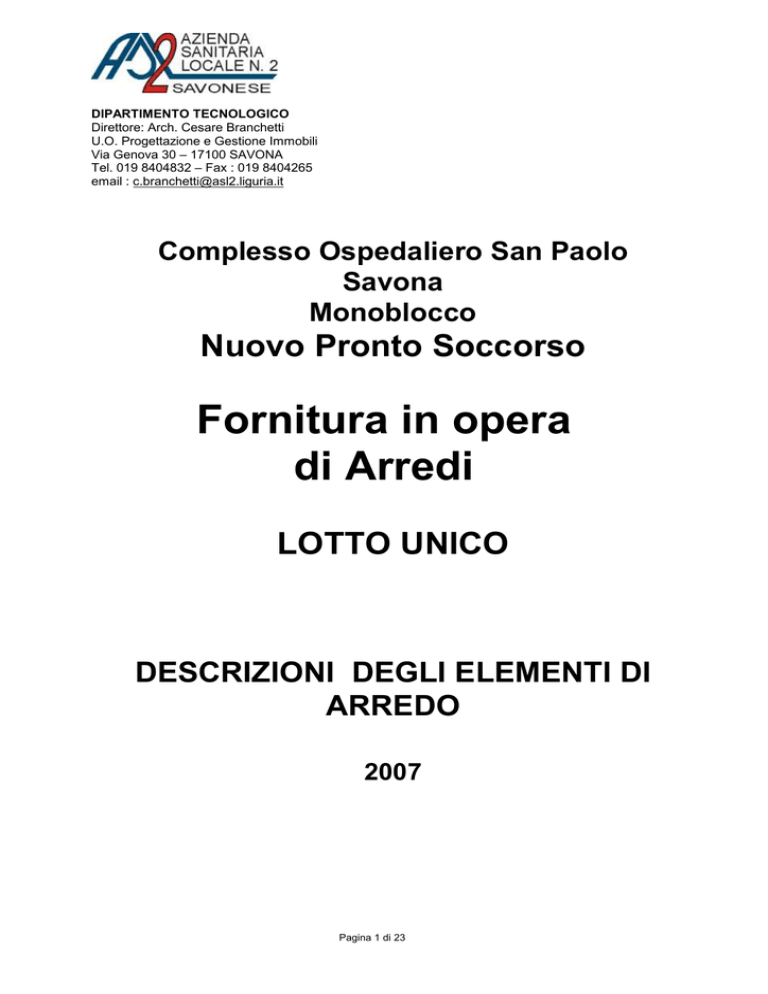

Complesso Ospedaliero San Paolo
Savona
Monoblocco
Nuovo Pronto Soccorso
Fornitura in opera
di Arredi
LOTTO UNICO
DESCRIZIONI DEGLI ELEMENTI DI
ARREDO
2007
Pagina 1 di 23
•
INDICE DESCRIZIONE ELEMENTI DI ARREDO
LOTTO UNICO:
- ARREDI AMMINISTRATIVI
- ARREDI SANITARI
- CARRELLI SANITARI
- SCAFFALATURE
DESCRIZIONE ELEMENTI DI ARREDO
Le caratteristiche tecniche della fornitura, devono essere intese come indicative e
minime; in base alla produzione di ogni singola Ditta sono ammesse caratteristiche
equivalenti o superiori.
Pagina 2 di 23
ARREDI AMMINISTRATIVI
A01
Poltroncina operativa con braccioli
1. Schienale medio elevabile e reclinabile in agglomerato ligneo, sedile in
multistrato di legno, imbottitura sedile/schienale in poliuretano espanso
ignifugo.
2. Braccioli regolabili in metallo verniciato con appoggio in polipropilene.
3. Meccanismo Sincro con traslatore sedile .
4. Base girevole in alluminio lucidato, ruote autofrenanti in gomma.
5. Colore a scelta della Committenza.
6. Conforme D.L. 626/94 – EN 1335. - CLASSE 1 IM .
A02
Sedia fissa interlocutore
1. Schienale basso in polipropilene rinforzato, sedile in legno multistrato di
faggio con imbottitura in poliuretano schiumato, schienale con imbottitura in
poliuretano espanso ignifugo.
2. Braccioli fissi portanti in metallo verniciato con appoggio in polipropilene
3. Base a cantilever (a slitta) in acciaio cromato .
A03
Scrivania operativa 160x80
1. Dimensioni: cm. 160x80x72h
2. Struttura in acciaio a quattro gambe acciaio mm. 50x50 in cui gli elementi
orizzontale e verticali sono saldati e verniciati a polveri epossipoliestere colore
argento o altro a scelta del Committente;
3. Il portale è costruito in modo da permettere l’aggancio delle travi in varie posizioni
in modo da utilizzare un unico componente per differenti misure di piani e
differenti soluzioni scrivania.
4. I piani sono in nobilitato melaminico colore a scelta della Committenza ad alta
resistenza spessore minimo mm. 28 con bordo in abs spessore mm. 2.5 .
A04
Seduta su barra a quattro posti con tavolino
1. Seduta a barra con struttura in tubo di acciaio verniciato a polveri epossidiche,
dotata alla base di piedini regolabili;
2. Numero 4 sedute intercambiabili formate da sedili e schienali in multistrato di
faggio curvato anatomicamente e verniciato al naturale;
3. Completa di tavolino per barra (dim. 50x50 cm) con piano in legno paniforte
rivestito in laminato plastico ignifugo ed antigraffio con telaio di supporto in
acciaio verniciato a polveri epossidiche
A05
Seduta su barra a quattro posti
Pagina 3 di 23
A06
1.
2.
3.
4.
A07
Libreria Componibile (attesa pediatria)
Dimensioni: cm. 150x45x90h
Struttura degli elementi in legno
Assemblaggio degli elementi componenti (quadrotti) con incastro a pressione;
colore a scelta D.L.
Poltroncina operativa senza braccioli
1. Schienale medio elevabile e reclinabile in agglomerato ligneo, sedile in
multistrato di legno, imbottitura sedile/schienale in poliuretano espanso
ignifugo.
2. Meccanismo Sincro con traslatore sedile .
3. Base girevole in alluminio lucidato, ruote autofrenanti in gomma.
A08
Seduta su barra a due posti
A09
Cassettiera
1. Dimensioni : cm. 40x55x60h
2. Su ruote, completamente costruita in acciaio pressopiegato e verniciata a
polvere epossipoliestere dello stesso colore della struttura;
3. n. 3 cassetti + 1 per cancelleria completo di vaschetta;
4. Serratura a bloccaggio totale;
A10
Scrivania operativa 140x80
A11
Libreria alta con ante cieche e ripiani
2. Involucro in lamiera d’acciaio verniciata a polveri con lo stesso colore della
struttura delle scrivanie.
3. I contenitori possono essere indipendenti oppure uniti tra loro utilizzando un
fianco intermedio.
4. La regolazione del livello è all'interno del fianco .
5. I ripiani sono in lamiera d’acciaio e spostabili
Pagina 4 di 23
6. Ante battenti cieche,nella parte inferiore con stesse finiture del piano scrivania
con apertura a 135°;
7. Tutti i tipi di chiusura sono comprensivi di maniglia e serratura.
A12
Allungo bancone (radiologia) - da collegare a banconi esistenti
3. Il portale è costruito in modo da permettere l’aggancio delle travi in varie
posizioni in modo da utilizzare un unico componente per differenti misure di piani
e differenti soluzioni scrivania.
4. I piani sono in nobilitato melaminico colore grigio (come gli esistenti) ad alta
A13
Bancone accettazione triage
1. Dimensioni: vedi disegno; (lungh.400x100xh73)-verificare in opera
2. Struttura di spessore cm. 8 realizzata con profili di alluminio estruso assemblati
tra loro tramite attacchi rapidi e predisposta per essere accessoriata e pannellata
usando le cave ricavate nei profili. La struttura è verniciata a polveri
epossipoliestere in colore grigio.
Doppia pennellatura frontale e laterale.
3. Trave in alluminio di sezione quadra cm. 8x8 con asole passanti alle due
estremità per passaggio cavi ed attacchi rapidi per fissaggio alla colonna;
4. Traversi in alluminio di sezione rettangolare cm 3x8 con attacchi rapidi alle due
estremità per fissaggio alle colonne.
5. Mensole reggipiano in alluminio comprensive di attacchi rapidi e possono essere
fissate in qualsiasi posizione sul trave o sulla colonna scrivania;
6. Pannellature cieche spessore minimo mm. 14, in nobilitato melaminico nella
parte interna, in laminato plastico colore a scelta del Committente nella parte
frontale;
7. Piani di lavoro cm. 400x100 con profilo frontale arrotondato, spessore mm. 28,
in nobilitato melaminico con bordo in abs spessore mm. 2.5, colore a scelta del
Committente;
8. Schermi in vetro di protezione come da disegno staccati dal piano di lavoro per
passaggio documenti.
9. Anta chiusa 60 cm con ripiano interno sotto bancone nella parte finale.
A14
Bancone pagamento ticket (triage)
1. Dimensioni: vedi disegno (lungh.215x100, compreso 30 alzatina)-verificare in
opera
Doppia pennellatura frontale e laterale.
3. Trave in alluminio di sezione quadra cm. 8x8 con asole passanti alle due
estremità per passaggio cavi ed attacchi rapidi per fissaggio alla colonna;
4. Traversi in alluminio di sezione rettangolare cm 3x8 con attacchi rapidi alle due
estremità per fissaggio alle colonne.
5. Mensole reggipiano in alluminio comprensive di attacchi rapidi e possono essere
fissate in qualsiasi posizione sul trave o sulla colonna scrivania;
Pagina 5 di 23
6. Pannellature cieche spessore minimo mm. 14, in nobilitato melaminico nella
parte interna, in laminato plastico colore a scelta del Committente nella parte
frontale;
7. Piani di lavoro (h73) ed alzatina, spessore mm. 28, in nobilitato melaminico con
bordo in abs spessore mm. 2.5, colore a scelta del Committente;
A15
Parete di tamponamento a pannelli
1. Dimensioni: vedi disegno (lungh. 103 x h controsoffitto )-verificare in opera
3. Pannellatura suddivisa verticalmente in 5 pannelli: 3 in nobilitato melaminico nei
colori blu e grigio alternati e 2 in vetro (vedi disegno).
A16
Composizione parete di tamponamento a pannelli con porta a battente
1. Dimensioni: vedi disegno (lungh. 245 comprensiva di porta + lungh.390 )verificare in opera
Struttura di spessore cm. 8 realizzata con profili di alluminio estruso assemblati tra
loro tramite attacchi rapidi e predisposta per essere accessoriata e pannellata
usando le cave ricavate nei profili. La struttura è verniciata a polveri epossipoliestere
in colore grigio.
-
-
A17
pannellatura su corridoio lungh. 245 x h a controsoffitto suddivisa
verticalmente in 5 pannelli: 3 in nobilitato melaminico nei colori blu e grigio
alternati e 2 in vetro come da disegno;
porta a battente realizzata in vetro opaco, comprensiva di maniglia e
serratura;
pannellatura dietro al bancone triage lungh. 390 x h pari a 4 pannelli di cui
2 in nobilitato melaminico nei colori blu e grigio alternati e due in vetro
come da disegno;
Libreria bassa
struttura delle scrivanie;
fianco intermedio;
4. La regolazione del livello è all'interno del fianco ;
5. I ripiani interni sono in lamiera d’acciaio e spostabili
6. Ante battenti cieche, con stesse finiture del piano scrivania con apertura a
135°;
A18
Libreria alta con ante superiori a vetrina
struttura delle scrivanie.
fianco intermedio.
Pagina 6 di 23
4. La regolazione del livello è all'interno del fianco .
5. I ripiani interni sono in lamiera d’acciaio e spostabili
6. Ante battenti cieche nella parte inferiore, con stesse finiture del piano
scrivania con apertura a 135°;
7. Ante battenti vetrate nella parte superiore con vetro trasparente supportato
all’interno da una cornice in estruso di alluminio con apertura a 135°
A19
Armadio alto ad 1 anta con appendiabiti estraibile
fianco intermedio;
5. Appendiabiti estraibile;
6. Anta battente cieca, con stesse finiture del piano scrivania con apertura a 135°;
A20
Piantana appendiabiti
1. Basamento in piatto di acciaio con vaschetta raccogligocce in abs;
2. Colonna in tubo di acciaio verniciato nero;
3. Anello porta ombrelli in abs stampato e supporto portaborse montati sulla
colonna;
4. Sei supporti appendiabiti;
5. Altezza cm. 170 circa.
A21
Scrivania operativa con allungo
1. Dimensioni: cm. 180x80x72h + allungo laterale perpendicolare cm. 100x60x72h
4. I piani sono in nobilitato melaminico scelta della Committenza ad alta resistenza
spessore minimo mm. 28 con bordo in abs spessore mm. 2.5 ;
5. L’allungo dovrà essere agganciato al piano mediante le sue travi di collegamento.
A22
Composizione libreria bassa (triage)
1. Dimensioni: cm. (90+45+90)x45x70h
fianco intermedio;
5. I ripiani interni sono in nobilitato
6. Ante battenti cieche per i moduli da 90 con stesse finiture del piano bancone;
7. Ante battenti in vetro temperato con cornice perimetrale in profilo di alluminio
per il modulo centrale da 45 ;
Pagina 7 di 23
A23
Tavolo ovale per riunioni cm. 200x100
3. Il piano è in nobilitato melaminico colore a scelta della Committenza ad alta
A24
Bancone/Scrivania
1. Dimensioni: cm. 367x80x72h (da verificare in opera);
2. Struttura in acciaio a sei gambe acciaio mm. 50x50 in cui gli elementi orizzontale
e verticali sono saldati e verniciati a polveri epossipoliestere colore argento o altro
a scelta del Committente;
4. I piani sono in nobilitato melaminico scelta della Committenza ad alta resistenza
spessore minimo mm. 28 con bordo in abs spessore mm. 2.5 .
A25
Tavolo rotondo per riunioni diam.120
1. Dimensioni: diam. cm. 120x72h
2. Struttura in acciaio a una gamba centrale in acciaio in cui gli elementi
3. Il piano è in nobilitato melaminico colore a scelta della Committenza ad alta
A26
Cestino porta carta in lamiera forata
1. Dimensioni: Diametro cm. 28 x 30h
A27
Scrivania su misura 150x80 (comandi TAC)
1. Dimensioni: cm. 150x80x88h-vedi disegno (asola intorno al pilastro di 36x39)
2. Struttura in acciaio di sostegno a muro tipo reggimensola, in acciaio mm. 50x50
in cui gli elementi sono saldati e verniciati a polveri epossipoliestere colore
Pagina 8 di 23
ARREDI SANITARI
B01
Fasciatoio con mobiletto
2. Realizzato in acciaio cromato.
3. Piano superiore con spondine su tre lati, imbottito e ricoperto in materiale
plastico lavabile.
4. Sottostante mobiletto in lamiera di acciaio verniciata con porte scorrevoli e
ripiano interno regolabile.
B02
Predellino
Predellino a due scalini in lega leggera.
B03
Sgabello seduta imbottita con ruote
1. Sgabello con sedile imbottito, rivestito in similpelle di colore a scelta dalla
scheda colori;
2. regolazione oleodinamica in altezza da 460 a 640 mm circa,
3. base a 5 razze con doppie rotelle antistatiche in materiale plastico Ø50,
paracolpi perimetrale.
B04
Frigorifero 140 lt portamedicinali
FRIGORIFERO PER CONSERVAZIONE FARMACI capacità circa 140 litridim70x60xh125
•
•
•
•
•
•
•
•
Frigorifero per medicinali di ultima generazione tecnologica ad elevata
efficienza e grado di isolamento termico, basso consumo di energia,
controllato a microprocessore.
Tipo monovano e monoporta con anta a vetro doppio ad elevata capacità
d’isolamento e dotata di chiusura con serratura a chiave; guarnizioni
magnetiche di tenuta su porta; piedini regolabili.
Dotato di illuminazione interna; ventilazione interna; sbrinamento automatico.
Compressore con refrigerante ecologico esente da CFC, rispondente alle
vigenti normative di settore. Bassa rumorosità in normale ciclo di
funzionamento.
Capacità interna utile di circa 140 lt . Dotato di più ripiani interni regolabili.
Costruzione interna ed esterna in materiali resi inossidabili, resistenti ai
normali agenti di pulizia e disinfezione di uso ospedaliero, costruzione con il
minor utilizzo di spigoli vivi ed interstizi di facile pulizia e disinfezione.
Dotato in configurazione di base di sistema di registrazione grafico della
temperatura, integrato nello chassis, a diagramma settimanale (tipicamente a
disco di carta). A tal proposito si prescrive che sia il pennino di scrittura che i
dischi di carta siano di tipologia e qualità comunemente reperibili sul
mercato. Il sistema di registrazione dovrà poter funzionare anche in assenza
di tensione di rete. Sono comunque accettati e ben valutati sistemi di
registrazione di tipo alternativo (digitali o ultrasuoni con possibilità di controllo
remoto via rete Ethernet TCP-IP ) purché integrati nello chassis e non
maggiormente onerosi sul piano economico – gestionale.
Allarmi di minima e massima temperatura mancanza rete bassa tensione
batteria e porta aperta
Pagina 9 di 23
•
Range di temperatura impostabile da almeno +2/+12°C. Range di
temperatura di funzionamento tipica 2 - 4°C.
• Interfaccia utente, per la programmazione dei parametri di funzionamento ed
allarme di immediato e facile utilizzo. Dotata di display di ampie dimensioni e
buona visibilità per la visualizzazione della temperatura di lavoro e dei
parametri di funzionamento. Dotato in configurazione di base della possibilità
di settaggio della temperatura di lavoro, impostazione del range minimo e
massimo della stessa, allarme ottico ed acustico di minima e massima
temperatura.
• Fornito in configurazione di base di dispositivo per la trasmissione
remota dei segnali di allarme in locale diverso da quello di installazione.
• Tensione d’alimentazione 230 V. 50/60 Hz Monofase
B05
Pensile con ante scorrevoli a vetro (sala gessi)
1.
2.
3.
4.
B06
Dimensioni: cm. 120x45x80h
Involucro in lamiera d’acciaio verniciata a polveri , colore bianco;
bordi arrotondati e maniglie in plastica a incastro;
Ante a vetro scorrevoli con serratura.
Armadiatura (sistema pareti attrezzate) lunghezza cm.300
1. Dimensioni: cm. 300x60x210h+sopralzo 80h
2. Struttura realizzata in lamiera di acciaio elettrozincata, con verniciatura a
polveri epossidiche;
3. Ante girevoli con cerniere automatiche con apertura a 230°, pannellate
cieche, rivestite in bilaminato antigraffio, guarnizioni antipolvere, colori
pastello a scelta della D.L.;
4. Maniglie in materiale plastico antitrauma;
5. Gambe in acciaio verniciato con piedini registrabili.
B07
Statimetro
1. Statimetro a muro ad asta in metallo, divisione 5 mm.
B08
1.
2.
3.
4.
B09
Bilancia pesapersone
Bilancia pesapersone senza colonna ;
Struttura metallica e in alluminio verniciato con polvere epossidica ;
Pedana in gomma atossica/antiscivolo.
Misurazione del peso con sistema interno a leve con tirante ad asta a
equilibrio non automatico.
Portarifiuti in acciaio inox a pedale
1. Dimensioni: diametro cm. 25 x40h;
2. Costruito in acciaio inox, cestello interno in materiale antiacido;
3. Capienza 14lt. c.a.;
B10
Sgabello bimbo
1. Sgabello con struttura completamente in materiale plastico,seduta ad altezza
cm. 30.
Pagina 10 di 23
B11
Parete attrezzata per Sala visita pediatria.
2. Piano di lavoro in corian con alzatina, completo di vasca in lamiera di acciaio
inox AISI 304 di spessore mm 1,2 con finitura spazzolata completa di
rubinetto clinico monocomando con leva lunga (primaria casa produttrice),
sifone e collegamenti agli scarichi in “geberit”, fornitura e posa di rubinetti filtri
sottolavabo e di quant’altro necessario per dare l’opera finita a regola d’arte;
cieche, rivestite in bilaminato antigraffio, guarnizioni antipolvere, colori pastello
a scelta della D.L.;
4. Ante a vetro (sp. 4 mm a norma di sicurezza montato con guarnizioni
fermavetro), realizzate con profili in alluminio estruso e anodizzato e giunti
angolari interni, girevoli con cerniere automatiche con apertura a 230°;
5. Cassettoni e cassetti lunghi forniti di guide telescopiche con fermo, scorrevoli
su cuscinetti a sfere autolubrificanti, con portata fino a 40 kg, con frontale
rivestito in bilaminato con bordo perimetrale in ABS arrotondato sp. 3 mm,
colori pastello a scelta della D.L. ;
Composizione parete attrezzata:
Sviluppo lineare piano di lavoro in corian (vasca di lavaggio in acciaio inox AISI
304), mm 3150 (da verificare in opera)- H max composizione 1950 mm
Basi:
- n° 1 base a cassetti,
- dim. mm 450x600x910 h;
- n° 1 base con due ante cieche e vaschette estraibi li interne,
dim. mm 900x600x910 h.
- n° 1 base sottolavello a due ante cieche, con port arifiuti estraibile per clinipak;
dim. mm 1200x600x910 h
- n° 1 base con due cestoni scorrevoli,
dim. mm 600x600x910 h.
Pensili:
- n° 1 pensile con anta cieca e ripiano interno;
dim. mm 450x400x640 h.
- n° 1 pensile a due ante a vetro dotato di cestelli estraibili in acciaio;
dim. mm 1200x400x640 h;
- n° 1 pensile ad anta cieca e ripiano interno;
dim. mm 600x400x640 h.
Mensole:
- n° 2 mensole dim. mm 450x400x30 sp. (da verific are in opera).
Prevedere 6 vaschette dispencer da fissare a muro in materiale plastico trasparente
(tipo dispencer sopralzo carrelli)
B12
Bilancia pesaneonati
1. Bilancia pesaneonati meccanica a stadera;
2. Struttura in metallo verniciato bianco;
Pagina 11 di 23
3. Pesi scorrevoli in acciaio;
4. Piatto neonato in metallo verniciato con ganci laterali;
5. Portata max 16 Kg
B13 Armadio farmaci (sistema pareti attrezzate) con vaschette interne.
1. Dimensioni : mm. 1000x600x2130 h;
6. Scaffalatura interna, realizzata con pannelli in materiale plastico, composta da
40 vani normali suddivisi in due altezze e da 20 vani speciali a doppia
profondità, (per lo stoccaggio di piccole confezioni);
7. Ogni vano deve essere dotato di un ringhierino fermaoggetti su cui scorre
un divisorio in materiale plastico con porta-etichette incorporato;
8. I pannelli interni bifacciali devono essere del tipo a rotazione di 90° per
consentire di accedere al vano posteriore dell’armadio, dotato di 5 piani
regolabili in altezza su cremagliera in acciaio;
9. L’armadio deve essere dotato di mobiletto per stupefacenti realizzato in
lamiera di
acciaio a spessore 12/10, dotato di apertura a ribalta, con
chiusura tipo cassaforte.
B14
Tavolo bimbo
1. Dimensioni tavolo: cm. 65x65x42h
2. Piano di lavoro in legno multistrato spessore mm. 24, ricoperto su entrambe
facce da laminato plastico a grande resistenza, antigraffio, ignifugo, finitura
opaca antiabbaglio, bordi e spigoli lucidati al naturale, gambe in legno massiccio
e piedini in PVC;
B15
Sedie bimbo
1. Sedie con sedile e schienale in multistrato di faggio, struttura portante in torniti
di legno massiccio, lucidatura al naturale, seduta ad altezza cm. 30.
B16
Recinzione area giochi (attesa pediatria)
1. Recinzione per area giochi in materiale plastico colorato a incastro.
Sviluppo lineare circa 4 mt.
B17
Sedia fissa impilabile
1. Struttura in tubo ovale di acciaio verniciata;
2. Sedile e schienale in materiale plastico ignifugo curvato anatomicamente
senza braccioli;
3. base fissa a quattro gambe;
4. Impilabile.
5. Colore a scelta della Committenza
Pagina 12 di 23
B18
Sgabello seduta imbottita con ruote e schienale
1. Sgabello con sedile imbottito, rivestito in similpelle di colore a scelta dalla
scheda colori,
2. regolazione oleodinamica in altezza da 460 a 640 mm circa,
3. schienale rivestito in similpelle, con anello azionabile col piede,
4. base a 5 razze con doppie rotelle antistatiche in materiale plastico Ø50,
paracolpi perimetrale.
B19
Armadio vetrina (per farmaci)
2. Involucro in lamiera di acciaio verniciata a polveri. Ante girevoli su cerniere
automatiche, realizzate con profili in lega leggera anodizzata e pannelli in
vetro, complete di maniglie e serratura.
3. Internamente 4 ripiani in vetro stampato regolabili su cremagliere. Gambe in
tubo di acciaio verniciato a polveri, dotate di piedini registrabili.
B20
Colonna casellario
1. Dimensioni : mm. 900x400prof.x2000 h;
2. Struttura in lamiera d’acciaio verniciata a polveri epossidiche, componibili e
dotati di chiusura con serratura a chiave ;
3. Ante girevoli con cerniere automatiche ;
4. Piedi scatolati h 120 mm;
5. Dimensioni indicative ad elemento cm 45x30x40 prof.;
6. Composizioni formate da 12 elementi;
7. possibilità di poterla appendere a parete.
B21
Lettino/Barella (sala ecografia)
1. Realizzata in tubo ovale di acciaio verniciato, dotato di paracolpi perimetrale;
2. Doppio maniglione sul lato testa;
3. Piano rete costruito in tondino di acciaio zincato, fornito di alzatesta a
regolazione continua;
4. Regolazione in altezza con pedale;
5. Completa di materasso;
6. Ruote Ø 250 mm.
B22 Panca in alluminio per spogliatoi
1. Dimensioni : mm. 400 x 1000 x 460h;
2. Struttura portante in profilato quadro mm. 35x35 di alluminio anodizzato;
3. Piano seduta in Doghe in alluminio anodizzato con finitura, nella superficie a
vista, in laminato stratificato spessore mm. 2;
4. Elementi di giunzione in nylon con anima in acciaio da mm. 10, bulloneria in
ottone nichelato;
5. Piedini regolabili in acciaio inox ricoperto nylon;
6. Tutti gli angoli devono essere opportunamente smussati.
B23
Parete attrezzata- Sala preparazione radiologia.
Pagina 13 di 23
2. Piano di lavoro in lamiera di acciaio inox AISI 304 di spessore mm 1,2 con
finitura spazzolata completo di vasca dello stesso materiale completo di
Sviluppo lineare piano di lavoro in acciaio inox AISI 304 di spessore mm 1,2 con
finitura spazzolata (vasca di lavaggio), mm 1500 (da verificare in opera)- H max
composizione 2000 mm
Basi:
- n° 1 base con un’ anta cieca e ripiano interno;
dim. mm 600x600x910 h.
- n° 1 base sottolavello a due ante cieche;
dim. mm 900x600x910 h
Pensili:
- n° 1 pensile con anta cieca e ripiano interno;
dim. mm 600x400x640 h.
Mensole:
B24
Appendiabiti a muro
1. Appendiabiti a parete con 2 ganci e supporti in nylon o anima in acciaio
interna nelle barre e negli attacchi.
B25
Specchio sopralavabo
1. Specchio a parete per lavabo bagno in resina o nylon (dim.60x80) completo di
mensola.
B26
Portascopino wc
1. Scopino per pulizia wc in materiale plastico.
B27
Armadio (sistema pareti attrezzate) a due ante cieche.
1. Dimensioni : mm. 900x600x2100 h;
4. Ripiani interni regolabili;
Pagina 14 di 23
B28
Bancone metallico ante scorrevoli (deposito traumatologia)
2. Struttura in lamiera scatolata di acciaio verniciata a polveri epossipoliesteri,
con ante scorrevoli cieche della stessa struttura del contenitore.
3. N° 2 ripiani interni realizzati in lamiera di ac ciaio con nervature di rinforzo;
Bancone dotato di schiena di finitura in laminato e di zoccolo amovibile in
materiale plastico completo di guarnizione di tenuta.
B29
Box doccia
1. Dimensioni: Per piatto doccia 80x80, H 185
2. Realizzato con profili in alluminio laccato bianco e pannelli in acrilico opaco.
B30
Poltrona relax con gambale
1. Sedile schienale e gambale a forma anatomica con imbottitura stampata e
ricoperta in tessuto plastico lavabile.
2. Movimento sincronizzato a leve laterali per regolazione schienale(molla a gas)
e contemporaneamente sollevamento gambale.
3. Braccioli termoformati in poliuretano integrale morbido con inserto metallico e
impugnatura sferica anteriore.
4. Fusto in tubo di acciaio cromato a sezione ovale con puntali in plastica.
B31
Bancone attrezzato (studio medico triage).
inox AISI 304 di spessore mm 1,2 con finitura spazzolata e di rubinetto clinico
monocomando con leva lunga (primaria casa produttrice), sifone e
collegamenti agli scarichi in “geberit”, fornitura e posa di rubinetti filtri
Sviluppo lineare piano di lavoro in corian (vasca di lavaggio acciaio inox AISI
304), mm 5400 (da verificare in opera) - H max composizione 2000 mm
Basi:
- n° 1 base sottolavello a due ante cieche con porta rifiuti estraibile per clinipak;
dim. mm 900x600x910 h
Pagina 15 di 23
-
dim. mm 600x600x910 h;
n° 1 fianco di chiusura bancone prof. 60 cm;
prosecuzione piano di lavoro con bancone per postazione PC, vuoto sotto,
con parte inclinata a 45° di raccordo e parte fina le smussata a 45° (vedi
disegno);
Pensili:
- n° 1 pensile a due ante a vetro dotato di scolapiatti;
dim. mm 900x400x640 h;
Mensole:
B32
Tavolo
1. Dimensioni: cm 100x60x78 h
2. Telaio perimetrale in tubo di acciaio verniciato a polveri, con giunti in alluminio
presso fuso.
3. Gambe in tubo tondo di acciaio cromato con puntali inferiori in nylon.
4. Piano in bilaminato antigraffio con bordi in ABS antiurto 3 mm e spigoli
arrotondati, colori a scelta della D.L.
B33
Bancone attrezzato (ambulatori codici bianchi).
inox AISI 304 di spessore mm 1,2 con finitura spazzolata e di rubinetto clinico
monocomando con leva lunga (primaria casa produttrice), sifone e
collegamenti agli scarichi in “geberit”, fornitura e posa di rubinetti filtri
Sviluppo lineare piano di lavoro in corian, (vasca di lavaggio acciaio inox AISI
304), mm 1800 (da verificare in opera) - H max composizione 2000 mm
Basi:
dim. mm 1200x600x910 h
dim. mm 600x600x910 h;
Pensili:
- n° 1 pensile anta cieca con ripiano interno,;
dim. mm 600x400x640 h
Pagina 16 di 23
Mensole:
- n° 2 mensole dim. mm 1200x400x30 sp. (da verifi care in opera).
B34
Armadio (sistema pareti attrezzate) a due ante, cieche nella parte
inferiore e vetrina nella parte superiore.
1. Dimensioni : mm. 900 x 600 x 2100 h;
a scelta della D.L.. ;
angolari interni, del tipo a ribalta dotate di speciale meccanismo con molla a
gas per l’apertura;
B35
Armadio (sistema pareti attrezzate) ad un’anta cieca
1. Dimensioni : mm. 600 x 600 x 2100 h;
3. Anta girevole con cerniere automatiche con apertura a 230°, pannellata cieca,
rivestita in bilaminato antigraffio, guarnizioni antipolvere, colori pastello a
scelta della D.L.. ;
B36
Bancone attrezzato (sala gessi).
finitura spazzolata completo di vasca grande dello stesso materiale completo
di rubinetto clinico monocomando con leva lunga (primaria casa produttrice),
Sviluppo lineare piano di lavoro in acciaio inox AISI 304 (vasca di lavaggio
grande), mm 2400 (da verificare in opera) - H max composizione 2000 mm
Basi:
dim. mm 1200x600x910 h
Pagina 17 di 23
-
B37
n° 2 basi con anta cieca e ripiano interno;
dim. mm 600x600x910 h;
Bancone attrezzato (sala visita traumatologia).
finitura spazzolata completo di vasca dello stesso materiale completo di
angolari interni, del tipo a ribalta dotate di speciale meccanismo con molla a
gas per l’apertura;
Sviluppo lineare piano di lavoro in acciaio inox AISI 304 (vasca di lavaggio), mm
2700 (da verificare in opera) - H max composizione 2000 mm
Basi:
- n° 1 base a un’anta cieca;
dim. mm 600x600x910 h
dim. mm 450x600x910 h;
dim. mm 1200x600x910 h
- n° 1 colonna ante cieche con ripiani interni,
dim. mm 450x600x2000 h;
Pensili:
- n° 1 pensile a due ante a vetro dotato di cestelli estraibili in acciaio;
dim. mm 1200x400x640 h;
Mensole:
- n° 2 mensole dim. mm 1050x400x30 sp. (da verifi care in opera).
B38
Poltrona letto
1. Dimensioni: cm. 95x80/200x92h
2. Struttura in paniforte.
3. Rivestimento della struttura e dei cuscini, con fodere interne di cotone bianco
e fodere esterne in tessuto ignifugo.
Pagina 18 di 23
4. Imbottitura con cinghie elastiche e resina indeformabile ignifuga.
5. Rete estraibile perpendicolarmente alla schienale completa di materasso.
CARRELLI SANITARI
C01
Carrello EMERGENZA pediatria
1. Dimensioni: mm. 850x630x940h;
2. Struttura a doppia parete in alluminio trattata con verniciatura elettrostatica e
smaltatura antigraffio;
3. bordo paracolpi;
4. n. 1 piano di lavoro sagomato, in ABS resistente, asportabile con bordino di
contenimento su tutti i lati;
5. n. 2 maniglioni di spinta ergonomici, regolabili in altezza con impugnatura
imbottita posizionabili sul lato destro o sinistro.
6. n. 4 ruote diametro mm. 127 su cuscinetti, piroettanti di cui due con freno;
7. cassetti in alluminio su guide a 48 sfere , blocco di fine corsa, dispositivo di
sblocco
8. chiusura cassetti centralizzata di tutti i cassetti o di uno o più cassetti;
9. cassetti con distribuzione delle masse e dosaggi farmaci;
10. coppia di pannelli laterali per la compatibilità degli accessori.
11. dotato di accessori : piano addizionale estraibile lateralmente;
supporto etichette per cassetti
divisori componibili per cassetti
sigilli ini plastica
spondina completa
12. colore secondo il modello.
13. Conformità con le norme vigenti.
C02
Carrello medicazione con dispencer (pediatria)
2. Struttura in lamiera elettrozincata e verniciata a polveri epossidiche;
3. n. 1 piano di lavoro in metacrilato antiurto e antigraffio con bordini di
contenimento;
4. parte frontale sx n.1 anta con ripiano interno, girevole su cerniere metalliche,
apertura 235°;
5. parte frontale dx n.3 cassetti +2 cestoni scorrevoli su guide metalliche;
6. n. 2 maniglie di spinta in acciaio rivestite in poliuretano morbido sui lati corti;
7. n. 4 ruote girevoli diametro mm. 125 in gomma di cui due con freno singolo;
8. colore a scelta D.L.
9. Uso: carrello reparto;
C03
Carrello multifunzione (radiologia)
2. Struttura in acciaio verniciato a polveri epossidiche, pareti in materiale plastico
tecnopolimero;
3. n. 1 piano di lavoro in materiale plastico tecnopolimero con bordini di
contenimento;
Pagina 19 di 23
4. parte frontale a un anta con n.1 ripiano interno e n.1 cassetto con struttura
monoblocco in ABS
5. n. 2 maniglie di spinta sui lati corti;
6. n. 4 ruote girevoli diametro mm. 125 in gomma grigia silenziosa, antitraccia;
7. Uso: carrello multifunzione;
C04
1.
2.
3.
4.
5.
6.
7.
C05
1.
2.
3.
4.
5.
6.
7.
8.
C06
Carrello di servizio in acciaio inox
Dimensioni: mm. 850x550x1040h;
Struttura in lega leggera;
n. 3 piani in laminato plastico spessore mm. 10 con bordini di contenimento;
n. 1 maniglione di spinta sul lato corto;
n. 4 ruote girevoli diametro mm. 125 con paracolpi in gomma grigia;
Uso: carrello di servizio;
Conformità con le norme vigenti.
Carrello di servizio con cassetti e ante
Dimensioni: mm. 850x550x950h;
Struttura in acciaio inox AISI 304;
n. 1 ripiano in laminato plastico con bordini di contenimento;
n. 2 maniglioni di spinta sui lati corti;
n. 4 ruote girevoli diametro mm. 125;
n. 2 cassetti e n.2 ante sottostanti in bilaminato ;
Uso: carrello di servizio;
Conformità con le norme vigenti.
Porta sacco in acciaio inox a due posti
2. Struttura interamente in acciaio inox AISI 304;
3. Fissaggio sacchi: n. 1 supporto rettangolare completo di gomma ed anello
fermasacco mobile in acciaio inox;
4. Gomma fermasacco: in gomma azzurra a mescola speciale lavabile oltre
100°C, facile posizionamento del sacco;
5. Coperchi: n. 2 incernierati in materiale plastico indeformabile.
6. Ruote: n. 4 diametro mm. 80 piroettanti silenziose e antitraccia;
7. Uso: raccolta della biancheria sporca;
C07
Porta sacco in acciaio inox ad un posto con apertura a pedale
2. Struttura interamente in acciaio inox AISI 304;
3. Fissaggio sacchi: n. 1 supporto rettangolare completo di gomma ed anello
fermasacco mobile in acciaio inox;
4. Gomma fermasacco: in gomma azzurra a mescola speciale lavabile oltre
100°C, facile posizionamento del sacco;
5. Coperchi: n. 1 incernierato in materiale plastico indeformabile.
6. Apertura del coperchio comandata da pedale;
7. Ruote: n. 4 diametro mm. 80 piroettanti silenziose e antitraccia;
8. Uso: raccolta della biancheria sporca;
Pagina 20 di 23
C08
Carrello multifunzione con dispencer (traumatologia)
tecnopolimero;
contenimento;
4. nella parte frontale n.6 cassetti piccoli e n.2 cassetti grandi con struttura
monoblocco in ABS;
5. Parte laterale DX n.1 portarifiuti con apertura a ginocchio laterale (cap.10 lt.)
6. Parte laterale SX: piano di lavoro supplementare estraibile in materiale
plastico vano ad incasso con tre cassetti verticali reclinabili in materiale
plastico;
7. n.1 sopralzo in tubo d’acciaio completo di 2 blocchi cassetti in plastica da 5
pezzi ad apertura basculante ed estraibili con i seguenti accessori di
completamento:
- portaflebo
- vaschetta di raccolta in acciaio
10. Il carrello deve permettere, con la sua costruzione, una facile pulizia e
disinfezione;
C09
Carrello multifunzione (pronto soccorso)
tecnopolimero;
contenimento;
4. parte frontale con n.3 cassetti uguali +1cassetto grande con struttura
monoblocco in ABS;
5. n. 1 sopralzo in tubo d’acciaio completo di 2 blocchi cassetti in plastica da 5
pezzi ad apertura basculante ed estraibili ;
6. accessori: piano estraibile laterale
piano di appoggio in acciaio
portarifiuti laterale da 10lt
LOTTO D - SCAFFALATURE
D01
SCAFFALATURA METALLICA ( cm. 120x60x250h)
1. Scaffalatura a ripiani leggera, realizzata con sistema ad incastro a costituire
una struttura metallica formata da tre elementi principali: ripiano, traversino,
montante.
2. Ogni componente è ricavato da nastro di acciaio zincato profilato a freddo in
linee automatiche.
Pagina 21 di 23
3. Le scaffalature saranno alte H 2500 costituite da cinque vani e 5 ripiani
ognuno e di mm. 600 di profondità utile.
4. Tutte le scaffalature saranno costruite in modo da poter utilizzare senza
ostacoli la doppia profondità dei piani di appoggio di uno scaffale bifronte.
5. Tutti i ripiani saranno mobili con regolazioni e devono essere spostabili
singolarmente mediante sistema ad incastro. Il sistema ad incastro deve
rimanere a filo ripiano/fiancata per agevolare l’estrazione del materiale.
6. L’interasse dei fori per l’incastro dei ripiani non deve essere superiore a mm.
35.
7. L’ interasse dei montanti racchiudenti i ripiani deve essere di cm. 110 in modo
da ottenere l’occupazione più razionale e la maggiore capacità di
contenimento.
8. I ripiani dovranno avere una portata non inferiore a 100 kg/m, dovranno
essere costituiti da una lamiera continua (liscia) senza nervature superficiali,
realizzati con nastro di spessore 10/10, ripiegatura sui lati corti e lunghi,
formante un bordo rigido laterale di minimo mm. 30 di altezza.
9. I ripiani non dovranno presentare nessun punto tagliente, saranno inseriti con
semplice incastro manuale nelle fiancate.
10. Verniciatura: Tutti i componenti delle scaffalature saranno verniciati secondo
un ciclo di verniciatura rispondente alle seguenti caratteristiche:
- spessore film secco superficie esposta:
60 micron +/- 3
- durezza matita (scala koh-i-noor):
grado F
- prova di piega (assenza fessurazione):
3,0 T
- grado di polimerizzazione MEK:
50 d.s.
- resistenza alla nebbia salina:
500 h
- resistenza 100% umidità relativa:
1000 h (ASTM 714)
- resistenza all’invecchiamento artificiale:
500 h
11. Sicurezza:L’impianto dovrà essere protetto in rispondenza delle norme di
sicurezza che rendono sicuro l’utilizzo sotto l’aspetto delle norme
antinfortunistiche volte a preservare il personale addetto.
D02
SCAFFALATURA METALLICA ( cm. 100x40x250h)
1. Scaffalatura a ripiani leggera, realizzata con sistema ad incastro a costituire
una struttura metallica formata da tre elementi principali: ripiano, traversino,
montante.
2. Ogni componente è ricavato da nastro di acciaio zincato profilato a freddo in
linee automatiche.
3. Le scaffalature saranno alte H 2500 costituite da cinque vani e 5 ripiani
ognuno e di mm. 400 di profondità utile.
4. Tutte le scaffalature saranno costruite in modo da poter utilizzare senza
ostacoli la doppia profondità dei piani di appoggio di uno scaffale bifronte.
5. Tutti i ripiani saranno mobili con regolazioni e devono essere spostabili
singolarmente mediante sistema ad incastro. Il sistema ad incastro deve
rimanere a filo ripiano/fiancata per agevolare l’estrazione del materiale.
6. L’interasse dei fori per l’incastro dei ripiani non deve essere superiore a mm.
35.
7. L’ interasse dei montanti racchiudenti i ripiani deve essere di cm. 90 in modo
da ottenere l’occupazione più razionale e la maggiore capacità di
contenimento.
8. I ripiani dovranno avere una portata non inferiore a 100 kg/m, dovranno
essere costituiti da una lamiera continua (liscia) senza nervature superficiali,
realizzati con nastro di spessore 10/10, ripiegatura sui lati corti e lunghi,
formante un bordo rigido laterale di minimo mm. 30 di altezza.
Pagina 22 di 23
9. I ripiani non dovranno presentare nessun punto tagliente, saranno inseriti con
semplice incastro manuale nelle fiancate.
10. Verniciatura: Tutti i componenti delle scaffalature saranno verniciati secondo
un ciclo di verniciatura rispondente alle seguenti caratteristiche:
- spessore film secco superficie esposta:
60 micron +/- 3
- durezza matita (scala koh-i-noor):
grado F
- prova di piega (assenza fessurazione):
3,0 T
- grado di polimerizzazione MEK:
50 d.s.
- resistenza alla nebbia salina:
500 h
- resistenza 100% umidità relativa:
1000 h (ASTM 714)
- resistenza all’invecchiamento artificiale:
500 h
11. Sicurezza:L’impianto dovrà essere protetto in rispondenza delle norme di
sicurezza che rendono sicuro l’utilizzo sotto l’aspetto delle norme
antinfortunistiche volte a preservare il personale addetto.
Normativa scaffalature
La realizzazione delle scaffalature dovrà essere conforme alle norme UNI EN 292/1,
UNI EN 292/2 e Decreto Legislativo 626 del 19/09/1994.
La normativa di riferimento è:
D.L. 626/94; D.L. 242/96;
CNR – UNI 10011/88
CNR UNI 10022/84
CNR UNI 10012/85
D.P.R. 547/55
Norme UNI 8601 – 8602 – 8600 – 8606 – 9115 – 9427
Norme ISO 9227
Norme UNI 8900 – 8901 – 9300 – 9428 – 9429 – 8596/94
CEI 64-8
Normativa internazionale ZH 1/428.
DIPARTIMENTO TECNOLOGICO
Arch. Cesare Branchetti
Pagina 23 di 23

Descrizione Arredi

Transcript

Documenti analoghi

OPTICAL-IN SUPERFAST

Coperchio a cupola - in acciaio - per WB-M e WB-MD 50

www.omegawatches.com/it PDF

Allegato E - Fondazione Mirafiori

Scarica scheda tecnica dell`arredo tecnico

Gioielli e Orologi d`Epoca

www.omegawatches.com/it PDF

cappelli cinesi cappelli a cielo aperto

scheda tecnica

www.omegawatches.com/it PDF
