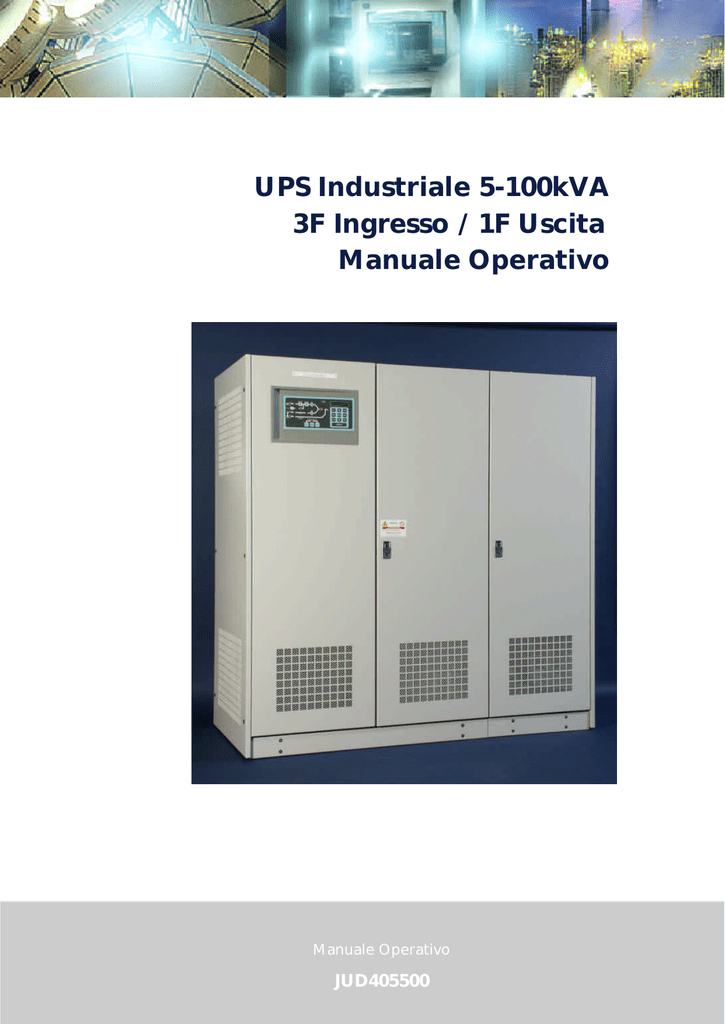

UPS Industriale 5-100kVA
3F Ingresso / 1F Uscita
Manuale Operativo
Manuale Operativo
JUD405500
UPS Industriale Manuale Operativo
UPS Industriale 5-100kVA 3F Ingresso / 1F Uscita
Manuale Operativo
Il manuale operativo dell'UPS si compone dei seguenti documenti:
SEZIONE 0:
JUD 405500
INDICE E ISTRUZIONI INERENTI LA
SICUREZZA
SEZIONE 1:
JUD 405501
DESCRIZIONE GENERALE DEL SISTEMA
SEZIONE 2:
JUD 405502
INSTALLAZIONE E MESSA IN SERVIZIO
INIZIALE
SEZIONE 3:
JUD 405503
FUNZIONAMENTO
SEZIONE 4:
JUD 405504
PANNELLO OPERATIVO
SEZIONE 5:
JUD 405505
DESCRIZIONE SCHEDE
SEZIONE 6:
JUD 405506
DATI TECNICI
[Rev.B JSD406573 - 20.09.04]
JUD405500
1 of 2
UPS Industriale Manuale Operativo
Istruzioni di Sicurezza
1.1 ISTRUZIONI INERENTI LA SICUREZZA
L'unità deve essere utilizzata secondo le finalità previste. Seguire le
istruzioni indicate nel Manuale Operativo.
All'interno dell'unità sono presenti tensioni pericolose.
L'installazione e l'uso di questa apparecchiatura devono essere
conformi a tutte le procedure e le normative nazionali e locali.
Per impedire il surriscaldamento, non ostruire il flusso dell'aria delle
apposite aperture dell'unità.
I componenti all'interno dell'unità non possono essere riparati
dall'utente. Quest'ultimo non deve aprire l'unità o rimuovere i
coperchi protettivi dall’interno degli armadi.
L'installazione e l'assistenza su questa apparecchiatura devono
essere eseguite da personale qualificato.
Al fine di isolare completamente l'apparecchiatura aprire gli
interruttori di ingresso, uscita e di batteria, l’alimentazione di
ingresso e di batteria devono essere isolate dall’’UPS e l’uscita deve
essere isolata dagli altri moduli se l’unità è parte di un sistama multimodulo.
Collegare la protezione di terra prima dei cavi di alimentazione.
Protezione differenziale: questo dispositivo ha un'alta corrente di
dispersione verso la protezione di terra. Nel tarare la soglia
dell'interruttore di dispersione a terra installato a monte di questa
apparecchiatura, tenere presente questo contributo di corrente e
quello dovuto ai carichi.
CE Questo prodotto è conforme ai requisiti essenziali delle direttive
europee 89/336/EEC e 73/23/EEC e agli standard EN500911(1991), EN50091-2 (1995).
Questo è un prodotto per distribuzione ristretta a clienti informati.
Restrizioni all’ installazione o misure aggiuntive possono essere
necessarie per prevenire disturbi.
2 of 2
JUD405500
Descrizione Generale del Sistema
Capitoli
1
ASSIEME UPS
2
1
Assieme UPS
2
1.1
Caratteristiche
2
1.2
Struttura del Sistema UPS
3
1.3
Raddrizzatore/ Carica batterie
3
1.4
Batteria (Accumulatore)
3
1.6
Unità interruttore statico
4
1.7
Bypass di manutenzione
5
1.8
Sistemi Hot-Standby
6
1.9
Sistemi parallelo-ridondante
6
1.10 Sistemi parallelo
[Rev.B JSD406573 - 20.09.04]
7
JUD405501
1 of 7
1
ASSIEME UPS
1.1 Caratteristiche
Funzione UPS
Il gruppo di continuità (UPS) è connesso tra le utenze (carico) e la
sorgente di alimentazione. La sua funzione è di garantire
un'alimentazione continua e stabilizzata al carico. Anche nel caso
di blackout totale, esso fornisce energia stabilizzata alle utenze per
un periodo di tempo prestabilito (tempo di autonomia). Inoltre, l'UPS
offre i seguenti vantaggi rispetto ai sistemi di alimentazione
tradizionali (rete, gruppi elettrogeni, ecc.):
Migliore qualità dell’energia erogata
La regolazione della frequenza e dell'ampiezza della tensione di
uscita del sistema UPS garantisce la costante stabilizzazione della
tensione di uscita. Comuni variazioni di tensione e frequenza della
rete normalmente presenti nei sistemi di alimentazione elettrica, non
influiscono sulla tensione di uscita del sistema UPS.
Isolamento del carico dalle distorsioni
di rete
Protezione totale dalla mancanza di rete
Grazie ad una doppia conversione della tensione di alimentazione
da c.a. in cc e di nuovo in c.a. usando un trasformatore di isolamento all’uscita dell’inverter, si ha un filtraggio totale delle distorsioni di
rete. Perciò tutte le utenze collegate con il sistema UPS sono
protette da quelle distorsioni di rete che si verificano facilmente in un
ambiente industriale. Alimentando dispositivi elettronici sensibili,
come ad esempio sistemi computerizzati, questa protezione diventa
molto importante.
Durante periodi di mancanza di rete più o meno prolungati, il sistema UPS garantisce l'alimentazione continua del carico tramite una
batteria. La batteria è connessa al raddrizzatore e all'inverter del
sistema UPS. Nello stato di funzionamento normale, il raddrizzatore
fornisce l'inverter (che alimenta il carico) di energia elettrica. Nel
caso di mancanza di rete, la batteria collegata alimenta l'inverter.
In questo modo si raggiunge l'alimentazione del carico, senza
interruzioni, per un periodo determinato dalla capacità della batteria.
Per un'autonomia prolungata, si consiglia l'uso di un generatore
diesel. In quel caso la capacità della batteria viene dimensionata per
il periodo di tempo necessario che intercorre tra la mancanza di rete
e la piena capacità operativa del generatore diesel.
CE Questo prodotto è conforme ai requisiti essenziali delle direttive
europee 89/336/EEC e 73/23/EEC e agli standard EN500911(1991), EN50091-2 (1995).
2 of 7
JUD405501
1.2 Struttura del Sistema UPS
QIBY
SSB
QIRE
QIRP
RECT
INV
SSI
QIUG
QIB
BATT.
FIG. 1.1 - Schema a Blocchi UPS
Il gruppo di alimentazione base è un convertitore ca/cc/ca; lo
schema a blocchi della Figura 1.1 illustra i sei componenti
funzionali essenziali:
•
Raddrizzatore/carica batterie (RECT)
•
Batteria (BATT)
•
Inverter (INV)
•
Interruttore statico inverter (SSI)
•
Interruttore statico di bypass (SSB)
•
Bypass di manutenzione (QIBY)
Tutti i componenti sono disposti in un unico armadio. Essi sono
spiegati dettagliatamente nelle pagine successive. L’elettronica di
controllo del raddrizzatore, dell’inverter e del bypass statico sono
completamente indipendenti da ogni altro, così un
malfunzionamento di un modulo non comporta il guasto di un’altro
modulo.
1.3 Raddrizzatore/ Carica batterie
FIG. 1.2 - Schema a Blocchi Raddrizzatore
Nella configurazione standard il caricabatterie è un raddrizzatore
trifase a 6 impulsi e provvede a convertire la tensione alternata in
tensione continua.
Un trasformatore di isolamento e un’induttanza vengono usati
sull’ingresso del ponte raddrizzatore. L'uscita del raddrizzatore
fornisce la tensione continua (Vcc) necessaria ad alimentare
l'inverter e caricare la batteria. La batteria è connessa al
raddrizzatore tramite un'induttanza di saturazione che riduce la
corrente di ripple in ca verso la batteria, in modo da garantire la
massima durata della stessa. Il raddrizzatore è dimensionato per
alimentare l'inverter a massimo carico e contemporaneamente
provvedere alla massima corrente di ricarica della batteria.
La caratteristica di ricarica del raddrizzatore è del tipo I/U, poiché la
limitazione di corrente di ricarica avviene con la riduzione della
tensione di uscita dc in base a una curva stabilita, assicurando così
che le batterie non vengano danneggiate da correnti eccessive di
ricarica. Il raddrizzatore a 12 impulsi è opzionale e richiede l’aggiunta di un secondo ponte raddrizzatore dentro il cabinet dell’UPS
e una configurazione diversa del trasformatore di ingresso.
QIRP
1.4 Batteria (Accumulatore)
La batteria procura la necessaria energia di alimentazione in caso
di brevi interruzioni, o di mancanza totale di rete. In caso di guasto
all'unità raddrizzatore (mancanza erogazione Vcc) il carico sarà
alimentato dalla batteria.
La batteria è in grado di alimentare il carico soltanto per un
tempo predeterminato (autonomia) dipendente dalla sua
capacità e dal carico del momento.
Il numero degli elementi che compongono la batteria dipende dal
tipo di batteria e può anche variare, secondo le esigenze del
cliente.
JUD405501
3 of 7
1.5 Inverter
FIG. 1.3 - Schema a Blocchi Inverter
L'inverter converte la tensione continua Vcc fornita dal raddrizzatore
o dalla batteria, in tensione alternata Vca, perfettamente stabilizzata
in frequenza e in ampiezza, adatta ad alimentare le utenze più
sofisticate. La tensione di uscita dell'inverter viene generata con un
sistema PWM. L'uso di un'alta frequenza portante per il PWM e di
un circuito di filtraggio in ca costituito dal trasformatore e da
condensatori, garantisce una minima distorsione della tensione di
uscita (THD < 1 carico lineare). La logica di controllo dell'inverter
limita la corrente massima di uscita al 150% della corrente nominale
in caso di corto circuito. Nel caso di sovraccarico (fino al 125% della
corrente nominale), la tensione di uscita viene tenuta costante.
Nel caso di sovraccarico più elevato, la tensione di uscita viene
ridotta, tuttavia ciò avviene solo se non è disponibile il bypass.
Altrimenti l'UPS commuta sul funzionamento in bypass per correnti
superiori al 125% della corrente nominale. Gli IGBT dell'inverter
sono interamente protetti da cortocircuiti gravi mediante il loro
monitoraggio di desaturazione ovvero “fusibile elettronico”.
1.6 Unità interruttore statico
SSB
SSI
FIG.. 1.4 - Schema a Blocchi Interruttore Statico
Condizioni di trasferimento
Inverter - Bypass
4 of 7
Lo schema a blocchi mostra le due unità di interruttori statici, che
usano tiristori per la commutazione. Nello stato di funzionamento
normale del sistema UPS, l'interruttore SSI è chiuso e SSB è
aperto, collegando il carico con l'uscita dell'inverter. Durante condizioni di sovraccarico o guasto inverter, SSI viene spento mentre
SSB viene acceso, provvedendo all'alimentazione del carico per
mezzo di una fonte di emergenza (rete, uscita di un altro sistema
UPS, gruppo elettrogeno....). L'alimentazione senza interruzione del
carico durante la commutazione si ottiene attivando sempre i due
interruttori statici contemporaneamente per un breve periodo.
Questo fatto è essenziale per soddisfare tutte le esigenze di utenze
sensibili per un'alimentazione sicura ed affidabile.
La tensione e la frequenza sulla linea di emergenza devono essere
nei limiti di tolleranza impostati e l’inverter deve essere sincronizzato con la linea di emergenza.
Nel caso di guasto inverter:
- L’UPS commuta in modalità bypass, per unità singole.
(SSB ON, e SSI OFF)
- Per unità hot-standby, il carico è commutato al secondo inverter,
e commuterà al bypass solo quando nessun inverter è pronto
per acquisire il carico.
Se le condizioni di cui sopra per la linea di bypass e la sincronizzazione non avvengono:
• L’inverter continuerà ad operare con tensione di uscita ridotta in
sovraccarico oppure:
• L’inverter si fermerà nel caso di malfunzionamento
JUD405501
In questo secondo caso avremo:
- Commutazione ad un secondo inverter in standby nel caso di
sistemi hot-standby
- L’UPS commuterà al bypass con una breve interruzione di
10msec se le alimentazioni non sono sincronizzate, nel caso di
unità singola.
In condizioni di sovraccarico tutti i moduli UPS commuteranno al
bypass e rimarranno su bypass fino a che il sovraccarico è presente.
Condizioni di trasferimento
Bypass - Inverter
a) L’UPS commuta automaticamente indietro alla modalità inverter
quando la tensione dell’inverter e la frequenza sono entro i limiti
di tolleranza, il sovraccarico è stato rimosso e l’inverter è sincronizzato con la linea di bypass (SSI ON e SSB OFF).
b) L’UPS prova a commutare su inverter 5 volte in 3 minuti, se la
commutazione non avviene l’UPS rimane su bypass e segnala
un allarme. Dopo aver premuto il pulsante di reset per tacitare
l’allarme, è necessario premerlo una seconda volta per commutare automaticamente su modalità inverter.
c) Se l’UPS rimane bloccato su bypass e avviene una mancanza
rete, l’UPS commuterà automaticamente su inverter se la
tensione dell’inverter e la frequenza rientra sui limiti di tolleranza
e l’inverter è sincronizzato alla rete.
1.7 Bypass di manutenzione
QIRE
QIRP
Rect.
QIBY
SSB
Inv.
QIB
SSI
QIUG
B
FIG. 1.5 - Schema a Blocchi Bypass
di Manutenzione
La funzione del bypass manuale di manutenzione è quella di
alimentare il carico direttamente dalla rete durante le avarie e le
operazioni di manutenzione del sistema UPS. Il bypass manuale è
costituito essenzialmente da un sezionatore bipolare QIBY.
Con questi sistemi UPS, il trasferimento dagli altri stati allo stato di
funzionamento in bypass manuale viene effettuato senza
interruzione dell'alimentazione del carico. Con il bypass manuale
inserito, il sistema UPS risulta completamente libero da tensione,
permettendo un'esecuzione sicura dei lavori di manutenzione
(rimangono tensioni pericolose soltanto sulle morsettiere di ingresso
e uscita e sulle connessioni di queste con l’interruttore).
Al fine di evitare possibili errori nella procedura di inserzione del
sezionatore QIBY, che potrebbero provocare paralleli tra la rete di
emergenza e l’uscita inverter, QIBY è collegato elettricamente con
l’interruttore statico SSI in modo che, chiudendo QIBY, l’interruttore
statico SSB chiuda e l’interruttore statico SSI apra prevenendo
paralleli tra il bypass di manutenzione, la rete e l’inverter.
JUD405501
5 of 7
SSB
QIRE
QIRP
RECT.
QIB
INV.
SSI
IBY
QIUG
BATT.
QIUG
QIRP
RECT.
QIB
QIRE
INV.
SSI
BATT.
SSB
QIBY
1.8 Sistemi Hot-Standby
Il sistema UPS hot-standby è composto essenzialmente da due (o
più) unità UPS singole che operano in maniera indipendente l'una
dall'altra. Ogni unità può alimentare il carico in qualsiasi momento.
• Tutte le unità sono costantemente in funzione, ma solo una alla
volta alimenta il carico.
• In caso di avaria dell'unità che alimenta attualmente il carico,
un'altra unità è pronta a riceverlo senza interruzione sul lato di
uscita, e cioè il carico viene ancora alimentato con un'energia
condizionata e stabilizzata.
• Il carico viene alimentato dall'interruttore statico di bypass solo
se nessun inverter all'interno del sistema è pronto ad assumere
lo stesso.
1.9 Sistemi parallelo-ridondante
Il sistema UPS parallelo è composto da due fino a otto unità UPS
singole collegate in parallelo, che si ripartiscono la corrente di carico
in maniera uguale. Ogni unità possiede un proprio interruttore
statico di bypass, garantendo quindi anche la ridondanza degli
interruttori statici di bypass all'interno di un sistema ridondante, per
cui in caso di avaria in un interruttore statico di bypass, il sistema di
bypass è ancora disponibile.
Non esiste alcun dispositivo elettronico in comune per il sistema
parallelo. Ogni unità possiede la propria elettronica di
funzionamento parallelo che controlla tutte le sue funzioni,
garantendo quindi una ridondanza perfetta.
6 of 7
JUD405501
1.10 Sistemi parallelo
Sono identici alla configurazione della sezione 1.9, salvo che il
carico nominale è di norma uguale alla potenza nominale dell'UPS e
non vi sono quindi unità ridondanti. E' possibile collegare in parallelo
unità UPS di potenza nominale diversa in questa configurazione, le
quali si ripartiscono il carico in modo proporzionale.
E' da tenere presente che la configurazione parallela è identica alla
configurazione parallelo-ridondante, se il carico viene ridotto fino a
un valore tale che il sistema meno una (o più) unità, è in grado di
alimentare il carico ridotto. Di conseguenza una (o più) unità
diventano ridondanti e il controllo è identico.
FIG. 1.8 - Schema a blocchi - Funzionamento parallelo
QIRE
QIRP
RECT.
QIB
QIUG
UNIT 1
BATT.
SSB
RECT.
QIB
INV.
SSI
QIUG
UNIT 2
BATT.
SSB
QIRE
QIRP
SSI
INV.
QIRE
QIRP
MB3
SSB
RECT.
QIB
JUD405501
INV.
BATT.
SSI
QIUG
UNIT 8
7 of 7
Installazione e Avvio Iniziale
Capitoli
1
INSTALLAZIONE
1.1
Installazione meccanica
2
4
2
1.1.1 Modalità per il sollevamento
2
1.1.2 Superficie occupata dall’UPS
4
1.1.3 Disegno meccanico per UPS con
larghezza 800mm
5
ORA - INTERFACCIA RELAY 23
4.1
Scheda ORA per
raddrizzatore (12Vdc)
23
4.1.2 Posizione dei dip-switch per allarme
cumulativo
23
4.1.3 Configurazione scheda
23
4.2
25
Scheda ORA per inverter (24Vdc)
larghezza 1400mm
6
larghezza 1800mm
4.2.1 Posizione dei dip-switch per allarme
cumulativo
25
6
1.1.6 Tabelle dimensioni degli UPS
7
4.3
1.1.7 Disegni morsettiere
9
11
1.2
Installazione Elettrica
12
1.3
Interconnessione dei cavi
BUS di controllo tra unità parallele 13
1.4
Vista interna
14
1.5
Lista Componenti
15
2
AVVIO INIZIALE
16
3
PROCED. AGGIUNTIVA DI AVVIO
PER SISTEMI A PIÙ UNITÀ 19
3.2
Procedura di avvio per sistemi
hot-standby
19
Procedura di avvio per sistemi
paralleli
21
[Rev.B JSD406573 - 20.09.04]
Scheda ORA per l’interruttore statico
(12Vdc)
26
4.3.1 Posizione dei dip-switches per allarme
cumulativo
26
1.1.8 Tabelle tipi morsettiere
3.1
25
26
4.3.4 Scheda ORA per l’interruttore statico
(12Vdc)
27
JUD405502
1 of 27
1
INSTALLAZIONE
1.1 Installazione meccanica
Consegna e immagazzinaggio dell’unità
Dopo la consegna del sistema UPS, verificare che lo stesso non
sia stato danneggiato durante il trasporto. Il trasportatore e la
propria agenzia devono essere messi al corrente dei danni subiti
durante il trasporto, includendo una dettagliata descrizione dei
danni visibili. Se non è desiderata l'installazione istantanea, devono
essere seguite le seguenti raccomandazioni:
• Immagazzinare il sistema in posizione verticale in una stanza
ben areata e protetta dall'umidità. Non immagazzinare il sistema in corridoi molto frequentati e tenerlo lontano da mezzi in
movimento.
• Se il sistema viene immagazzinato già sballato, assicurarsi che
venga depositato in un ambiente protetto dalla polvere, lontano
da fonti di calore.
1.1.1 Modalità per il sollevamento
Spostamento del sistema UPS tramite
carrello elevatore
L’UPS può essere sollevato e quindi spostato, tramite un
carrello elevatore, o un elevatore a forca. Per il sollevamento
con elevatore a forca occorre rimuovere il pannello di protezione del basamento sia sul lato anteriore che posteriore.
Attenzione : Fissare l’apparecchiatura per impedirne il rovesciamento
PIC. 1.1 - Spostamento dell’UPS con elevatore a forca
2 of 27
JUD405502
Spostamento del sistema UPS tramite
rulli
Fissaggio
L’UPS può essere spostato tramite rulli.
Sollevare la macchina in modo da poter inserire i rulli sotto il
basamento. Appoggiare la macchina sui rulli ed eseguire lo spostamento.
Il sistema UPS deve essere installato in una stanza asciutta e pulita,
chiusa a chiave. Devono essere presi provvedimenti per asportare il
calore causato dalle perdite del sistema. In qualsiasi tipo di installazione non deve essere ostacolata l'areazione del sistema.
JUD405502
3 of 27
1.1.2 Superficie occupata dall’UPS
Quando l’UPS viene posizionato assicurarsi che la ventilazione e lo
spazio richiesto vengano rispettati. Dovrebbero essere 600mm di
distanza dal retro dell’UPS e 1000mm sulla parte superore
dell’UPS.
FIG. 1.4 - Posizionamento dell’UPS ed entrata/uscita aria
4 of 27
JUD405502
1.1.3 Disegno meccanico per UPS con larghezza 800mm
Per informazioni sulle dimensioni di ciascun UPS vedere la sezione
1.1.6 “Tabelle delle dimensioni degli UPS” .
JUD405502
5 of 27
1= Pianta base usata per tutti gli UPS descritti alla sezione 1.1.6
2= Pianta base usata solo per UPS da 20kVA
6 of 27
JUD405502
JUD405502
7 of 27
1.1.6 Tabelle dimensioni degli UPS
U PS 110Vdc/230Vac
U PS 110Vdc/115Vac
Taglia U PS
kVA
5
D imensioni (WxD xH )
800x800x1800
10
800x800x1800
15
800x800x1800
20
1400x800x1800
30
1400x800x1800
40
1800x800x1800
50
1800x800x1800
80
1800x800x1800
100
1800x800x1800
Taglia U PS
kVA
5
10
800x800x1800
15
800x800x1800
20
1400x800x1800
30
1400x800x1800
40
1800x800x1800
50
1800x800x1800
U PS 220Vdc/115Vac
8 of 27
Taglia U PS
kVA
5
800x800x1800
U PS 220Vdc/230Vac
800x800x1800
Taglia U PS
kVA
5
10
800x800x1800
10
800x800x1800
15
800x800x1800
15
800x800x1800
20
1400x800x1800
20
1400x800x1800
30
1400x800x1800
30
1400x800x1800
40
1400x800x1800
40
1400x800x1800
50
1400x800x1800
50
1400x800x1800
60
2000x800x1800 (Preli mi nary)
60
1800x800x1800
80
80
1800x800x1800
100
100
1800x800x1800
JUD405502
800x800x1800
1.1.7 Disegni morsettiere
Vedere la sezione 1.1.8 “Tabelle tipi morsettiere” per informazioni
sul tipo di morsettiera usata per ciascun UPS.
JUD405502
9 of 27
10 of 27
JUD405502
1.1.8 Tabelle tipi morsettiere
U PS 110Vdc/115Vac
Taglia U PS
kVA
5
Tipo morsettiera
U PS 110Vdc/230Vac
Tipo morsettiera
Ti po 1
Taglia U PS
kVA
5
10
Ti po 1
10
Ti po 1
15
Ti po 1
15
Ti po 1
20
Ti po 5
20
Ti po 1
30
Ti po 8
30
Ti po 4
40
Ti po 8
40
Ti po 4
50
Ti po 8
50
Ti po 4
U PS 220Vdc/115Vac
Ti po 1
U PS 220Vdc/230Vac
Taglia U PS
kVA
5
Tipo morsettiera
Ti po 1
Taglia U PS
kVA
5
Ti po 1
10
Ti po 1
10
Ti po 1
15
Ti po 1
15
Ti po 1
20
Ti po 5
20
Ti po 1
30
Ti po 6
30
Ti po 2
40
Ti po 6
40
Ti po 2
50
Ti po 6
50
Ti po 2
60
Ti po 3
80
Ti po 3
100
Ti po 3
JUD405502
Tipo morsettiera
11 of 27
1.2 Installazione Elettrica
Questa apparecchiatura deve essere installata da personale di
servizio qualificato.
Aprire QIRP, QIRE QIB, QIUG, QIBY per isolare completamente
l’apparato.
Protezione differenziale: questa apparecchiatura ha una alta
corrente di dispersione verso la protezione di terra. La corrente
massima di dispersione a terra è 300mA. Nel tarare la soglia
dell’interruttore di dispersione a terra installato a monte dell’apparato, considerare questo contributo di corrente e quello dovuto ai
carichi.
Alta corrente di dispersione: è essenziale connettere la protezione a terra prima di connettere l'alimentazione elettrica.
Tutti gli interruttori di potenza installati lontani dall’UPS devono
essere etichettati con la seguente dicitura :”Isolare l’UPS prima di
lavorare in questo circuito”
Generalità
Tutte le connessioni elettriche devono essere fatte in conformità
con gli standard locali e tutte le morsettiere di ingresso devono
essere protette mediante fusibili o interruttori esterni al sistema.
Assicurarsi la connessione oraria dell’induttanze L1,L2 e L3 ai
terminali di ingresso.
Se possibile, installare i cavi di batteria separatamente da altri cavi
di potenza per evitare eventuali disturbi a RF. Prima di eseguire il
cablaggio, aprire tutti gli interruttori del sistema e l’interruttore di
batteria.
QIBY
L1 L2 L3 N PE
R S T N
L1 N
X2-1
X2-2
QIUG
QIRE
X3-1
X3-2
X1.1
X1.2
X1.3
QIRP
QIB
XB-1
XB-2
XT
E2001.1
PIC. 1.5 - Schema connessione UPS
12 of 27
JUD405502
1.3 Interconnessione dei cavi BUS di
controllo tra unità parallele
To next
UNIT
CN10
CN12
CN10
CN12
CN10
CN12
CN11
CN13
CN11
CN13
CN11
CN13
IBYBP-1F
IBYBP-1F
IBYBP-1F
From last
UNIT
(optional)
JUD405502
13 of 27
1.4 VISTA INTERNA
4
2&6
3
14
1
5
8&9
7
10
11
13
14 of 27
JUD405502
12
1.5 Lista Componenti
1 2 3 4 5 6 7 8 9 10 11 12 13 14 -
Pannello SFP
Ponte Inverter
Condentatotri filtro DCs (C1-N)
Ponte raccrizzatore A1 (HS1, PB1-3, F1-3, RE-FY12, VL1)
Interruttori QIRP, QIUG, QIBY, QIRE,QIB
Interruttore statico A4 (HS6, PTM, F11, VL6)
Scheda ORA
Trasformatore di isolamento di ingresso (TR)
Trasformatore di inverter in uscita
Condensatori filtro AC(CF1-n)
Induttanza di battria o diodo di blocco
Morsettiera
Barra di terra
Logica di controllo
JUD405502
15 of 27
2
AVVIO INIZIALE
Generalità
Con la procedura di avviamento viene verificato che l'installazione
del sistema UPS di cui al paragrafo precedente sia stata eseguita in
modo corretto. La procedura di avviamento deve essere eseguita da
personale specializzato.
Devono essere applicate norme di sicurezza conformi ai relativi
standard nazionali. Se sorgessero problemi durante la messa
in servizio rivolgersi all’assistenza di service.
Se si dovessero constatare dei problemi durante la procedura di
avviamento, ci si deve rivolgere all'assistenza tecnica.
Preparazione
Per eseguire la procedura di avviamento è necessario l'uso di un
voltmetro a 3 e 1/2 cifre con una precisione dell'1%, una pinza
amperometrica in AC/DC, e un cacciavite piccolo per potenziometri.
L'installazione dell'UPS deve essere realizzata in base al paragrafo
precedente.
• Controllare che il sistema di ventilazione della stanza UPS sia
funzionante.
• Controllare che tutti gli interruttori QIRP - QIRE - QIB - QIUG e
QIBY siano aperti ed il carico scollegato.
A: Controllo alimentazione
raddrizzatore
• Mettere in funzione l'alimentazione esterna per il sistema UPS.
• Controllare che la tensione di alimentazione ai morsetti X1.1,
X1.2, X1.3 sia entro ±10% della tensione nominale dell’UPS.
• Chiudere QIRP.
? Il display per la scheda CPHC16 - R Pcb del raddrizzatore da
l’indicazione “P” ?
si: Il senso ciclico in ingresso è incorretto.
• Aprire QIRP, disattivare l’alimentazione di rete esterna e cambiare uno dei due cavi ai morsetti di ingresso X1.1, X1.2, X1.3.
• Tornare ad A.
no : La tensione di ingresso del raddrizzatore è OK ed il raddrizzatore
inizierà a funzionare automaticamente.
• Aspettare fino a che il Pannello Frontale non è illuminato.
• Premere il pulsante PB2 sulla parte superiore della scheda ICP,
l’inverter si avvierà dopo circa 10 sec, il led verde “INV. OK”
sarà illuminato fisso.
• Premere il pulsante PB3 in basso alla scheda ICP, dopo pochi
secondi il led verde in alto alla scheda SS-1F sarà illuminato
fisso.
• Sulla SS-1F, misurare la tensione tra la vite dell’inverter con il
morsetto di neutro.
? Questa tensione corrisponde alla tensione desiderata ?
no : Regolare la tensione al valore desiderato usando P3 sulla scheda
ICM.
NOTE : Se la tensione di uscita dell’inverter è cambiata, dovrebbe
essere controllato il valore su TP1 (regolato con P1) sulla
scheda ICP, (6V corrispondenti alla tensione nominale)
16 of 27
JUD405502
si :
• Continua con B.
B: Controllo sincronizzazione frequenza:
• Inserire un pin d=2mm nel test point rosso SI sulla scheda ICP.
Il led LD3 rosso sulla scheda ICP deve essere acceso fisso. La
frequenza di inverter non è sincronizzata con l’oscillatore interno
ora.
• Sulla scheda SS-1F misurare la frequenza dell’inverter tra la vite
dell’inverter rispetto al neutro.
• Controllare che la frequenza è settata al valore richiesto (50/60
Hz ± 0,1 Hz). Questa può essere regolata con P1 sulla scheda
ICM. Rimuovere il pin da S1. L’inverter ora è sincronizzato con
l’oscillatore interno.
C: Controllo installazione batteria :
Assicurarsi che le batterie sono state installate in accordo seguendo
le istruzioni di installazione
• Misurare la tensione di batteria all’interruttore di batteria tra i
morsetti XB+.1 e XB-.1.
? La tensione ha una polarità positiva ?
no :
• Aprire QIRP, aspettare 5-10 minuti, e riconnettere i cavi di
batteria ai morsetti che portano all’interruttore dove era stata
individuata la polarità sbagliata.
• Tornare a C.
si : Controllare la tensione tra in morsetti. Il valore di questa tensione
dovrebbe già essere settato in accordo alle batterie installate.
• Chiudere l’interruttore di batteria QIB.
• L’allarme “Interruttore di batteria aperto” si arresta.
• Chiudere l’alimentazione esterna per il bypass e controllare che
l’alimentazione per il bypass ai morsetti X4L.1, X4N.1 è entro il
10% della tensione nominale di ingresso.
D: Controllo alimentazione bypass :
• Chiudere QIUG.
• Chiudere QIRE.
? Sono i Led verdi per la linea di bypass sul pannello operativo
continuamente accesi?
• Controllare che la frequenza di rete è in tolleranza.
OK ?
si:
no :
si :
no :
si :
E: Controllo sincronizzazione:
• la scheda CPHC16 è correttamente funzionante?
I segmenti del display dovrebbero ruotare in senso orario.
• Chiamare l’assistenza
• Controllare nuovamente l’alimentazione di ingresso e controllare
che sia in accordo con la taglia dell’UPS.
• La frequenza do rete deve essere entro tolleranza affinché il
bypass sia disponibile.
• Continuare con E
• Controllare che il led verde LD1 sulla scheda ICM è acceso
fisso e non c’è l’indicazione “S” sull’elettronica del bypass.
JUD405502
17 of 27
• Sulla scheda SS-1F, misurare la tensione tra la vite dell’inverter
(sulla scheda SS-1F dell’inverter ) ed il bypass (sulla scheda
SS-1F del bypass).
? E’ la tensione <25Vac ?
no :
• Se la tensione è continuamente fluttuante c’è un problema di
sincronizzazione. Aprire QIRE e chiamare l’assistenza. Se la
tensione è leggermente più alta ma relativamente costante e i
valori di default sono stati fatti rientrare usando l’interfaccia
seriale sulla la scheda CPHC16-S, la sincronizzazione potrebbe
aver bisogno di essere regolata: Questo può essere facilmente
confermato da confronto delle due forme d’onda per individuare
eventuali sfasamenti.
? Le due forme d'onda hanno una differenza di fase?
si:
La sincronizzazione deve essere nuovamente regolata utilizzando
l'interfaccia seriale della scheda CPHC16 -S e un computer
portatile con il “test Program”.
no:
La differenza è probabilmente dovuta alla distorsione della tensione di rete (la tensione dell'inverter è un'onda sinusoidale quasi
perfetta), Continuare con G
si:
F: Controllo commutazione
interruttore statico:
G: Settaggio data & Ora:
FINE
18 of 27
Continuare con G
• COMMUTAZIONE SU BYPASS
Premere il pulsante sulla scheda CPHC16-S per il bypass.
L'interruttore statico SSB si accende e SSI si spegne, come
indicato sul pannello frontale e sulla scheda SS-1F (Per il
bypass il led verde sarà accesso permanentemente).
• COMMUTAZIONE SU INVERTER
Premere il pulsante PB3 nella parte inferiore della scheda ICP.
L'interruttore statico SSI si accende e SSB si spegne, come
indicato sul pannello frontale e sulla scheda SS-1F (Il led verde
sarà accesso permanentemente).
• Le commutazioni da/verso il bypass e l'inverter possono essere
eseguite utilizzando anche il Menù di Test del Pannello Frontale
Intelligente.
• Cancellare la memoria allarmi
Entrare nella memoria allarmi (uno storico di 100 allarmi), premendo
F2 seguito da F4 dal menu "4) Allarmi". L'intera memoria allarmi
deve essere cancellata premendo il tasto F3 seguito da F1.
• Settaggio data e ora
Entrare nel menu "7)Test" (PW 8031) e selezionare "7) orologio",
ogni dato (GG-MM-AAAA:MM:SS) può essere selezionato usando il
tasto "<" e ">". I valori possono essere cambiati usando i tasti "su"
o "giù". Per salvare il nuovo settaggio premere il tasto "INVIO
(ENTER)", altrimenti i dati rimangono invariati.
• La procedura di start-up per le unità singole è stata completata
con successo.
JUD405502
3
PROCED. AGGIUNTIVA DI AVVIO PER
SISTEMI A PIÙ UNITÀ
3.1 Procedura di avvio per sistemi hotstandby
Ripetere la procedura riportata alla sezione 2 per la seconda unità
del sistema (con la prima unità spenta).
Accertarsi che il cavo BUS di interconnessione sia collegato in base
alla sezione 1.3.
J
?
no
si
• Spegnere l'inverter della seconda unità con PB2 nella parte
superiore della scheda ICP. L'unità commuta sull'alimentazione
di bypass.
• Accendere QIRP della prima unità.
• Accertarsi che l'interruttore QIUG di questa unità sia spento.
• Accendere QIRE della prima unità.
Dopo circa 10 secondi sul display lampeggia la lettera "U" e
l'interruttore statico di bypass SSB si chiude.
• Misurare la tensione tra l'ingresso e l'uscita dell'interruttore
QIUG per ogni fase.
Questa tensione è inferiore a 2Vc.a. ?
Le interconnessioni della potenza in uscita non sono corrette e
devono essere eseguite nuovamente in maniera corretta.
Spegnere entrambe le unità e l'alimentazione di rete, quindi
ricontrollare le connessioni. Ritornare a J
Continuare
• Chiudere QIUG della prima unità. I due interruttori statici di
bypass (SSB) sono ora collegati in parallelo.
• Chiudere l'interruttore di batteria della prima unità.
• Avviare l'unità premendo "START" sul pannello operativo
frontale.
Quando l'inverter è sincronizzato, l'unità commuta lo stesso
sull'uscita (SSI chiude ed entrambi gli interruttori SSB si
spengono).
• Premere "START" sul pannello operativo della seconda unità.
L'inverter si avvia ed è pronto (controllare che il led verde LD6
sulla scheda ICP sia acceso), ma l'interruttore statico SSI non
chiude.
• Controllare la commutazione degli inverter premendo PB2 nella
parte superiore della scheda ICP dell'unità che ha attualmente
l'interruttore SSI chiuso.
• Riavviare gli inverter (con PB2 sulla scheda ICP oppure con
"START").
JUD405502
19 of 27
Cancellare la memoria allarmi
deve essere cancellata premendo il tasto F3 seguito da F1
Settaggio data e ora
IL SISTEMA FUNZIONA NORMALMENTE ORA, E LA MESSA IN SERVIZIO DEL SISTEMA
HOT-STANDBY È STATA POSITIVAMENTE COMPLETATA.
Se viene aggiunto un sezionatore esterno di uscita per ogni unità, si
deve includere per ogni unità due contatti ausiliari connessi come i
contatti ausiliari di QIUG. Aprire ogni sezionatore di uscita dopo
aver aperto il relativo QIUG e chiuderlo prima di chiudere QIUG.
20 of 27
JUD405502
3.2 Procedura di avvio per sistemi paralleli
Ripetere la procedura riportata alla sezione 2 singolarmente per
tutte le unità del sistema, con le altre unità spente.
Accertarsi che i cavi BUS di interconnessione siano collegati in base
alla sezione 1.3.
• Aprire QIRP, QIRE, QIB e QIUG dell'ultima unità controllata con
la procedura della sezione 2.
K
• Accertarsi che nessun carico sia collegato all'uscita del sistema.
• Controllare che tutti gli interruttori QIUG siano aperti.
• Accendere gli interruttori QIRE di tutte le unità. Attendere finchè
tutte le unità non visualizzano la lettera "U" lampeggiante sul
display della scheda CPHC16-S.
• Chiudere QIRP di tutte le unità e premere RESET su tutte le
unità.
• Quando il pannello operatvo è inizializzato su tutte le unità (dopo
3 beep), chiudere gli interruttori di batteria delle rispettive unità.
• Chiudere l'interruttore QIUG su una sola unità.
• Eseguire la seguente operazione singolarmente su ogni unità:
Misurare la tensione tra l'ingresso e l'uscita dell'interruttore QIUG
per ogni fase.
?
Questa tensione è inferiore a 2Vc.a.?
no
Le interconnessioni della potenza in uscita non sono corrette e
devono essere eseguite nuovamente in maniera corretta.
Spegnere tutte le unità e l'alimentazione di rete, quindi
ricontrollare le connessioni.
Ritornare a K
si
Continuare.
• Chiudere gli interruttori QIUG di tutte le unità.
• Gli interruttori statici di bypass (SSB) sono ora collegati in
parallelo su tutte le unità.
• Premere il pulsante "START" di una qualsiasi unità. L'inverter si
avvia e in presenza di sincronismo con l'alimentazione di bypass, commuta sull'uscita del sistema e tutti gli interruttori statici
di bypass (SSB) aprono.
• Premere il pulsante "START" su ogni unità successiva del
sistema, controllando ogni volta che SSI chiuda sull'unità e che
il sistema funzioni in parallelo.
• E' possibile controllare le commutazioni verso le alimentazioni di
bypass/inverter premendo il pulsante sulla scheda CPH16 -S e
PB3 nella parte inferiore della scheda ICP.
• Applicare un carico al sistema UPS e verificare la corretta
ripartizione delle correnti di carico su ogni fase. Nel caso di
conversione di unità indipendenti in unità parallele, è necessario
verificare la ripartizione di corrente, possibilmente con un carico
il più vicino possibile al carico nominale. Misurare le correnti
all'uscita di ogni modulo. Se la variazione di questa corrente è
superiore a ± 1% per questo modulo, è possibile eseguire delle
regolazioni di precisione con P1 sulla scheda IPR-1F.
JUD405502
21 of 27
Cancellare la memoria allarmi
deve essere cancellata premendo il tasto F3 seguito da F1
Settaggio data e ora
•
LA MESSA IN SERVIZIO DEL SISTEMA È STATA POSITIVAMENTE COMPLETATA.
Se viene aggiunto un sezionatore esterno di uscita per ogni unità, si
deve includere per ogni unità due contatti ausiliari connessi come i
contatti ausiliari di QIUG. Aprire ogni sezionatore di uscita dopo
aver aperto il relativo QIUG e chiuderlo prima di chiudere QIUG.
22 of 27
JUD405502
4 ORA - Interfaccia Relay
La scheda ORA è usata per la segnalazione remota delle condizioni
di allarmi standard tramite contatti liberi da tensione.
4.1 Scheda ORA per raddrizzatore (12Vdc)
Relay
Descriz ione allarme
Morsetto M1
C
NC
NO
RL1
Guasto fusibile
20
19
21
RL2
Rete OK
23
24
22
RL3
Sovraccarico
14
13
15
RL4
Guasto raddrizzatore
17
16
18
RL5
Non usato
8
7
9
RL6
Non usato
11
10
12
RL7
Non usato
2
1
3
RL8
Carica rapida
5
4
6
Nota: La posizione dei contatti è relativa al funzionamento normale
dell’UPS, la posizione dei contatti cambia in caso di un allarme.
4.1.2 Posizione dei dip-switch per allarme cumulativo
Posiz ione dei dip-sw itch per allarme cumulativo
J1
J2
J3
J4
J5
J6
J7
J8
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
X X
X
X
X
X
X
X
Nota: La numerazione dei dip-switch è corrispondente alla
numerazione dei relay (es. J1 è il dip-switch connesso ai contatti del
relay RL1)
4.1.3 Configurazione Scheda
C onfiguraz ione scheda
SW1
1
2
X
3
4
X
5
SW2
6
X
7
8
X
1
2
X
3
4
5
X
X = CHIUSO
JUD405502
23 of 27
4.1.4 ORA per il raddrizzatore - settaggio jumper
Settaggio jumper
24 of 27
JP 1
Chiuso
JP 2
Chiuso
JP 3
Chiuso
JP 4
Chiuso
JP 5
Chiuso
JP 6
Chiuso
JP 7
Chiuso
JP 8
Chiuso
JUD405502
4.2 Scheda ORA per inverter (24Vdc)
R elay
D escriz ione allarme
Morsetto M1
C
NC
NO
R L1
Inverter OK
20
21
19
R L2
Inverter ali menta
23
24
22
R L3
Sovratemperatura
14
13
15
R L4
Blocco ri trasferi mento (non deve
essere usato)
17
16
18
R L5
Sovraccari co
8
7
9
R L6
Non usato
11
12
10
R L7
Si ncroni smo OK (osci llatore i nterno)
2
3
1
R L8
Batteri a i n erogazi one
5
4
6
Note: La posizione dei contatti è relativa al normale funzionamento
dell’UPS, la posizione dei contatti cambia a sencondo dell’allarme.
4.2.1 Posizione dei dip-switch per allarme cumulativo
J1
1
X
2
J2
3
1
X
2
J3
3
1
2
J4
3
1
J5
2
3
X
1
J6
2
3
X
1
X
2
J7
3
X
1
2
J8
3
1
2
3
X
X
relay RL1)
Configuraz ione scheda
SW1
1
2
3
4
SW2
5
6
7
X
X
X
8
1
2
3
X
X
4
5
X = CHIUSO
JUD405502
25 of 27
4.3 Scheda ORA per l’interruttore statico
(12Vdc)
Relay
Descrizione allarme
Morsetto M1
C
NC
NO
RL1
No n usato
20
19
21
RL2
Byp ass d isp o nib ile
23
24
22
RL3
Line a Byp ass OK
14
15
13
RL4
No n usato
17
16
18
RL5
Carico su b yp ass
8
7
9
RL6
Syncro nismo OK (inve rte r- re te )
11
12
10
RL7
No n usato
2
1
3
RL8
Blo cco ritrasfe rime nto
5
4
6
Note: La posizione dei contatti è relativa al normale funzionamento
dell’UPS, la posizione dei contatti cambia a sencondo dell’allarme.
4.3.1 Posizione dei dip-switches per allarme cumulativo
J1
J2
J3
J4
J5
J6
J7
J8
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
X
X
X
X
X X
X
X
relay RL1).
Configuraz ione scheda
SW1
1
2
3
X
X = CHIUSO
26 of 27
JUD405502
4
5
SW2
6
7
X
X
8
1
2
3
4
5
4.3.4 Scheda ORA per l’interruttore statico (12Vdc)
JP 4
Aperto
JP 5
Aperto
JP 6
Aperto
JP 7
Aperto
JP 8
Aperto
Allarme
cumulativo
Bypass
Allarme
cumulativo
Raddrizzatore
Allarme
cumulativo
1..20
CN12
1..10
CN3
1..10
CN1
1..10
CN7
CPU/SFP
(SFP Scheda controllo)
CN3
1..10
Inverter
ORA
CN6
1..20
CN7
1..10
IBYBP-1F
M1
Aperto
M2
JP 3
M1
Aperto
M2
JP 2
M1
Aperto
1..10
CN1
JP 1
M2
Settaggio jumper
ORA
1..10
CN1
RBPHC16
JUD405502
ORA
27 of 27
Modalità Operativa
Capitoli
4
1
2
3
MODALITÀ OPERATIVE
2
ISTRUZIONI DI
FUNZIONAMENTO
10
1.1
Generalità
2
4.1
Accensione del Sistema UPS
10
1.2
Funzionamento normale
3
4.2
Spegnimento del sistema UPS
11
1.3
Funzionamento con batteria
3
4.3
1.4
Funzionamento in bypass
3
Accensione di qualsiasi modulo all'interno
del sistema
(sistemi paralleli e hot-standby).
12
1.5
Funzionamento con bypass di
manutenzione
3
4.4
Spegnimento di qualsiasi modulo all'interno
del sistema
(sistemi paralleli e hot-standby)
14
4.5
Sistema di controllo
16
4.6
Arresto di emergenza
17
4.7
Ripristino dell'arresto di emergenza
17
1.6 Risparmio batteria
4
1.7
4
Ottimizzatore di rendimento
MODALITÀ DI FUNZIONAMENTO
HOT-STANBY
5
2.1
5
2.2
Funzionamento con avaria dell'inverter
5
2.3
5
2.4
Funzionamento con bypass
6
2.5
Funzionamento con Bypass di
manutenzione
6
PARALLELA E PARALLELA/
RIDONDANTE
7
3.1
7
3.2
Funzionamento con carico parziale
7
3.3
8
3.4
Funzionamento con avaria dell'inverter
8
3.5
Funzionamento con bypass
9
3.6
Funzionamento con bypass di
manutenzione
9
[Rev.A JSD406087 - 17.03.04]
JUD405503
1 of 17
Modalità Operativa
1
MODALITÀ OPERATIVE
1.1 Generalità
Vi sono quattro modalità operative diverse per il sistema UPS online di serie (cinque per i sistemi hot-standby e sei per i sistemi
paralleli), che garantiscono un'alimentazione ininterrotta in tutte le
condizioni. Le commutazioni tra queste modalità operative vengono
eseguite senza interruzione dell'alimentazione al carico.
Concetto di sicurezza
• Durante il "funzionamento normale" qualsiasi avaria sia interna
che esterna fa commutare il sistema UPS sul "funzionamento
con batteria", sul "funzionamento con bypass" per le unità
indipendenti, oppure sul "funzionamento con avaria inverter" per
i sistemi paralleli e hot-standby.
• Durante il "funzionamento con batteria" oppure il "funzionamento con bypass", con un sistema UPS indipendente, un'ulteriore
avaria può interrompere l'alimentazione al carico, a seconda del
tipo di avaria stessa. In entrambe le modalità operative l'UPS
segnala lo stato di avaria (allarme acustico e visivo) per indicare
che un'ulteriore avaria rischia di interrompere l'alimentazione al
carico.
• Come ulteriore sicurezza, è possibile aggiungere una seconda
unità UPS collegata in parallelo all'unità originale, in configurazione hot-standby. Nel caso quindi di un'avaria ad un inverter, il
secondo inverter assumerà il carico. Tale sistema richiede che
si verifichino 3 o 4 avarie simultanee (il bypass può essere
anche ridondante) prima che il carico venga interrotto. E' possibile collegare in questo modo un numero qualsiasi di unità e
l'inserimento di ciascuna unità aggiunge 1 o 2 ulteriori fattori di
sicurezza. L'interconnessione dell'UPS in questo modo richiede
un cavo speciale, disponibile presso il Suo distributore locale.
• Il "funzionamento con bypass di manutenzione" viene utilizzato
per alimentare il carico direttamente dalla rete durante i lavori di
manutenzione o riparazione.
Importante: Anche in caso di blackout totale, l'UPS continua ad
alimentare il carico; devono essere quindi adottate tutte
le
precauzioni necessarie contro i contatti accidentali diretti e indiretti,
come specificato dalle normative nazionali e locali inerenti la sicurezza.
2 of 17
JUD405503
Modalità Operativa
1.2 Funzionamento normale
SSB
RECT.
SSI
INV.
BATT.
Il "Funzionamento Normale" è la modalità operativa standard
dell'UPS.
• L'alimentazione di rete è presente.
• Il raddrizzatore trasforma la tensione ca in tensione cc per
caricare le batterie e alimentare l'inverter.
• L'inverter trasforma questa tensione cc in tensione ca usata per
alimentare i carichi collegati.
FIG. 1.1 - Funzionamento normale
1.3 Funzionamento con batteria
SSB
RECT.
SSI
INV.
BATT.
La modalità "Funzionamento con batteria" viene attivata da una
mancanza di rete o da un guasto del raddrizzatore.
• Il raddrizzatore non eroga potenza.
• La batteria fornisce all'inverter la tensione in cc richiesta.
• L'inverter fornisce tensione ca ai carichi come descritto sopra.
• Il carico viene alimentato solo per un certo periodo di tempo a
seconda della capacità della batteria e dell'intensità del carico
applicato.
FIG. 1.2 - Funzionamento con batteria
SSB
RECT.
INV.
SSI
BATT.
1.4 Funzionamento in bypass
La modalità "Funzionamento in bypass" viene attivata da un guasto
all'inverter o da un sovraccarico.
• Il raddrizzatore fornisce energia soltanto alla batteria
• L'interruttore statico dell'inverter SSI apre automaticamente in
seguito alla chiusura dell'interruttore statico di bypass SSB.
• Il carico viene alimentato direttamente dalla rete tramite la linea
del bypass statico.
FIG. 1.3 - Funzionamento in bypass
SSB
RECT.
INV.
1.5 Funzionamento con bypass di manutenzione
SSI
La modalità "Funzionamento con bypass di manutenzione" viene
usata per alimentare il carico direttamente dalla rete durante i lavori
di manutenzione o di riparazione.
• In questa modalità i singoli componenti funzionali sono compleBATT.
tamente separati dal carico.
•
Il carico viene alimentato direttamente dalla rete tramite l'interFIG. 1.4 - Funzionamento con bypass di manutenzione
ruttore QIBY.
JUD405503
3 of 17
Modalità Operativa
1.6 Risparmio batteria
SSB
RECT.
INV.
SSI
BATT.
Se viene impostata la modalità "risparmio batteria" nel "Menu di
Prova - sottomenù 5 Allarmi on/off" (vedi sezione Pannello Operativo), in seguito a una condizione di guasto del raddrizzatore, il carico
viene alimentato dalla linea di bypass, se disponibile. In caso di
mancanza rete il carico viene trasferito all’inverter senza interruzioni. Ciò permette di preservare l'autonomia nominale della batteria
fino al verificarsi di una mancanza di rete.
1.7 Ottimizzatore di rendimento
FIG. 1.6 - Risparmio batteria
SSB
RECT.
INV.
Se viene impostata la modalità "UPS Off Line" nel "Menù di prova sottomenù 4 Taratura parametri - Identificazione UPS (vedi sezione
Pannello Operativo), il carico viene normalmente alimentato direttamente dalla rete tramite la linea dell'interruttore statico di bypass.
L'inverter alimenta il carico mentre si verifica la mancanza rete.
SSI
BATT.
FIG. 1.7 - UPS Off Line
4 of 17
JUD405503
Modalità Operativa
2
SSB
QIRE
QIRP
QIB
QIUG
BATT.
SSB
QIRE
QIRP
SSI
INV.
RECT.
QIBY
SSI
INV.
RECT.
QIB
QIUG
BATT.
SSB
QIRE
QIRP
RECT.
QIB
QIUG
SSB
RECT.
QIB
SSI
INV.
QIUG
BATT.
FIG. 2.2 - Funzionamento con avaria inverter
SSB
QIRE
QIRP
RECT.
QIB
INV.
QIB
INV.
2.2 Funzionamento con avaria dell'inverter
Il "Funzionamento con Avaria Inverter" è la modalità operativa del
sistema hot-standby in seguito al verificarsi di un'avaria in un'unità.
• Rete presente.
• L'interruttore statico inverter dell'unità che ha subito l'avaria apre
automaticamente e l'interruttore statico inverter di un'altra unità
viene chiuso.
• Il raddrizzatore di tale unità trasforma la tensione alternata in
tensione continua per caricare la batteria e alimentare l'inverter.
L'inverter trasforma quindi questa tensione continua in tensione
alternata per alimentare i carichi collegati.
• Gli interruttori statici di bypass all'interno di tutte le unità restano
pronti ad alimentare il carico in caso di ulteriore avaria o sovraccarico.
QIUG
SSB
RECT.
Il "Funzionamento Normale" è la modalità operativa standard del
sistema hot-standby.
• Rete presente.
• I raddrizzatori di tutte le unità trasformano la tensione alternata
in tensione continua per caricare le batterie e alimentare gli
inverter.
• Gli inverter trasformano questa tensione continua in tensione
alternata.
• L'inverter di un'unità alimenta il carico collegato.
• L'inverter delle altre unità funziona in modalità standby, pronto
ad assumere il carico in caso di avaria all'unità che sta alimentando il carico.
• Tutte le unità del sistema sono identiche e funzionano in maniera totalmente indipendente l'una dall'altra.
QIBY
BATT.
QIRE
QIRP
SSI
QIBY
BATT.
QIRE
QIRP
SSI
INV.
MODALITÀ DI FUNZIONAMENTO HOTSTANBY
SSI
QIUG
BATT.
La modalità "Funzionamento con Batteria" viene attivata da una
mancanza rete o da un guasto al raddrizzatore.
• I raddrizzatori di tutte le unità non erogano potenza.
• Le batterie di tutte le unità forniscono la tensione continua
necessaria all'inverter di ogni unità.
• L'inverter di un'unità continua a fornire tensione alternata al
carico.
JUD405503
5 of 17
Modalità Operativa
• Gli inverter delle altre unità funzionano in modalità standby,
pronti ad assumere il carico senza interruzione.
• Nel caso in cui si verifichi un'ulteriore avaria alla prima unità,
oppure quando la batteria di tale unità è scarica, l'inverter di
un'altra unità assume il carico, continuando il funzionamento con
batteria fino al ripristino della rete o all'esaurimento della seconda batteria.
SSB
QIRE
QIRP
RECT.
QIB
INV.
QIUG
BATT.
SSB
QIRE
QIRP
SSI
QIBY
RECT.
QIB
INV.
SSI
QIUG
BATT.
FIG. 2.4 - Funzionamento con bypass
SSB
QIRE
QIRP
RECT.
QIB
INV.
QIUG
BATT.
SSB
QIRE
QIRP
SSI
QIBY
RECT.
QIB
INV.
SSI
2.4 Funzionamento con bypass
La modalità "Funzionamento con Bypass" viene attivata da un
sovraccarico, da avarie dell'inverter di tutte le unità, oppure da una
commutazione manuale.
• I raddrizzatori forniscono tensione continua solo alle batterie.
• L'interruttore statico inverter SSI dell'unità che sta alimentando il
carico apre automaticamente in seguito alla chiusura dell'interruttore statico di bypass SSB.
• Il carico viene alimentato direttamente dalla rete attraverso
l'interruttore statico di bypass.
• Se la commutazione sul "Funzionamento con Bypass" è stata
provocata da un sovraccarico temporaneo, il sistema UPS
ritorna automaticamente al "Funzionamento Normale" e qualsiasi inverter può assumere il carico quando quest'ultimo rientra
nuovamente nella tolleranza.
2.5 Funzionamento con Bypass di manutenzione
Il "Funzionamento con Bypass di Manutenzione" viene utilizzato per
alimentare il carico direttamente dalla rete durante lavori di manutenzione o di riparazione.
• In questa modalità i singoli componenti funzionali di tutte le unità
sono completamente separati dal carico.
• Il carico viene alimentato direttamente dalla rete tramite l'interruttore QIBY.
QIUG
BATT.
FIG. 2.5 - Funzionamento con bypass di manutenzione
6 of 17
JUD405503
Modalità Operativa
3
PARALLELA E PARALLELA/
RIDONDANTE
QIRE
QIRP
RECT.
QIB
QIUG
UNIT 1
BATT.
SSB
RECT.
QIB
INV.
SSI
QIUG
UNIT 2
BATT.
Il "Funzionamento Normale" è la modalità operativa standard
dell'UPS se il carico del sistema è al suo valore nominale, oppure
se il sistema è programmato in modo tale che tutte le unità
rimangano on-line.
• Rete presente.
• I raddrizzatori trasformano la tensione alternata in tensione
continua per caricare le batterie e alimentare gli inverter.
• Gli inverter trasformano questa tensione continua in tensione
alternata per alimentare i carichi collegati.
• Tutte le unità si ripartiscono la corrente di carico in maniera
uniforme grazie alla scheda elettronica optional per il
funzionamento parallelo (IPR).
• Tutte le unità operano in maniera completamente indipendente
l'una dall'altra e ciascuna alimenta la propria parte di carico.
SSB
QIRE
QIRP
SSI
INV.
QIRE
QIRP
MB3
SSB
RECT.
QIB
INV.
SSI
BATT.
QIUG
UNIT 8
3.2 Funzionamento con carico parziale
QIRE
QIRP
RECT.
QIB
INV.
QIUG
UNIT 1
SSB
RECT.
QIB
INV.
SSI
QIUG
UNIT 2
BATT.
SSB
QIRE
QIRP
SSI
BATT.
QIRE
QIRP
MB3
SSB
RECT.
QIB
INV.
BATT.
SSI
QIUG
UNIT 8
E' possibile spegnere automaticamente i singoli inverter non
necessari per l'alimentazione del carico, risparmiando quindi
energia ed aumentando il rendimento del sistema.
• Il carico viene alimentato dagli inverter restanti
• Tutti i raddrizzatori continuano a funzionare, caricando anche le
batterie delle unità i cui inverter sono stati spenti
• Il sistema può essere facilmente programmato per il numero
minimo di unità che devono alimentare il carico in qualsiasi
momento.
• Quando il carico è ridotto, le unità decidono individualmente
quale deve spegnersi automaticamente.
• Il sistema può essere programmato in modo tale che vi sia
sempre un'unità ridondante operativa.
• Se si verfica nuovamente un aumento del carico, oppure in caso
di avaria dell'inverter, le unità che sono state spente si
accendono di nuovo automaticamente per ripartirsi il carico.
• In caso di mancanza rete, tutti gli inverter si accendono e si
collegano al carico in funzionamento parallelo per ottimizzare il
tempo di autonomia della batteria .
FIG. 4.2 - Funzionamento con carico parziale
JUD405503
7 of 17
Modalità Operativa
SSB
QIRE
QIRP
RECT.
QIB
QIUG
UNIT 1
BATT.
SSB
RECT.
QIB
INV.
SSI
QIUG
UNIT 2
BATT.
La modalità "Funzionamento con Batteria" viene attivata da una
mancanza rete o da un guasto del raddrizzatore.
• I raddrizzatori non erogano energia.
• Le batterie forniscono la tensione continua necessaria per gli
inverter.
• Gli inverter forniscono tensione alternata al carico come
descritto nella sezione 3.1.
• Il carico viene alimentato solo per un determinato periodo di
tempo a seconda della capacità della batteria.
• In presenza di unità stand-by spente al momento della
mancanza rete, tutte le unità ci accendono automaticamente per
prolungare il tempo di autonomia della batteria.
SSB
QIRE
QIRP
SSI
INV.
QIRE
QIRP
MB3
RECT.
QIB
INV.
SSI
BATT.
QIUG
UNIT 8
3.4 Funzionamento con avaria dell'inverter
QIRE
IRP
RECT.
QIB
QIUG
UNIT 1
BATT.
SSB
RECT.
QIB
INV.
SSI
QIUG
Questa modalità operativa viene attivata da un guasto ad uno o più
inverter.
• Finchè il carico non risulta essere eccessivo per le restanti
unità, il sistema parallelo rimane in modalità di funzionamento
UPS (inverter).
• Gli interruttori statici inverter (SSI) delle unità guaste aprono
automaticamente, separandole dalla sbarra di distribuzione del
carico.
• I raddrizzatori delle unità guaste forniscono tensione continua
alle batterie solo se il rispettivo raddrizzatore non è in avaria.
UNIT 2
BATT.
SSB
QIRE
RECT.
QIRP
SSI
INV.
QIRE
QIRP
MB3
SSB
INV.
SSI
QIUG
QIB
BATT.
UNIT 8
FIG. 4.4 - Funzionamento con avaria inverter
8 of 17
JUD405503
Modalità Operativa
3.5 Funzionamento con bypass
QIRE
QIRP
RECT.
QIB
INV.
QIUG
UNIT 1
SSB
RECT.
QIB
INV.
SSI
QIUG
UNIT 2
BATT.
SSB
QIRE
QIRP
SSI
BATT.
QIRE
QIRP
MB3
SSB
RECT.
QIB
INV.
SSI
BATT.
La modalità "Funzionamento con Bypass" viene attivata da un
guasto multiplo dell'inverter o da un sovraccarico.
• Se il carico è superiore al 110% della capacità di carico di tutti
gli inverter disponibili, gli interruttori statici di bypass di tutte le
singole unità collegano il carico direttamente con la rete
• Tutti gli interruttori di uscita inverter (SSI) aprono, permettendo
quindi agli inverter di continuare a funzionare
• I raddrizzatori continuano a caricare le batterie
• Se il carico viene ridotto ad un livello pari o inferiore al 100%
della capacità di carico di tutti gli inverter disponibili, il sistema
ritorna automaticamente al funzionamento normale.
• Tutti i bypass si accendono sempre assieme.
• In presenza di un'unità stand-by spenta al momento dell'avaria
dell'inverter/del sovraccarico, essa si accende automaticamente
e tutte le unità assumono il carico.
QIUG
UNIT 8
FIG. 4.5 - Funzionamento con bypass
3.6 Funzionamento con bypass di
manutenzione
QIRE
QIRP
RECT.
QIB
INV.
QIUG
UNIT 1
SSB
RECT.
QIB
INV.
SSI
QIUG
UNIT 2
BATT.
La modalità "Funzionamento con bypass di manutenzione" viene
utlizzata per alimentare il carico direttamente dalla rete durante i
lavori di manutenzione o riparazione.
• In questa modalità i singoli componenti funzionali sono
completamente separati dal carico (ad es. per lavori di
manutenzione).
• Il carico viene alimentato direttamente dalla rete tramite
l'interruttore di potenza interno od esterno (QIBY)
Nota: Nel caso in cui sia installato l'armadio per il bypass di
manutenzione a 3 posizioni MB3/2, il sistema UPS può essere
completamente isolato da tutta l'alimentazione commutando
sulla terza posizione "UPS ISOLATO". Il carico viene quindi
nuovamente alimentato tramite l'interruttore per il bypass di
manutenzione.
SSB
QIRE
QIRP
SSI
BATT.
QIRE
QIRP
MB3
SSB
RECT.
QIB
INV.
BATT.
SSI
QIUG
UNIT 8
FIG. 4.6 - Funzionamento con bypass di manutenzione
JUD405503
9 of 17
Modalità Operativa
4
ISTRUZIONI DI FUNZIONAMENTO
4.1 Accensione del Sistema UPS
SSB
RECT.
INV.
SSI
BATT.
QIRP:
Modalità operativa iniziale:
L'UPS è spento, il carico non è alimentato e tutti gli interruttori di
potenza sono aperti.
Sequenza operativa:
• Accendere l'alimentazione di rete esterna dell'UPS
• Aprire lo sportello frontale dell'UPS o la parte necessaria per
accedere agli interruttori QIRP, QIRE,QIUG e QIBY.
• Chiudere l'interruttore QIRP
L'unità esegue un auto-test e il raddrizzatore si avvia automaticamente.
• Attendere l'accensione del Pannello Frontale Intelligente.
• Ripetere per tutte le unità del sistema (sistemi hot-standby).
Il display indica:
MODULO UPS SPENTO
1) TENSIONI
• Sul Pannello Frontale Intelligente premere quattro volte la
freccia "su", il display indica quindi:
MODULO UPS SPENTO
5) ACCENSIONE SIST.
6) AVVIAMENTO MODULO
ENTER
• Premere ENTER e seguire quindi le istruzioni riportate sul
display di tutte le unità che vengono accese.
Al termine della procedura di "ACCENSIONE DEL SISTEMA", il
display deve indicare:
FUNZIONAMENTO NORMALE
5) ACCENSIONE SIST.
NOTA: Il sottomenù 6) "AVVIAMENTO MODULO" viene attivato
solo per il funzionamento hot-standby, e rappresenta la procedura di
messa in servizio per ogni unità del sistema.
Modalità operativa finale:
L'UPS si trova ora in modalità "Funzionamento Normale"; tutti i led
verdi di stato del Pannello Frontale Intelligente devono essere
accesi; quelli gialli devono essere spenti.
10 of 17
JUD405503
Modalità Operativa
4.2 Spegnimento del sistema UPS
SSB
RECT.
SSI
INV.
L'UPS si trova in una delle modalità operative descritte nelle sezioni
precedenti, tranne quella per il "Funzionamento con bypass di
manutenzione". Tutti gli interruttori di potenza tranne QIBY sono
chiusi, e il carico viene alimentato tramite l'inverter o l'interruttore
statico di bypass.
BATT.
Sequenza operativa:
• Sul Pannello Frontale Intelligente di tutte le unità del sistema
selezionare dal menù principale "SPEGNIMENTO SISTEMA"
premendo ESCAPE (se si è in un sottomenù) e le frecce "su" o
"giu" diverse volte, finchè il display non indica:
FUNZION. NORMALE
7) SPEGNIMENTO SIST.
8) ARRESTO MODULO
ENTER
• Premere "ENTER" e quindi seguire le istruzioni riportate sul
display.
Al termine dello "SPEGNIMENTO SISTEMA" il display deve indicare:
MODULO UPS SPENTO
8) ARRESTO MODULO
NOTA: Il sottomenù 8) "ARRESTO MODULO" viene attivato solo
per il funzionamento hot-standby, e rappresenta la procedura di
disattivazione per una delle unità del sistema.
In seguito all'apertura degli interruttori QIRP, l'elettronica di controllo
viene alimentata soltanto dai condensatori in c.c.: il display scompare gradualmente entro pochi minuti.
SSB
RECT.
INV.
BATT.
Il sistema UPS si trova in modalità "Funzionamento con bypass di
manutenzione". Le singole unità sono ora completamente
diseccitate. Il carico viene alimentato dal bypass di manutenzione
QIBY.
SSI
Attenzione! Nonostante tutti gli interruttori di potenza (tranne QIBY)
siano aperti, la tensione è sempre presente agli ingressi degli
interruttori di potenza QIRP, QIRE, QIBY e all'uscita di QIUG e
QIBY.
JUD405503
11 of 17
Modalità Operativa
SSB
QIRE
QIRP
SSI
INV.
RECT.
QIB
SSB
SSI
INV.
RECT.
QIB
4.3 Accensione di qualsiasi modulo
all'interno del sistema (sistemi paralleli e
hot-standby).
QIUG
BATT.
QIRE
QIRP
QIBY
QIUG
Il sistema UPS si trova in modalità "Funzionamento con carico
parziale o "Funzionamento con avaria inverter". Ogni unità
precedentemente spenta deve essere accesa, per permettere la
ripartizione uguale del carico con le altre unità (sistemi paralleli) o
per essere disponibile come unità stand-by (sistemi hot-standby).
BATT.
Sequenza operativa:
• Aprire lo sportello frontale dell'unità da accendere.
• Chiudere l'interruttore QIRP di questa unità.
L'unità esegue un auto-test e il raddrizzatore si avvia
automaticamente.
• Attendere l'accensione del pannello operativo.
Il display indica:
QIRP:
MODULO UPS SPENTO
1) TENSIONI
• Premere cinque volte la freccia "su". Il display indica:
MODULO UPS SPENTO
ENTER
FUNZION. NORMALE
A
IPR :
12 of 17
M
S1
• Premere ENTER, quindi seguire le istruzioni indicate nel display.
Al termine della procedura "AVVIAMENTO MODULO" il display
deve indicare:
Verificare che l'interruttore S1 sulla scheda IPR (se presente) sia in
posizione AUTO.
JUD405503
Modalità Operativa
SSB
QIRE
RECT.
QIRP
QIB
QIUG
BATT.
SSB
QIRE
RECT.
QIRP
SSI
INV.
QIBY
QIB
INV.
SSI
Il sistema UPS si trova ora in modalità "Funzionamento Normale".
Tutti i led verdi di stato del Pannello Frontale Intelligente devono
essere accesi; quelli gialli devono essere spenti.
Nel caso in cui si verifichino problemi durante l'avvio del modulo,
seguire le istruzioni riportate nella sezione "Messa in servizio
Iniziale".
QIUG
BATT.
JUD405503
13 of 17
Modalità Operativa
SSB
QIRE
QIR
QIB
QIUG
L'UPS si trova in modalità "Funzionamento Normale". Tutti gli
interruttori di potenza, tranne QIBY, sono chiusi e il carico è
alimentato tramite gli inverter. Una delle unità deve essere spenta,
ad es. per lavori di manutenzione.
BATT.
SSB
QIRE
QIRP
SSI
INV.
RECT.
QIBY
SSI
INV.
RECT.
4.4 Spegnimento di qualsiasi modulo
all'interno del sistema (sistemi paralleli e
hot-standby)
QIUG
Sequenza operativa:
QIB
BATT.
A
• Aprire lo sportello frontale dell'unità da spegnere e nella parte
inferiore della scheda IPR (se presente), all'interno dell'unità,
portare il microswitch S1 in posizione manuale, altrimenti (se
non presente), continuare.
M
IPR
S1
• Selezionare sul Pannello Frontale Intelligente il menù principale
- punto 8 "ARRESTO MODULO" premendo ESCAPE (se si è in
un sottomenù) e le frecce "su" e "giu" diverse volte, finchè il
display non indica:
FUNZION. NORMALE
8) ARRESTO MODULO
ENTER
• Premere ENTER quindi seguire le istruzioni riportate sul display.
Al termine della procedura di "ARRESTO MODULO" il display deve
indicare:
MODULO UPS SPENTO
8) ARRESTO MODULO
In seguito all'apertura dell'interruttore QIRP, l'elettronica di controllo
viene alimentata soltanto dai condensatori in c.c.: il display
scompare gradualmente entro pochi minuti.
14 of 17
JUD405503
Modalità Operativa
SSB
QIRE
RECT.
QIRP
QIB
INV.
QIUG
BATT.
SSB
QIRE
QIRP
SSI
QIBY
Il sistema UPS si trova ora in modalità "Funzionamento con carico
parziale", sezione sistemi paralleli, oppure in "Funzionamento con
guasto inverter", sezione sistemi hot-standby. Il carico viene
alimentato dalle unità restanti.
Nota:
Nel caso in cui un modulo debba restare spento per un
periodo di tempo prolungato, la batteria deve rimanere sotto carica,
quindi gli interrori QIRP e QIB devono restare chiusi.
RECT.
QIB
INV.
SSI
QIUG
BATT.
Attenzione!
Nonostante tutti gli interruttori di potenza siano aperti, la tensione è
sempre presente agli ingressi degli interruttori di potenza QIRP,
QIRE, QIBY, all'uscita di QIUG e QIBY e ai rispettivi morsetti.
JUD405503
15 of 17
Modalità Operativa
4.5 Sistema di controllo
E' possibile entrare in qualsiasi momento nelle procedure di messa
in servizio. Entrando nella procedura di messa in servizio durante il
normale funzionamento, viene eseguito un controllo del modulo
UPS ed eventuali condizioni di anormalità vengono indicate nel
display.
Quando le condizioni dell'UPS sono normali, le indicazioni devono
essere le seguenti:
FUNZION. NORMALE
5) ACCENSIONE SIST.
ENTER
RADDRIZZATORE OK
PREMI F1 PER CONTINUARE
• Il controllo del raddrizzatore è stato eseguito.
F1
CARICA TAMPONE
• E' stato eseguito il controllo della tensione continua (può
apparire la scritta CARICA RAPIDA se il raddrizzatore sta
eseguendo la carica rapida della batteria)
F1
INVERTER IN FUNZIONE
• Il controllo dell'inverter è stato eseguito
F1
FUNZION. NORMALE
5) ACCENSIONE SIST.
16 of 17
• Il controllo dell'UPS è stato eseguito.
JUD405503
Modalità Operativa
4.6 Arresto di emergenza
L'arresto di emergenza può essere attivato sul pannello premendo
contemporaneamente i pulsanti EPO.
Tale intervento provoca lo spegnimento dell'uscita dell'UPS,
dell'inverter e del bypass, interrompendo l'alimentazione al carico.
Nel caso in cui sia installata una bobina di sgancio nell'interruttore di
batteria e questa sia collegata ai morsetti C3 e C4 dell'UPS, si ha
l'intervento delll'interruttore QIB.
Emergency Power Off
press both simultaneously
Ld17
EPO
EPO
RESET
EPO
4.7 Ripristino dell'arresto di emergenza
Per ripristinare l'arresto di emergenza, premere il pulsante "EPO
Reset"; il raddrizzatore si accende. Per riavviare l'UPS vedi
procedura di messa in servizio.
JUD405503
17 of 17
Pannello operativo
Pannello operativo
Capitoli
1
GENERALITA
2
2
PANNELLO FRONTALE
3
2.1
Descrizione generale del menù principale
4
2.2
SOTTOMENU' 1: Misurazione della tensione
6
2.3
SOTTOMENU' 2: Misurazione della corrente
8
2.4
SOTTOMENU' 3: Misurazione della frequenza
11
2.5
SOTTOMENU' 4: Messaggi di allarme
12
2.6
SOTTOMENU' 5: Accensione del sistema UPS. 17
2.7
SOTTOMENU' 6: Accensione di moduli all'interno di
un sistema composto da più unità (non attivato nel
caso di unità singole)
18
2.8
SOTTOMENU' 6: Spegnimento del sistema UPS
(SOTTOMENU' 7 per sistemi composti da più unità).
19
2.9
SOTTOMENU' 8: Spegnimento di moduli all'interno
di un sistema composto da più unità (non attivato
nel caso di unità singole).
20
2.10 Descrizione generale del MENU' DI PROVA
21
3
OPZIONI CONNETIVITÀ'
3.1
Connessione al PC
22
3.1.1 Il Software CheckUPSPlus
23
3.1.2 Misurazioni
23
4
PANNELLO REMOTO
22
24
4.1.1 Installazione
25
4.1.2 Funzioni
25
We reserve the right to modify the contents of this document without notice.
[Rev.A JSD406573 - 20.09.04]
JUD405504
1 di 25
Pannello operativo
1 Generalità
1.1 GENERALITA'
Il Pannello frontale (SFP) è caratterizzato da un display a cristalli
liquidi e fornisce un diagramma del flusso di energia, indicazioni sullo
stato dell'UPS, funzioni di monitoraggio a distanza e un pannello
remoto, oltre a misurazioni e messaggi di allarme.
2 di 25
JUD405504
Pannello operativo
2 Pannello frontale
2.0 Indicatori LED
Lo schema a blocchi dell'UPS con led integrati, permette un rapido
controllo dello stato di funzionamento dell'UPS.
1
5
2
7
6
RECTIFIER
INVERTER
SSI
Ld2
Ld5
Ld6
11
COMMON
ALARM
Ld11
IRP
3
Ld1
AC SOURCE
Ld3
Ld4
Ld7
BATTERY
IB
IUG
LOAD
F1
F2
SSB
4
IRE
Ld8
Ld9
Ld10
ESC
BYPASS
8
IBY
Ld12
9
AC SOURCE
MAINTENANCE
BYPASS
Emergency Power Off
F3
F4
Ld17
12
EPO
EPO
RESET
EPO
ENTER
10
17
LED 1 RETE OK (RADDRIZZATORE)
LED 2 RADDRIZZATORE OK
LED 3 BATTERIA IN CARICA
LED 4 BATTERIA IN EROGAZIONE
LED 5 INVERTER OK
LED 6 L'INVERTER ALIMENTA IL CARICO
LED 7 CARICO ALIMENTATO
LED 8 RETE OK (BYPASS)
LED 9 BYPASS DISPONIBILE
LED 10 IL BYPASS ALIMENTA IL CARICO
LED 11 ALLARME RIEPILOGATIVO
LED 12 BYPASS DI MANUTENZIONE
LED 17 EPO
JUD405504
3 di 25
Pannello operativo
2 Pannello frontale
2.1 Descrizione generale del menù
principale
Nel MENU' PRINCIPALE la prima riga del display indica sempre la
modalità di funzionamento dell'UPS.
La seconda riga del display indica il sottomenù attivabile premendo
"ENTER".
MENU' PRINCIPALE
Scorrere il MENU' PRINCIPALE
SOTTOMENU'
Attivazione dei SOTTOMENU'
premendo le frecce "su" o "giù"
premendo "ENTER"
1) TENSIONI
• SOTTOMENU' 1: Misurazione della tensione, vedi sezione 2.2
• SOTTOMENU' 2: Misurazione della corrente, vedi sezione 2.3 (La
dicitura può essere "CORRENTI/TEMP" se è stata selezionata
una delle misure optional della temperatura).
2) CORRENTI
• SOTTOMENU' 3: Misurazione della frequenza, vedi sezione 2.4
3) FREQUENZA
• SOTTOMENU' 4: Messaggi di allarme, vedi sezione 2.5
4) ALLARMI
• SOTTOMENU' 5: Avvio del sistema, vedi sezione 2.6
5) AVVIO SISTEMA
6) AVVIO MODULO
4 di 25
• SOTTOMENU' 6: Avvio del modulo, vedi sezione 2.7 (attivo
soltanto per sistemi paralleli e hot-standby)
JUD405504
Pannello operativo
2 Pannello frontale
8) DISATTIVAZIONE MODULO
9) TEST
• SOTTOMENU' 7: Spegnimento del sistema, vedi sezione 2.8
(SOTTOMENU' 6 per unità indipendenti)
• SOTTOMENU' 8: Disattivazione modulo, vedi sezione 2.9 (attivo
soltanto per sistemi hot-standby).
• SOTTOMENU' 9: Regolazioni, vedi sezione 2.10
(SOTTOMENU' 7 per unità indipendenti)
Nota: Nel caso in cui il pannello non venga utilizzato, dopo 5 min. il
display viene automaticamente impostato sul SOTTOMENU' 2,
indicando AUTONOMIA DI BATTERIA oppure la POTENZA DI
USCITA DELL'UPS, a seconda della configurazione del sistema.
JUD405504
5 di 25
Pannello operativo
2 Pannello frontale
2.2 SOTTOMENU' 1: Misurazione della
tensione
Tutti i valori vengono dati in volt; sono disponibili diverse misure di
tensione installando una o più schede optional SFP/ACM o SFP/
DCM (fino a un numero di 8 schede).
E' possibile uscire dal SOTTOMENU' in qualsiasi momento
premendo ESC
1) TENSIONI
ENTER
TENSIONE INVERTER
VM:XXX
• XXX = Tensione di uscita inverter
• XXX = tensione L1-N
TENSIONE USCITA UPS
L1 XXX
TENSIONE BATTERIA
UB BBB
MISURA OPZIONALE
XXX, YYY, ZZZ
• BBB = tensione batteria
• XXX = tensione L1-L2, YYY = tensione L2-L3, ZZZ = tensione L3L1
Sono disponibili ulteriori misure in corrente alternata e continua e la
temperatura, installando una o più schede optional SFP/ACM o SFP/
DCM (fino a un numero di 8 schede). Le misure opzionali in c.a.
possono essere selezionate tra fase e fase o fase e neutro. La
tabella 6.2 (vedi pagina successiva) dà una visione d'insieme delle
misure opzionali disponibili.
6 di 25
JUD405504
Pannello operativo
2 Pannello frontale
CA
Ingresso raddrizzatore
Ingresso UPS
Linea di bypass
Linea ausiliaria
Linea ausiliaria 2
Linea bypass di manutenzione
Distribuzione (CA)
Distribuzione 2 (CA)
CC
Raddrizzatore
Batteria
1 Livello batteria
2 Livello batteria
3 Livello batteria
4 Livello batteria
Distribuzione (CC)
Distribuzione 2 (CC)
Armadio batteria
Armadio batteria 1
Armadio batteria 2
Armadio batteria 3
Temperatura ambiente
Temperatura interna UPS
Temperatura interna 1 UPS
Temperatura interna 2 UPS
Tab 6.2 Misure optional
JUD405504
7 di 25
Pannello operativo
2 Pannello frontale
corrente
In questo SOTTOMENU' vengono indicati i valori delle varie correnti
dell'UPS.
Il pannello frontale fornisce inoltre il calcolo di valori importanti, come:
immagine termica, potenza di uscita, corrente di uscita, carico in
uscita, risultati del test di batteria e autonomia di batteria, che sono
descritti di seguito:
AUTONOMIA DI BATTERIA è una funzione optional che dà all'utente
un valore indicativo del tempo di autonomia disponibile alle condizioni
effettive del carico. Se attivata nel Menù di Prova, viene
continuamente calcolato il tempo di autonomia restante della
batteria, aggiornandolo e visualizzandolo in questo sottomenù.
La soglia di allarme, l'autonomia di batteria a pieno carico e la
capacità di batteria devono essere correttamente impostate nel Menù
di Prova.
L'algoritmo presuppone che le batterie abbiano la loro piena capacità.
Il calcolo dell'AUTONOMIA DI BATTERIA può essere attivato e
disattivato nel Menù di Prova.
IMMAGINE TERMICA è una funzione optional (normalmente
disattivata), che viene attivata in caso di sovraccarico. In base al
sovraccarico effettivo, essa calcola continuamente il periodo di tempo
durante il quale l'UPS può sopportare il sovraccarico senza essere
danneggiato. Quando il valore di USCITA EFFETTIVA raggiunge il
100%, l'interruttore statico dell'inverter viene spento e il sistema
commuta su bypass.
Nel caso in cui la condizione di sovraccarico venga eliminata prima
che l'UPS commuti su bypass, l'uscita effettiva viene ridotta dell'1%
ogni 20 secondi.
L'IMMAGINE TERMICA può essere attivata e disattivata nel Menù di
Prova.
La POTENZA DI USCITA consiste nel semplice calcolo di seguito
riportato:
P0 = V*I
Il CARICO DI USCITA IN PERCENTUALE di ogni fase è il risultato
del semplice calcolo di seguito riportato:
P0 = (V*I / Pnom(kVA))*0,1
premendo ESCAPE.
8 di 25
JUD405504
Pannello operativo
2 Pannello frontale
premendo ESC
2) CORRENTE
ENTER
• XXXXXX = potenza in uscita (VA)
POT. USC. (VA) L1 L2 L3
XXXXXX YYYYYY ZZZZZZ
• XXXX = V*I
YYYY = percentuale della potenza in uscita rispetto alla
potenza nominale
POTENZA TOT. USCITA (VA)
PO XXXXX YYY%
• XXX= corrente di uscita
CORRENTE USCITA UPS
L1 XXX L2 YYY L3 ZZZ
• Risultati del test di batteria
visualizzati per 5 secondi
ULTIMO RISULTATO
TEST BATTERIA PREMERE F1
F1
MESSAGGIO BATTERIA
GG MM AAAA HH MM SS
• GG MM AAAA hh mm ss = data della batteria e ora
JUD405504
9 di 25
Pannello operativo
2 Pannello frontale
Messaggio batteria:
- Batteria mai testata
- Test di batteria non eseguito
- Test di batteria fallito
- Test di batteria interrotto
- Test di batteria ok
AUTONOMIA BATTERIA
MINUTI MMM
IMMAGINE TERMICA ON/OFF
USCITA EFFETTIVA: ZZZ%
• MMM = autonomia di batteria (min)
• ZZZ = percentuale del tempo di sovraccarico calcolato e già
trascorso (indicato soltanto se attivato nel menù di prova).
• XXX = percentuale calcolata: (V*I / Pnom(kVA))*0,1
% CARICO USCITA UPS
L1=XXX L2=YYY L3=ZZZ
MISURA OPZIONALE
XXXXXXXXXXXXXXXX
• Misura optional (CA/CC e/o temperatura)
Sono disponibili ulteriori misure in corrente alternata e continua e la
temperatura, installando una o più schede optional SFP/ACM o SFP/
DCM (fino a un numero di 8 schede). La tabella 6.2 (vedi pagina 7)
riporta l'elenco delle misure opzionali disponibili.
10 di 25
JUD405504
Pannello operativo
2 Pannello frontale
frequenza
Sono disponibili diverse misure di frequenza installando una o più
schede SFP/ACM. La tabella 6.2 illustra le misure optional in c.a.
premendo ESC
3) FREQUENZA
ENTER
• XXX = frequenza in Hz, misurata all'ingresso di QIUG
FREQUENZA USCITA
XXX HZ
MISURA OPZIONALE
???????????????????
• Misura opzionale
JUD405504
11 di 25
Pannello operativo
2 Pannello frontale
2.5 SOTTOMENU' 4: Messaggi di allarme
premendo ESC
4) ALLARMI
• Se non è attivato alcun allarme, sul display appare:
ENTER
SITUAZIONE ALLARMI:
NON CI SONO ALLARMI
• Se vengono attivati degli allarmi, sul display appare il primo
messaggio di allarme:
• Premendo "su" all'indicazione di MESSAGGIO ALLARME 1,
viene visualizzato per due secondi il messaggio PRIMO
ALLARME e quindi ritorna automaticamente l'indicazione
MESSAGGIO ALLARME 1.
• Invece del "MESSAGGIO ALLARME 1", viene visualizzato il
messaggio effettivo, ad es. IL BYPASS ALIMENTA IL CARICO.
Tutti i messaggi di allarme effettivi possono essere visualizzati
successivamente premendo "su" o "giù".
SITUAZIONE ALLARMI:
MESSAGGIO ALLARME 1
SITUAZIONE ALLARMI:
MESSAGGIO ALLARME 2
SITUAZIONE ALLARMI:
MESSAGGIO ALLARME N
Messaggi di allarme / Memoria allarmi
12 di 25
• Premendo "giù" all'indicazione dell'ultimo allarme, viene
visualizzato per due secondi il messaggio ULTIMO ALLARME,
quindi ritorna automaticamente l'indicazione dell'ultimo allarme.
La memoria è organizzata secondo il criterio di uscita in base
all'ordine di entrata (First In First Out), archiviando i nuovi dati nella
posizione uno e spostando i dati più vecchi alla posizione
successiva. Nel caso in cui siano memorizzati 100 eventi,
l'archiviazione di un nuovo evento cancella sempre quello più vecchio,
archiviato in posizione 100.
JUD405504
Pannello operativo
2 Pannello frontale
SITUAZIONE ALLARMI:
MESSAGGIO ALLARME N
F2
F4
• E' possibile visualizzare gli ultimi 100 messaggi di allarme
premendo F2 e successivamente F4. Sul display appare quindi:
POSIZIONE XXXX CC T #
GG-MM-AAAA-HH:MM:SS
• XXX: numero posizione dell'allarme in memoria.
CC : Per il codice di allarme vedi sezione allarmi.
T:
Indica l'attivazione o la disattivazione di questo allarme:
S= Avvio E=Fine
GG-MM-AAAA HH:MM:SS: La data e l'ora dell'evento.
POSIZIONE XXX+1
CC T MM-GG HH:MM:SS
• XXX+1 = Premendo una volta la freccia "su" o "giù" si aumenta o
si diminuisce di 1 la posizione.
F4
POSIZIONE XXX+ 10 CC T #
GG MM AAAA HH MM SS
• XXX+10 = Premendo il tasto F4 appare il simbolo # e la posizione
viene aumentata o diminuita di 10.
F1
ENTER
POSIZIONE XXXX CC T
***MESSAGGIO ALLARME***
• Premendo F1+ENTER viene visualizzato il messaggio descrittivo
corrispondente al codice di allarme "CC".
• Ogni singolo allarme visualizzato può essere cancellato
dall'elenco premendo F1 e successivamente F3. Premendo F3
seguito da F1 si cancella l'intero elenco degli allarmi.
JUD405504
13 di 25
Pannello operativo
2 Pannello frontale
E' possibile scorrere le varie posizioni premendo "su" e "giù".
• di norma, premendo una volta si aumenta o si riduce di 1 la
posizione reale.
• questa operazione può essere accelerata premendo F4: il
simbolo “#” appare nell'angolo superiore destro del display e la
posizione viene aumentata o diminuita di 10 premendo "su" o
"giù".
• premendo di nuovo F4 si disattiva l'accelerazione
E' possibile uscire da questo menù in qualsiasi momento
semplicemente premendo ESCAPE.
Gli allarmi vengono indicati anche nel menù principale da un simbolo
di campanello sul lato destro della prima riga del display.
Premendo F1 o ENTER si visualizza sul display per due secondi il
messaggio di allarme effettivo per il rispettivo codice di allarme.
Quindi viene automaticamente visualizzato di nuovo il messaggio
precedente.
Allarmi
L'inverter non alimenta (01)
Inverter non sincr.(02)
Sovraccarico inverter (03)
Sovraccarico raddrizzatore (04)
Sovratemperatura (05)
Avaria inverter (06)
Batteria in erogazione (07)
Interruttore di batteria aperto (08)
Il bypass alimenta il carico (09)
Guasto raddrizzatore (10)
14 di 25
L'inverter non alimenta il carico.
L'inverter non è sincronizzato con l'alimentazione di bypass.
L'inverter è sovraccaricato.
Il raddrizzatore è sovraccaricato.
I componenti dell'inverter/del raddrizzatore stanno operando ad una
temperatura eccessiva. Ciò può essere dovuto a condizioni
ambientali estreme o a un guasto all'interno delle sezioni dell'inverter
o del raddrizzatore.
Se il bypass è disponibile, l'UPS commuta immediatamente
sull'alimentazione di bypass (in caso di sistema hot-standby, la
seconda unità assume il carico). Se il bypass o un altro inverter non
sono disponibili, l'UPS continua ad alimentare il carico per altri 10
minuti prima di disattivarsi.
L'inverter è acceso ma la tensione o le condizioni dello stesso non
sono regolari.
Si è verificata una mancanza rete o un guasto al raddrizzatore e le
batterie si stanno scaricando. Questo allarme viene attivato con una
tensione di batteria di circa 350 Vcc.
L'interruttore di batteria è aperto.
Il carico viene alimentato dal bypass.
La rete del raddrizzatore è regolare ma è presente un guasto
all'interno dello stesso.
JUD405504
Pannello operativo
2 Pannello frontale
Fusibili intervenuti (11)
I fusibili del raddrizzatore sono intervenuti.
Mancanza rete (12)
La rete è assente oppure non rientra nelle tolleranze specificate per
tensione e frequenza.
Bypass non disponibile (13)
L'alimentazione della rete di bypass è OK, tuttavia il bypass non è
pronto ad assumere il carico in caso di avaria dell'inverter
(quest'ultimo non è sincronizzato oppure è bloccato esternamente).
Interruttore di uscita aperto (14)
Allarme riepilogativo (15)
Allarme ausiliario (16)
L'interruttore di uscita è aperto.
Rappresenta la OR di tutti gli allarmi.
Tale allarme consiste in una serie di allarmi di sistema, e comprende
quanto segue:
• Guasto oscillatore
Si è verificata un'avaria al circuito dell'oscillatore, oppure una
mancanza di sincronismo con un altro oscillatore di un'altra unità
all'interno del sistema.
• Guasto di monitoraggio dell'interruttore QIUG
Si è verificato un errore all'interno del circuito di monitoraggio
dell'interruttore di uscita (non attivo per le unità singole).
• Guasto interruttore statico (SSI)
Si è verificato un guasto all'interno del circuito di monitoraggio
dell'interruttore statico di uscita dell'inverter.
• Guasto interruttore statico (SSB)
Si è verificato un guasto all'interno del circuito di monitoraggio
dell'interruttore statico di bypass.
• Segnale mancante o non corretto di sgancio del bypass
(sistemi hot-standby)
Si è verificata un'indifferenza all'interno della logica di sgancio del
bypass di questa unità e il resto del sistema.
• Sistema non ridondante (sistemi paralleli/ridondanti)
Nel caso in cui si verifichi un'avaria all'inverter dell'unità che
segnala tale allarme, il sistema deve commutare
sull'alimentazione di bypass.
• Guasto generatore SSI-ON (sistemi paralleli/ridondanti)
Si è verificata un'avaria o una mancanza di sincronismo con il
generatore di impulsi SSI ON sulla scheda IPR-1F e ciò può
avvenire durante l'avvio di un'unità all'interno di un sistema
parallelo. Per ripristinare, premere "PB3" e successivamente
"PB2" sulla scheda ICP.
Per stabilire quali allarmi sono presenti, consultare la sezione
"Descrizione schede".
JUD405504
15 di 25
Pannello operativo
2 Pannello frontale
Sistema bypass non disponibile (17)
Per i sistemi dotati di interruttori statici di bypass multipli (hotstandby e paralleli/ridondanti), se il bypass di questa unità è
disponibile, ma il sistema di bypass non è pronto, l'UPS non può
commutare sull'alimentazione di bypass poichè è possibile che i
bypass disponibili all'interno del sistema siano insufficienti.
Parallel. in errore (18)
L'inverter non ha eseguito una regolazione corretta durante il
funzionamento in parallelo con un altro inverter (solo per i sistemi
paralleli).
Ritrasferimento bloccato (19)
L'inverter ha tentato senza successo di assumere il carico almeno 5
volte in 3 minuti.
Per ripristinare, premere "ENTER" quando richiesto.
Nota:Se l'UPS non è sorvegliato e si verifica l'allarme
Ritrasferimento bloccato, dopo 1-2 min il modulo UPS si
ripristina automaticamente e tenta altre 5 volte di ritrasferire il
carico sull'inverter.
Questa procedura viene ripetuta 3 volte e, se infruttuosa, il
ritrasferimento dell'UPS rimane bloccato e l'UPS deve essere
ripristinato manualmente premendo ENTER.
Premendo ESCAPE si esce dalla procedura e l'UPS può essere
ritrasferito soltanto utilizzando una delle procedure di AVVIO.
Guasto carica a fondo (20)
Attenzione: batteria scarica (21)
Immagine termica (22)
Test di batteria fallito (23)
16 di 25
E' stato calcolato che la capacità residua della batteria durante la
scarica è inferiore al valore programmato per la soglia dell'allarme di
autonomia.
Il carico calcolato per l'unità è eccessivo e l'interruttore statico
dell'inverter si è spento.
Il test di batteria è fallito: ciò significa che la batteria è danneggiata.
JUD405504
Pannello operativo
2 Pannello frontale
2.6 SOTTOMENU' 5: Accensione del
sistema UPS.
MODULO UPS SPENTO
5) ACCENSIONE SISTEMA
• Premere "ENTER" e seguire le istruzioni riportate sul display.
ENTER
• E' possibile uscire dalla procedura di avvio in qualsiasi momento
premendo "ESCAPE".
La procedura di avvio è intelligente, per cui viene monitorata ogni
azione dell'utente e il corrispondente stato dell'UPS.
5) ACCENSIONE SISTEMA
SSB
QIRE
QIRP
RECT.
QIB
INV.
SSI
QIBY
QIUG
BATT.
Dopo aver eseguito correttamente tutte le fasi, il sistema UPS si
trova in condizioni di funzionamento normali - il carico viene
alimentato dall'inverter e l'interruttore statico di bypass di sistema è
disponibile.
JUD405504
17 di 25
Pannello operativo
2 Pannello frontale
2.7 SOTTOMENU' 6: Accensione di moduli
all'interno di un sistema composto da
più unità (non attivato nel caso di unità
singole)
MODULO UPS SPENTO
• E' possibile uscire dalla procedura di avvio in qualsiasi momento
premendo "ESCAPE".
ENTER
La procedura di avvio è intelligente, per cui viene monitorata ogni
azione dell'utente e il corrispondente stato dell'UPS.
SSB
QIRE
RECT.
QIRP
QIB
QIUG
BATT.
SSB
QIRE
QIRP
SSI
INV.
QIBY
RECT.
QIB
INV.
SSI
QIUG
BATT.
Dopo aver eseguito correttamente tutte le fasi, il modulo UPS si
trova in modalità di funzionamento su inverter - il carico viene
alimentato da quest'ultimo (o da qualsiasi inverter nel caso di sistemi
hot-standby) e l'interruttore statico di bypass è disponibile.
18 di 25
JUD405504
Pannello operativo
2 Pannello frontale
2.8 SOTTOMENU' 6: Spegnimento del
sistema UPS (SOTTOMENU' 7 per
sistemi composti da più unità).
7) SPEGNIMENTO SISTEMA
• E' possibile uscire dalla procedura di disattivazione in qualsiasi
momento premendo "ESCAPE".
ENTER
MODULO UPS SPENTO
7) SPEGNIMENTO SISTEMA
La procedura di disattivazione è intelligente, per cui viene monitorata
ogni azione dell'utente e il corrispondente stato dell'UPS.
Dopo aver eseguito correttamente tutte le fasi, l'UPS funziona in
bypass di servizio ed è completamente diseccitato. Il carico viene
alimentato dal bypass di manutenzione QIBY.
Attenzione! nonostante tutti gli interruttori di potenza (tranne QIBY)
siano aperti, la tensione è ancora presente agli ingressi degli
interruttori di potenza QIRP, QIRE, QIBY e QIB e ai rispettivi
morsetti.
SSB
QIRE
QIRP
RECT.
QIB
INV.
SSI
QIBY
QIUG
BATT.
JUD405504
19 di 25
Pannello operativo
2 Pannello frontale
2.9 SOTTOMENU' 8: Spegnimento di
moduli all'interno di un sistema
composto da più unità (non attivato nel
caso di unità singole).
8) ARRESTO MODULO
• E' possibile uscire dalla procedura di disattivazione in qualsiasi
momento premendo "ESCAPE".
ENTER
MODULO UPS SPENTO
8) ARRESTO MODULO
La procedura di disattivazione è intelligente, per cui viene monitorata
ogni azione dell'utente e il corrispondente stato dell'UPS.
QIRE
QIRP
RECT.
QIB
INV.
RECT.
INV.
UNIT 1
SSI
QIUG
UNIT 2
BATT.
SSB
QIRE
RECT.
QIB
20 di 25
QIUG
SSB
QIB
IRP
SSI
BATT.
QIRE
QIRP
MB3
SSB
INV.
BATT.
SSI
QIUG
UNIT 8
Dopo aver eseguito correttamente tutte le fasi, il modulo UPS viene
spento. Il carico viene ancora alimentato dalle unità restanti.
Attenzione! Nonostante tutti gli interruttori di potenza siano aperti,
la tensione è ancora presente agli ingressi degli interruttori di
potenza QIRP, QIRE, QIB, all'uscita di QIBY e QIUG e ai rispettivi
morsetti.
JUD405504
Pannello operativo
2 Pannello frontale
2.10 DESCRIZIONE GENERALE DEL MENU'
DI PROVA
Il menù di prova viene usato per regolare le tarature interne del
Pannello frontale.
9) TEST
ENTER
Questo MENU' è protetto da una password. Dopo aver premuto
"ENTER" viene richiesto di inserire la password. La password è
indicata nel manuale di servizio ed è accessibile soltanto al
personale di servizio, poichè permette di modificare parametri
importanti dell'unità.
PASSWORD: 0123456789
<— —>
JUD405504
21 di 25
Pannello operativo
2 Pannello frontale
3.1 Connessione al PC
L'UPS è collegato al personal computer tramite interfaccia RS232. Il
rispettivo connettore è il connettore J5 maschio a vaschetta 9 poli
sulla scheda SFP/CPU nel lato interno dello sportello frontale
dell'UPS. Nel personal computer si utilizza una porta seriale, che può
essere un connettore maschio a vaschetta 9 poli o a 25 poli.
E' possibile controllare e monitorare l'UPS tramite il software
CheckUpsPlus V.4.25 o superiore.
3.1.1 Il Software CheckUPSPlus
CheckUPSPlus permette il monitoraggio semplice tramite contatti
liberi da tensione, o evoluto, tramite RS232, degli UPS Powerware
serie Borri.
Per ricevere tutte le informazioni di stato, gli allarmi presenti, lo
storico allarmi e i valori di misura dell'UPS collegato, il software
comunica tramite interfaccia seriale (del computer) o tramite rete
utilizzando un adattatore SNMP.
In aggiunta memorizza tutti gli eventi in un file di log.
Il display di stato replica esattamente il pannello locale montato
sull'UPS.
Piattaforme e sistemi operativi sopportati:
WINDOWS:
•
98SE & ME INTEL CPU
•
2000 SVP2 INTEL CPU
•
NT 4.0 SVP 3-6a INTEL CPU
•
NT 4.0 SVP 1-5 ALPHA CPU
•
XP
NOVELL:
•
NetWare 3.20 INTEL CPU
•
NetWare 4.10/4.11 INTEL CPU
•
NetWare 4.20 IntraNetWare INTEL CPU
•
NetWare 5.0/5.1 INTEL CPU
•
NetWare 6.0 INTEL CPU
UNIX:
•
SUN SOLARIS 2.8 INTEL CPU
•
SUN SOLARIS 2.6/2.7/2.8/2.9 SPARC CPU
•
SUN OS 5.6/5.7/5.8/5.9
•
SCO UNIXWARE 7 & other SVR 4 compatible INTEL CPU
•
SCO UNIX SVR 3 Open Server 5.05 INTEL CPU and compatibles
•
SILICON GRAPHICS IRIX V. 6.5x RISC MIPS CPU
•
TRU64 SVR 4 ALPHA CPU
•
DEC UNIX SVR 4 ALPHA CPU
•
HP-UX V. 10.20/11.0 HP PA-RISC CPU
•
LINUX SUSE 7.x INTEL CPU
•
LINUX RedHat 7.0/7.2, TurboLinux 6.1/6.5/7.0, Caldera, Debian
•
LINUX ALPHA AXP CPU (SUSE distribution)
•
LINUX OPEN LINUX 2.3/3.1.1
•
SIEMENS RELIANT UNIX 5.45x RM RISC
•
SIEMENS SINIX 5.41/5.45
•
BSD UNIX SVR 4 INTEL X86 V. 4.4/4.5/4.6
•
IBM AIX V. 4.3 RS 6000 RISC and PowerPC CPU
Note: Ci riserviamo il diritto di modificare il contenuto di questa lista
senza preavviso.
22 di 25
JUD405504
Pannello operativo
3 Opzioni Connettività
1
7
2
8
3
9
4
6
2
7
3
8
4
9
6
5
Per collegare il personal computer all'UPS utilizzare un cavo a
coppia twistata schermato 24 AWG. Collegare lo schermo alla terra
sul lato del PC.
5
Il connettore femmina a
vaschetta 9 poli entra nel PC
1
Caratteristiche dei cavi
vaschetta 9 poli entra nel connettore J5.
FIG. 3.1 - Cavo di connessione RS232
3.1.2 Misurazioni
Collegando un PC è possibile realizzare le seguenti misurazioni
(SNMP e modalità di servizio):
Vout
Vinv
Fout
Vbatt
Iout
Pout%
Aut%
(tensione di uscita UPS)
(tensione di uscita inverter).
(Frequenza di uscita UPS)
(tensione batteria)
(corrente di uscita UPS)
(uscita UPS in % ai kVA nominali)
(Autonomia di batteria in % all'autonomia
nominale)
Vin
(tensione di ingresso UPS) con scheda
SFP/ACM (optional) collegata all'ingresso UPS
(corrente di ingresso UPS) con scheda
(Frequenza di ingresso rete UPS) con scheda
(tensione di ingresso Bypass) con
scheda SFP/ACM (optional) collegata all'ingresso del
Bypass
(corrente di ingresso BYPASS) con scheda SFP/ACM
(optional) collegata all'ingresso BYPASS
(Frequenza di ingresso rete BYPASS) con scheda
SFP/ACM (optional) collegata all'ingresso BYPASS
(corrente di batteria) con scheda SFP/DCM (optional)
collegata allo shunt di batteria
(corrente di raddrizzatore) con scheda SFP/DCM
(optional) collegata allo shunt di raddrizzatore
Iin
Fin
Vin
Iin
Fin
Ibatt
Irect
L'SFP può essere collegato con un numero massimo di otto schede
optional SFP/ACM o SFP/DCM, in modalità seriale.
E' possibile regolare ogni misura optional sul pannello frontale.
JUD405504
23 di 25
Pannello operativo
3 Opzioni Connettività
4.1 Pannello remoto
Il pannello remoto viene utilizzato per la monitorizzazione a distanza
dei sistemi UPS per distanze fino a 400m. Viene interconnesso via
cavo tramite un'interfaccia RS485 e può essere installato nella sala
di controllo. Esso prevede la stessa interfaccia utente del pannello
operativo locale.
Solo la funzione E.P.O. non è installata.
RECTIFIER
INVERTER
SSI
Ld2
Ld5
Ld6
IUG
IRP
LOAD
Ld1
Ld7
AC SOURCE
Ld3
BATTERY
COMMON
ALARM
Ld4
IB
SSB
IRE
Ld8
Ld10
BYPASS
IBY
L12
AC SOURCE
MAINTENANCE
BYPASS
FIG 4.1 -Pannello remoto
24 di 25
JUD405504
Pannello operativo
4 Pannello Remoto
F1
LOAD
IUG
F2
SSB
Ld8
Ld9
Ld10
ESC
BYPASS
IBY
Ld12
AC SOURCE
MAINTENANCE
BYPASS
F3
Emergency Power Off
F4
Ld17
EPO
EPO
RESET
ENTER
EPO
IUG
LOAD
Ld7
Ld4
5
IB
9
Ld3
COMMON
ALARM
4
AC SOURCE
BATTERY
3
SSI
Ld6
8
Ld5
2
7
INVERTER
Ld2
Ld1
1
6
RECTIFIER
IRP
9
Ld7
IB
IRE
8
Ld3 Ld4
BATTERY
7
Ld11
6
Ld6
Ld1
5
Ld5
IRP
AC SOURCE
4.1.1 Installazione
L'UPS viene collegato al pannello remoto tramite l'interfaccia RS485.
Il rispettivo connettore è un connettore J6 femmina a vaschetta 9 poli
sulla scheda SFP/CPU all'interno dello sportello frontale dell'UPS.
Nel pannello remoto è presente un connettore maschio a vaschetta 9
poli.
Il pannello remoto è installato in cassetta (215x223x80mm).
Esso viene alimentato da una rete esterna da 220/230/240 Vca, 50 Hz
(che deve essere collegata all'uscita dell'UPS).
L'alimentazione tra l'UPS e il pannello remoto è effettuata con un
jack a 5 fili per tastiera.
L'alloggio del pannello remoto è dello stesso colore degli armadi
UPS.
Caratteristiche dei cavi:
Il pannello remoto è collegato all'UPS tramite cavo schermato da
4x0.5mm della lunghezza massima di 400m con connettori a
vaschetta 9 poli.
Collegare il cavo schermato alla vaschetta metallica del connettore
DB9 del pannello remoto.
4
Ld2
COMMON
ALARM
3
SSI
SSB
2
INVERTER
1
RECTIFIER
IRE
Ld8
Ld10
BYPASS
IBY
L12
AC SOURCE
vaschetta 9 poli entra nel
pannello remoto.
MAINTENANCE
BYPASS
Il connettore maschio a vaschetta
9 poli entra nel connettore J6 della
SFP
FIG. 4.2 - Cavo di connessione RS485
4.1.2 Funzioni
Generalità
Il pannello remoto fornisce le stesse indicazioni luminose del
pannello operativo. Gli allarmi vengono indicati da led lampeggianti e
da un buzzer integrato. Gli allarmi possono essere tacitati
direttamente dal pannello remoto premendo il pulsante di "Ripristino
Allarmi".
Il buzzer può essere disattivato portando l'interruttore 2 di DIP1 in
posizione Off. L'inverter può essere acceso, ma non spento, dal
pannello remoto.
JUD405504
25 di 25
Descrizione schede
Descrizione schede
Figure
Capitoli
1
LOGICA DI CONTROLLO
DELL'UPS
2
1.0
Logica di controllo dell'UPS
2
FIG. 1.1 - IF/PS - R vista frontale
3
1.1
Legenda dei simboli usati
2
FIG. 1.1.1 - IF/PS - R 12P vista frontale
4
1.2
Raddrizzatore
3
FIG. 1.2 - CPHC16 - R vista frontale
5
1.3
Inverter
6
FIG. 1.3 - ICP vista frontale
7
1.4
Bypass
11
FIG. 1.4 - ICM vista frontale
8
FIG. 1.5 - IPS-500/I vista frontale
9
FIG. 1.6 - IPR/1F vista frontale
10
FIG. 1.7 - IF/PS - 1F vista frontale
12
FIG. 1.8 - CPHC16 - S vista frontale
13
We reserve the right to modify the contents of this document without notice.
[Rev.A JSD406087 - 17.03.04]
JUD405505
1 di 13
Descrizione schede
1 Logica di controllo dell'UPS
1
LOGICA DI CONTROLLO DELL'UPS
1.0 Logica di controllo dell'UPS
La logica di controllo dell'UPS è situata al centro della parte anteriore
dello stesso. Essa si compone di un rack con 7-8 schede (a
seconda della configurazione del sistema). Sui coperchi del rack
sono brevemente riportati i vari potenziometri, i test point e i led.
Una spiegazione più dettagliata viene riportata all'interno di questo
capitolo.
1.1 Legenda dei simboli usati
LED (diodo ad emissione luminosa)
- VERDE: condizioni normali
- ROSSO: condizioni di allarme
- GIALLO: avvertimento
2 di 13
Potenziometro
- Per regolazione
(solo per personale qualificato)
Test Point
- Richiede un pin da 2mm per
misurazione.
Test point/interruttore
- L'inserimento di un pin da 2mm
disattiva la funzione descritta
Pulsante
- Esegue operazioni di ripristino o
di commutazione
Micro switch
- Commuta da modalità manuale
ad automatica
JUD405505
Descrizione schede
1 Logica di controllo DELL'UPS
1.2 Raddrizzatore
La logica di controllo del raddrizzatore è composta da due schede.
IF/PS- R
CPHC16 - R
IF/PS - R Vista frontale
PSPA
PSPP
Alimentazione elettronica del raddrizzatore
• rilevazione della tensione di ingresso
• alimentazione dell'elettronica del raddrizzatorere
Controllo e regolazione del raddrizzatore
• regolazione della tensione di uscita del raddrizzatore
• limitazione della corrente di uscita del raddrizzatore
• controllo soft-start
• limitazione della corrente di carica della batteria
• formazione degli impulsi di innesco dei tiristori
• monitoraggio della tensione di ingresso (senso ciclico, mancanza
rete)
• controllo per raddrizzatori paralleli (con batteria comune)
• controllo raddrizzatore a 12 impulsi
• Limitazione della corrente di secondo livello per generatori diesel.
• Carica a fondo in base a DIN 41773.
• Compensazione termica.
La FIG. 1.1 illustra i led della scheda IF/PS - R che sono accessibili
dal lato frontale.
• Alimentazione di potenza per i circuiti analogici a + 12V OK
• Alimentazione di potenza per il microprocessore a + 16V non
regolata
• Alimentazione di potenza per le interfacce a + 12V
PSPA1
JUD405505
3 di 13
Descrizione schede
IF/PS - R 12P Vista frontale
PSPA
4 di 13
La FIG. 1.1.1 illustra i led della scheda IF/PS - R 12P (utilizzata
nelle configurazioni a 12 impulsi)
• Alimentazione di potenza per i circuiti analogici a + 12V OK
PSPP
• Alimentazione di potenza per il microprocessore a + 16V non
regolata •
PSPA1
• Alimentazione di potenza per le interfacce a + 12V
+ 15
• Alimentazione ausiliaria + 15V LEM
- 15
• Alimentazione ausiliaria -15V LEM
JUD405505
Descrizione schede
CPHC16 - R Vista frontale
La FIG. 1.2 illustra il display, gli interruttori e i connettori della
scheda CPHC16 - R che sono accessibili dal lato frontale.
- Display a 7 segmenti per diagnostica (vedi tabella in basso)
DIAGNOSTICS
- Pulsante di reset max. tensione continua: premere quando il
carattere "4" viene visualizzato o quando il segmento centrale
lampeggia.
- Ripristino allarme carica a fondo
- Ripristino in seguito a EPO (V2.1)
RESET MAX. Vdc
- RV1 regolazione manuale della tensione continua (regolazione
possibile soltanto con Dip 3 del dipswitch S1 in posizione OFF).
1
6
2
7
3
8
RS 232
4
- Connettore RS232 (maschio)
9
5
Priorità
Indicaz ione
Diagnostica
1
8
Guasto EPROM
2
2
Intervento fusibili
3
C
Rete non OK
4
P
Senso ciclico errato
5
3
Sovratemperatura
6
4
Sovratensione
7
Ø
Mancanza rilascio
implulsi
8
9
Guasto
raddrizzatore
9
6
Guasto ventilatore
10
L
Sovraccarico
--
Carica rapida
"--"
(Se lampeggia)
ha lasciato la carica
rapida dati i limiti di
tempo, ma la
batteria non era
completamente
carica. Ripristinare
con il pulsante
"RESET max. Vdc".
In condizioni normali, il display visualizza un segmento rosso che
ruota in senso orario. Durante la fase di avvio viene visualizzato un
segmento centrale lampeggiante "-". Durante l'acquisizione dei
parametri tramite interfaccia seriale, viene visualizzato il carattere
"A". Se è presente più di un allarme, appare soltanto quello con la
priorità più alta.
JUD405505
5 di 13
Descrizione schede
1.3 Inverter
La logica di controllo dell'inverter è composta da tre schede (quattro
per i sistemi paralleli).
ICP
Controllo inverter
• controllo per l'interruttore statico dell'inverter (SSI)
• monitoraggio della temperatura
• monitoraggio e protezione dell'inverter
• controllo hot-standby
• oscillatore al quarzo
• monitoraggio ventilazione
• monitoraggio dell'alimentazione elettronica dell'inverter
• spengimento dell'inverter in caso del corto circuito (può essere
disabilitato usando il jumper J12)
ICM
Regolazione dell'inverter
• regolazione della tensione di uscita dell'inverter
• limitazione della corrente di uscita dell'inverter
• protezione dai cortocircuiti
• controllo soft-start inverter
• sincronizzazione inverter-bypass
• sincronizzazione inverter-oscillatore
• monitoraggio della sincronizzazione:
IPS - 500/I
6 di 13
Alimentazione elettronica dell'inverter
• alimentazione elettronica dell'inverter
• monitoraggio della tensione di ingresso dell'inverter
• formazione dell'allarme di batteria in erogazione
JUD405505
Descrizione schede
ICP Vista frontale
PB2 Inv. ON / OFF
LD1 PSP OK
LD3 Osc. Failure
PB1 Reset
LD9 Inverter OK
LD8 Inverter volts OK
LD2 Retr.
blocked
LD4 Overtemperature
LD5 SSI failure
LD6 Inverter ready
LD10 Overload
Shutdown
LD7 IUG failure
S1 Osc. Block.
S2 Inverter Monit. Block.
TP1 INV. Volts
Vnom=6V
P1 INV. Volts
tol.adjust
PB3 SSI ON
La FIG. 1.3 illustra i led e gli interruttori della scheda ICP che sono
accessibili dal lato frontale.
- Premere per accendere/spegnere l'inverter.
- Alimentazione elettronica inv. regolare: il led verde è acceso
- Guasto dell'oscillatore interno al quarzo: il led rosso è acceso
- RESET
- Inverter regolare: il led verde è acceso
- Tensione Inv. nella tolleranza (entro +/- 10% della Vnom): il led
verde è acceso
- Il ritrasferimento del funzionamento su inv. è bloccato dopo 5
tentativi in 3 minuti: il led rosso è acceso
- Sovratemperatura all'interno della sezione inverter: il led rosso è
acceso
- Mancata accensione/spegnimento da parte dell'interruttore
statico dell'inverter: il led rosso è acceso
- Tutte le condizioni sono regolari per un ritrasferimento del carico
sull'inv. (per le unità hot-standby, l'inv. è pronto in caso di guasto
all'inv. che sta erogando): il led verde è acceso
- Intervento della protezione inverter nelle condizioni di corto
circuito di una durata superiore a 5 secondi e bypass statico
assente (in queste condizioni l'inverter si spenge): il led rosso è
acceso
- Guasto di monitoraggio dell'interruttore di uscita: il led rosso è
acceso
- Disattiva l'oscillatore al quarzo
- Disattiva il monitoraggio della tensione dell'inverter
- Proporzionale alla tensione dell'inv. 6V ≡ tensione nominale
inverter
- Tolleranza tensione inv.: regolare per 6V su TP1 con tensione
nominale
- Premere per accendere l'interruttore statico di uscita inverter
(SSI)
JUD405505
7 di 13
Descrizione schede
ICM Vista frontale
P1 Freq.
Offset
P5 Volts
Primary 2
P4 Volts
Primary 1
P3 Volts
P2 Manual Test
- Regolazione spostamento frequenza (quando la
sincronizzazione è bloccata su TP5)
- Regolazione limitazione di corrente primario 2 regolare a 4Vdc a
TP2
- Regolazione limitazione di corrente primario 1 regolare a 4Vdc a
TP1
- Regolazione tensione inverter
- Regolazione tensione inverter durante il funzionamento di prova
(ponticelli JP9 chiuso 2,3)
LD4 Overload
Primary 2
- Sovraccarico Primario 2: il led rosso è acceso
LD3 Overload
Primary 1
LD2 Pulse Release
- Sovraccarico Primario 1: il led rosso è acceso
LD1 Synch. OK
- Rilascio impulsi: il led verde è acceso
- Sincronizzazione OK: il led verde è acceso
TP2 Inom= 4V
Primary 1
- Test point: tensione di prova = 4Vcc a pieno carico su primario 2
TP1 Inom= 4V
Primary 2
- Test point: tensione di prova = 4Vcc a pieno carico su primario 1
TP5 Sync
Disable
TP4 Inom= 6V
8 di 13
La FIG. 1.4 illustra i potenziometri, i led e i test point della
scheda ICM che sono accessibili dal lato frontale.
- Test point: Blocco sincronizzazione
- Test point: Tensione di prova:6Vcc a pieno carico
JUD405505
Descrizione schede
IPS-500/I Vista frontale La FIG. 1.5 illustra i potenziometri, i led e i test point della scheda
IPS-500/I che sono accessibili dal lato frontale.
LAS Power - ON
DF1 Power Supply OK
TP15 PSP
+12V
TP3 0 V
- Accensione: il led verde è illuminato
- Alimentazione di potenza OK: il led verde è acceso
- Tensione alimentazione elettronica +12V
- Massa elettronica
TP17 PSP-1
+
26V
TP18 PSP-A
+
24V
Test
LUV PSP OK
LVI DC Volts OK
RV4 DC Over
Voltage
RV3 DC Under
Voltage
- Ponticello per funzionamento di prova (soppressione del segnale
di monitoraggio della tensione di ingresso inverter)
- Alimentazione di potenza OK: il led verde è acceso
- Tensione ingresso inv. nella tolleranza: il led verde è acceso,
altrimenti lampeggia
- Regolazione della soglia di monitoraggio della sovratensione per
la tensione di ingresso inverter.
- Regolazione della soglia di monitoraggio della sottotensione per
la tensione di ingresso inverter.
JUD405505
9 di 13
Descrizione schede
IPR/1F vista frontale
La FIG. 1.6 illustra i led, i potenziometri, gli interruttori e i test
point della scheda IPR/1F che sono accessibili dal lato frontale.
LD1 Parall.Operat
LD2 Red not ok
- Ridondanza non OK: solo per unità ridondanti. Il carico è aumentato
oppure un inverter è spento, per cui in caso di guasto di questa
unità, il sistema deve commutare sull'alimentazione di bypass.
- Guasto parallelo: si è verificato un guasto di regolazione dell’inverter
in parallelo con un altro inverter.
LD3 Parallel Fault
LD4
- Funzionamento parallelo acceso: questo inverter è collegato in
parallelo con uno o più inverter all’uscita.
Pulse gen. Fail
- Guasto generatore di impulsi SSI: è avvenuto un guasto o una
mancanza di sincronismo all’interno del generatore di impulsi SSI
ON. Per ripristinare, premere PB3 e quindi PB1 sulla scheda ICP.
TP1 Iref= 6Vrms
- Corrente di riferimento per regolazione parallela 6Vrms = corrente
nominale del sistema (cos ø 0.8).
TP2 Iout=6Vrms
- Corrente di uscita inverter per regolazione parallela 6Vrms =
corrente nominale di questa unità (cos ø 0.8).
TP3 I error
- Differenza di corrente per regolazione parallela.
TP4 Iload= 8V
- Corrente di uscita di questa unità 8Vcc = corrente di carico nominale
di questa unità (cos ø 0.8).
TP5 Isyst= 8V
- Corrente di uscita del sistema. 8Vcc = corrente di carico nominale
del sistema (cos ø 0.8).
TP6 Ired
- Corrente di ridondanza. 8Vcc = corrente di carico nominale sulla
parte restante del sistema (senza questa unità, cos ø 0.8).
- Potenza di questa unità. 6Vcc = potenza di carico nominale in
questa unità.
TP7 Pout=6V
TP8 Psyst= 6V
- Potenza del sistema. 6Vcc = potenza di carico nominale nel
sistema.
TP9
- Tensione di uscita
TP10
P1 Iref
P2 Iout
- Regolare per 6Vrms su TP2 con corrente di carico nominale (cos
ø 0.8)
P3 Iload
- Regolare per 8Vcc su TP4 con corrente di carico nominale (cos ø
0.8)
P4 I syst
- Regolare per 8Vcc su TP5 con corrente di carico nominale (cos ø
0.8)
P5 Pout
- Regolare per 6Vcc su TP7 con carico nominale
P6 Psyst
Manual
S1
Auto
10 di 13
- Regolare per 6Vrms su TP1 con corrente di carico nominale (cos
ø 0.8)
- Regolare per 6Vcc su TP8 con carico nominale
- Manuale: è ammesso lo spegnimento/accensione manuale
dell’inverter
- Auto: l’inverter si accende/si spegne automaticamente a seconda
del carico applicato e della programmazione interna della scheda
IPR/1F.
JUD405505
Descrizione schede
1.4 Bypass
La logica di controllo dell'interruttore statico di bypass è composta
da due schede
IF/PS - 1F
CPHC16 - S
Monitoraggio bypass e alimentazione di potenza
• alimentazione elettronica di bypass
• rilevazione della tensione di rete
Controllo bypass
• controllo di commutazione dell'interruttore statico di bypass SSB
• interfaccia con l'inverter o con inverter multipli
• monitoraggio della frequenza di rete
• monitoraggio della tensione di rete e del senso ciclico
• formazione del segnale di sincronizzazione
• interfaccia con interruttori statici multipli di bypass
• monitoraggio della tensione in uscita all'UPS
• controllo di maggioranza per interruttori statici multipli di bypass
(sistemi paralleli e hot standby)
• monitoraggio di sincronizzazione: rete - uscita UPS
JUD405505
11 di 13
Descrizione schede
IF/PS - 1F Vista frontale
PSPA
PSPP
La FIG. 1.6 illustra i led della scheda IF/PS - 1F che sono disponibili
dal lato frontale.
• Alimentazione circuiti analogici +12V OK: il led verde è acceso
• Alimentazione microprocessore +16V OK: il led verde è acceso
• Alimentazione interfacce +12V OK: il led verde è acceso
PSPA1
• Alimentazione per driver bypas s statico +24V : il led verde è
acceso
12 di 13
JUD405505
Descrizione schede
CPHC16 - S Vista frontale
La FIG. 1.7 illustra il display, gli interruttori e i connettori della
scheda CPHC16 - S che sono accessibili dal lato frontale.
• Display a 7 segmenti per diagnostica (vedi tabella in basso)
DIAGNOSTICS
• Trasferimento manuale al pulsante di bypass
Bypass
• Non usato
RS 232
• Connettore RS232 (maschio)
Priorità
Indicaz ione
Diagnostica
1
8
Guasto EPROM
2
F
Intervento fusibili di Bypass o IRE
aperto
3
C
Mancanza fase
4
P
Senso ciclico errato
5
z
Errore formazione onda quadra di
bypass
6
O
Uscita fuori tolleranza
7
L
Sovraccarico
8
4
Frequenza rete fuori tolleranza
9
H
Tensione di rete fuori tolleranza
10
6
Guasto alimentazione ausiliaria
sulla scheda SS/FY.
11
b
Bypass non disponibile
12
S
Bypass non sincronizzato
13
d
Guasto SSB
14
E
Sistema Bypass non disponibile
15
9
Segnale mancante o errato di
commutazione su Bypass
16
7
EPO attivato
17
U
IUG aperta
18
Ñ
SSB chiuso
JUD405505
In condizioni normali, il display visualizza un
segmento rosso che ruota in senso orario. Se è
presente più di un allarme, appare soltanto quello
con la priorità più alta.
13 di 13
Dati Tecnici
1.1 Dati Tecnici
Taglia (kVA)
5
10
15
20
30
Tensione di ingresso
400 Vca ( ±15%) 3F 50-60 Hz
Tensione Vcc
110 Vcc
40
50
Corrente uscita Raddr. (A)
45
88
133
177
265
350
435
Corrente Ingresso Raddr. (A)
12.0
23,8
35.4
47.2
70.7
93
117
Potenza di Ingresso (kVA)
8.3
16.5
24.5
32.7
49.0
64.7
80.9
Rendimento (%)
92
93
93
93
94
94
95
Capacità batteria (Ah)
(autonomia 30 min.)
37 / 50
75 / 100
125
150 / 200
250
400
400 / 500
Corrente dimassima carica
batteria (A)
7.5
15
22.5
30
45
60
75
Raddrizzatore
Batteria
Inverter
Tensione di ingresso (Vcc)
95 - 165
Tensione di uscita (Vca)
1Ph 115 (110-120) or 230 (220-240)
Corrente nominale di uscita
(A) 230V/115V
17 / 34
35 / 70
52 / 104
69 / 138
104 / 208
139 / 278
174 / 348
IPotenza di ingresso (kW)
4.6
9.2
13.6
18.2
27.2
36
45
Rendimento Sistema (%)
86
87
88
88
88
89
89
Stabilità tensione
1% statico, 5% dinamico con reset all'1% in 40ms
Distorsione armonica totale
(THD)
1.5% caricio lineare,
< 5% carico non lineare conforme a IEC62040-3
Fattore di Cresta
3:1 senza riduzione di potenza
Sovraccarico
125% x 10 min., 150% 1min. Pn
Rendimento Totale
79
81
82
83
83
Grado di protezione
IP20
Temperatura di funzionamento
0°C ± 40°
Temperatura di immagazzinamento
0°C ± 85°
Umidità relativa
<= 95%
Altitudine
1000 m. sopra il livello del mare
Dimensioni (mm)
Peso (Kg)
L
H
P
84
84
1400
1800
800
1400
1800
800
1400
1800
800
1400
1800
800
1800
1800
800
1800
1800
800
1800
1800
800
450
500
600
650
820
900
1000
Tavola 1.1 Dati tecnici
[Rev.A JSD406087 - 17.03.04]
JUD405506
1 of 2
Dati tecnici
Taglia (kVA)
Inverter
10
15
20
40
400 Vca ( ±15%) 3F 50-60 Hz
Tensione Vcc
2 2 0 V cc
50
60
80
100
Tensione di uscita
Raddrizzatore. (A)
24
48
72
96
140
192
232
280
383
479
Potenza Raddrizz. in Ingresso
(A)
12.9
25.9
38.8
51.8
77.7
103.6
125
151
207
259
Potenza di Ingresso (kVA)
9.0
17.9
26.9
35.9
52.3
71.8
86.7
104.7
143
180
Rendimento (%)
92
93
93
93
94
94
95
95
95
95
Capacità batteria (Ah)
(autonomia 30 min)
25
37 / 50
75
75 / 100
125
150 / 200
200
250
400
400 / 500
Corrente di carica batteria (A)
3.75
7.5
11.25
15
22.5
30
37.5
45
60
75
Tensione in ingresso (Vdc)
176 - 325
Tensione di uscita (Vac)
1Ph 115 (110-120) o 230 (220-240)
Corrente nominale di uscita
(A) 230V/115V
17 / 34
35 / 70
52 / 104
69 / 138
104 / 208
130 / 260
174 / 348
208 / 416
278 / 556
348 / 696
Potenza di ingresso (kW)
4.5
9
13.2
17.3
26.1
34.8
43.5
51.2
68.8
86
Rendimento (%)
88
89
91
92
92
92
92
93
93
93
87
88
88
88
Stabilità tensione
1% statico, 5% dinamico con reset a 1% in 40ms
Distorsione armonica totale
(THD)
1.5% carico lineare,
<5% carico non lineare conforme a IEC62040-3
Fattore di Cresta
3:1 senza riduzione di potenza
Sovraccarico
125% x 10min, 150% 1min (Pn)
Rendimento totale
81
83
85
85
86
86
Grado di protezione
IP20
Temperatura di funzionamento
0°C ± 40°
Temperatura di immagazzinamento
0°C ± 85°
Umidità relativa
<=95%
Altitudine
1000 m. sopra il livello del mare
Dimensioni (mm)
Peso (Kg)
L
H
P
1400
1800
800
1400
1800
800
1400
1800
800
1400
1800
800
1400
1800
800
1400
1800
800
1400
1800
800
1800
1800
800
1800
1800
800
1800
1800
800
450
500
600
650
750
830
920
1050
1140
1300
Table 1.2 Dati tecnici
2 of 2
30
Tensione di ingresso
Raddrizzatore
Batteria
5
JUD405506

UPS Industriale 5-100kVA 3F Ingresso / 1F Uscita Manuale Operativo

Transcript

Documenti analoghi

Scarica il PDF

9 - dati tecnici

Criteri di scelta, installazione e manutenzione degli UPS

UPS 4.0 dedicato all`ICT per un risparmio energetico senza pari

meta system - bticino spa

Scarica comunicati stampa - Mitsubishi Electric Factory Automation

Viano MARCO POLO Camper, tipo 639 a partire da 2003

Sprinter JAMES COOK (Westfalia) Camper, tipo 901-905 1995

Xantrex GT500E - Schneider Electric

VENDO IC 706 il tutto a 400 euro
