DESIGN: SFORZIN ILLUMINAZIONE

COS
DESIGN: SFORZIN ILLUMINAZIONE
COS I 141
COS
DESIGN: MARCO SPATTI

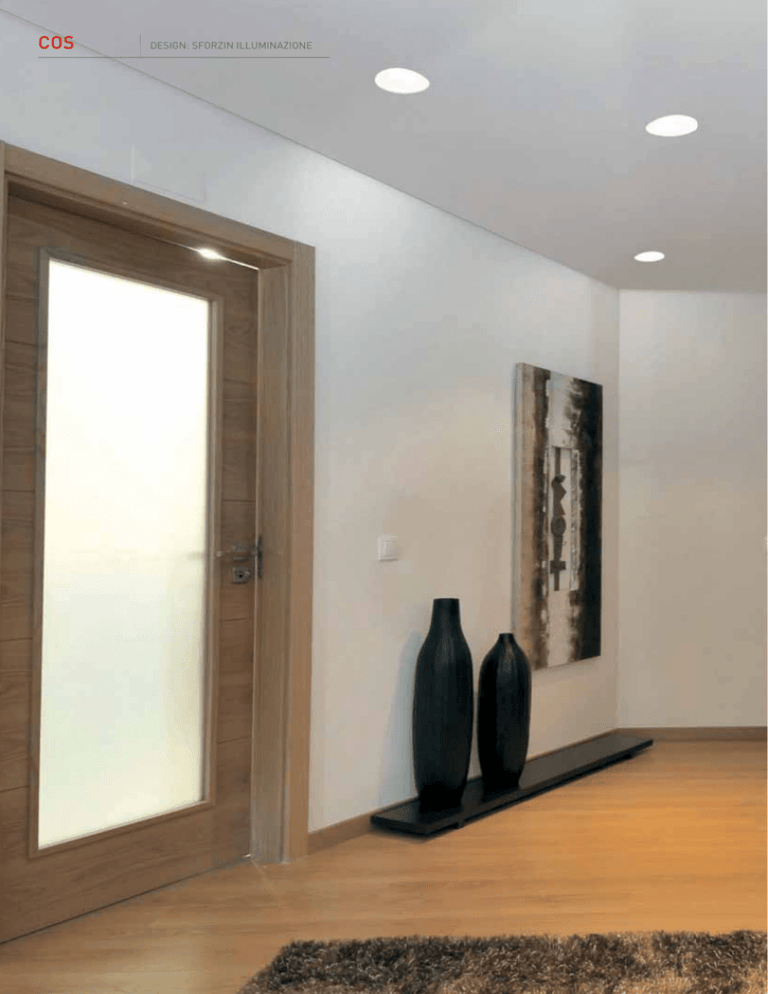

Lampada in gesso da incasso invisibile
per cartongessi con vetro di chiusura.
Dopo aver rasato a gesso il muro,
l’incasso risulta parte integrante
del muro stesso e può
essere tinteggiato.
- Apertura per installazione
122x122 mm.
Recessed light in plaster
for plasterboard.
Once the wall has been plastered
the recessed fitting will become an
integral part of the wall and can
be painted.
- Opening required for installation:
122x122 mm.
Unsichtbar werdende Lampe zum
Einlassen aus Gips, für Gipskarton.
Nachdem man die Wand gipsverputzt
hat, wird der Einsatz zu einem
integrierenden Bestandteil der Wand
und kann angestrichen werden.
- Installationsöffnung 122x122 mm.
Lámpara de yeso empotrada,
invisible, para tabiques de cartón yeso.
Después de haber enlucido el tabique,
el empotrado forma parte integrante
de la propia pared y se puede pintar.
- Apertura para la instalación
122x122 mm.
ипсовая лампа встраиваемая,
невидимая для гипсокартона.
2осле шпаклевки стены, корпус
светильника становится составной
частью самой стены и можно его
окрасить.
- Отверстие для установки
122x122 мм.
Omologazioni
Type-approvals
Zulassungen
Homologaciones
Омологации
( T173
)
( T173
)
( T173
)
( T173
T168 GU10
T173 LED
Portalampada incluso - Lamp holder included
Lampenfassung eingeschlossen
Portalámparas incluido - 2атрон лампы включается
Optional: moduli e alimentatore
Optional: modules and power supply unit.
Optional: Module und Netzteil
Opcional: módulos y fuente de alimentación
2о специальному заказу: модули и блок питания
Optional lampadine - Optional - Optional
Opción - Опция:
- T168 Alo 40W
Lampadina alogena 2800°K/Halogen light bulb 2800°K
- T173 Modulo led 7W - 3000°K
Modulo led 495 lumen-700mA/LED module 495 lumen-700mA
- T173 Modulo led 7W - 4000°K
Modulo led 525 lumen-700mA/LED module 525 lumen-700mA
- T173 LED DRIVER 8,4W
Led driver 8,4W-700mA
-T168 LED 7W - 3000°K
Lampadina led 450 lumen/LED light bulb 450 lumen
- T168 LED 7W - 6000°K
Lampadina led 500 lumen/LED light bulb 500 lumen
Vedi tabella fotometrica pag. 272 - 273 - 274 - 277/See photometric table on page 272 - 273 - 274 - 277
( T173
)
- T168 LED 6W - 3000°K
Lampadina led 380 lumen/LED light bulb 380 lumen
- T168 LED 6W - 6500°K
Lampadina led 420 lumen/LED light bulb 420 lumen
)
01
02
03
04
05
122 mm
122 mm
10/20 mm
Schema di montaggio
Assembly diagram
Montageplan
Esquema de montaje
хема монтажа
COS I 143
