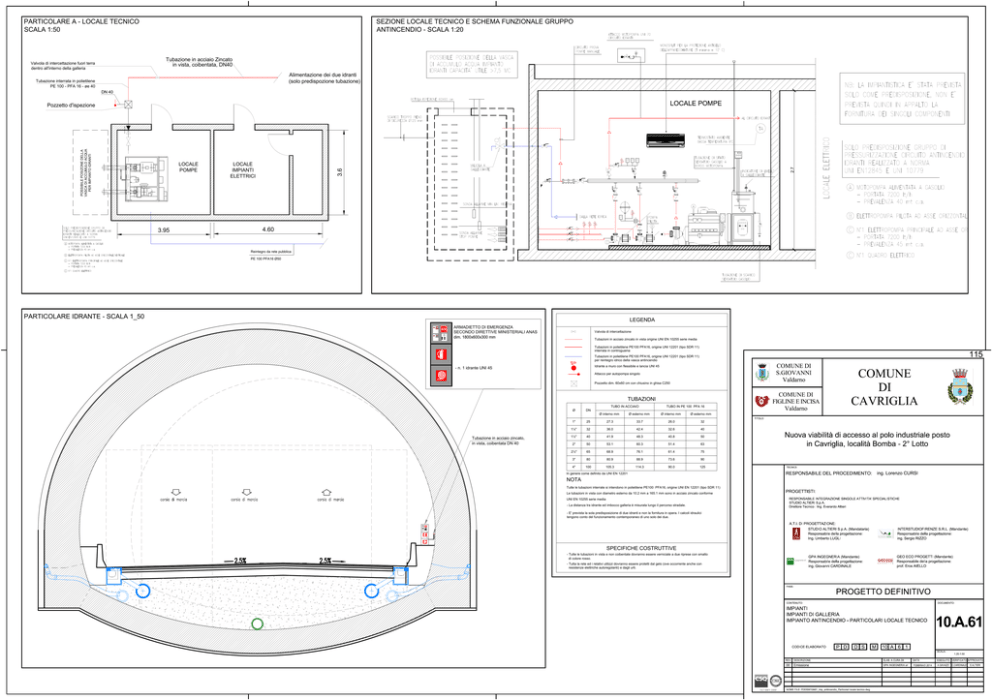

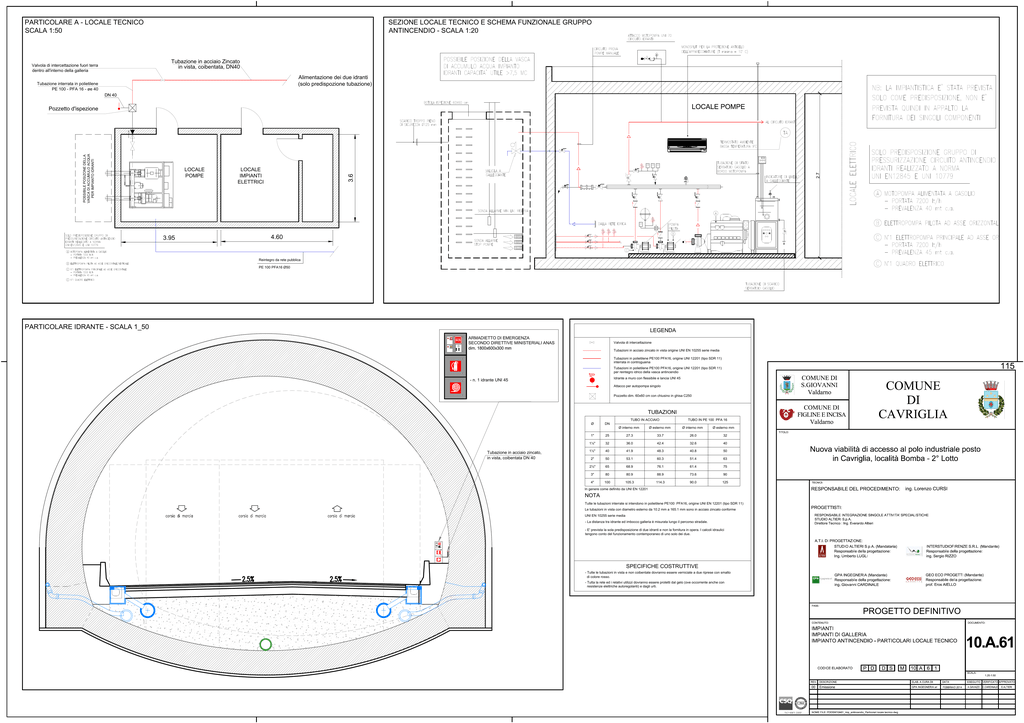

scala 1_50 sezione locale tecnico e schema funzionale gruppo ant

PARTICOLARE A - LOCALE TECNICO
SCALA 1:50
Valvola di intercettazione fuori terra
dentro all'interno della galleria
SEZIONE LOCALE TECNICO E SCHEMA FUNZIONALE GRUPPO
ANTINCENDIO - SCALA 1:20
Tubazione in acciaio Zincato
in vista, coibentata, DN40
Alimentazione dei due idranti
(solo predispozione tubazione)
Tubazione interrata in polietilene
3.95
LOCALE
IMPIANTI
ELETTRICI
2.7
LOCALE
POMPE
3.6
POSSIBILE POSIZONE DELLA
VASCA DI ACCUMULO ACQUA
PER IMPIANTO IDRANTI
Pozzetto d'ispezione
4.60
Reintegro da rete pubblica
PARTICOLARE IDRANTE - SCALA 1_50
LEGENDA
ARMADIETTO DI EMERGENZA
SECONDO DIRETTIVE MINISTERIALI ANAS
Valvola di intercettazione
Tubazioni in acciaio zincato in vista origine UNI EN 10255 serie media
Tubazioni in polietilene PE100 PFA16, origine UNI 12201 (tipo SDR 11)
interrata in controguaina
Tubazioni in polietilene PE100 PFA16, origine UNI 12201 (tipo SDR 11)
per reintegro idrico della vasca antincendio
Idrante a muro con flessibile e lancia UNI 45
- n. 1 idrante UNI 45
Attacco per autopompa singolo
Pozzetto dim. 60x60 cm con chiusino in ghisa C250
TUBAZIONI
TUBO IN ACCIAIO
TUBO IN PE 100 PFA 16
DN
1"
Tubazione in acciaio zincato,
in vista, coibentata DN 40
25
27.3
33.7
26.0
32
32
36.0
42.4
32.6
40
40
41.9
48.3
40.8
50
50
53.1
60.3
51.4
63
65
68.9
76.1
61.4
75
3"
80
80.9
88.9
73.6
90
4"
100
105.3
114.3
90.0
125
2"
In genere come definito da UNI EN 12201
NOTA
Tutte le tubazioni interrate si intendono in polietilene PE100 PFA16, origine UNI EN 12201 (tipo SDR 11)
Le tubazioni in vista con diametro esterno da 10.2 mm a 165.1 mm sono in acciaio zincato conforme
UNI EN 10255 serie media
- E' prevista la sola predisposizione di due idranti e non la fornitura in opera. I calcoli idraulici
tengono conto del funzionamento contemporaneo di uno solo dei due.
SPECIFICHE COSTRUTTIVE
- Tutte le tubazioni in vista e non coibentate dovranno essere verniciate a due riprese con smalto
di colore rosso.
- Tutta la rete ed i relativi utilizzi dovranno essere protetti dal gelo (ove occorrente anche con
resistenze elettriche autoregolanti) e dagli urti.
