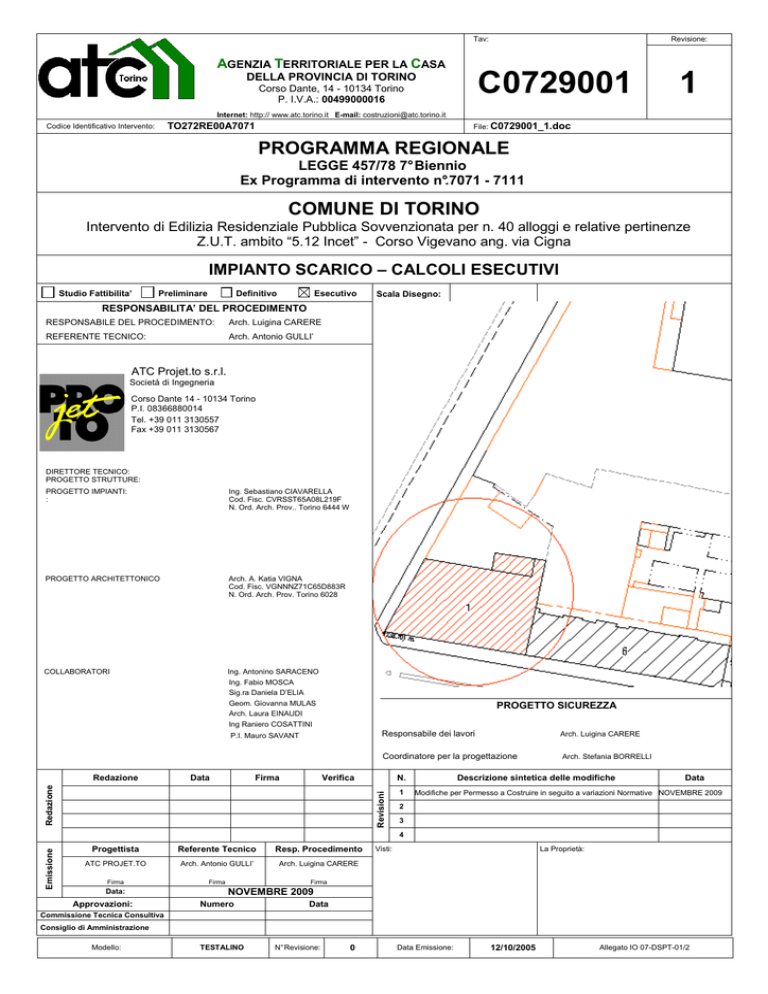

C0729001-Calcoli esecutivi impianti scarico 30

Tav:
Revisione:
AGENZIA TERRITORIALE PER LA CASA
C0729001
DELLA PROVINCIA DI TORINO
Corso Dante, 14 - 10134 Torino
P. I.V.A.: 00499000016
1
Internet: http:// www.atc.torino.it E-mail: [email protected]
TO272RE00A7071
Codice Identificativo Intervento:
File: C0729001_1.doc
PROGRAMMA REGIONALE
LEGGE 457/78 7° Biennio
Ex Programma di intervento n°.7071 - 7111
COMUNE DI TORINO
Intervento di Edilizia Residenziale Pubblica Sovvenzionata per n. 40 alloggi e relative pertinenze
Z.U.T. ambito “5.12 Incet” - Corso Vigevano ang. via Cigna
IMPIANTO SCARICO – CALCOLI ESECUTIVI
Studio Fattibilita’
Definitivo
Preliminare
Esecutivo
Scala Disegno:
RESPONSABILITA’ DEL PROCEDIMENTO
RESPONSABILE DEL PROCEDIMENTO:
Arch. Luigina CARERE
REFERENTE TECNICO:
Arch. Antonio GULLI’
ATC Projet.to s.r.l.
Società di Ingegneria
Corso Dante 14 - 10134 Torino
P.I. 08366880014
Tel. +39 011 3130557
Fax +39 011 3130567
DIRETTORE TECNICO:
PROGETTO STRUTTURE:
PROGETTO IMPIANTI:
:
Ing. Sebastiano CIAVARELLA
Cod. Fisc. CVRSST65A08L219F
N. Ord. Arch. Prov.. Torino 6444 W
PROGETTO ARCHITETTONICO
Arch. A. Katia VIGNA
Cod. Fisc. VGNNNZ71C65D883R
N. Ord. Arch. Prov. Torino 6028
COLLABORATORI
Ing. Antonino SARACENO
Ing. Fabio MOSCA
Sig.ra Daniela D’ELIA
Geom. Giovanna MULAS
Arch. Laura EINAUDI
Ing Raniero COSATTINI
PROGETTO SICUREZZA
P.I. Mauro SAVANT
Data
Firma
Arch. Luigina CARERE
Coordinatore per la progettazione
Arch. Stefania BORRELLI
Verifica
N.
Revisioni
Redazione
Redazione
Responsabile dei lavori
1
Descrizione sintetica delle modifiche
Data
Modifiche per Permesso a Costruire in seguito a variazioni Normative NOVEMBRE 2009
2
3
Emissione
4
Progettista
Referente Tecnico
Resp. Procedimento
ATC PROJET.TO
Arch. Antonio GULLI’
Arch. Luigina CARERE
Firma
Firma
Firma
Data:
Approvazioni:
Visti:
La Proprietà:
NOVEMBRE 2009
Numero
Data
Commissione Tecnica Consultiva
Consiglio di Amministrazione
Modello:
TESTALINO
N° Revisione:
0
Data Emissione:
12/10/2005
Allegato IO 07-DSPT-01/2
Agenzia Territoriale per la Casa della Provincia di Torino
Impianto Scarico Fognario – Calcoli Esecutivi
1
Pagina 2 di 6
PREMESSA
Oggetto della presente Relazione sono le verifiche esecutive relative agli impianti di scarico
fognario per acqua nere e bianche relative al nuovo edificio a 6 piani fuori terra più un piano
cantine, da edificarsi nell’area compresa tra Via Cigna e Corso Vigevano, area denominata “Ex
Incet”.
2
DATI DI PROGETTAZIONE ACQUE REFLUE
Il calcolo delle reti di scarico per acque reflue sarà effettuato secondo le indicazioni della
normativa:
− UNI EN 12056-2/2001 - Sistemi di scarico acque usate
La portata di scarico acque reflue dai vari apparecchi è riportata nel seguito secondo il prospetto
2 della succitata normativa, con Sistema I (riempimento delle tubazioni valutato al 50%, caso più
cautelativo):
Apparecchio
Lavabo, bidè
Doccia senza tappo
Doccia con tappo
Orinatoio con cassetta
Orinatoio con valvola di cacciata
Orinatoio a parete
Vasca da bagno
Lavello da cucina
Lavastoviglie (domestica)
Lavatrice, carico max. 6 kg
Lavatrice, carico max. 12 kg
WC, capacità cassetta 4,0 l
WC, capacità cassetta 6,0 l
WC, capacità cassetta 7,5 l
WC, capacità cassetta 9,0 l
Unità di scarico
DU (l/s)
0,5
0,6
0,8
0,8
0,5
0,2
0,8
0,8
0,8
0,8
1,5
1,8
2
2
2,5
Il coefficiente di frequenza K per il calcolo delle reti di scarico acque reflue è ottenuto dal
prospetto 3 pari a 0,5La portata di scarico dai vari apparecchi è riportata nel seguito secondo il
prospetto 2 della succitata normativa, con Sistema I (riempimento delle tubazioni valutato al
50%, caso più cautelativo):
Il calcolo della portata di scarico Qww è effettuato con la formula
Qww [l/s] =K (DU)^0,5
ed il valore ottenuto è messo a confronto con il valore massimo trasportabile dalla tubazione
prescelta, indicato dalla suddetta normativa, sia per le colonne di scarico che per i collettori sub
orizzontali.
Per il numero totale di apparecchi sanitari si rimanda ai calcoli dell’impianto idrosanitario.
Agenzia Territoriale per la Casa della Provincia di Torino
Pagina 3 di 6
Impianto Scarico Fognario – Calcoli Esecutivi
3
ELENCO RIASSUNTIVO DEGLI APPARECCHI SANITARI
Verifica Colonne di Scarico acque reflue
L’edificio è composto da 16 colonne di scarico, DN100, che raccolgono lo scarico proveniente
da 1 o 2 servizi igienici. Ciascun servizio igienico è composto da
o Doccia (0,6), lavabo (0,5), vaso (2), bidet (0,5), lavatrice (0,8) per un totale di 4,4 DU.
La verifica del dimensionamento della singola colonna è eseguita calcolando che su di essa
gravano al massimo n°2 servizi igienici per ciascun piano ovvero n°12 servizi igienici.
Per colonna che raccoglie due servizi:
DU colonna = n°12 appartamenti x 4,4 = 52,8
=> Qww = 0,5 (52,8)^0,5 = 3,63 [l/s]
Per colonna che raccoglie un servizio igienico:
DU colonna = n°6 appartamenti x 4,4 = 26,4
=> Qww = 0,5 (26,4)^0,5 = 2,57 [l/s]
Confrontando lo scarico ottenuto con la portata massima indicata dalla normativa sul prospetto
11, si osserva che il diametro prescelto soddisfa i requisiti indicati dalla normativa
14
0,8
11,2
40
0,8
32
0,8
2
0,8
1,6
40
1,5
60
40
0,8
32
Totale
Lavello
38
0,8
30,4
Orinatoio
Vasca
52
0,5
26
Lavapiatti
Doccia
52
0,5
26
Lavatrice
Bidet
52
2,5
130
Lavatoio
servizio
Lavabo
N° totale apparecchi
Unità di scarico singola
Unità di scarico totale
Lavello doppio
Apparecchi sanitari
Vaso
Verifica del Collettore di Scarico acque reflue
Le 16 colonne prima definite si incontrano al piano interrato su due rami pressoché uguali e
convergono verso il collettore stradale con una tubazione in PE DN200. La portata totale
dell’edificio è calcolata come di seguito esposto.
330
0,8
349
a cui corrisponde una portata totale Qww =K (US)^0,5 = 9,34 lt/s. La pendenza della rete
all’interno dell’edificio è stata mantenuta pari a 1,0%
Mettendo a confronto il valore col prospetto B.1 si osserva che il diametro prescelto DN200 con
grado di riempimento 50% e pendenza 1% è in grado di trasportare 14,2 l/s. Il tratto terminale
DN200 di raccordo al collettore in realtà avrà pendenza superiore al 3% come richiesto dalla
normativa SMAT e garantirà uno smaltimento superiore a 24 l/s.
Agenzia Territoriale per la Casa della Provincia di Torino
Pagina 4 di 6
Impianto Scarico Fognario – Calcoli Esecutivi
4
DATI DI PROGETTAZIONE ACQUE BIANCHE
Il calcolo delle reti di scarico per acque bianche o meteoriche sarà effettuato secondo le
indicazioni della normativa:
− UNI EN 12056-3/2001 - Sistemi di scarico acque usate
In base alla norma UNI 12056-3 la portata d’acqua meteorica è ottenibile con la seguente
formula:
Q=r xAxC
dove:
Q = portata acqua piovana raccolta [l/s]
r = intensità pluviometrica [l/sm2] = 0.022 l/sm2
A = superficie piana/inclinata di raccolta acque piovane, convergente sul collettore
fognario [m2]
C = coefficiente di assorbimento del suolo
L’intensità pluviometrica per Torino (dato fornito dall’Ufficio Idrografico del Po nel periodo
1951-1986) è stata stimata pari a 60 mm/h per evento, per cui il valore r sopra fissato risulta
cautelativo (corrispondente a circa 80 mm/hm2).
Il coefficiente di assorbimento C viene invece fissato pari a 1 per tutte le superfici pavimentate o
di copertura e pari a 0,7 per le superfici con terreno adibite a prato. La tabella successiva
riepiloga i risultati dei calcoli.
Zona
Superficie
raccolta
C
m2
Copertura Edificio
Percorsi pavimentati e passerella
Zone verdi
Totale allaccio acque bianche
550
300
380
1230
1
1
0,7
Portata acque bianche
l/s
l/min
m3/h
12,10
6,60
5,85
726,0
396,0
351,1
44
24
21
24,55
1.473,1
88
Verifica del collettore terminale
La rete di scarico acque bianche sarà stata realizzata con tubazioni in PVC rigido, con diametri
riportati sulle tavole planimetriche. I singoli rami ed il collettore terminale di immissione nella
rete fognaria comunale avranno calcolati in base alla velocità (mediante formula di Chezy)
ovvero:
v = χ *(R * i)0,5
Q=v*A
dove:
v = velocità dell’acqua nel collettore [m/s]
R = raggio idraulico (rapporto fra superficie A ed il contorno C della sezione bagnata) [m]
i = pendenza del collettore terminale [%]
χ = coefficiente d’attrito di Bazin = 87 (R)0,5 /(R0,5 + y)
y = coefficiente di scabrezza = 0,06 per PVC;
Q = portata acqua piovana scaricabile [l/s]
Agenzia Territoriale per la Casa della Provincia di Torino
Pagina 5 di 6
Impianto Scarico Fognario – Calcoli Esecutivi
La portata scaricabile dai collettori terminali è quindi calcolata con le suddette formule e messa a
confronto con la portata d’acqua piovana stimata al punto precedente.
Tratto di
Collettore
Tratto 3 (ramo FC)
Tratto 2 (ramo ED)
Tratto 1 (ramo AD)
Tratto 1 (ramo AD)
Tratto terminale
Diametro
collettore
Superficie
bagnata(*)
Contorno
bagnato(*)
R
i
v
mm
m2
m
m
%
m/s
l/s
l/min
m3/h
125
0,006
0,196
2,0%
125
0,006
0,196
150
0,009
0,236
200
0,016
0,314
200
0,016
0,314
0,031
0,031
0,038
0,050
0,050
1,6
1,6
1,8
2,2
2,7
10
10
16
34
42
598
598
964
2.043
2.503
36
36
58
123
150
50%
50%
(*) coefficiente di riempimento =
2,0%
2,0%
2,0%
3,0%
Portata scaricabile
Con la pendenza minima teorica del 3% è possibile fino a 42 l/s, sufficiente a smaltire una
portata d’acqua straordinaria (fattore di rischio 2).
(fine)
