montageanleitung

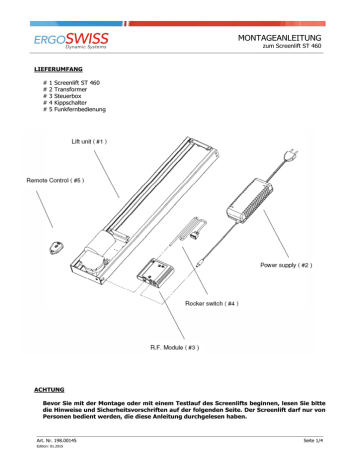

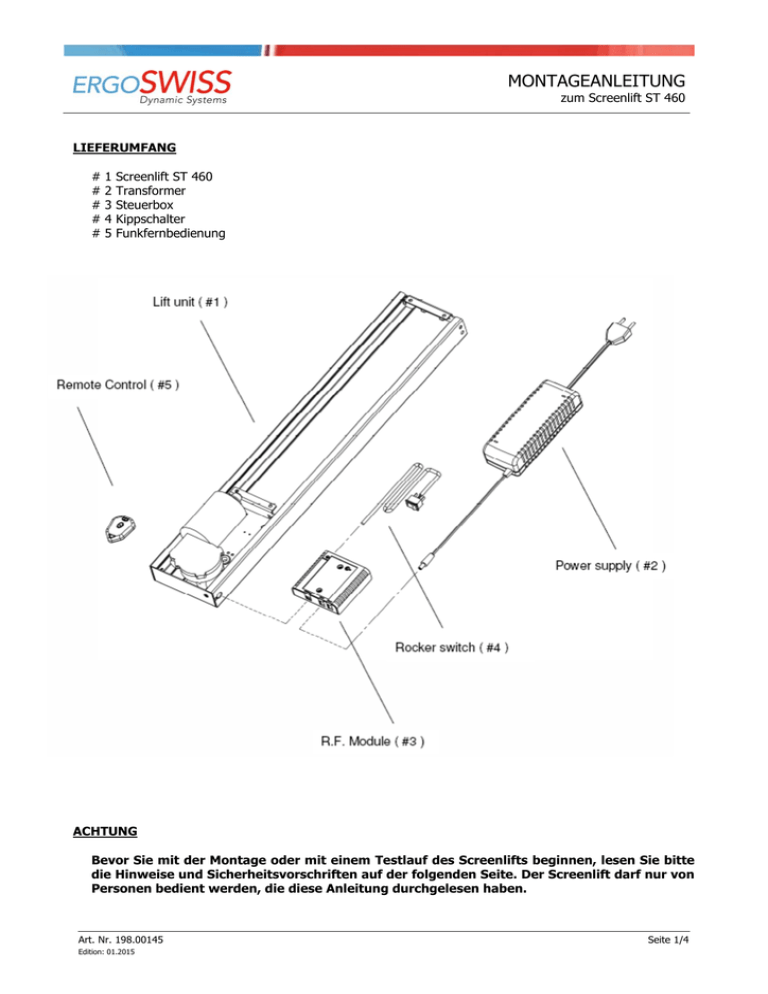

MONTAGEANLEITUNG
zum Screenlift ST 460
LIEFERUMFANG
#
#
#
#
#
1
2
3
4
5
Screenlift ST 460
Transformer
Steuerbox
Kippschalter
Funkfernbedienung
ACHTUNG
Bevor Sie mit der Montage oder mit einem Testlauf des Screenlifts beginnen, lesen Sie bitte
die Hinweise und Sicherheitsvorschriften auf der folgenden Seite. Der Screenlift darf nur von
Personen bedient werden, die diese Anleitung durchgelesen haben.
Art. Nr. 198.00145
Edition: 01.2015
Seite 1/4
MONTAGEANLEITUNG
SICHERHEITSHINWEISE
Die nachfolgenden Sicherheitshinweise sollen helfen die Benutzer vor Unfällen und den Screenlift vor Schäden zu schützen:
 Beachten Sie alle Sicherheitshinweise
 Heben Sie die Fernbedienung ausser Reichweite von Kindern auf
 Während des Hubvorganges ist drauf zu achten, dass keine Körperteile oder Kleider in den Funktionsraum des Screenliftes gelangen
 Beim Einbau in ein Möbel ist darauf zu achten, dass keine Klemmkanten und Quetschgefahren
entstehen, beachten Sie hierzu die Maschinenrichtlinien (CE – Kennzeichnung) und erstellen Sie
eine Risikoanalyse
 Während der Montage oder bei Demontagearbeiten am Screenlift ist der Antrieb auszustecken um
elektrische Schläge zu vermeiden
 Die Montage des Screenliftes, des Transformer's sowie der Steuerung ist nicht erlaubt an Standorten mit extremen Temperaturen (z.B. an einem Heizkörper oder einem Heizventilator, die Aufzählung ist nicht abschliessend)
 Um Schäden am Screenlift zu vermeiden, stellen Sie keine Gegenstände auf den Transformer, die
Steuerung oder die Stromkabel.
 Ziehen Sie den Netzstecker in den folgenden Situationen, wenn:
o das Stromkabel oder der Netzstecker beschädigt sind
o Flüssigkeit über den Screenlift, den Transformer oder die Steuereinheit geflossen ist
o der Screenlift, der Transformer oder die Steuereinheit mit Wasser in Berührung kam (auch
durch Regen)
o irgendwelche Reparaturen, Servicearbeiten oder Montagearbeiten am Screenlift vorgenommen werden
LIEFERUMFANG / FUNKTIONSKONTROLLE
Entfernen Sie die Verpackung und prüfen Sie, ob die Lieferung vollständig ist. Überprüfen Sie die Funktion
des Screenliftes. Gehen Sie dabei wie folgt vor (in Bezug zur Zeichnung auf Seite 1):
o Stecken Sie das Kabel des Screenliftes (#1: Lift unit) in die Steuerbox (#3: R.F. Module)
o Stecken Sie das Kabel des Transformers (#2: Power supply) in die Steuerbox (#3: R.F. Module)
o Stecken Sie das Kabel des Kippschalters (#4: Rocker switch) in die Steuerbox (#3: R.F. Module)
o Stecken Sie das Netzkabel des Transformers (#2: Power supply) ans Stromnetz
o Stellen Sie den Screenlift (#1: Lift unit) in eine vertikale Position
o Drücken Sie den Kippschalter (#4: Rocker switch), fahren Sie einige cm hoch und wieder zurück.
Der Kippschalter oder die Fernbedienung muss aus Sicherheitsgründen immer gedrückt werden. Ein
Loslassen des Schalters bewirkt den unmittelbaren Stopp des Screenlifts.
o Drücken Sie an der Fernbedienung (+) (#5: Remote control), fahren Sie einige cm hoch und wieder
zurück (-)
BITTE BEACHTEN SIE:
Während des Hub / Senkvorganges ist der Screenlift immer im Auge zu behalten, somit können Unfälle vermieden werden.
Art. Nr. 198.00145
Edition: 01.2015
Seite 2/4
MONTAGEANLEITUNG

MASSZEICHNUNG
EINBAU DES SCREENLIFTES
Befestigen Sie den Screenlift (#1: Lift unit) im Möbel aus dem der Bildschirm fahren soll. Benutzen
Sie die vorgesehenen Befestigungsbohrungen auf der Rückseite des Screenliftes (4x M6 Abstand 570
oder Montageschlitze im Abstand 512) Achten Sie darauf, dass die volle Hublänge ausgefahren werden kann
Falls Sie die universelle Montageplatte benötigen, montieren Sie diese an den dafür vorgesehenen
Gewinde M6 (Abstand 441) auf der Frontseite
Stecken Sie das Kabel des Screenliftes (#1: Lift unit) in die Steuerbox (#3: R.F. Module)
Stecken Sie das Kabel des Transformers (#2: Power supply) in die Steuerbox (#3: R.F. Module)
Stecken Sie das Kabel des Kippschalters (#4: Rocker switch) in die Steuerbox (#3: R.F. Module)
Stecken Sie das Netzkabel des Transformers (#2: Power supply) ans Stromnetz
Montieren Sie das zu hebende Element am Screenlift oder an die universellen Montageplatte
o
o
o
o
o
o
o

BITTE BEACHTEN SIE:
Dass während des Hubvorganges keine Körperteile oder Kleider in den Funktionsraum des
Screenliftes gelangen
Dass beim Einbau in ein Möbel keine Klemmkanten und Quetschgefahren entstehen, beachten Sie hierzu die Maschinenrichtlinien (CE – Kennzeichnung) und erstellen Sie eine
Risikoanalyse
Art. Nr. 198.00145
Edition: 01.2015
Seite 3/4
MONTAGEANLEITUNG
BEDIENUNG DES SCREENLIFTES
o
mit der Funkferndedienung (Frequenz )
 Durch drücken der Taste + fährt der Screenlift aus
 Durch drücken der Taste - fährt der Screenlift ein
Die Taste muss während des gesamten Hubvorganges gedrückt werden. Somit wird erreicht, dass die
Hubbewegung überwacht ist, und im Notfall sofort gestoppt werden kann
o
mit dem Kippschalter
 Durch drücken des Schalters nach oben fährt der Screenlift aus
 Durch drücken des Schalters nach unten fährt der Screenlift ein
Hubbewegung überwacht ist, und im Notfall sofort gestoppt werden kann
BITTE BEACHTEN SIE:
VERTRIEBSGESELLSCHAFT
Ergoswiss AG
Nöllenstrasse 15
9443 Widnau
Schweiz
T: 0041 71 727 06 70
F: 0041 71 727 06 79
M: [email protected]
www.ergoswiss.com
ÄNDERUNGEN VORBEHALTEN
Art. Nr. 198.00145
Edition: 01.2015
Seite 4/4
ASSEMBLY INSTRUCTIONS
to the Screenlift ST 460
PARTS INCLUDED WITH YOUR SCREENLIFT
#
#
#
#
#
1
2
3
4
5
Screen Lift ST 460
Power supply
Control box
Rocker switch
RF remote control
CAUTION
Before you begin any of the Installation procedures, read and follow the warnings and safety
instructions. Only person that read these instructions are allowed to operate the Screen lift.
Art. Nr. 198.00146
Edition: 01.2015
Page 1/4
SAFETY INSTRUCTIONS
Use the following safety guidelines to help protect your lift from potential damage and to ensure your own
personal safety.

Read an follow all safety instructions

Read all the installation instructions before testing or installing your lift

Keep remote control out of reach of children

To prevent bodily injury keep hands and clothing away from the lift while the lift is in operation

Before installing the lift or working with it’s connections, unplug the lift from the electrical shock

If the Lift is mounted in furniture, please take care that no clamping borders and no danger of
squeezing can be generated. Please watch the CEE Directions for machine and make a risk analysis

Do not install the lift, power supply or R.F. module in places subject to extreme temperatures for
example near a radiator, or heating vent

To avoid damaging the power supply, R.F. module and power cord, do not put anything on it or
place it where it could become damaged

Unplug the lift in the following conditions:
o When the power cord or plug is damaged or frayed
o If liquid has spilled into the lift, power supply or RF module
o If the lift, power supply or RF module has been exposed to rain or water
o If the lift exhibits a distinct change in performance, indicating a need for servicing
FUNCTION CONTROL
Remove all contents from packaging and compare with the listed parts. Test the function of the Screen lift
as follows: (refer to the sketch on page 1):
o Connect the cable of the Screen lift (# 1) to the control box (# 3)
o Connect the cable of the power supply (# 2) to the control box (# 3)
o Connect the cable of the rocker switch (# 4) to the control box (# 3)
o Connect the net cable of the power supply (# 2)
o Put the Screen lift (# 1) in an vertical position
o Press the rocker switch (# 4), drive a few centimetres up and back again. The switch has to be
pressed always due of security reasons. By releasing the switch, the screen lift will stop immediately
o Press the remote control (+) (# 5), drive a few centimetres up and back (-) again. The switch has
to be pressed always due of security reasons. By releasing the switch, the screen lift will stop immediately
PLEASE NOTE:
During the lifting process (up and down) the Screen lift has always been controlled by eye. If
there is a danger, the lift has to be stopped immediately.
Art. Nr. 198.00146
Edition: 01.2015
Page 2/4
MEASUREMENTS
INSATLLATION OF THE SCREENLIFT
o
o
o
o
o
o
o
Place the Screen lift (# 1) vertically (use a level) on the back panel of the cabinet in a location that
will allow full up and down movement of the TV. Use the intended fixing hole in the back side of the
Screen lift (4 screw nuts M6 in a distance of 570, or the assembly slots in a distance of 512)
By using the mounting bracket, fix it on the front side of the Screen lift. Use the 4 screw nuts M6 in
a distance of 441
Connect the cable of the Screen lift (# 1) to the control box (# 3)
Connect the cable of the power supply (# 2) to the control box (# 3)
Connect the cable of the rocker switch (# 4) to the control box (# 3)
Connect the net cable of the power supply (# 2)
Mount the TV (the lifting element) on the Screen lift (# 1) or and the mounting bracket
PLEASE TAKE CARE, THAT:
During operation, no hands and clothing can be kept in the function area of the Screen lift
No clamping borders and no danger of squeezing can be generated. Please watch the CEE
Directions for machine and make a risk analysis
Art. Nr. 198.00146
Edition: 01.2015
Page 3/4
OPERATION OF THE SCREENLIFT
o
Operated by the RF remote control (Frequency )
 By pressing the + button the Screenlift will drive up
 By pressing the – button the Screenlift will drive down
The button has to be pressed during the whole lifting or lowering process due of security reasons. By
releasing the switch, the screen lift will stop immediately
o
Operated by rocker switch
 By pressing the switch upside the Screenlift will drive up
 By pressing the switch downwards the Screenlift will drive down
PLEASE NOTE:
During operation (up and down) the Screen lift has always been controlled by eye. If there is
a danger, the lift has to be stopped immediately.
SALES ORGANISATION
Ergoswiss AG
Noellenstrasse 15
9443 Widnau
Switzerland
T: 0041 71 727 06 70
F: 0041 71 727 06 79
www.ergoswiss.com
The information in this document is subject to change without notice.
Art. Nr. 198.00146
Edition: 01.2015
Page 4/4
INSTRUCTIONS DE MONTAGE
pour le système Screenlift ST 460
ÉLÉMENTS FOURNIS
#
#
#
#
#
1
2
3
4
5
Screenlift ST 460
Transformateur
Boîtier de commande
Basculeur
Télécommande
ATTENTION
Avant le montage ou avant tout essai du système Screenlift, veuillez lire les instructions et
consignes de sécurité qui se trouvent sur la page suivante. Le système Screenlift ne doit être
utilisé que par des personnes ayant lu ces instructions.
Art. Nr. 198.00147
Edition: 01.2015
Page 1/4
REMARQUES RELATIVES À LA SÉCURITÉ
Les consignes de sécurité qui suivent sont destinées à prévenir tout accident et toute dégradation du
système Screenlift:

Respectez toutes les instructions de sécurité.

Conservez la télécommande hors de portée des enfants.

Lors de l’actionnement du système, veillez à ce qu’aucune partie du corps ni aucun vêtement ne
se trouvent dans l’espace de fonctionnement.

En cas d’intégration dans un meuble, veillez à éviter tout risque de pincement et de coincement.
Pour cela, respectez la Directive machines (marquage CE) et procédez à une analyse des risques.

Durant les travaux de montage ou de démontage du système Screenlift, débranchez l’entraînement
afin d’éviter tout risque de choc électrique.

Il est interdit de monter le système Screenlift, le transformateur et la commande dans des endroits
exposés à des températures extrêmes (par exemple près d’un radiateur ou d’un ventilateur chauffant – énumération non exhaustive).

Pour éviter d’endommager le système Screenlift, ne posez aucun objet sur le transformateur, la
commande ou les câbles électriques.

Débranchez la fiche secteur dans les situations suivantes:
o quand le câble électrique ou la fiche secteur sont abîmés
o quand du liquide a coulé sur le système Screenlift, le transformateur ou la commande
o quand le système Screenlift, le transformateur ou la commande ont été en contact avec de
l’eau (y compris de l’eau de pluie)
o pour procéder à de quelconques réparations et travaux d’entretien ou de montage sur le
système Screenlift
ÉLÉMENTS FOURNIS / CONTRÔLE DE FONCTIONNEMENT
Retirez les emballages et assurez-vous qu’il ne manque aucun élément. Vérifiez le fonctionnement du système Screenlift. Pour cela, procédez comme suit (en vous référant au schéma de la page 1):
o Branchez le câble du système Screenlift (# 1) dans le boîtier de commande (# 3).
o Branchez le câble du transformateur (# 2) dans le boîtier de commande (# 3).
o Branchez le câble du basculeur (# 4) dans le boîtier de commande (# 3).
o Branchez le câble secteur du transformateur (# 2) dans la prise de courant.
o Placez le système Screenlift (# 1) en position verticale.
o Appuyez sur le basculeur (# 4), montez quelqun centimètre et redescendez. Pour des raisons de
sécurité, le basculeur ou la télécommande doivent être maintenus en position enfoncée pour actionner le système. Lorsque vous relâchez l’interrupteur, le système Screenlift s’arrête immédiatement.
o Appuyez sur la télécommande (+) (# 5) pour monter quelqun centimètre, puis redescendez (-).
IMPORTANT:
Ne jamais quitter le système Screenlift des yeux lors du mouvement ascendant et descendant
afin d’éviter tout accident.
Art. Nr. 198.00147
Edition: 01.2015
Page 2/4
PLAN COTÉ
MONTAGE DU SYSTÈME SCREENLIFT
o
o
o
o
o
o
o
Fixez le système Screenlift (# 1) dans le meuble qui doit abriter l’écran. Utilisez les alésages prévus
à cet effet au dos du système Screenlift (4x M6, cote 570, ou fentes de montage, cote 512). Veillez
à ce que le système puisse sortir complètement.
Si vous avez besoin de la plaque de montage universelle, montez-la sur le filetage M6 (cote 441)
prévu à cet effet sur la façade.
Branchez le câble du système Screenlift (# 1) dans le boîtier de commande (# 3).
Branchez le câble du transformateur (# 2) dans le boîtier de commande (# 3).
Branchez le câble du basculeur (# 4) dans le boîtier de commande (# 3).
Branchez le câble secteur du transformateur (# 2) dans la prise de courant.
Montez l’élément à soulever sur le système Screenlift ou sur la plaque de montage universelle.
IMPORTANT:
Veillez à ce qu’aucune partie du corps ni aucun vêtement ne se trouvent dans l’espace de
fonctionnement du système Screenlift lors du mouvement.
En cas d’intégration dans un meuble, veillez à éviter tout risque de pincement et de coincement. Respectez pour cela la Directive machines (marquage CE) et procédez à une analyse des risques.
Art. Nr. 198.00147
Edition: 01.2015
Page 3/4
UTILISATION DU SYSTÈME SCREENLIFT
o
À l’aide de la télécommande (fréquence)
 Appuyez sur la touche + pour faire sortir le système Screenlift.
 Appuyez sur la touche - pour rentrer le système Screenlift.
La touche doit être maintenue enfoncée durant tout le déplacement. Cela permet de surveiller la
course et de l’arrêter immédiatement en cas de problème.
o
À l’aide du basculeur
 Appuyez vers le haut pour faire sortir le système Screenlift.
 Appuyez vers le bas pour rentrer le système Screenlift.
IMPORTANT:
DISTRIBUTION
Ergoswiss AG
Nöllenstrasse 15
CH-9443 Widnau
Suisse
T: 0041 71 727 06 70
F: 0041 71 727 06 79
www.ergoswiss.com
SOUS RÉSERVE DE MODIFICATIONS
Art. Nr. 198.00147
Edition: 01.2015
Page 4/4
ISTRUZIONI DI MONTAGGIO
per Screenlift ST 460
DOTAZIONE
#
#
#
#
#
1
2
3
4
5
Screenlift ST 460
Trasformatore
Centralina
Interruttore basculante
Telecomando a onde radio
ATTENZIONE
Prima di procedere al montaggio o alla prova dello Screenlift, si raccomanda di leggere le indicazioni e disposizioni di sicurezza riportate nella pagina successiva. Lo Screenlift deve essere
azionato esclusivamente da persone che abbiano letto attentamente le presenti istruzioni.
Art. Nr. 198.00148
Edition: 01.2015
pag. 1/4
INDICAZIONI DI SICUREZZA
Le seguenti indicazioni di sicurezza servono ad aiutare gli utenti a prevenire infortuni e a proteggere lo
Screenlift da danni:

Osservare tutte le indicazioni di sicurezza.

Conservare il telecomando fuori dalla portata dei bambini.

Durante la fase di sollevamento, prestare attenzione affinché né parti del corpo né capi di vestiario
entrino nel raggio di azione dello Screenlift.

Integrando il sistema in un mobile, verificare che non si formino bordi con rischio di impigliamento
o pericoli di schiacciamento; al riguardo osservare le Direttive macchine (marcatura CE) e provvedere all’analisi dei rischi.

Durante i lavori di montaggio o smontaggio sullo Screenlift, scollegare l’apparecchio per evitare
scosse elettriche.

Non è consentito montare lo Screenlift, il trasformatore e neanche la centralina su siti soggetti a
temperature eccessive (ad esempio su un termosifone o termoventilatore; l’elenco non è esaustivo).

Per evitare che lo Screenlift subisca danni, non collocare nessun oggetto sul trasformatore, sulla
centralina o sul cavo.

Togliere subito la spina dalla rete elettrica se:
o il cavo e/o la spina risultano danneggiati
o dei liquidi sono caduti sullo Screenlift, sul trasformatore o sulla centralina
o lo Screenlift, il trasformatore o la centralina sono entrati in contatto con l’acqua (intesa anche
l’acqua piovana)
o sono in corso dei lavori di riparazione, manutenzione o montaggio sullo Screenlift.
DOTAZIONE/CONTROLLO DEL FUNZIONAMENTO
Rimuovere l’imballaggio e verificare se la fornitura è completa e integra. Verificare il funzionamento dello
Screenlift, procedendo come segue (con riferimento all’illustrazione a pag. 1):
o Inserire il cavo dello Screenlift (# 1) nella centralina (# 3).
o Inserire il cavo nel trasformatore (# 2) della centralina (# 3).
o Inserire il cavo dell’interruttore basculante (# 4) nella centralina (# 3).
o Inserire il cavo di alimentazione del trasformatore (# 2) nella presa di rete.
o Posizionare lo Screenlift (# 1) in verticale.
o Premere l’interruttore basculante (# 4), far muovere il dispositivo alcuni cm verso l’alto e tornare
indietro. Per motivi di sicurezza bisogna sempre tenere premuto l’interruttore basculante o il telecomando; in caso contrario lo Screenlift si arresta immediatamente.
o Premere il telecomando (+) (# 5), far muovere il dispositivo alcuni cm verso l’alto e tornare indietro
(-).
ATTENZIONE:
Durante il sollevamento/l’abbassamento, tenere sempre sotto controllo lo Screenlift in modo
da evitare infortuni.
Art. Nr. 198.00148
Edition: 01.2015
pag. 2/4
DISEGNO QUOTATO
MONTAGGIO A INCASSO DELLO SCREENLIFT
o
o
o
o
o
o
o
Fissare lo Screenlift (# 1) nel mobile che ospita lo schermo da muovere. A tal fine usare i fori di
fissaggio previsti sul retro dello Screenlift (4 fori M6, passo 570, oppure fessure di montaggio con
passo 512). Assicurarsi che la corsa possa compiersi sull’intera lunghezza.
Se è necessaria la piastra di montaggio universale, avvitarla all’apposito filetto M6 (passo 441) sulla
parte frontale.
Inserire il cavo dello Screenlift (# 1) nella centralina (# 3)
Inserire il cavo nel trasformatore (# 2) della centralina (# 3)
Inserire il cavo dell’interruttore basculante (#4) nella centralina (# 3)
Inserire il cavo del trasformatore (# 2) alla presa di corrente
Montare ora l’elemento da sollevare sullo Screenlift o sulla piastra universale.
ATTENZIONE:
Durante il sollevamento nessuna parte del corpo e nemmeno capi di vestiario devono entrare nel raggio di azione dello Screenlift;
Integrando il sistema in un mobile, verificare che non si formino bordi con rischio di impigliamento o pericoli di schiacciamento. Al riguardo osservare le Direttive macchine (marcatura CE) e provvedere all’analisi dei rischi.
Art. Nr. 198.00148
Edition: 01.2015
pag. 3/4
COMANDO DELLO SCREENLIFT
o
Con il telecomando (a radiofrequenza)
 Premendo il pulsante +, lo Screenlift si solleva
 Premendo il pulsante –, lo Screenlift si abbassa
Bisogna tener premuto il pulsante per l’intera durata della corsa. Ciò consente di sorvegliare l’operazione e intervenire subito arrestandola, in caso d’emergenza.
o
Con l’interruttore basculante
 Premendo l’interruttore verso l’alto, lo Screenlift si solleva
 Premendo l’interruttore verso il basso, lo Screenlift si abbassa
Bisogna tener premuto l’interruttore per l’intera durata della corsa. Ciò consente di sorvegliare l’operazione e intervenire subito arrestandola, in caso d’emergenza.
ATTENZIONE:
DISTRIBUTORE
Ergoswiss AG
Nöllenstrasse 15
CH-9443 Widnau
Svizzera
T: 0041 71 727 06 70
F: 0041 71 727 06 79
www.ergoswiss.com
CON RISERVA DI MODIFICHE
Art. Nr. 198.00148
Edition: 01.2015
pag. 4/4
MONTAGEANLEITUNG
zum Screenlift ST 700A und 1000A
LIEFERUMFANG
#
#
#
#
#
1
2
3
4
5
Screenlift ST 1000A / ST 700A
Klappenöffner
Befestigungsschienen vertikal
Befestigungsschienen horizontal (nur bei ST 1000A)
Steuerbox
Art. Nr. 198.00155
Edition: 01.2015
#
#
#
#
#
6 Funkferbedienung
7 Netzkabel
8 Transformer Halterung
9 Kippschalter
10 Transformer
Seite 1/8
MONTAGEANLEITUNG
ACHTUNG
Bevor Sie mit der Montage oder mit einem Testlauf des Screenlifts beginnen, lesen Sie bitte
die Hinweise und Sicherheitsvorschriften auf dieser Seite. Der Screenlift darf nur von Personen bedient werden, die diese Anleitung durchgelesen haben.
SICHERHEITSHINWEISE
Die nachfolgenden Sicherheitshinweise sollen helfen die Benutzer vor Unfällen und den Screenlift vor Schäden zu schützen:

Beachten Sie alle Sicherheitshinweise

Heben Sie die Fernbedienung außer Reichweite von Kindern auf

Während des Hubvorganges ist drauf zu achten, dass keine Körperteile oder Kleider in den Funktionsraum des Screenliftes gelangen

Beim Einbau in ein Möbel ist darauf zu achten, dass keine Klemmkanten und Quetschgefahren
entstehen, beachten Sie hierzu die Maschinenrichtlinien (CE – Kennzeichnung) und erstellen Sie
eine Risikoanalyse

Während der Montage oder bei Demontagearbeiten am Screenlift ist der Antrieb auszustecken um
elektrische Schläge zu vermeiden

Die Montage des Screenliftes, des Transformer's sowie der Steuerung ist nicht erlaubt an Standorten mit extremen Temperaturen (z.B. an einem Heizkörper oder einem Heizventilator, die Aufzählung ist nicht abschließend)

Um Schäden am Screenlift zu vermeiden, stellen Sie keine Gegenstände auf den Transformer, die
Steuerung oder die Stromkabel.

Ziehen Sie den Netzstecker in den folgenden Situationen, wenn:
o das Stromkabel oder der Netzstecker beschädigt sind
o Flüssigkeit über den Screenlift, den Transformer oder die Steuereinheit geflossen ist
o der Screenlift, der Transformer oder die Steuereinheit mit Wasser in Berührung kam (auch
durch Regen)
o irgendwelche Reparaturen, Servicearbeiten oder Montagearbeiten am Screenlift vorgenommen werden
Art. Nr. 198.00155
Edition: 01.2015
Seite 2/8
MONTAGEANLEITUNG
LIEFGERUMFANG / FUNKTIONSKONTROLLE
Entfernen Sie die Verpackung und prüfen Sie, ob die Lieferung vollständig ist. Überprüfen Sie die Funktion
des Screenliftes. Gehen Sie dabei wie folgt vor (in Bezug zur Zeichnung auf Seite 1):
o Stecken Sie das Kabel des Screenlifts (# 1) in die Steuerbox (# 5)
o Stecken Sie das Kabel der Steuerbox (# 5) in den Transformer (# 10)
o Stecken Sie das Kabel des Kippschalters (# 9) in die Steuerbox (# 5)
o Stecken Sie das Netzkabel des Transformers (# 10) ans Stromnetz
o Stellen Sie den Screenlift in eine vertikale Position
o Drücken Sie den Kippschalter, fahren Sie einige cm hoch und wieder zurück. Der Kippschalter oder
die Fernbedienung muss aus Sicherheitsgründen immer gedrückt werden. Ein Loslassen des Schalters bewirkt den unmittelbaren Stopp des Screenlifts.
o Drücken Sie Die Fernbedienung (+), fahren Sie einige cm hoch und wieder zurück (-)
MASSZEICHNUNG ST 1000A
Art. Nr. 198.00155
Edition: 01.2015
Seite 3/8
MONTAGEANLEITUNG
MASSZEICHNUNG ST 700A
Art. Nr. 198.00155
Edition: 01.2015
Seite 4/8
MONTAGEANLEITUNG
EINBAU DES SCREENLIFTES
o
o
o
o
Befestigen Sie den Screenlift (# 1) im Möbel aus dem der Bildschirm fahren soll. Benutzen Sie die
vorgesehenen 8 Befestigungsbohrungen an den Seiten des Screenliftes. Achten Sie darauf, dass die
volle Hublänge ausgefahren werden kann. Der Screenlift muss mindestens 4 mm unterhalb der Möbelkante eingebaut werden. Der Screenlift muss vertikal (benutzen Sie eine Wasserwage) im Möbel
eingebaut werden.
Befestigen Sie den Transformer (# 10) mit dem Transformerhalter (#8). Bitte beachten Sie die
Zeichnung auf Seite 1, der Transformer soll rechts vom Screenlift montiert werden.
Befestigen Sie die Steuerbox (# 5) neben dem Transformer (# 10), Achten Sie darauf, dass die Kabel
genügend Raum haben und sich nicht verfangen können.
Um den Kippschalter zu befestigen müssen Sie eine Bohrung an der von Ihnen gewünschten Stelle
anbringen und den Kippschalter einpressen. Achten Sie darauf, dass die Kabel genügend Raum haben und sich nicht verfangen können. Befestigen Sie diese mit Kabelklemmen.
o
o
o
o
Stecken Sie das Kabel des Transformers (# 10) in die Steuerbox (# 5).
Stecken Sie das Kabel des Kippschalters (# 9) in die Steuerbox (# 5).
Stecken Sie das Netzkabel des Transformers (# 10) ans Stromnetz.
Überprüfen Sie den Hubvorgang, indem Sie die höchste Position anfahren.
o
o
Schieben Sie die TV Befestigungsleisten (# 4) über die Befestigungsschienen (# 3).
Richten Sie die TV Befestigungsleisten auf ihren TV aus und befestigen Sie den TV an den Leisten,
Achten Sie darauf, dass der TV zentrisch an den Schienen montiert ist.
o
o
Fahren Sie den Screenlift (# 1) in seine höchste Position.
Plazieren Sie den TV an der für Sie besten Position und Schrauben Sie die Befestigungsschienen am
Screenlift fest.
Fahren Sie den Screenlift mit dem montierten TV nach unten. Achten Sie darauf, dass der TV nirgends ansteht und dass er komplett im Möbel einfährt.
o
o
Befestigen Sie den Klappenöffner (# 2) im Schlitz am Screenlift mit dem gebogenen Bügel in Richtung Frontseite. Der Klappenöffner muss über dem TV stehen.
o
Fahren Sie noch einmal in die höchste Position und ziehen Sie alle Schrauben mit einem Schlüssel
fest.
Als Grundlage für diese Anleitung dient der typische Einbau in einem Schrank.
BITTE BEACHTEN SIE:
Dass während des Hubvorganges keine Körperteile oder Kleider in den Funktionsraum des
Screenliftes gelangen
Dass beim Einbau in ein Möbel keine Klemmkanten und Quetschgefahren entstehen, beachten Sie hierzu die Maschinenrichtlinien (CE – Kennzeichnung) und erstellen Sie eine
Risikoanalyse
Art. Nr. 198.00155
Edition: 01.2015
Seite 5/8
MONTAGEANLEITUNG
INBETRIEBNAHME DER FUNKFERNBEDIENUNG
INSTALLATION
o
o
o
o
Verbinden Sie den Transformer und den Screenlift mit der Steuerbox. Zwei unterschiedliche Steckergrössen verhindern ein falsches Anschließen.
Sobald das erledig ist, leuchte eine blaue LED
Drücken Sie die Auf- bzw. Abwärtstaste der Funkfernbedienung und der Screenlift
wird sich bewegen.
Die Taste muss während des gesamten Hubvorganges gedrückt werden. Somit wird
erreicht, dass die Hubbewegung überwacht ist und im Notfall sofort gestoppt werden
kann
ANLERNEN
o
Wenn die Steuerbox beim drücken der Tasten der Funkfernbedienung nicht anspricht,
setzten Sie die Steuerbox zurück (Reset). Danach programmieren Sie die Funkfernbedienung und die Steuerbox gemeinsam
PROGRAMMIEREN
o
o
o
o
o
Drücken Sie den Anlernknopf an der Steuerbox für weniger als 1 Sekunde
Drücken Sie eine der Tasten an der Funkfernbedienung
Das rote Licht beginnt zu blinken
Drücken Sie nochmals eine der beiden Tasten der Funkfernbedienung und die rote
LED löscht
Die Funkfernbedienung und Steuerbox sind nun programmiert und aufeinander abgestimmt.
RESET
o
Art. Nr. 198.00155
Edition: 01.2015
Drücken und halten Sie den Anlernknopf (Learner button) an der Steuerbox für 10
Sekunden (der Reset ist erfolgt sobald die rote LED löscht)
Seite 6/8
MONTAGEANLEITUNG
BEDIENUNG MIT DEM KIPPSCHALTER
o
o
Durch drücken des Schalters nach oben fährt der Screenlift aus
Durch drücken des Schalters nach unten fährt der Screenlift ein
Hubbewegung überwacht ist und im Notfall sofort gestoppt werden kann
BITTE BEACHTEN SIE:
ANPASSEN DER HUBHÖHE
Anpassen der unteren Endlage:
Die untere Endlage kann beliebig eingestellt werden, falls der Screenlift nicht ganz eingefahren werden soll.
1. Entfernen Sie die zwei Abdeckungen
2. Nehmen Sie einen 6-Kant-Schlüssel um die
Schraube am Kabelgleiter zu lösen. Schieben Sie
den Gleiter zur gewünschten Position und ziehen
Sie die Schraube wieder an.
3. Montieren Sie die zwei Abdeckungen wieder
Art. Nr. 198.00155
Edition: 01.2015
Seite 7/8
MONTAGEANLEITUNG
Anpassen der oberen Endlage:
Die obere Endlage kann beliebig eingestellt werden, falls der Screenlift nicht ganz ausgefahren werden
soll.
Nehmen Sie einen 6-Kant-Schlüssel zum die
Schraube
am
Kabelgleiter
zu
lösen.
Verschieben
Sie
den
Kabelgleiter
zur
gewünschten Position und ziehen Sie die
Schraube wieder an.
VERTRIEBSGESELLSCHAFT
Ergoswiss AG
Nöllenstrasse 15
9443 Widnau
Schweiz
T: 0041 71 727 06 70
F: 0041 71 727 06 79
www.ergoswiss.com
ÄNDERUNGEN VORBEHALTEN
Art. Nr. 198.00155
Edition: 01.2015
Seite 8/8
to the Screenlift ST 700A and 1000A
PARTS INCLUDED WITH YOUR SCREENLIFT
#
#
#
#
#
1
2
3
4
5
Lid lifter
Lift brackets
TV mounting brackets ( ST 1000A only)
R.F. Module
Art. Nr. 198.00156
Edition: 01.2015
#
#
#
#
#
6 Remote control
7 AC input wire
8 Power supply bracket
9 Rocker switch
10 Power supply
Page 1/8
CAUTION
Before you begin any of the Installation procedures, read and follow the warnings and safety
instructions. Only person that read these instructions are allowed to operate the Screen lift.
SAFETY INSTRUCTIONS
Use the following safety guidelines to help protect your lift from potential damage and to ensure your own
personal safety.

Read and follow all safety instructions

Read all the installation instructions before testing or installing your lift

Keep remote control out of reach of children

To prevent bodily injury keep hands and clothing away from the lift while it is in operation

Before installing the lift or working with it’s connections, unplug the lift from the electrical shock

If the Lift is mounted in furniture, please take care that no clamping borders and no danger of
squeezing can be generated. Please watch the CEE Directions for machine and make a risk analysis

Do not install the lift, power supply or R.F. module in places subject to extreme temperatures for
example near a radiator, or heating vent

To avoid damaging the power supply, R.F. module and power cord, do not put anything on it or
place it where it could become damaged

Unplug the lift in the following conditions:
o When the power cord or plug is damaged or frayed
o If liquid has spilled into the lift, power supply or RF module
o If the lift, power supply or RF module has been exposed to rain or water
o If the lift exhibits a distinct change in performance, indicating a need for servicing
Art. Nr. 198.00156
Edition: 01.2015
Page 2/8
FUNCTION CONTROL
Remove all contents from packaging and compare with the listed parts. Test the function of the Screen lift
as follows: (refer to the sketch on page 1):
o Connect the cable of the Screen lift (# 2) to the control box (# 3)
o Connect the cable of the control box (# 3) to the power supply (# 4)
o Connect the cable of the rocker switch to the control box (# 3)
o Connect the net cable of the power supply (# 4)
o Put the Screen lift (# 2) in an vertical position
o Press the rocker switch, drive a few centimetres up and back again. The switch has to be pressed
always due of security reasons. By releasing the switch, the screen lift will stop immediately
o Press the remote control (+), drive a few centimetres up and back (-) again. The switch has to be
pressed always due of security reasons. By releasing the switch, the screen lift will stop immediately
PLEASE NOTE:
During the lifting process (up and down) the Screen lift has always been controlled by eye. If
there is a danger, the lift has to be stopped immediately.
MAIN MEASURES ST 100A
Art. Nr. 198.00156
Edition: 01.2015
Page 3/8
MAIN MEASURES, ST 700A
Art. Nr. 198.00156
Edition: 01.2015
Page 4/8
ASSEMBLY OF THE SCREENLIFT
o
o
o
o
Place the Screen lift (# 1) vertically (use a level) on the back panel of the cabinet in a location that
will allow full up and down movement of the TV. Use the intended fixing hole on the sides of the
Screen lift. The Screen lift has to be mounted about 4mm below the furniture border.
Attach the power supply (# 10) with the power supply bracket (#8). Please follow the drawing on
page 1, the power supply needs to be mounted on the right side of the Screen lift.
Attach the R.F. module (# 5) next to the power supply (# 10). Take care that the wires have enough
space that they cannot get caught.
To attach the Rocker Switch (# 9), you have to drill a hole at the designated position. Than press
the Rocker Switch in. Take care that the wires have enough space that they cannot get caught.
Attach the wires with cable clips.
o
o
o
o
Connect the cable of the control box (# 3) to the power supply (# 10)
Connect the cable of the rocker switch to the control box (# 5)
Connect the net cable of the power supply (# 10)
Move the TV mounting brackets (# 4) above the Lift brackets (# 3).
o
Adjust the TV mounting brackets for your TV and attach it to the TV. Make sure the TV is attached
centrically to the mounting brackets.
Drive the Screen lift (# 1) to its upper position.
o
o
o
Place the TV on wanted position and attach the lift brackets to the Screen lift.
Drive down the Screen lift with the attacked TV. Take care that the TV cannot get jammed somewhere and that it breaks in completely to the furniture.
o
Attach the Lid lifter (# 2) with the bended end to the direction of the front side into the groove of
the Screen lift. The Lid lifter has to stand over the TV.
o
Drive again to the upper position an tight all screws.
Background for this direction is the characteristic of the assembly into a cabinet.
PLEASE TAKE CARE, THAT:
During operation, no hands and clothing can be kept in the function area of the Screen lift
No clamping borders and no danger of squeezing can be generated. Please watch the CEE
Directions for machine and make a risk analysis
Art. Nr. 198.00156
Edition: 01.2015
Page 5/8
USER INSTRUCION, RF REMOTE SYSTEM
INSTALLATION
o
o
o
o
Connect the power supply and the motor unit to the remote receiver. Two different
plug sizes make this connection only possible to make it in the right way
After having connected the plugs, the blue light will be light.
Push the emitter buttons and the motor unit will move up and down.
The button has to be pushed while the Screen lift is operating.
LEARNING
o
If the remote receiver does not respond when pushing the emitter buttons, reset the
receiver. After that, code the emitter an receiver together again.
o
o
o
o
o
Push the learner button on the receiver for less than 1 second
Push one of the emitter buttons
The red light will start flashing
Pus one oft he emitter buttons again and the red light will turn off
The units now are ceded together with a unique code
o
Push and hold down the learner button on the receiver for 10 seconds. (will be reset
when the red light turns off)
CODING
RESET
Art. Nr. 198.00156
Edition: 01.2015
Page 6/8
OPERATED BY ROCKER SWITCH
o By pressing the switch upside the Screenlift will drive up
o By pressing the switch downwards the Screenlift will drive down
PLEASE NOTE:
During operation (up and down) the Screen lift has always been controlled by eye. If there is
a danger, the lift has to be stopped immediately.
ADJUSTING THE STROKE LENGTH OF THE LIFT
Adjusting the bottom stop
The bottom stop can be adjusted to any prefferred height, e.g. if you do not want the lift to go all the way
down into the cabinet.
1. Remove the 2 covers
2. Use an allen key to loosen the screw of the wire
glider. Move the glider to the preferred
position and tighten the screw securely again.
3. Mount the 2 covers again.
Art. Nr. 198.00156
Edition: 01.2015
Page 7/8
Adjusting the top stop
The top stop can be adjusted to any preferred height, e.g. if you do not want the lift to go all the way out of
the cabinet.
Use an allen key to loosen the screw of the
wire glider. Move the glider to the preferred
position and tighten the screw securely again.
SALES ORGANISATION
Ergoswiss AG
Nöllenstrasse 15
9443 Widnau
Schweiz
T: 0041 71 727 06 70
F: 0041 71 727 06 79
www.ergoswiss.com
The information in this document is subject to change without notice.
Art. Nr. 198.00156
Edition: 01.2015
Page 8/8
du système Screenlift ST 700A et 1000A
ÉLÉMENTS FOURNIS
# 1 Screenlift ST 1000A / ST 700A
# 2 Dispositif d’ouverture du clapet
# 3 Rails de fixation verticaux
# 4 Rails de fixation horizontaux (uniquement pour le modèle
ST 1000A)
# 5 Boîtier de commande
Art. Nr. 198.00158
Edition: 01.2015
#
#
#
#
#
6 Télécommande
7 Câble secteur
8 Fixation du transformateur
9 Basculeur
10 Transformateur
Page 1/8
ATTENTION
Avant le montage ou avant tout essai du système Screenlift, veuillez lire les instructions et
consignes de sécurité qui se trouvent sur cette page. Le système Screenlift ne doit être utilisé
que par des personnes ayant lu ces instructions.
REMARQUES RELATIVES À LA SÉCURITÉ
Les consignes de sécurité qui suivent sont destinées à prévenir tout accident et toute dégradation du
système Screenlift:

Respectez toutes les instructions de sécurité.

Conservez la télécommande hors de portée des enfants.

Lors de l’actionnement du système, veillez à ce qu’aucune partie du corps ni aucun vêtement ne
se trouvent dans l’espace de fonctionnement.

En cas d’intégration dans un meuble, veillez à éviter tout risque de pincement et de coincement.
Pour cela, respectez la Directive machines (marquage CE) et procédez à une analyse des risques.

Durant les travaux de montage ou de démontage du système Screenlift, débranchez l’entraînement
afin d’éviter tout risque de choc électrique.

Il est interdit de monter le système Screenlift, le transformateur et la commande dans des endroits
exposés à des températures extrêmes (par exemple près d’un radiateur ou d’un ventilateur chauffant – énumération non exhaustive).

Pour éviter d’endommager le système Screenlift, ne posez aucun objet sur le transformateur, la
commande ou les câbles électriques.

Débranchez la fiche secteur dans les situations suivantes:
o quand le câble électrique ou la fiche secteur sont abîmés
o quand du liquide a coulé sur le système Screenlift, le transformateur ou la commande
o quand le système Screenlift, le transformateur ou la commande ont été en contact avec de
l’eau (y compris de l’eau de pluie)
o pour procéder à de quelconques réparations et travaux d’entretien ou de montage sur le
système Screenlift
Art. Nr. 198.00158
Edition: 01.2015
Page 2/8
ÉLÉMENTS FOURNIS / CONTRÔLE DE FONCTIONNEMENT
Retirez les emballages et assurez-vous qu’il ne manque aucun élément. Vérifiez le fonctionnement du système Screenlift. Pour cela, procédez comme suit (en vous référant au schéma de la page 1):
o Branchez le câble du système Screenlift (# 1) dans le boîtier de commande (# 5).
o Branchez le câble du boîtier de commande (# 5) dans le transformateur (# 10).
o Branchez le câble du basculeur (# 9) dans le boîtier de commande (# 5).
o Branchez le câble secteur du transformateur (# 10) dans la prise de courant.
o Placez le système Screenlift en position verticale.
o Appuyez sur le basculeur pour monter de quelques centimètres, puis redescendez. Pour des raisons
de sécurité, le basculeur ou la télécommande doivent être maintenus en position enfoncée pour
actionner le système. Lorsque vous relâchez l’interrupteur, le système Screenlift s’arrête immédiatement.
o Appuyez sur la télécommande (+) pour monter de quelques centimètres, puis redescendez (-).
PLAN COTÉ ST 1000A
Art. Nr. 198.00158
Edition: 01.2015
Page 3/8
PLAN COTÉ ST 700A
Art. Nr. 198.00158
Edition: 01.2015
Page 4/8
MONTAGE DU SYSTÈME SCREENLIFT
o
o
o
o
Fixez le système Screenlift (# 1) dans le meuble qui doit abriter l’écran. Utilisez pour cela les 8
alésages prévus à cet effet sur les côtés du système Screenlift. Veillez à ce que le système puisse
sortir complètement. Le système Screenlift doit être monté au moins 4 mm en dessous du bord du
meuble. Le système Screenlift doit être monté à la verticale dans le meuble (utilisez pour cela un
niveau à bulle).
Fixez le transformateur (# 10) à l’aide de la fixation correspondante (# 8). Veuillez consulter le
schéma sur la page 1 – le transformateur doit être monté sur la droite du système Screenlift.
Fixez le boîtier de commande (# 5) à côté du transformateur (# 10). Veillez à ce que les câbles aient
suffisamment de place et ne risquent pas de se coincer.
Pour fixer le basculeur, percez un trou à l’endroit de votre choix et insérez le basculeur dans le trou.
Veillez à ce que les câbles aient suffisamment de place et ne risquent pas de se coincer. Fixez-les
avec des serre-câbles.
o
o
o
o
Branchez le câble du transformateur (# 10) dans le boîtier de commande (# 5).
Branchez le câble du basculeur (# 9) dans le boîtier de commande (# 5).
Branchez le câble secteur du transformateur (# 10) dans la prise de courant.
Amenez le système en position supérieure pour vérifier que rien ne gêne le mouvement.
o
o
Faites coulisser les barres de fixation pour téléviseur (# 4) sur les rails de fixation (# 3).
Positionnez les barres de fixation en fonction de votre téléviseur et fixez le téléviseur sur les barres.
Veillez à ce que le téléviseur soit bien centré lors du montage sur les rails.
o
o
Amenez le système Screenlift (# 1) dans la position la plus haute.
Positionnez le téléviseur à l’endroit optimal pour vous et vissez les rails de fixation sur le système
Screenlift.
Redescendez le système Screenlift avec le téléviseur monté. Veillez à ce que le téléviseur ne dépasse
nulle part et à ce qu’il rentre complètement dans le meuble.
o
o
Fixez le dispositif d’ouverture du clapet (# 2) dans la fente sur le système Screenlift avec la partie
recourbée tournée vers la façade. Le dispositif d’ouverture du clapet doit être situé au-dessus du
téléviseur.
o
Amenez à nouveau le système dans la position la plus haute et serrez toutes les vis avec une clé.
Ces instructions sont basées sur le cas typique d’un montage dans une armoire.
IMPORTANT:
Veillez à ce qu’aucune partie du corps ni aucun vêtement ne se trouvent dans l’espace de
fonctionnement du système Screenlift lors du mouvement.
En cas d’intégration dans un meuble, veillez à éviter tout risque de pincement et de coincement. Respectez pour cela la Directive machines (marquage CE) et procédez à une analyse des risques.
Art. Nr. 198.00158
Edition: 01.2015
Page 5/8
MISE EN SERVICE DE LA TÉLÉCOMMANDE
INSTALLATION
o
o
o
o
Reliez le transformateur et le système Screenlift au boîtier de commande. Les deux
fiches sont de taille différente pour empêcher les erreurs de branchement.
Dès que le branchement est effectué, le voyant bleu s’allume.
Appuyez sur la touche Haut ou Bas de la télécommande pour mettre en mouvement
le système Screenlift.
La touche doit être maintenue enfoncée durant tout le déplacement. Cela permet de
surveiller la course et de l’arrêter immédiatement en cas de problème.
APPRENTISSAGE
o
Si le boîtier de commande ne réagit pas quand vous appuyez sur les touches de la
télécommande, réinitialisez le boîtier de commande (Reset). Puis programmez la télécommande et le boîtier de commande afin qu’ils communiquent.
PROGRAMMATION
o
o
o
o
o
Art. Nr. 198.00158
Edition: 01.2015
Appuyez moins d’une seconde sur le bouton d’apprentissage sur le boîtier de commande.
Appuyez sur l’une des touches sur la télécommande.
Le voyant rouge se met à clignoter.
Appuyez à nouveau sur l’une des deux touches de la télécommande. Le voyant rouge
s’éteint.
La télécommande et le boîtier de commande sont à présent programmés et peuvent
communiquer.
Page 6/8
RESET
o
Appuyez sur le bouton d’apprentissage (Learner button) sur le boîtier de commande
et maintenez-le enfoncé 10 secondes (la réinitialisation a lieu dès que le voyant rouge
s’éteint).
COMMANDE À L’AIDE DU BASCULEUR
o
o
Appuyez vers le haut pour faire sortir le système Screenlift.
Appuyez vers le bas pour rentrer le système Screenlift.
IMPORTANT:
AJUSTEMENT DE LA HAUTEUR DE LA COURSE
Ajustement de la position fin de course inférieure:
La position fin de course inférieure peut être réglée librement si le système Screenlift ne doit pas rentrer
complètement dans le meuble.
1. Retirez les deux caches.
2. Prenez une clé Allen pour défaire la vis sur la glissière du
câble. Amenez la glissière dans la position souhaitée et resserrez la vis.
3. Remontez les deux caches.
Art. Nr. 198.00158
Edition: 01.2015
Page 7/8
Ajustement de la position fin de course supérieure:
La position fin de course supérieure peut être réglée librement si le système Screenlift ne doit pas
sortir complètement.
Prenez une clé Allen pour défaire la vis sur la glissière
du câble. Amenez la glissière dans la position souhaitée
et resserrez la vis.
DISTRIBUTION
Ergoswiss AG
Nöllenstrasse 15
CH-9443 Widnau
Suisse
T: 0041 71 727 06 70
F: 0041 71 727 06 79
www.ergoswiss.com
SOUS RÉSERVE DE MODIFICATIONS
Art. Nr. 198.00158
Edition: 01.2015
Page 8/8
per Screenlift ST 700A e 1000A
DOTAZIONE
#
#
#
#
#
1
2
3
4
5
Maniglia
Staffe di fissaggio verticali
Staffe di fissaggio orizzontali (solo per ST 1000A)
Centralina
Art. Nr. 198.00159
Edition: 01.2015
#
#
#
#
#
6 Telecomando a onde radio
7 Cavo di alimentazione
8 Supporto del trasformatore
9 Interruttore basculante
10 Trasformatore
Pag. 1/8
ATTENZIONE
Prima di procedere al montaggio o alla prova dello Screenlift, si raccomanda di leggere le indicazioni e disposizioni di sicurezza riportate nella pagina successiva. Lo Screenlift deve essere
azionato esclusivamente da persone che abbiano letto attentamente le presenti istruzioni.
INDICAZIONI DI SICUREZZA
Le seguenti indicazioni di sicurezza servono ad aiutare gli utenti a prevenire infortuni e a proteggere lo
Screenlift da danni:

Osservare tutte le indicazioni di sicurezza.

Conservare il telecomando fuori dalla portata dei bambini.

Durante la fase di sollevamento, prestare attenzione affinché né parti del corpo né capi di vestiario
entrino nel raggio di azione dello Screenlift.

Integrando il sistema in un mobile, verificare che non si formino bordi con rischio di impigliamento
o pericoli di schiacciamento; al riguardo osservare le Direttive macchine (marcatura CE) e provvedere all’analisi dei rischi.

Durante i lavori di montaggio o smontaggio sullo Screenlift, scollegare l’apparecchio per evitare
scosse elettriche.

Non è consentito montare lo Screenlift, il trasformatore e neanche la centralina su siti soggetti a
temperature eccessive (ad esempio su un termosifone o termoventilatore; l’elenco non è esaustivo).

Per evitare che lo Screenlift subisca danni, non collocare nessun oggetto sul trasformatore, sulla
centralina o sul cavo.

Togliere subito la spina dalla rete elettrica se:
o il cavo e/o la spina risultano danneggiati
o dei liquidi sono caduti sullo Screenlift, sul trasformatore o sulla centralina
o lo Screenlift, il trasformatore o la centralina sono entrati in contatto con l’acqua (intesa anche
l’acqua piovana)
o sono in corso dei lavori di riparazione, manutenzione o montaggio sullo Screenlift.
Art. Nr. 198.00159
Edition: 01.2015
Pag. 2/8
DOTAZIONE/CONTROLLO DEL FUNZIONAMENTO
Rimuovere l’imballaggio e verificare se la fornitura è completa e integra. Verificare il funzionamento dello
Screenlift, procedendo come segue (con riferimento all’illustrazione a pag. 1):
o Inserire il cavo dello Screenlift (# 1) nella centralina (# 5)
o Inserire il cavo della centralina (# 5) nel trasformatore (# 10)
o Inserire il cavo dell’interruttore basculante (# 9) nella centralina (# 5)
o Inserire il cavo di alimentazione del trasformatore (# 10) nella presa di rete
o Posizionare lo Screenlift in verticale
o Premere l’interruttore basculante, far muovere il dispositivo un cm verso l’alto e tornare indietro. Per
motivi di sicurezza bisogna sempre tenere premuto l’interruttore basculante o il telecomando; in caso
contrario lo Screenlift si arresta immediatamente.
o Premere il telecomando (+), far muovere il dispositivo un cm verso l’alto e tornare indietro
(-).
DISEGNO QUOTATO ST 1000A
Art. Nr. 198.00159
Edition: 01.2015
Pag. 3/8
DISEGNO QUOTATO ST 700A
Art. Nr. 198.00159
Edition: 01.2015
Pag. 4/8
MONTAGGIO A INCASSO DELLO SCREENLIFT
o
o
o
o
Fissare lo Screenlift (# 1) nel mobile che ospita lo schermo da muovere. A tal fine usare gli 8 fori di
fissaggio previsti sui lati dello Screenlift. Assicurarsi che la corsa possa compiersi sull’intera lunghezza. Lo Screenlift deve essere installato ad almeno 4 mm sotto il bordo del mobile. Verificare
anche che lo Screenlift sia allineato correttamente sull’asse verticale nel mobile (usare una livella a
bolla d’acqua).
Fissare il trasformatore (# 10) al relativo supporto (# 8). Si prega di osservare il disegno a pag. 1:
montare il trasformatore a destra dello Screenlift.
Fissare la centralina (# 5) accanto al trasformatore (# 10), assicurandosi che i cavi abbiano spazio
sufficiente per non impigliarsi tra di loro.
Per fissare l’interruttore basculante, è necessario praticare un foro sul punto desiderato e spingere
dentro l’interruttore. Assicurarsi che i cavi abbiano spazio sufficiente per non impigliarsi tra di loro.
Fissateli con delle clip ferma-cavi.
o
o
o
o
Inserire il cavo del trasformatore (# 10) nella centralina (# 5).
Inserire il cavo dell’interruttore basculante (# 9) nella centralina (# 5).
Inserire il cavo d’alimentazione del trasformatore (# 10) nella presa di rete.
Verificare la procedura di sollevamento, puntando verso la posizione più alta.
o
o
Spingere le staffe di supporto del televisore (# 4) sulle staffe di sollevamento (# 3).
Allineare le staffe di supporto del televisore all’apparecchio e fissarlo su di esse. Assicurarsi che il
televisore sia correttamente centrato sulle staffe.
o
o
o
Muovere lo Screenlift (# 1) fino alla posizione più alta.
Sistemare il televisore nella posizione prescelta e fissare le staffe allo Screenlift con le viti.
Abbassare lo Screenlift con il televisore montato. Badare che il televisore non sporga da nessuna
parte e che si incassi completamente nel mobile.
o
Fissare la maniglia (# 2) nell’apposita fessura sullo Screenlift, con la parte arcuata rivolta in avanti.
La maniglia deve trovarsi sopra al televisore.
o
Muovere lo Screenlift di nuovo fino alla posizione più alta e stringere tutte le viti con una chiave
adeguata.
Le presenti istruzioni si basano sul tipico modello di montaggio a incasso in un armadio.
ATTENZIONE:
Durante il sollevamento nessuna parte del corpo e nemmeno capi di vestiario devono entrare nel raggio di azione dello Screenlift;
Integrando il sistema in un mobile, verificare che non si formino bordi con rischio di impigliamento o pericoli di schiacciamento. Al riguardo osservare le Direttive macchine (marcatura CE) e provvedere all’analisi dei rischi.
Art. Nr. 198.00159
Edition: 01.2015
Pag. 5/8
MESSA IN SERVIZIO DEL TELECOMANDO A ONDE RADIO
INSTALLAZIONE
o
o
o
o
Collegare il trasformatore e lo Screenlift alla centralina. Poiché i connettori sono di
grandezza diversa, è impossibile confondere gli allacciamenti.
Non appena conclusa l’operazione, si accende un LED blu a luce fissa.
Premere il pulsante di sollevamento o abbassamento sul telecomando e lo Screenlift
si muove nella direzione richiesta.
Bisogna tener premuto il pulsante per l’intera durata della corsa. Ciò consente di sorvegliare l’operazione e intervenire subito arrestandola, in caso d’emergenza.
APPRENDIMENTO
o
Se la centralina non reagisce quando si premono i pulsanti del telecomando, è necessario azzerarla (reset) e successivamente programmare congiuntamente il telecomando e la centralina.
PROGRAMMAZIONE
o
o
o
o
o
Premere il pulsante di apprendimento sulla centralina per meno di 1 secondo.
Premere uno dei pulsanti sul telecomando.
La spia rossa inizia a lampeggiare.
Premere nuovamente uno dei due pulsanti del telecomando e il LED rosso si spegne.
Il telecomando e la centralina sono ora programmati e sintonizzati.
o
Premere e tenere premuto 10 secondi il pulsante di apprendimento (learner button)
sulla centralina (il reset è concluso non appena si spegne il LED rosso).
RESET
Art. Nr. 198.00159
Edition: 01.2015
Pag. 6/8
COMANDO CON L’INTERRUTTORE BASCULANTE
o
o
Premendo l’interruttore verso l’alto, lo Screenlift si solleva
Premendo l’interruttore verso il basso, lo Screenlift si abbassa.
Bisogna tener premuto l’interruttore per l’intera durata della corsa. Ciò consente di sorvegliare l’operazione e intervenire subito arrestandola, in caso d’emergenza.
ATTENZIONE:
ADEGUARE L’ALTEZZA DELLA CORSA
Regolare la posizione finale inferiore:
Si può regolare a propria discrezione la posizione finale inferiore, se lo Screenlift non deve abbassarsi completamente.
1. Rimuovere le due coperture.
2. Con una chiave esagonale svitare la vite sul
passacavo. Posizionare il passacavo sul punto
desiderato e stringere di nuovo la vite.
3. Applicare di nuovo le due coperture.
Art. Nr. 198.00159
Edition: 01.2015
Pag. 7/8
Regolare la posizione finale superiore:
Si può regolare a propria discrezione la posizione finale superiore, se lo Screenlift non deve sollevarsi
completamente.
Con una chiave esagonale svitare la vite
sul passacavo. Posizionare il passacavo
sul punto desiderato e stringere di nuovo
la vite.
DISTRIBUTORE
Ergoswiss AG
Nöllenstrasse 15
CH-9443 Widnau
Svizzera
T: 0041 71 727 06 70
F: 0041 71 727 06 79
www.ergoswiss.com
CON RISERVA DI MODIFICHE
Art. Nr. 198.00159
Edition: 01.2015
Pag. 8/8

montageanleitung

Transcript

Documenti analoghi

Un affascinante legame di interazione con i colori del paesaggio

Auzug KRG - Pro Infirmis

Manuale d`uso Mode d`emploi Operating manual

1 2 Apertura-Opening-Öffnung-Ouverture-Apertura

Mercatino delle biciclette

DE-EN-FR-IT - ACQ SCIENCE GmbH

scm12 / scm12-c rj45 pinout

Repertoire List Concert Arias Composer Name of

Gite giornaliere estate 2016

gigabit pci network card instructions
