Unità ruotante controsagome (4 posizioni)
Mounting-block rotary unit (4 positions)
Matrizen-Drehvorrichtung (4 Positionen)

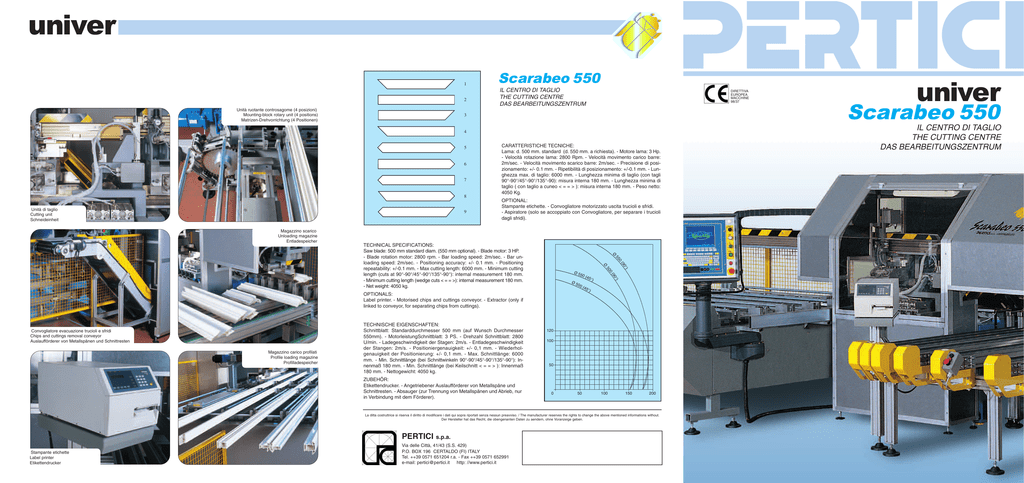

Scarabeo 550
IL CENTRO DI TAGLIO
THE CUTTING CENTRE
DAS BEARBEITUNGSZENTRUM
DIRETTIVA
EUROPEA
MACCHINE
98/37
3
4
5
6
7
8
Unità di taglio
Cutting unit
Schneideinheit
9
Magazzino scarico
Unloading magazine
Entladespeicher
CARATTERISTICHE TECNICHE:
Lama: d. 500 mm. standard (d. 550 mm. a richiesta). - Motore lama: 3 Hp.
- Velocità rotazione lama: 2800 Rpm. - Velocità movimento carico barre:
2m/sec. - Velocità movimento scarico barre: 2m/sec. - Precisione di posizionamento: +/- 0.1 mm. - Ripetibilità di posizionamento: +/-0.1 mm. - Lunghezza max. di taglio: 6000 mm. - Lunghezza minima di taglio (con tagli
90°-90°/45°-90°/135°-90): misura interna 180 mm. - Lunghezza minima di
taglio ( con taglio a cuneo < = = > ): misura interna 180 mm. - Peso netto:
4050 Kg.
OPTIONAL:
Stampante etichette. - Convogliatore motorizzato uscita trucioli e sfridi.
- Aspiratore (solo se accoppiato con Convogliatore, per separare i trucioli
dagli sfridi).
TECHNICAL SPECIFICATIONS:
Saw blade: 500 mm standard diam. (550 mm optional). - Blade motor: 3 HP.
- Blade rotation motor: 2800 rpm. - Bar loading speed: 2m/sec. - Bar unloading speed: 2m/sec. - Positioning accuracy: +/- 0.1 mm. - Positioning
repeatability: +/-0.1 mm. - Max cutting length: 6000 mm. - Minimum cutting
length (cuts at 90°-90°/45°-90°/135°-90°): internal measurement 180 mm.
- Minimum cutting length (wedge cuts < = = >): internal measurement 180 mm.
- Net weight: 4050 kg.
Ø
0
55
Magazzino carico profilati
Profile loading magazine
Profilladespeicher
TECHNISCHE EIGENSCHAFTEN:
Schnittblatt: Standarddurchmesser 500 mm (auf Wunsch Durchmesser
550mm). - MotorleistungSchnittblatt: 3 PS. - Drehzahl Schnittblatt: 2800
U/min. - Ladegeschwindigkeit der Stagen: 2m/s. - Entladegeschwindigkeit
der Stangen: 2m/s. - Positioniergenauigkeit: +/- 0,1 mm. - Wiederholgenauigkeit der Positionierung: +/- 0,1 mm. - Max. Schnittlänge: 6000
mm. - Min. Schnittlänge (bei Schnittwinkeln 90°-90°/45°-90°/135°-90°): Innenmaß 180 mm. - Min. Schnittlänge (bei Keilschnitt < = = > ): Innenmaß
180 mm. - Nettogewicht: 4050 kg.
ZUBEHÖR:
Etikettendrucker. - Angetriebener Auslaufförderer von Metallspäne und
Schnittresten. - Absauger (zur Trennung von Metallspänen und Abrieb, nur
in Verbindung mit dem Förderer).
)
0°
(9
Convogliatore evacuazione trucioli e sfridi
Chips and cuttings removal conveyor
Auslaufförderer von Metallspänen und Schnittresten
0
50
OPTIONALS:
Label printer. - Motorised chips and cuttings conveyor. - Extractor (only if
linked to conveyor, for separating chips from cuttings).
)
0°
(9
Ø
Ø5
50
(45
°)
Ø5
00
(45
°)
120
100
50
0
50
100
150
200
La ditta costruttrice si riserva il diritto di modificare i dati qui sopra riportati senza nessun preavviso. / The manufacturer reserves the rights to change the above mentioned informations without.
Der Hersteller hat das Recht, die obengenanten Daten zu aendern, ohne Voranzeige geben.
PERTICI
Stampante etichette
Label printer
Etikettendrucker
s.p.a.
Via delle Città, 41/43 (S.S. 429)
P.O. BOX 196 CERTALDO (FI) ITALY
Tel. ++39 0571 651204 r.a. - Fax ++39 0571 652991
e-mail: [email protected]
http: //www.pertici.it
