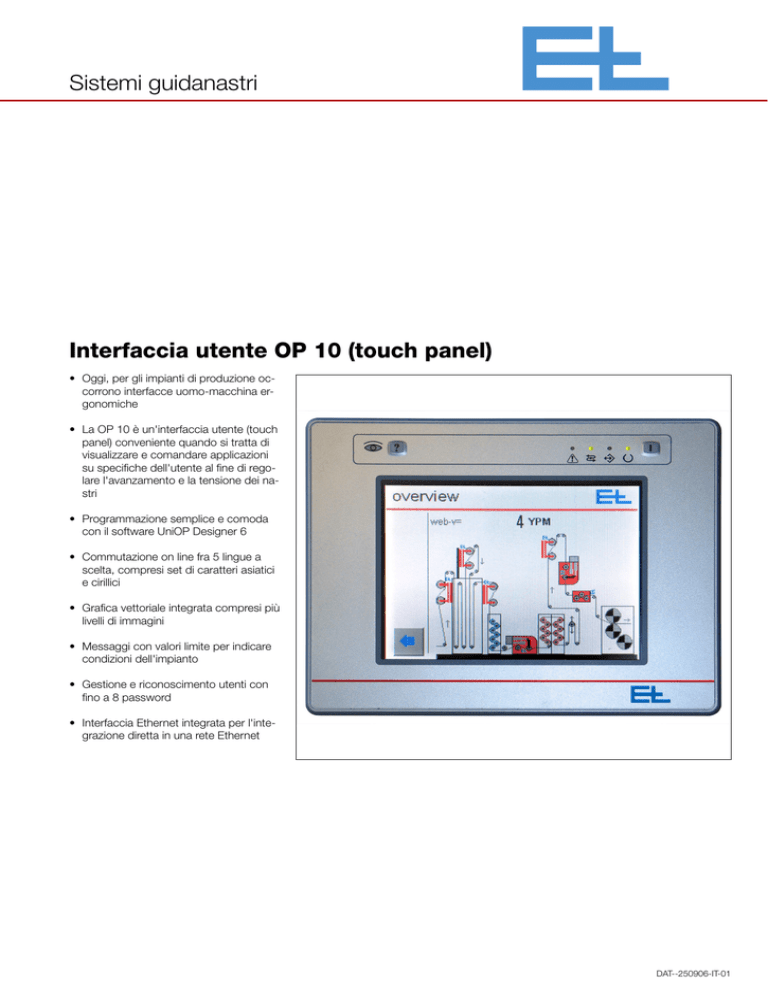

Sistemi guidanastri Interfaccia utente OP 10 (touch

Sistemi guidanastri
Interfaccia utente OP 10 (touch panel)
• Oggi, per gli impianti di produzione occorrono interfacce uomo-macchina ergonomiche
• La OP 10 è un'interfaccia utente (touch
panel) conveniente quando si tratta di
visualizzare e comandare applicazioni
su specifiche dell'utente al fine di regolare l'avanzamento e la tensione dei nastri
• Programmazione semplice e comoda
con il software UniOP Designer 6
• Commutazione on line fra 5 lingue a
scelta, compresi set di caratteri asiatici
e cirillici
• Grafica vettoriale integrata compresi più
livelli di immagini
• Messaggi con valori limite per indicare
condizioni dell'impianto
• Gestione e riconoscimento utenti con
fino a 8 password
• Interfaccia Ethernet integrata per l'integrazione diretta in una rete Ethernet
DAT--250906-IT-01
Erhardt + Leimer GmbH
Postfach 10 15 40
D-86136 Augsburg
Telefon +49 (821) 24 35-0
Telefax +49 (821) 24 35-666
Internet http://www.erhardt-leimer.com
E-mail [email protected]
Applicazione in rete CAN/Ethernet
della E+L
• Interfaccia utente OP 10 per soluzione
stand alone in caso di potenziamenti o
a completamento di impianti di produzione con controllore proprio e comando da sistema di livello superiore
• Master dati/Interfaccia DI G000 vengono collegati serialmente nella rete bus
CAN della E+L
• Un'interfaccia/master dati può trasmettere fino a 8 gruppi di regolatori
• Più reti CAN possono essere collegate
fra di loro tramite Ethernet Switch
(1…n)
• Per cavi più lunghi di 100 m si possono aggiungere ulteriori switch per
estendere la rete
Schema a blocchi rete CAN/Ethernet
s
s
CAN
s
CAN
s
CAN
s
CAN
Controllore
s
Controllore
CAN
Numero 1...7 CAN
Numero 1...7 CAN
s
s
s
CAN
CAN
s
CAN
s
s
CAN
Controllore
Controllore
CAN
Numero 1...7 CAN
Controllore
CAN
CAN
Controllore
CAN
CAN
CAN
CAN
CAN
DI G000
CAN
DI G000
DI G000
Ethernet
Ethernet
Ethernet
Ethernet
Numero 1......n
Ethernet
Ethernet
Ethernet Switch
Ethernet
Ethernet
SPS/IPC (cliente)
Ethernet
Interfaccia utente OP 10 della E+L
Interfaccia utente (cliente)
Dati tecnici OP 1000
Display
tipo
risoluzione
display attivo
colori
illuminazione dello sfondo
luminosità
regolazione contrasto
Memoria
capacità di memoria
Elementi di comando
touch screen
tasti funzione
LED utente
LED sistema
Interfacce
porta PC/stampante
attacco porta PC/stampante
porta PLC
attacco porta PLC
porta Aux
gruppo da incasso
con scatola
STN (Super Twisted Nematic)
¼ VGA (Video Graphics Array), 320x240 pixel
121 x 91 mm (5,6" diagonale)
256
CCFL (Cold Cathode Fluorescent Lamp), 75K h
330 cd/m²
software
64 MB flash interna (scheda di memoria
32/64 MB SSFDC inseribile opzionalmente)
analogico resistivo
2 (non occupati)
1
4
RS-232
Sub-D a 15 poli (presa)
RS-232/RS 422/RS 485
Sub-D a 15 poli (spina)
a seconda del modulo di comunicazione
esterno
Sub-D a 9 poli (presa)
10/100 Mbit/s
RJ 45
M12
attacco porta Aux
trasmissione dati Ethernet
attacco Ethernet
Funzioni
grafica vettoriale
sì
registrazione dati e trend
sì
messaggi di allarme
1024
lista messaggi
1024
passwod
sì
hardware RTC (real time clock)
sì, bufferizzato batteria
salvaschermo
sì
tono tasti (buzzer)
sì
batteria
3 V 270 mA litio, tipo CR2430
Tensione di esercizio
tensione nominale
24 V DC
campo nominale
da 18 a 30 V DC
assorbimento di corrente
1,0 A
interruttore di sicurezza
automatico
Condizioni ambientali
campo di temperature
da 0 a 45 °C
temperatura di magazzinaggio
da -20 a +70 °C
umidità ambiente
da 5 a 85% (non condensante)
tipo di protezione
IP 65 (gruppo da incasso montato)
Dimensioni/Peso
telaio frontale larg. x alt. (gr. da incasso) 187 x 147 mm
apertura per montaggio larg. x alt.
176 x 136 mm
profondità di montaggio per
gruppo da incasso prof.
91 mm
scatola larg. x alt. x prof.
300 x 200 x 120 mm
peso
1,4 kg
4,9 kg
Ci riserviamo modifiche tecniche
