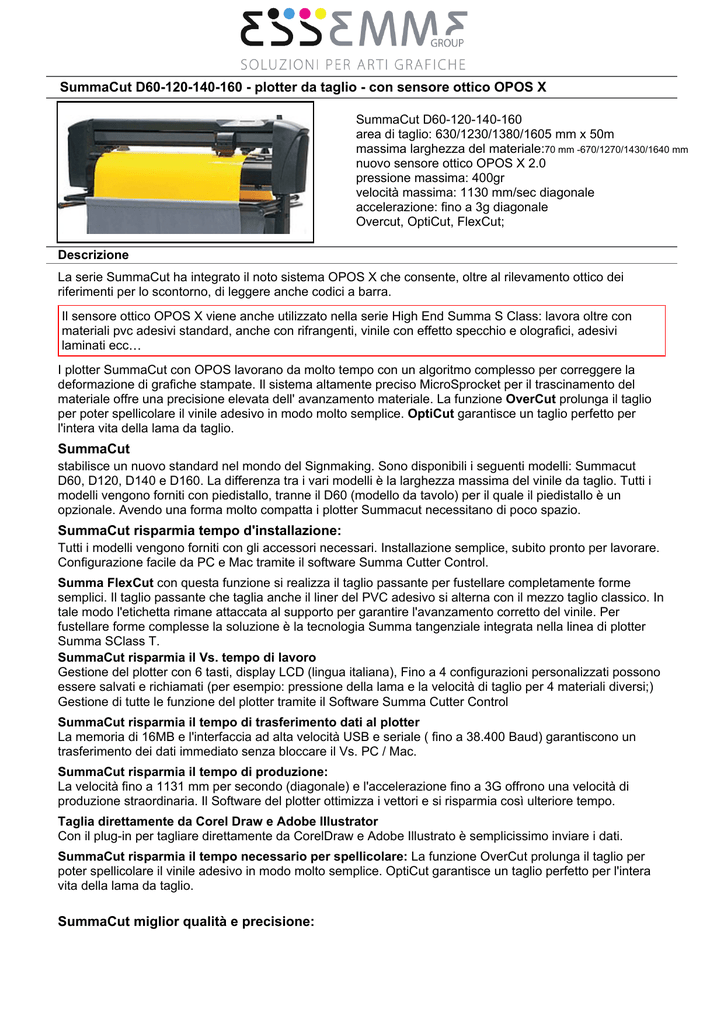

SummaCut D60 - plotter da taglio

SummaCut D60-120-140-160 - plotter da taglio - con sensore ottico OPOS X
SummaCut D60-120-140-160
area di taglio: 630/1230/1380/1605 mm x 50m
massima larghezza del materiale:70 mm -670/1270/1430/1640 mm
nuovo sensore ottico OPOS X 2.0
pressione massima: 400gr
velocità massima: 1130 mm/sec diagonale
accelerazione: fino a 3g diagonale
Overcut, OptiCut, FlexCut;
Descrizione
La serie SummaCut ha integrato il noto sistema OPOS X che consente, oltre al rilevamento ottico dei
riferimenti per lo scontorno, di leggere anche codici a barra.
Il sensore ottico OPOS X viene anche utilizzato nella serie High End Summa S Class: lavora oltre con
materiali pvc adesivi standard, anche con rifrangenti, vinile con effetto specchio e olografici, adesivi
laminati ecc
I plotter SummaCut con OPOS lavorano da molto tempo con un algoritmo complesso per correggere la
deformazione di grafiche stampate. Il sistema altamente preciso MicroSprocket per il trascinamento del
materiale offre una precisione elevata dell' avanzamento materiale. La funzione OverCut prolunga il taglio
per poter spellicolare il vinile adesivo in modo molto semplice. OptiCut garantisce un taglio perfetto per
l'intera vita della lama da taglio.
SummaCut
stabilisce un nuovo standard nel mondo del Signmaking. Sono disponibili i seguenti modelli: Summacut
D60, D120, D140 e D160. La differenza tra i vari modelli è la larghezza massima del vinile da taglio. Tutti i
modelli vengono forniti con piedistallo, tranne il D60 (modello da tavolo) per il quale il piedistallo è un
opzionale. Avendo una forma molto compatta i plotter Summacut necessitano di poco spazio.
SummaCut risparmia tempo d'installazione:
Tutti i modelli vengono forniti con gli accessori necessari. Installazione semplice, subito pronto per lavorare.
Configurazione facile da PC e Mac tramite il software Summa Cutter Control.
Summa FlexCut con questa funzione si realizza il taglio passante per fustellare completamente forme
semplici. Il taglio passante che taglia anche il liner del PVC adesivo si alterna con il mezzo taglio classico. In
tale modo l'etichetta rimane attaccata al supporto per garantire l'avanzamento corretto del vinile. Per
fustellare forme complesse la soluzione è la tecnologia Summa tangenziale integrata nella linea di plotter
Summa SClass T.
SummaCut risparmia il Vs. tempo di lavoro
Gestione del plotter con 6 tasti, display LCD (lingua italiana), Fino a 4 configurazioni personalizzati possono
essere salvati e richiamati (per esempio: pressione della lama e la velocità di taglio per 4 materiali diversi;)
Gestione di tutte le funzione del plotter tramite il Software Summa Cutter Control
SummaCut risparmia il tempo di trasferimento dati al plotter
La memoria di 16MB e l'interfaccia ad alta velocità USB e seriale ( fino a 38.400 Baud) garantiscono un
trasferimento dei dati immediato senza bloccare il Vs. PC / Mac.
SummaCut risparmia il tempo di produzione:
La velocità fino a 1131 mm per secondo (diagonale) e l'accelerazione fino a 3G offrono una velocità di
produzione straordinaria. Il Software del plotter ottimizza i vettori e si risparmia così ulteriore tempo.
Taglia direttamente da Corel Draw e Adobe Illustrator
Con il plug-in per tagliare direttamente da CorelDraw e Adobe Illustrato è semplicissimo inviare i dati.
SummaCut risparmia il tempo necessario per spellicolare: La funzione OverCut prolunga il taglio per
poter spellicolare il vinile adesivo in modo molto semplice. OptiCut garantisce un taglio perfetto per l'intera
vita della lama da taglio.
SummaCut miglior qualità e precisione:
La lama autopivotante Summa, combinata con l'evoluto firmware del plotter da taglio offrono un
sistema efficiente, preciso e adatto per tagliare gran parte dei materiali da intaglio.
La regolazione elettronica della pressione della lama da 0 a 400 grammi, dà la possibilità di
ottimizzare il taglio sui più vari materiali.
L'offset variabile migliora la qualità di taglio
Algoritmi per ottimizzare le curve, ed i motori servo su tutte le due assi sono responsabili per un taglio
preciso e accurato.
SummaCut consente di elaborare bobine di vinile con una lunghezza fino a 50m.
Taglia dal vinile adesivo standard al materiale di mascheratura per la sabbiatura fino a un spessore di
0,25mm e 0,8mm con la lama opzionale per materiali duri.
Materiale di varia larghezza può essere caricato, dal foglio alla bobina.
Il piedistallo è compreso nei modelli D120, D140 e D160, mentre per il D60 è un opzionale. Il
piedistallo offre più flessibilità ed è una soluzione per spazzi ridotti.
SummaCut è compatibile con i più conosciuti software da taglio e software grafici come per esempio:
Corel Draw, Freehand, Adobe Illustrator e tanti altri.
Le flange che fissano l'anima della bobina caricata ottimizzano lo svolgimento anche di bobine
pesanti e consentono un avanzamento sempre dritto.
informazioni tecnici
Codice modello Summa: D60R
Velocità: fino a 1.131mm/sec in diagonale
Accelerazione: fino a 3g. in diagonale
Testa da taglio: autopilotante
Pressione lama: da 0 a 400gr. con incrementi di 5gr.
Risoluzione: risoluzione meccanica 0,0125mm
Ripetitività: +/- 0,1mm fino a 8 metri
Larghezza supporto: da 70mm a 670mm
Lunghezza supporto: fino a 50m
Spessore supporto da tagliare: fino a 0,25mm con lame standard; con lame per materiale resistente fino a
0,8mm
Area utile di taglio: 630mm x 50m
Buffer: memoria Ram 16MB
Interfaccia: USB 1.1 e seriale RS232C
Linguaggi supportati: summa DM/PL, HP-GL o HP-GL2
Alimentazione: 100 - 240V, 48-62 Hz, potenza assorbita max. 85W
Ambiente: ambiente operativo da 5 a 35°C con umidità relativa da 35 a 80% senza condensa
Dimensioni: 100cm X 35cm X 30cm (senza piedistallo opzionale per il modello D60), Peso: 23 Kg
Contenuto della confezione: Coppia di flange, porta lama per lame standard, 2 lame standard, penna con
punta in fibra, 2 taglierine manuali, porta rotolo, cavo da 5m. per collegamento USB, cavo d'alimentazione,
guida rapida, manuale operativo, plug-in per tagliare direttamente da CorelDraw e Adobe Illustrato,
programma WinPlot per inviare file dati al plotter in ambiente Windows (2000/XP/Vista/7 32-bit & 64-bit),
programma MacSign Cut per inviare file dati al plotter in ambiente Macintosh, CD con: programma Summa
Cutter Control per gestire i parametri di configurazione del plotter in ambiente Windows
opzionale: piedistallo
