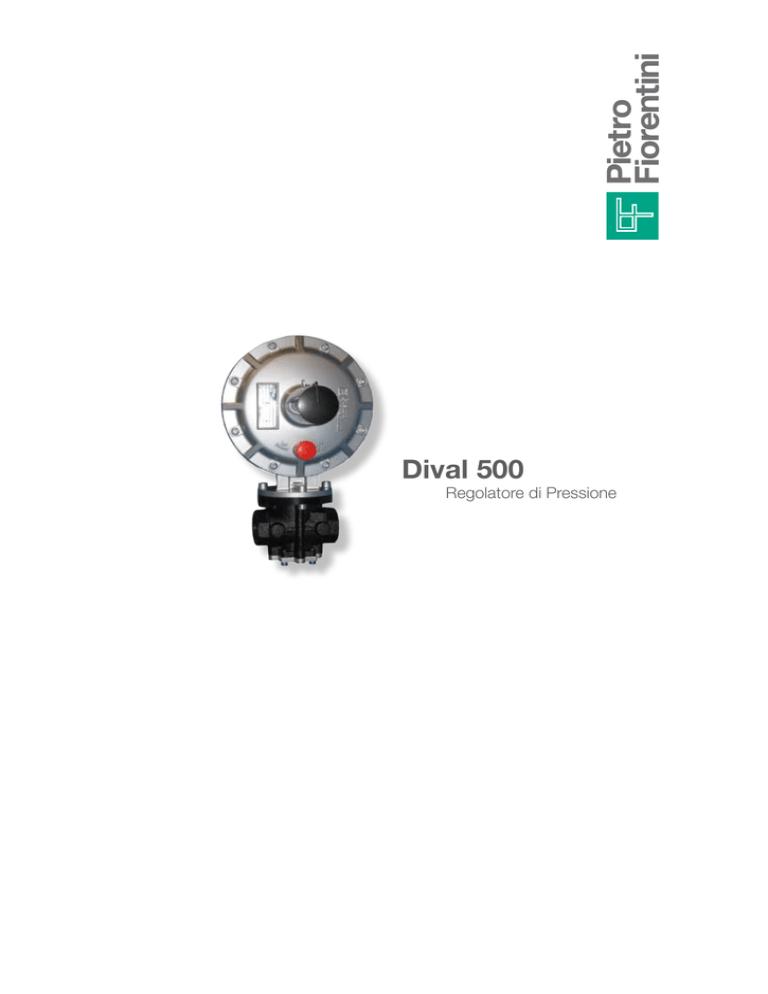

Dival 500 - Pietro Fiorentini

Dival 500
Regolatore di Pressione
Regolatori di Pressione
Dival 500
I regolatori di pressione della serie DIVAL500, sono regolatori dei tipo ad azione diretta con otturatore bilanciato,
comando a membrana ed azione di contrasto con molla, adatti per basse, medie ed alte pressioni.
I regolatori serie DIVAL sono forniti da fabbrica per il funzionamento con la sola presa d’impulso interna, sia regolatore
che valvola di blocco. Il regolatore e blocco sono predisposti per il collegamento della presa d’impulso esterna (a cura
del cliente). Trovano vasto impiego sia nelle installazioni civili che industriali che utilizzano G.N. o G.P.L. o gas non
corrosivi.
Grazie alla concezione con otturatore bilanciato si ottiene:
- elevato coefficiente di portata
- elevata precisione di regolazione anche alle massime portate
- zona di pressione di chiusura e pressione di chiusura, relativamente ridotte
- tempi di risposta ridotti
- chiusura ermetica con portata richiesta nulla
- tipo a reazione in apertura (fail to open)
- possibile manutenzione periodica senza smontare il corpo dalle tubazioni
- possibilita di incorporare la valvola di blocco (solo modello LA) anche su regolatori gia installati senza alcuna modifica
delle tubazioni.
ALTE PRESTAZIONI
- valvola progettata in maniera bilanciata fornisce una portata
incrementata, regolazione valori da bassa ad alta portata.
- Completo sforzo di chiusura in assenza di portata, chiusura
ermetica.
La progettazione di valvole bilanciate consente la modifica
della pressione d’ingresso del regolatore ma mantiene stabile
la taratura della pressione d’uscita.
FACILITÁ DI INSTALLAZIONE
- Presa d’impulso interna di serie e presa d’impulso
esterna optional
- Non necessita di sostituzione dell’orifizio
- Fori di fissaggio
PROGETTATO
PER OGNI
NECESSITA’
- LINEA COMPATTA
- FACILE MANUTENZIONE
- OTTURATORE BILANCIATO
- RAPIDO TEMPO DI RISPOSTA - ALTA FLESSIBILITA’
- ALTA PRECISIONE
- ORIFIZIO FISSO
- MOLTEPLICI APPLICAZIONI
DISPOSITIVO DI BLOCCO INCORPORATO
Dival 500
E’ un dispositivo che blocca il flusso del gas se a causa di qualche guasto del regolatore la pressione di uscita
dovesse aumentare fino a raggiungere il valore prefissato per il suo intervento.
Il dispositivo entra in funzione nei seguenti casi:
- Sovrapressione - nel caso in cui la pressione del monitor ecceda i limiti di taratura.
- Sotto pressione - nel caso la pressione del monitor vada al di sotto dei limiti di taratura
(la taratura cambia a seconda della molla in uso).
DIVAL 500 + VALVOLA DI BLOCCO
LA
Pressione di progetto PS: 20 bar
VALVOLA DI SFIORO INCORPORATA
Dival 500
La serie Dival 500 è equipaggiata con una valvola di sfioro incorporata che scarica
gas nell’atmosfera quando la pressione d’uscita del regolatore eccede il valore
prefissato. Gli eventi che possono portare all’apertura della valvola sono:
- espansione termica del gas a valle in assenza di portata.
- picchi di pressione dovuti a chiusura rapida della valvola a valle (in caso di piccoli
volumi).
- Chiusura imperfetta a zero portata.
Quando la pressione d’uscita torna ad un valore al di sotto del valore prefissato la
valvola di sfioro torna in posizione di chiusura.
NORVAL + ER
VS/AM 65
Dival 500
Il regolatore di pressione Dival 500 può essere installato in combinazione con una valvola di sicurezza VS/AM 65.
Principali caratteristiche:
- Grandezze disponibili: 1”
- Classe di temperatura: -20°C + 60°C
- Massima pressione di entrata: 20 bar
VS/AM 65 Valvola di Sfioro
Modello
Campo di pressione
BP
0,015 bar - 0,15 bar
MP
0,15 bar - 0,5 bar
TR
0,5 bar - 7 bar
Valvola di Sfioro Esterna
- Riduce le sovrapressioni
- Facile manutenzione
- Risposta veloce
- Presa d’impulso interna
- Alte pressioni di taratura disponibili
- Accesso sigilato alla molla di taratura (optionale)
VS/AM 65
Valvola di sfioro
esterna
Dival 500
CARATTERISTICHE PRINCIPALI
Grandezze disponibili: 1”x1” ISO 7/1; 1”x1”1/2 ISO 7/1 (versioni NPT su richiesta)
Altre grandezze disponibili con raccordi, flange e accessori
Optional: dispositivo di blocco incorporato
Temperature: -20°C - + 60°C (-4 to + 140°F)
Modello
Pressioni d’ingresso
Pressioni d’uscita
BP
0.5 bar ÷ 10 bar
15 mbar ÷ 100 mbar
MP
0.5 bar ÷ 20 bar
100 mbar ÷ 300 mbar
TR
0.5 bar ÷ 20 bar
300 mbar ÷ 2500 mbar
Dival 500
MATERIALI
Corpo
Ghisa (Disponibile in acciaio su richiesta)
Coperchi
Alluminio pressofuso
Parti in gomma
NBR
Membrana
Tessuto gommato
Dival 500
Tabelle portate
DIVAL 500 1” PRESA DI IMPULSO INTERNA CON PREDISPOSIZIONE ESTERNA
Pd:15-100mbar BP
Portata stmc/h G.N.
Pu
AC5
AC10
bar
Pd
75
95
+0,5 bar
INSTALLATION
Pd
+1 bar
Pd
+2,5 bar
Pd
+5,0 bar
75
100
90
125
125
140
Pd:100-300mbar MP
Portata stmc/h G.N.
105
Pu
bar
Pd
+0,5 bar
140
Pd
+1 bar
140
Pd
+2,5 bar
160
Pd
+5,0 bar
AC20
Pd:300-1000mbar MP
Portata stmc/h G.N.
AC5
AC10
AC20
110
130
140
Pu
bar
Pd
+0,5 bar
200
Pd
+1 bar
300
Pd
+2,5 bar
300
Pd
+5,0 bar
150
250
300
180
300
300
Pd:1000-3000mbar BP
Portata stmc/h G.N.
AC5
AC10
AC20
50
80
100
Pu
bar
Pd
+0,5 bar
150
Pd
+1 bar
250
Pd
+2,5 bar
350
Pd
+5,0 bar
75
120
130
130
200
350
AC5
AC10
AC20
100
160
200
150
270
300
300
480
500
350
350
350
DIVAL 500 1” PRESA DI IMPULSO INTERNA E ESTERNA ATTIVE*
Pd:15-100mbar BP
Portata stmc/h G.N.
Pu
bar
Pd
+0,5 bar
Pd
+1 bar
Pd
+2,5 bar
Pd
+5,0 bar
Pd:100-300mbar MP
Portata stmc/h G.N.
AC5
AC10
AC20
50
75
100
Pu
bar
Pd
+0,5 bar
140
200
75
140
150
Pd
+1 bar
120
205
240
Pd
+2,5 bar
300
Pd
+5,0 bar
140
250
Pd:300-1000mbar MP
Portata stmc/h G.N.
AC5
AC10
AC20
100
140
150
Pu
bar
Pd
+0,5 bar
100
230
Pd
+1 bar
300
300
Pd
+2,5 bar
350
Pd
+5,0 bar
350
350
Pd:1000-3000mbar BP
Portata stmc/h G.N.
AC5
AC10
AC20
50
80
100
Pu
bar
Pd
+0,5 bar
AC5
AC10
AC20
100
160
200
150
270
300
75
130
150
Pd
+1 bar
120
200
250
Pd
+2,5 bar
300
480
500
350
Pd
+5,0 bar
350
350
350
130
350
* Collegamento della presa d’impulso esterna a cura del cliente
DIVAL 500 1” 1/2 PRESA DI IMPULSO INTERNA CON PREDISPOSIZIONE ESTERNA
Pd:15-100mbar BP
Portata stmc/h G.N.
Pu
AC5
bar
Pd
75
+0,5 bar
Pd
+1 bar
Pd
+2,5 bar
Pd
+5,0 bar
160
140
130
Pd:100-300mbar MP
Portata stmc/h G.N.
AC10
AC20
100
110
Pu
AC5
bar
Pd
+0,5 bar 120
200
Pd
+1 bar
200
Pd
+2,5 bar
180
Pd
+5,0 bar
180
200
160
170
250
300
Pd:300-1000mbar MP
Portata stmc/h G.N.
AC10
AC20
150
170
Pu
AC5
bar
Pd
60
+0,5 bar
280
Pd
+1 bar
400
Pd
+2,5 bar
450
Pd
+5,0 bar
250
380
400
75
160
350
Pd:1000-3000mbar BP
Portata stmc/h G.N.
AC10
AC20
90
110
Pu
AC5
bar
Pd
+0,5 bar 110
160
Pd
+1 bar
280
Pd
+2,5 bar
500
Pd
+5,0 bar
140
250
450
AC10
AC20
160
200
180
350
400
320
500
500
350
500
500
DIVAL 500 1” 1/2 PRESA DI IMPULSO INTERNA E ESTERNA ATTIVE*
Pd:15-100mbar BP
Portata stmc/h G.N.
Pu
AC5
bar
Pd
70
+0,5 bar
Pd
+1 bar
Pd
+2,5 bar
Pd
+5,0 bar
160
300
200
Pd:100-300mbar MP
Portata stmc/h G.N.
AC10
AC20
110
115
Pu
AC5
bar
Pd
+0,5 bar 100
150
Pd
+1 bar
350
Pd
+2,5 bar
300
Pd
+5,0 bar
170
350
250
160
500
500
AC10
AC20
160
180
240
500
500
Pd:300-1000mbar MP
Portata stmc/h G.N.
Pu
AC5
bar
Pd
60
+0,5 bar
280
Pd
+1 bar
500
Pd
+2,5 bar
500
Pd
+5,0 bar
75
160
350
AC10
AC20
90
110
140
250
450
Pd:1000-3000mbar BP
Portata stmc/h G.N.
Pu
AC5
bar
Pd
+0,5 bar 110
AC20
160
200
160
Pd
+1 bar
180
350
400
280
Pd
+2,5 bar
320
500
500
500
Pd
+5,0 bar
350
500
500
* Collegamento della presa d’impulso esterna a cura del cliente
Portata in GPL:
- moltiplicare il valore in tabella x 1.2
Portata in Azoto:
- moltiplicare il valore in tabella x 0.789
AC10
LEGENDA:
- Pd: Pressione in uscita
- Pu: Pressione in ingresso
- Ac: Grado di precisione
Dival 500
DIMENSIONI
Ø185
173
Dival 500
B
C
A
Dival 500
1”x1”
100±1
B
299
307
C
255±1
257±1
44
50
DnE
1”ISO 7/1
1”ISO 7/1
DnU
1”ISO 7/1
1”1/2 ISO 7/1
D
D
A
173
C
Ø185
Dival 500 + LA
A
Dival 500+LA
1”x1”
100±1
Dival 500+LA
1”x1”1/2
130±1
B
437±2
445±2
C
255±1
257±1
182≠±1
188≠±1
DnE
1”ISO 7/1
1”ISO 7/1
DnU
1”ISO 7/1
1”1/2 ISO 7/1
D
D
B
Dival 500
1”x1”1/2
130±1
A
Dimensioni d’ingombro in mm.
Pietro Fiorentini Solutions
Impianti di Riduzione
Misura
Valvole a Farfalla
Pietro Fiorentini S.p.A.
via E.Fermi 8/10
I-36057 Arcugnano (VI) Italy
Tel. +39 0444 968.511
Fax. +39 0444 960.468
DA SISTEMARE !!!!!!!!
I dati sono indicativi e non impegnativi.
Ci riserviamo di apportare eventuali
modifiche senza preavviso.
CT-s 552-I Luglio 11
