New SIPF - roncarati

SIPF
®
Roncarati
Soluzioni Innovative di
Protezione contro i Fulmini
Servizi elettroindustriali

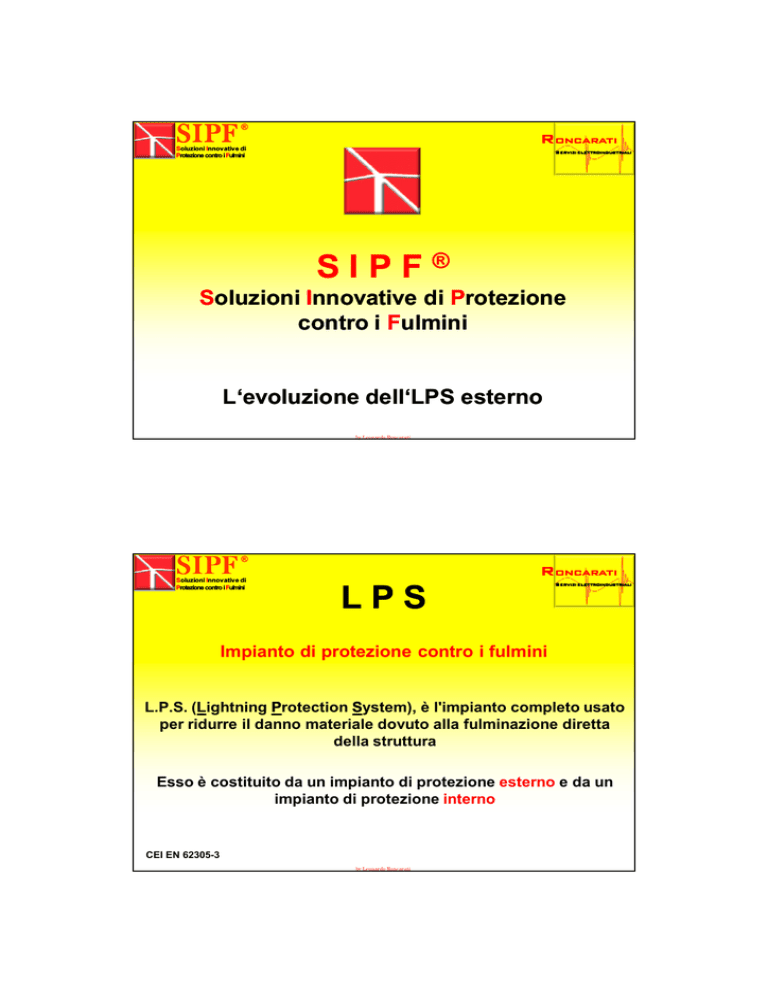

SIPF®
Soluzioni Innovative di Protezione
contro i Fulmini
L‘evoluzione dell‘LPS esterno
by Leonardo Roncarati
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
Roncarati
LPS
Servizi elettroindustriali
Impianto di protezione contro i fulmini
L.P.S. (L
Lightning Protection System), è l'impianto completo usato
per ridurre il danno materiale dovuto alla fulminazione diretta
della struttura
Esso è costituito da un impianto di protezione esterno e da un
impianto di protezione interno
CEI EN 62305-3
by Leonardo Roncarati
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
Definizioni
Roncarati
Servizi elettroindustriali
Scopo dell‘LPS esterno
L’LPS esterno ha la funzione di intercettare i fulmini sulla
struttura, compresi quelli sulle facciate laterali, e di
condurre la corrente di fulmine dal punto d’impatto a terra.
L’LPS esterno ha anche la funzione di disperdere la
corrente nel terreno senza che si verifichino danni termici
o meccanici e scariche pericolose in quanto in grado
d’innescare incendi o esplosioni
CEI EN 62305-3
by Leonardo Roncarati
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
Definizioni
Roncarati
Servizi elettroindustriali
LPS esterno
parte di un LPS costituita da un sistema di captatori,
da un sistema di calate e da un sistema di dispersori.
LPS esterno isolato
LPS i cui sistemi di captatori e di calate sono posizionati
in modo che il percorso della corrente di fulmine non sia in
contatto con la struttura da proteggere.
CEI EN 62305-3
by Leonardo Roncarati
SIPF
®
Roncarati
SIPF
Soluzioni Innovative di
Protezione contro i Fulmini
Servizi elettroindustriali
L‘evoluzione dell‘impianto di protezione esterno
Sistema di captazione isolato integrato
con sistema appoggiato
SIPF
by Leonardo Roncarati
Equipotenzializzare i corpi metallici esterni con l’impianto di
SIPF
captazione fa si che la struttura sia interessata da una frazione R oncarati
®
Soluzioni Innovative di
Protezione contro i Fulmini
della corrente di fulmine e di questo effetto si dovrebbe tenere
conto (CEI EN 62305, parte 3, punto 6.2.2, nota).
piano primo
CPU
P.Pannel
piano terra
by Leonardo Roncarati
Servizi elettroindustriali
Captazione isolata circoscritta ai corpi metallici esterni
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
Roncarati
Servizi elettroindustriali
piano primo
CPU
P.Pannel
piano terra
by Leonardo Roncarati
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
SP300700, il conduttore
Roncarati
oncarati
Servizi
Servizielettroindustriali
elettroindustriali
SIPF
SIPF utilizza come conduttore base per gli impianti a fune la corda in aldrey
da 70 mm2 in formazione 19 x 2,14 mm, lega di alluminio, silicio e magnesio
primaria per impianti elettrici UNI 3570
Caratteristiche tecniche
Carico di rottura 1985 kg
Massa teorica 0,1878 kg/m
Modulo di elasticità 5700 kg/mm2
Resistenza elettrica a 20°C 0,484 Ω /km
Coefficiente di dilatazione termica 23x10-6 1/°C
by Leonardo Roncarati
by Leonardo Roncarati
SIPF Captazione isolata, calate a fune
®
Soluzioni Innovative di
Protezione contro i Fulmini
Roncarati
Servizi elettroindustriali
piano primo
CPU
P.Pannel
piano terra
by Leonardo Roncarati
SIPF Captazione isolata, calate a fune
®
Soluzioni Innovative di
Protezione contro i Fulmini
con astine perimetrali
piano primo
CPU
P.Pannel
piano terra
by Leonardo Roncarati
Roncarati
Servizi elettroindustriali
SIPFCaptazione isolata, calate naturali
®
Soluzioni Innovative di
Protezione contro i Fulmini
Roncarati
Servizi elettroindustriali
piano primo
CPU
P.Pannel
piano terra
by Leonardo Roncarati
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
Volume protetto
Servizi elettroindustriali
Il volume protetto
aadeve rispettare la
all’interno della LPZ 1
aadistanza di sicurezza “s”
s
s
piano primo
CPU
Roncarati
P.Pannel
piano terra
by Leonardo Roncarati
SIPF
®
Volume protetto
Soluzioni Innovative di
Protezione contro i Fulmini
Roncarati
Servizi elettroindustriali
Il volume protetto all’interno
della LPZ 1 deve rispettare la
distanza di sicurezza “s”
s
piano primo
CPU
P.Pannel
piano terra
by Leonardo Roncarati
SIPF
®
Captazione e calate naturali
Soluzioni Innovative di
Protezione contro i Fulmini
Servizi elettroindustriali
Soluzione possibile solo se non sono presenti in
copertura corpi metallici esterni, sono utilizzabili i
componenti naturali della struttura ed è accettabile il
danno nel punto d’impatto.
piano primo
CPU
Roncarati
P.Pannel
piano terra
by Leonardo Roncarati
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
LPS esterno isolato
Roncarati
Servizi elettroindustriali
Soluzione consigliata su strutture contenenti esplosivi solidi o
materiali particolarmente sensibili al campo elettrico o magnetico.
I componenti naturali della struttura in questo caso contribuiscono
alla schermatura dai campi elettromagnetici irradiati.
by Leonardo Roncarati
SIPF
®
Soluzioni Innovative di
Protezione contro i Fulmini
SIPF
Roncarati
Servizi elettroindustriali
Soluzioni Innovative di Protezione contro i Fulmini
Ia soluzione a fune consente di realizzare impianti parafulmine
in un modo estremamente migliorativo:
lascia libertà di movimento, non necessita di supporti, è comunque più
distante dalla struttura da proteggere anche quando non viene chiesto
l’isolamento, non appesantisce le strutture, ha una conducibilità
elettrica cinque volte superiore all’acciaio zincato, non subisce
aggressioni dagli agenti atmosferici e ha un tempo di posa
decisamente inferiore ai sistemi tradizionali (circa 1/3).
by Leonardo Roncarati
