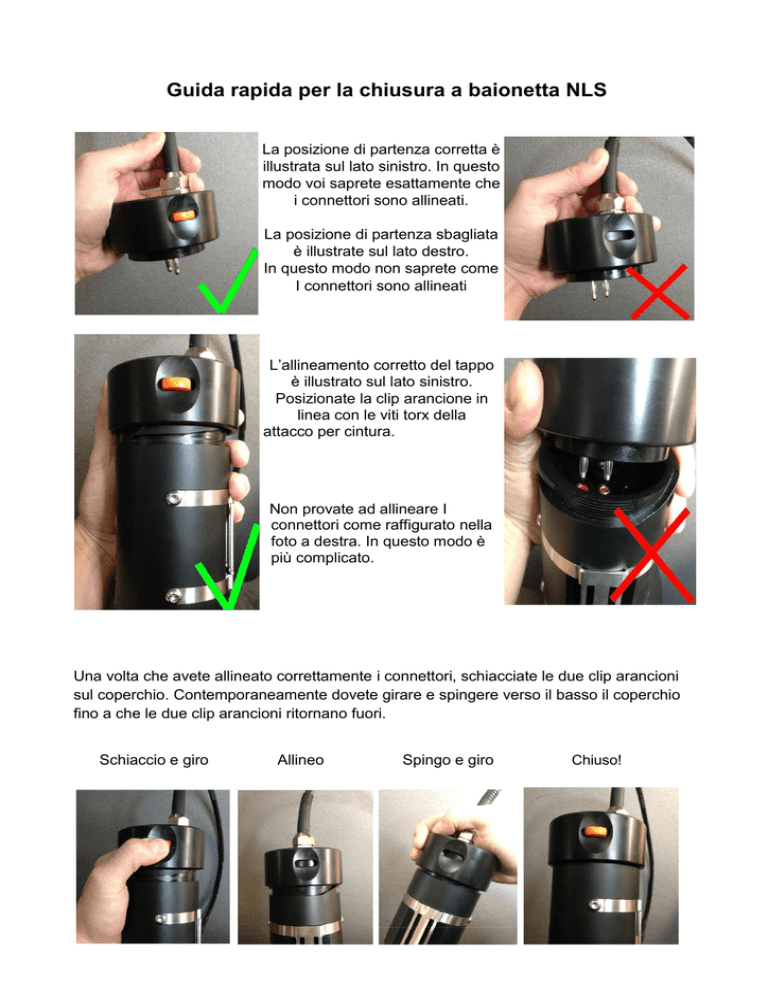

Guida rapida per la chiusura a baionetta NLS
La posizione di partenza corretta è
illustrata sul lato sinistro. In questo
modo voi saprete esattamente che
i connettori sono allineati.
La posizione di partenza sbagliata
è illustrate sul lato destro.
In questo modo non saprete come
I connettori sono allineati
L’allineamento corretto del tappo
è illustrato sul lato sinistro.
Posizionate la clip arancione in
linea con le viti torx della
attacco per cintura.
Non provate ad allineare I
connettori come raffigurato nella
foto a destra. In questo modo è
più complicato.
Una volta che avete allineato correttamente i connettori, schiacciate le due clip arancioni
sul coperchio. Contemporaneamente dovete girare e spingere verso il basso il coperchio
fino a che le due clip arancioni ritornano fuori.
Schiaccio e giro
Allineo
Spingo e giro
Chiuso!
