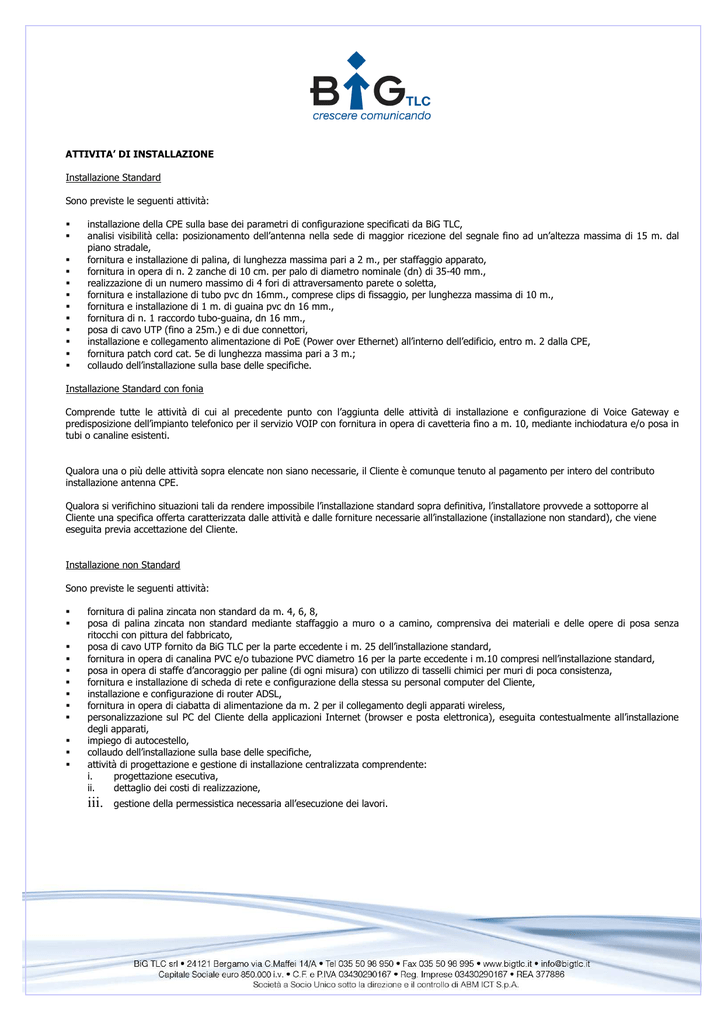

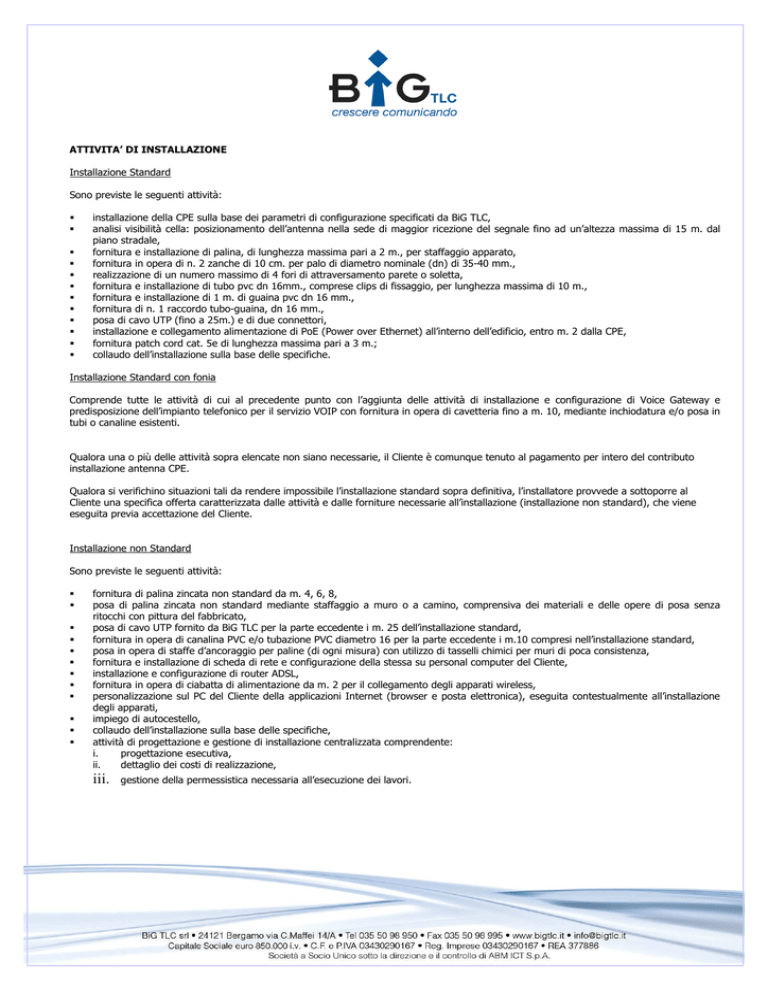

Documento descrittivo installazioni standard

ATTIVITA’ DI INSTALLAZIONE
Installazione Standard
Sono previste le seguenti attività:
installazione della CPE sulla base dei parametri di configurazione specificati da BiG TLC,
analisi visibilità cella: posizionamento dell’antenna nella sede di maggior ricezione del segnale fino ad un’altezza massima di 15 m. dal
piano stradale,
fornitura e installazione di palina, di lunghezza massima pari a 2 m., per staffaggio apparato,
fornitura in opera di n. 2 zanche di 10 cm. per palo di diametro nominale (dn) di 35-40 mm.,
realizzazione di un numero massimo di 4 fori di attraversamento parete o soletta,
fornitura e installazione di tubo pvc dn 16mm., comprese clips di fissaggio, per lunghezza massima di 10 m.,
fornitura e installazione di 1 m. di guaina pvc dn 16 mm.,
fornitura di n. 1 raccordo tubo-guaina, dn 16 mm.,
posa di cavo UTP (fino a 25m.) e di due connettori,
installazione e collegamento alimentazione di PoE (Power over Ethernet) all’interno dell’edificio, entro m. 2 dalla CPE,
fornitura patch cord cat. 5e di lunghezza massima pari a 3 m.;
collaudo dell’installazione sulla base delle specifiche.
Installazione Standard con fonia
Comprende tutte le attività di cui al precedente punto con l’aggiunta delle attività di installazione e configurazione di Voice Gateway e
predisposizione dell’impianto telefonico per il servizio VOIP con fornitura in opera di cavetteria fino a m. 10, mediante inchiodatura e/o posa in
tubi o canaline esistenti.
Qualora una o più delle attività sopra elencate non siano necessarie, il Cliente è comunque tenuto al pagamento per intero del contributo
installazione antenna CPE.
Qualora si verifichino situazioni tali da rendere impossibile l’installazione standard sopra definitiva, l’installatore provvede a sottoporre al
Cliente una specifica offerta caratterizzata dalle attività e dalle forniture necessarie all’installazione (installazione non standard), che viene
eseguita previa accettazione del Cliente.
Installazione non Standard
Sono previste le seguenti attività:
fornitura di palina zincata non standard da m. 4, 6, 8,
posa di palina zincata non standard mediante staffaggio a muro o a camino, comprensiva dei materiali e delle opere di posa senza
ritocchi con pittura del fabbricato,
posa di cavo UTP fornito da BiG TLC per la parte eccedente i m. 25 dell’installazione standard,
fornitura in opera di canalina PVC e/o tubazione PVC diametro 16 per la parte eccedente i m.10 compresi nell’installazione standard,
posa in opera di staffe d’ancoraggio per paline (di ogni misura) con utilizzo di tasselli chimici per muri di poca consistenza,
fornitura e installazione di scheda di rete e configurazione della stessa su personal computer del Cliente,
installazione e configurazione di router ADSL,
fornitura in opera di ciabatta di alimentazione da m. 2 per il collegamento degli apparati wireless,
personalizzazione sul PC del Cliente della applicazioni Internet (browser e posta elettronica), eseguita contestualmente all’installazione
degli apparati,
impiego di autocestello,
collaudo dell’installazione sulla base delle specifiche,
attività di progettazione e gestione di installazione centralizzata comprendente:
i.
progettazione esecutiva,
ii.
dettaglio dei costi di realizzazione,
iii.
gestione della permessistica necessaria all’esecuzione dei lavori.
