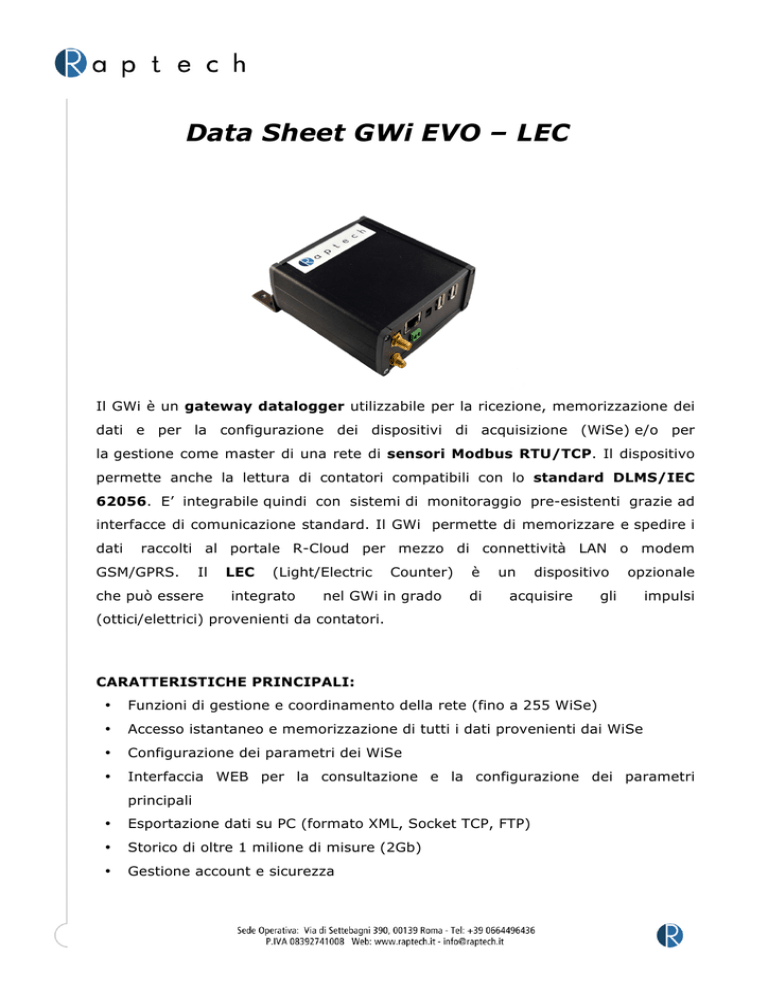

Data Sheet GWi EVO – LEC
Il GWi è un gateway datalogger utilizzabile per la ricezione, memorizzazione dei
dati e per la configurazione dei dispositivi di acquisizione (WiSe) e/o per
la gestione come master di una rete di sensori Modbus RTU/TCP. Il dispositivo
permette anche la lettura di contatori compatibili con lo standard DLMS/IEC
62056. E’ integrabile quindi con sistemi di monitoraggio pre-esistenti grazie ad
interfacce di comunicazione standard. Il GWi permette di memorizzare e spedire i
dati
raccolti al portale R-Cloud per mezzo di connettività LAN o modem
GSM/GPRS.
Il
che può essere
LEC
(Light/Electric
integrato
Counter)
nel GWi in grado
è
di
un
dispositivo
acquisire
opzionale
gli
impulsi
(ottici/elettrici) provenienti da contatori.
CARATTERISTICHE PRINCIPALI:
•
Funzioni di gestione e coordinamento della rete (fino a 255 WiSe)
•
Accesso istantaneo e memorizzazione di tutti i dati provenienti dai WiSe
•
Configurazione dei parametri dei WiSe
•
Interfaccia WEB per la consultazione e la configurazione dei parametri
principali
•
Esportazione dati su PC (formato XML, Socket TCP, FTP)
•
Storico di oltre 1 milione di misure (2Gb)
•
Gestione account e sicurezza
Dati tecnici
GWi EVO
Alimentazione
DC 5V
Temperatura di utilizzo
0°C, +70°C
Dimensioni
150 x 110 x 50 mm
Consumo medio
circa 1 Watt senza microSD, ethernet link,
dispositivi USB o altre periferiche
Connessioni:
n.1 RJ45, n.2 prese USB tipo A, morsetti
per alimentazione e RS485
Interfacce di comunicazione:
n.1 ethernet, n.2 usb, n.1 RS485
LEC (opzionale)
Integrato nel GWi
Ingressi contatore di impulsi
n.4 (n.2 morsettiere 4 fili)
Tipologia impulsi
Ottici ed elettrici
Frequenza massima impulsi
10 impulsi al secondo
Durata minima impulso
20ms
Tensione massima presente sugli ingressi
digitali
3,3V
Modem (opzionale)
Quad-band EGSM 850/900/1800/1900 MHz
Output power
Class 4 (2W) @ 850/900 MHz - Class 1
(1W) @ 1800/1900 MHz
Power off: 26 uA - Idle (registered, power
Consumi GSM (valori tipici)
saving): 2.6 mA - Dedicated mode: 200
mA
Serial port multiplexer GSM
Sensibilità:
Temperatura:
7.10
-107 dBm (typ.) @ 850 / 900 MHz -106
dBm (typ.) @ 1800 / 1900 MHz
-40°C,+85°C (operativa); -40°C, +85°C
(storage)
RoHS compliant
Modulo ZigBee (opzionale)
Frequenza
2,4GHz (banda ISM)
Banda:
240Kb/sec
Reti mesh
Certificazioni
FCC, IC, ETSI e RoHS compliant
Potenza trasmissiva
2mW/10mW
Antenna Dipolo da esterno (opzionale)
Frequenza
2,3GHz - 2,5GHz
Guadagno
9dBi
Impedenza
50 Ohm
Polarizzazione
Lineare Verticale
Resistente
PC e UV
Peso
200g
Dimensioni
21x625mm
Connettore
N
