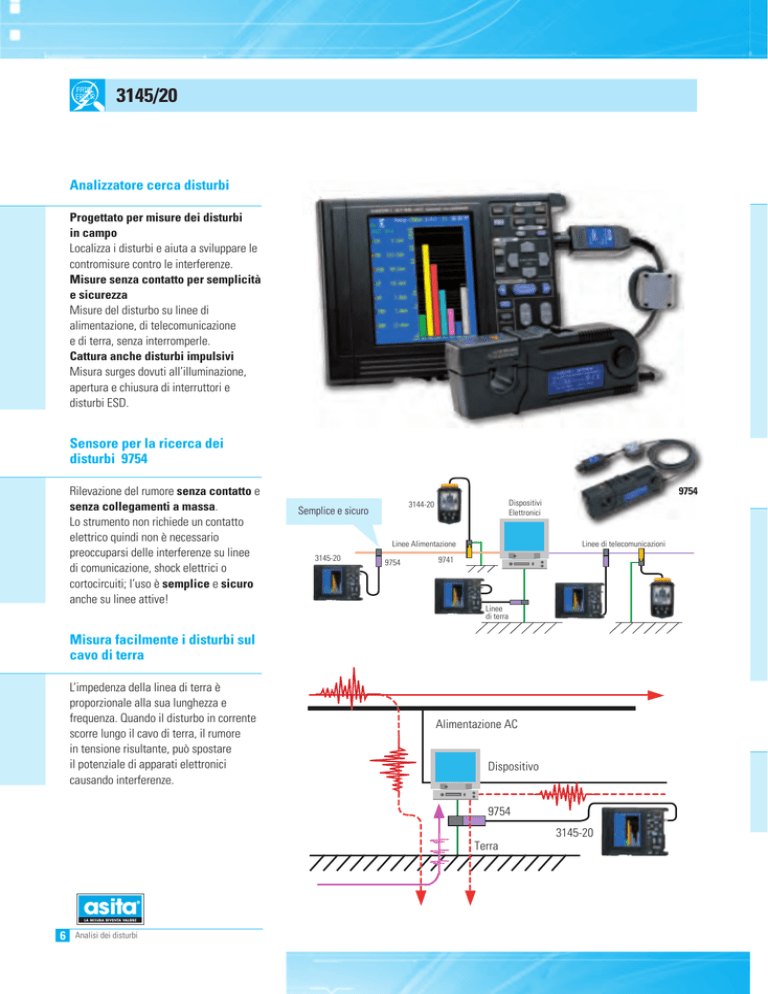

3145/20

3145/20
Analizzatore cerca disturbi
Progettato per misure dei disturbi
in campo
Localizza i disturbi e aiuta a sviluppare le
contromisure contro le interferenze.
Misure senza contatto per semplicità
e sicurezza
Misure del disturbo su linee di
alimentazione, di telecomunicazione
e di terra, senza interromperle.
Cattura anche disturbi impulsivi
Misura surges dovuti all’illuminazione,
apertura e chiusura di interruttori e
disturbi ESD.
Sensore per la ricerca dei
disturbi 9754
Rilevazione del rumore senza contatto e
senza collegamenti a massa.
Lo strumento non richiede un contatto
elettrico quindi non è necessario
preoccuparsi delle interferenze su linee
di comunicazione, shock elettrici o
cortocircuiti; l’uso è semplice e sicuro
anche su linee attive!
9754
Dispositivi
Elettronici
3144-20
Semplice e sicuro
Linee Alimentazione
3145-20
9754
Linee di telecomunicazioni
9741
Linee
di terra
Misura facilmente i disturbi sul
cavo di terra
L’impedenza della linea di terra è
proporzionale alla sua lunghezza e
frequenza. Quando il disturbo in corrente
scorre lungo il cavo di terra, il rumore
in tensione risultante, può spostare
il potenziale di apparati elettronici
causando interferenze.
Alimentazione AC
Dispositivo
9754
3145-20
Terra
6
Analisi dei disturbi
Cattura disturbi impulsivi
tramite la funzione peak hold
Con analizzatore di spettro, i disturbi
impulsivi non possono essere rilevati in
modo attendibile durante lo sweeping
della scala di misura ad un particolare
intervallo di frequenza.
Con analisi FFT, i disturbi impulsivi
che compaiono nei tempi morti della
misura non possono essere rilevati con la
funzione di analisi FFT di un oscilloscopio
digitale.
3145/20 è stato progettato per misurare
i disturbi che cambiano livello e
frequenza durante tutto il periodo di
misura, così come i disturbi impulsivi
quali surge.
Surge
Dispositivo
elettronico A
Alimentazione
Misura del rumore di corrente
tramite sensore 9754
i1
È ideale per determinare le vie
di propagazione dal punto di
ingresso e per misurare i disturbi
sul cavo di terra.
9754 non necessita di collegamento
a terra.
Il disturbo dalla linea di alimentazione
scorre attraverso l’apparecchiatura
elettronica A per comparire poi sul
cavo di messa a terra e sulla linea di
telecomunicazione.
9754
Dispositivo
elettronico B
Telecomunicazione
i3
i2
Terra
da i1= i2 + i3
Connettore LAN
(10BASE-T)
PC card
Funzione Data logger permette
registrazioni su lunghi periodi
BNC
Collegamento sensore 9754 o altri
ingressi di tensione
(da un’antenna o sonda magnetica
a corto raggio)
Scala in corrente
Il livello del rumore sul display LCD a
colori in tempo reale.
Visualizzazione istantanea dei valori
del disturbo misurato e delle sue
variazioni nel tempo.
Scala 200 mA
2.0mAp-p a 280.0 mAp-p
Scala 2 A
0.020 Ap-p a 2.800 Ap-p
Scala 20A
0.20 Ap-p a 28.00 Ap-p
Scala in tensione
9754 Sensore (opzionale)
Misura la corrente di disturbo
senza contatto diretto
Scala 10 mV
0.20 mVp-p a 0.20 mVp-p
Scala 100 mV
2.0 mVp-p a 140.0 mVp-p
Scala 1V
0.20 Vp-p a 1.400 Vp-p
Monitoraggio delle misure
Visualizzazione istantanea del livello
del rumore su barra grafica
3145/20 separa i disturbi tra 10kHz
e 100MHz in 7 bande di frequenza e
visualizza il livello del rumore in corrente
di ogni banda come grafico a barre, con
un aggiornamento ogni 100ms.
Memorizzazione delle misure
Registrazione delle variazioni
del disturbo nel tempo
Le variazioni del rumore nel tempo sono
registrate nella memoria interna dello
strumento su 7 bande di frequenza.
Tramite l’analisi dei dati registrati, si
possono determinare i livelli
del disturbo ed il momento esatto
in cui è accaduto. L’intervallo di
registrazione può essere impostato
da 1 a 60 secondi. Il livello del picco
misurato entro ogni intervallo di
registrazione viene memorizzato.
Monitoraggio
con un oscilloscopio
Livelli di disturbo visualizzati
nel grafico a barre di 3145/20
Peak Bar
Livello di picco del disturbo
Display numerico
Visualizzazione istantanea
del valore massimo
Level Bar
Livello del disturbo presente
Banda
Visualizza 7 scale
in frequenza
Misura dei dettagli
del disturbo,
senza determinazione
del tipo di disturbo.
Semplice visualizzazione del livello del disturbo in corrente per ogni
banda. Il grafico a barre rende visibile la caratteristica del rumore.
Salvataggio automatico dei dati in
una memory card durante la misura
Lo strumento può supportare card fino a
1GB per registrazioni su lunghi periodi di
tempo.
I dati salvati su memory card possono
essere analizzati su pc grazie al software
DATA VIEWER fornito con 3145/20.
Se si interrompe la tensione di
alimentazione allo strumento durante
una registrazione (funzione di salvataggio
automatico attivata) i dati misurati fino
ad un minuto prima dell’interruzione
dell’alimentazione vengono salvati nella
Memory Card.
Al ritorno dell’alimentazione, lo
strumento riprende la registrazione.
8
Analisi dei disturbi
Intervallo
di registrazione
Memoria Interna
Memory Card 128MB
1S
2S
5S
16 giorni
1 mese
2.5 mesi
2 mesi
4 mesi
10 mesi
10 S
20 S
30 S
60 S
5 mesi
10 mesi
15 mesi
2.5 anni
1.5 anni
3.3 anni
5 anni
10 anni
Funzione di allarme
Allarme acustico quando il disturbo
supera la soglia impostata
Quando si presenta una situazione
di allarme, questa funzione notifica
l’accaduto inviando una mail al PC
o al telefono cellulare.
Interferenze
Nota: per l’invio
delle e-mail è
necessario un
ambiente LAN.
Batterie 9447 - ricaricabile
durante il funzionamento dello
strumento
Se si interrompe la tensione di
alimentazione allo strumento durante una
registrazione, la misura può continuare
utilizzando l’alimentazione delle batterie.
Se non sono inserite le batterie, la
misura si interrompe e i dati contenuti
nella memoria dello strumento verranno
eliminati entro 10 minuti.
Esempio di collegamento usando
la comunicazione HTTP
tramite rete LAN 10BASE-T
3145-20
PC (www) Browser
Funzione di comunicazione
Operazioni Remote
(Misure Remote via HTTP Server)
Le impostazioni dello strumento,
l’acquisizione dei dati e lo schermo
possono essere controllati tramite un
browser internet come Internet Explorer.
• controllo remoto
• trasferimento dati tramite ftp
• start/stop
• visualizzazione dei dati a display
• trasferimento dei dati dalla memoria
• impostazione dei commenti.
Operazioni remote sullo schermo
Il browser visualizza in modo emulato il pannello
di controllo dello strumento.
I tasti sul pannello emulato hanno la stessa funzione
di quelli sullo strumento.
Inizio e fine della misura
Inizio e fine della misura dal vostro web browser
Visualizzazione delle condizione della misura
in tempo reale.
Funzione di comunicazione
Invio della E-Mail
SMTP server mail
Questa funzione permette di avvisare
tramite una mail (su rete locale o remota)
quando:
• termina la misura,
• si attiva un allarme,
• la memoria della memory card è piena
• lo strumento si riattiva dopo una
mancanza di alimentazione.
Internet
service provider
3145-20
PC (www) Browser
Contenitore E-Mail
Cellulare o PC
Software applicativo per PC:
DATA VIEWER per 3145/20
Permette di visualizzare su PC i dati
memorizzati sullo strumento.
Altre funzioni:
• ricerca dei dati in funzione di criteri
specifici
• stampa dei grafici
• conversione dei dati di misura in
formato CSV.
Conversione in formato CSV
I dati possono essere convertiti da testo in formato
CSV per l’importazione su fogli di calcolo
Visualizzazione dei valori numerici
dei dati misurati
Ricerca dei dati misurati
Criteri di ricerca: Livello della corrente,
livello di allarme, eventi sul livello di picco
possono essere specificati e ricercati.
Visualizzazione dei
grafici
Visualizzazione in forma
grafica dei dati misurati.
Funzione cursori
Visualizza il tempo e i
valori di misura tra la
posizione dei cursori A/B
Esempio di visualizzazione giornaliera
Visualizzazione dei dati per giorno, settimana, mese.
Visualizzando i dati in modo giornaliero, le variazioni del disturbo
durante la giornata può essere visualizzata immediatamente.
Stampa e generazione
del rapporto
Stampa della misura
come grafico
Copia dello schermo in formato BMP da inserire in un documento WORD
o su un altro programma di video scrittura.
Measurement Report
Measurement A ..........
Measurement B ..........
Measurement Date: 00/00/00
Copia di un’immagine del grafico
visualizzato in un altro programma
quando si genera
un rapporto di misura.
10
Analisi dei disturbi
Stampa dal programma
applicativo.
Specifiche 3145/20
Specifiche tecniche
Terminale di ingresso
Massima tensione di ingresso
(tra i terminali)
Massima tensione verso terra
Scala di frequenza
Scala di misura/ampiezza
BNC jack
5Vpicco
+5V
da 5Hz a 100MHz
Parametri misurati
Corrente (sensore 9754)
Tensione
Sistema di misura
Scala di misura
Ampiezza di misura
200 mA
2.0 mAp-p a 280.0 mAp-p
2A
0.020 Ap-p a 2.800 mAp-p
20A
0.20 Ap-p a 28.00 Ap-p
10mV
0.20 mVp-p a 14.00 mVp-p
100mV
2.0mVp-p a 140.0mVp-p
1V
0.020Vp-p a 1.400Vp-p
7 bande contigue definite tramite BPFs, misura del picco per ogni banda.
BPF configurazione (Caratteristica BPF: Q= 1, -40 dB decade roll off)
f0= frequenza centrale
Roll off caratteristica
-40dB/decade
Frequenza
Larghezza di banda
Metodo di rilevazione del picco
Precisione di misura
rilevazione del picco della forma d’onda (per bande con fo = 15, 70 e 250 kHz, e 1MHz).
Livello comparatore (per bande con fo = 5, 20 e 60MHz)
(al centro della frequenza fo di ogni banda, da 0° a 40° C e fino a 80% UR)
Bande -1,15, 70 e 250kHz, e 1MHz
Scala di
misura
Livello Segnale
200mA
Frequenza di centro banda
15kHz
70kHz
250kHz
1MHz
20.0 mAp-p a 200.0mAp-p
± 20% rdg
± 20% rdg
± 20% rdg
± 25% rdg
2A
200.0 mAp-p a 2000 mAp-p
± 15% rdg
± 15% rdg
± 15% rdg
± 20% rdg
20A
2.00 Ap-p a 20.00mAp-p
± 15% rdg
± 15% rdg
± 15% rdg
± 20% rdg
Bande -2.5, 20 e 60 MHz
Scala di
misura
Livello segnale
200mA
Frequenza di centro banda
5MHz
20MHz
60MHz
200.00 mAp-p
± 25% rdg
± 25% rdg
± 30% rdg
2A
2.000 Ap-p
± 20%
± 20% rdg
± 25% rdg
20A
20.00 Ap-p
± 20%
± 20% rdg
± 25% rdg
Specifiche generali
Memoria interna
Precisione sull’asse dei tempi
Durata della batteria di backup
Temperatura e umidità di
funzionamento
Precisione garantita
Dimensioni/massa
Norme applicabili
Memoria esterna
Tipo Card
Contenuto memorizzato
Display
Alimentazione
Funzione di carica
Tempo di funzionamento continuo
32MB
± 0.2 s/giorno (a 23°C)
per orologio e impostazioni: almeno 10 anni (a 23°C)
per i dati di misura: almeno 10 anni dopo lo spegnimento
da 0° a 40° C, fino a 80% UR (senza condensa)
1 anno
203 x 170 x 52 mm circa / 1,2 kg
Sicurezza: CEI EN 61010-1:2001, grado di protezione 2,
categoria di misura I (previsto per tensioni superiori a 330V)
EMC: CEI EN 61326:1997+A1:1998+A2:2001+A3:2003, CEI EN61000-3-2:2000+A2:2005,
CEI EN61000-3-3:1995+A1:2001+A2:2005
Slot per pc card: uno 68 pin Compatibile con PC card standard tipo II (Supporto tipo e II)
Flash ATA card (HIOKI)
Impostazioni, dati misurati ( formato testo o proprietario 3145-20), Immagine dello schermo
(formato BMP)
LCD 5,7“ STN a colori
Adattatore CA mod. 9418/15 (fornisce 12V CC +5%)
Tensione di ingresso dell’adattatore da 100 a 240 VCA 50/60Hz
L’adattatore permette la ricarica del pacco batterie 9447
Ricarica veloce: 2,5 ore o meno
Circa 1 ora (a 23°C)
Specifiche di funzionamento
Funzione monitor
Funzione di logging
Funzione di allarme
Funione di marcatura degli eventi
12
Analisi dei disturbi
Visualizza in tempo reale i valori picco picco in ogni banda di frequenza sul grafico a barre
visualizzato
Valore misurato: picco picco
Metodo di visualizzazione: grafico a barre più valore istantaneo o valore massimo
Intervallo di aggiornamento: 100ms
Funzione di peak hold: Mantiene visualizzato il valore massimo misurato su ogni banda
Registra il massimo valore picco picco di ogni banda in frequenza all’intervallo di
registrazione specificato nella memoria interna, e visualizza il grafico della registrazione
Intervallo di registrazione: 1, 2, 5, 10, 20, 30 o 60 sec
Durata della registrazione: In funzione della capacità di memoria
Visualizzazione della registrazione: Schermo intero, Grafico e valori più recenti,
Grafico e valori massimi
Zoom del grafico: zoom in/out lungo l’asse dei tempi
Funzione dei cursori: Visualizza i valori misurati nella posizione dei cursori
Durante la registrazione e il monitoraggio, su operazioni specifiche e eseguita quando
vengono riconosciuti specifici criteri
Criterio di allarme: Impostazione del livello specifico per ogni banda
Operazioni d’allarme: Tono udibile, indicazione a display, uscita del trigger,
notificazione e-mail
possono essere marcati fino a 100 eventi mentre si registra
Funzione I/O
Trigger esterno: inserimento marcatura degli eventi mentre si registra
Scala di tensione applicabile
Ampiezza effettiva dell’impulso
Massima tensione applicabile
Memorizzazione
Funzione di comunicazione
Con trigger esterno filtro off, intervallo alto:
almeno 1ms intervallo basso: almeno 2μs
Con trigger esterno filtro on, intervallo alto:
almeno 2,5ms intervallo basso: almeno 2,5 ms.
Da –5 a +10V CC
Uscita Trigger: Uscita del segnale su un evento di allarme, collettore aperto, ampiezza
dell’impulso almeno 100ms.
drive di memorizzazione: PC Card
Formato dei dati: Formato dedicato al mod.3145/20, testo, file di impostazione, immagine
dello schermo (bmp)
HTTP server, per visualizzazione dello schermo e controllo remoto
FTP server, per acquisizione dei dati dalla memoria interna e dalla PC card
E-mail, invio su un evento di allarme
Specifiche del software applicativo
Lettura dei file da 3145/20, visualizzazione
dei dati registrati, funzione cursori,
conversione file di testo, stampa.
Accessori in dotazione:
9418/15 alimentatore, software, custodia
per il trasporto, 3 nuclei di ferrite.
Livello alto: da 2,5V a 5,0V - Livello basso da 0 a 10V
Accessori opzionali:
9642 cavo LAN
9447 pacco batterie
9643 carica batterie
9726 memory card 128MB
9727 memory card 256MB
9728 memory card 512MB
9729 memory card 1GB
9754 sensore in corrente
Esempio di dotazione:
unità 3145/20,
alimentatore 9418/15,
sensore 9754,
pacco batterie 9447,
caricabatterie 9643.
9754 - Specifiche generali
Scala in frequenza
Rapporto di corrente
Massima corrente
Rapporto tensione di uscita
Precisione sull’ampiezza
Precisione garantita
Effetto della posizione del
conduttore
Caratteristica corrente residua
Massima tensione verso terra
Ambiente operativo
Temperatura e umidità di
funzionamento
Diametro del conduttore
misurabile
Lunghezza del cavo del sensore
Dimensioni/massa
Riferimenti normativi
da 1kHz a 100MHz (-3dB)
10A CA
15 A picco
0.1V/A
± 3.0% rdg ± 0.001% f.s. (a 10A f.s.)
(f= 15kHz, con conduttore centrato nella pinza)
1 anno (circa 10.000 cicli di apertura e chiusura)
± 0.4% o meno
40mA o meno
CATII 600V, CATIII 300 V (conduttore isolato)
fino a 2000m sul livello del mare, al coperto.
0°C a 40°C, fino a 80% di umidità (senza condensa)
fino a 20mm
circa 2m
176 x 69 x 27mm / 450g
Sicurezza: CEI EN 61010-2-032 sensore di corrente tipo B, categoria di misura II e III
(transitorio di sovratensione anticipato 4000 V), grado di inquinamento 2.
Compatibilità elettromagnetica: CEI EN 61326:1997 + A1:1998 + A2:2001+A3:2003
