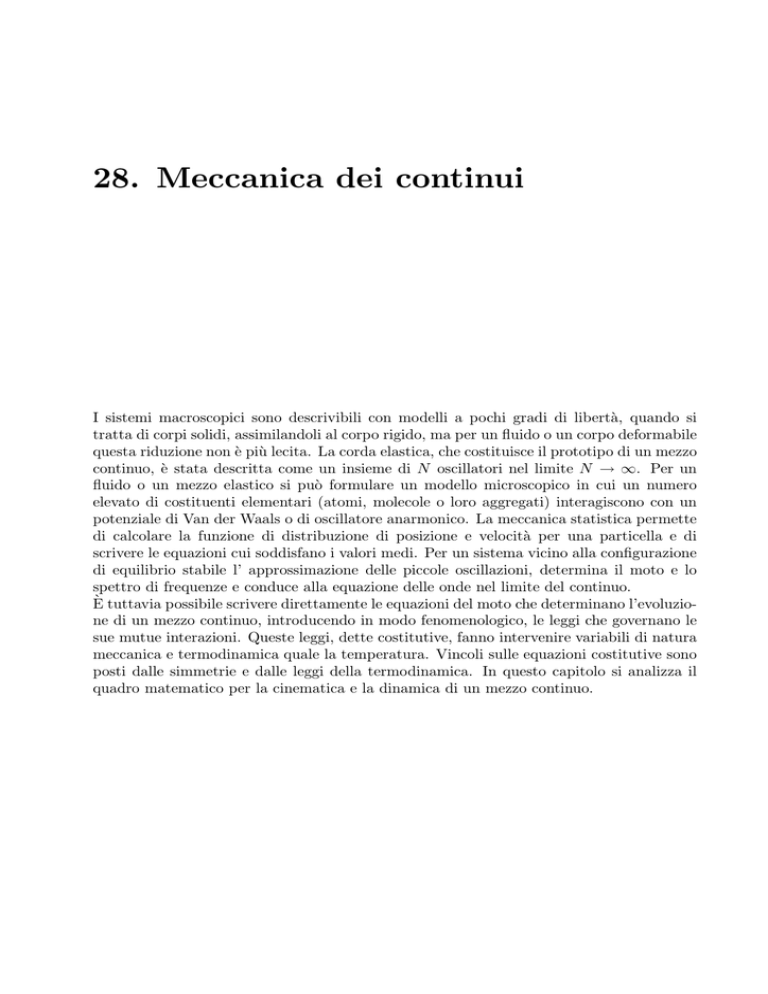

28. Meccanica dei continui

28. Meccanica dei continui
I sistemi macroscopici sono descrivibili con modelli a pochi gradi di libertà, quando si
tratta di corpi solidi, assimilandoli al corpo rigido, ma per un fluido o un corpo deformabile
questa riduzione non è più lecita. La corda elastica, che costituisce il prototipo di un mezzo
continuo, è stata descritta come un insieme di N oscillatori nel limite N → ∞. Per un
fluido o un mezzo elastico si può formulare un modello microscopico in cui un numero
elevato di costituenti elementari (atomi, molecole o loro aggregati) interagiscono con un
potenziale di Van der Waals o di oscillatore anarmonico. La meccanica statistica permette
di calcolare la funzione di distribuzione di posizione e velocità per una particella e di
scrivere le equazioni cui soddisfano i valori medi. Per un sistema vicino alla configurazione
di equilibrio stabile l’ approssimazione delle piccole oscillazioni, determina il moto e lo
spettro di frequenze e conduce alla equazione delle onde nel limite del continuo.
È tuttavia possibile scrivere direttamente le equazioni del moto che determinano l’evoluzione di un mezzo continuo, introducendo in modo fenomenologico, le leggi che governano le
sue mutue interazioni. Queste leggi, dette costitutive, fanno intervenire variabili di natura
meccanica e termodinamica quale la temperatura. Vincoli sulle equazioni costitutive sono
posti dalle simmetrie e dalle leggi della termodinamica. In questo capitolo si analizza il
quadro matematico per la cinematica e la dinamica di un mezzo continuo.
532
c 88-08- 9820
28. Meccanica dei continui
28.1. CINEMATICA
Lo spazio in cui è definito un mezzo continuo è R3 . Indicando con X la posizione iniziale
di un punto e con x la sua posizione all’istante t si suppone sia definita una applicazione
M invertibile, vedi figura 28.1.1, tale che
x = M (X; t),
X = M −1 (x, t),
(28.1.1)
Se è assegnato il campo di velocità del mezzo continuo v(x, t) la mappa M non è altro che
il flusso corrispondente a questo campo. La matrice jacobiana della trasformazione e la
sua inversa sono definite da
Fij =
∂xi
,
∂Xj
!!!
X
!!!
!!!!
!!!
!!!!
!!!
!!!!
Figura 28.1.1.
F−1
ij =
∂Xi
∂xj
(28.1.2)
!!!
!!!
!!!
x!!!
!!!
!!!
!!!
!!!
Trasformazione in un continuo.
Ogni funzione riferita al mezzo continuo può essere espressa come funzione delle coordinate
iniziali X, oppure delle coordinate istantanee x del punto. La prima formulazione è detta
lagrangiana la seconda euleriana e per ogni variabile g definita sul continuo si scrive
g = gL (X, t),
g = gE (x, t) = gL (M −1 (x, t), t)
(28.1.3)
Nel seguito si userà la notazione g(x, t) e g(X, t) per la formulazione euleriana e lagrangiana
omettendo gli indici E ed L quando non vi sia possibilità di confusione. Il vettore spostamento, vedi figura 28.1.2 è definito da
u=x−X
(28.1.4)
La velocità in forma lagrangiana è espressa da
vL (X, t) =
dx
∂M
=
(X, t)
dt
∂t
(28.1.5)
c 88-08- 9820
28.2. Derivate temporali
P
P
533
’
u
X
x
O
Figura 28.1.2.
Spostamento.
e la forma euleriana v(x, t) si ottiene usando (28.1.3). Se una variabile g è espressa in
forma lagrangiana, la sua derivata si scrive
∂g
dg
= L
dt
∂t
(28.1.6)
dg
∂g
∂g dxj
∂g
∂g
= E + E
= E + vj E
dt
∂t
∂xj dt
∂t
∂xj
(28.1.7)
Se è espressa in forma euleriana si ha
In (28.1.7) abbiamo omesso il simbolo di sommatoria usando la convenzione di somma sugli
indici ripetuti, come è consuetudine in meccanica dei continui e come faremo in questo e
nei prossimi capitoli. Se la velocità è espressa in forma euleriana la accelerazione è data
da
∂vi
∂vi
ai =
(28.1.8)
+ vj
∂t
∂xj
28.2. DERIVATE TEMPORALI
Data una variabile g definita sul continuo, che tipicamente è una densità, si considera il suo
integrale G su un dominio materiale finito. Dato un dominio iniziale D e la sua immagine
D(t) = M (D, t) al tempo t l’integrale
Z
G(t) =
gE (x, t)dx
(28.2.1)
D(t)
è costante, poiché viene valutato sugli evoluti degli stessi punti qualunque sia t. Se g
è una densità di massa G è la massa del massa del continuo contenuto in D all’istante
t = 0, che risulta uguale alla massa contenuta in D(t) all’istante t. Cambiando variabile
di integrazione da x a X si ha
Z
Z
G(t) =
gE (M (X, t), t) det F dX =
gL (X, t) det F dX
(28.2.2)
D
D
534
c 88-08- 9820
28. Meccanica dei continui
La derivata temporale di G(t) è espressa da
dG
=
dt
Z
D(t)
Z
∂g
dg
+ div (vg) dx =
+ g div v dx
∂t
dt
D(t)
(28.2.3)
Infatti possiamo calcolare la derivata temporale dopo aver effettuato la trasformazione di
coordinate, che fa passare dalle coordinate istantanee x a quelle iniziali X vedi (28.2.2).
dG
=
dt
Z D
∂g
∂gE dxj
+ E
∂xj dt
∂t
d
det F + gE det F dX
dt
(28.2.4)
La derivata temporale di det F(X, t) vale
d
det F = divv det F
dt
(28.2.5)
e la dimostrazione è identica a quella fatta per il determinante jacobiano di un flusso
(15.3.3), ove a Φ, µ si sostituiscano v, det F. Il risultato è quindi
dG
=
dt
Z D
∂vj
∂g
∂g
vj + g
+
det F dX
∂t
∂xj
∂xj
(28.2.6)
e coincide con la (28.2.3) se si ripassa alle coordinate istantanee x.
Equazione di continuità
Dalla equazione che esprime la derivata temporale si ricava l’equazione di continuità, che
esprime una legge di conservazione locale. Poiché l’integrale (28.2.6) si annulla per un
dominio D arbitrario, l’integrando, che si suppone continuo, non può che essere nullo.
Essendo det F 6= 0 segue l’equazione di continuità
∂ρ
+ div (ρv) = 0
∂t
(28.2.7)
dove si è scritto ρ al posto di g come di solito si conviene per indicare la densità di massa.
Un fluido il cui campo di velocità abbia divergenza nulla si dice incompressibile e per
esso risulta che ρ si mantiene costante lungo ogni traiettoria. Per interpretare fisicamente
l’equazione di continuità è sufficiente integrare la (28.2.7) su un dominio chiuso D indipendente da t; applicando il teorema di Gauss e detta Σ la frontiera di D ha
∂
∂t
Z
ρ(x, t)dx = −
D
Z
ρ n · vdσ
(28.2.8)
Σ
dove n è la normale esterna a Σ. Questo risultato si esprime dicendo che la variazione
della massa contenuta in D è uguale al flusso attraverso la frontiera di D.
c 88-08- 9820
28.3. Geometria della deformazione
535
28.3. GEOMETRIA DELLA DEFORMAZIONE
Nei fluidi si studia il campo euleriano delle velocità, nei solidi il campo lagrangiano delle
deformazioni. Supponendo che le deformazioni siano piccole è lecito linearizzare la trasformazione. Se X, X + dX sono due punti iniziali e x, x + dx i loro trasformati all’istante t
si ha
dx = F dX + O(kdXk2 )
(28.3.1)
Il rapporto dei volumi dei parallelepipedi infinitesimi che hanno per spigoli dxi e dXi
rispettivamente è dato da det F e gli elementi di linea sono dS = kdXk e ds = kdxk =
kF dXk. Notiamo che ds2 è una forma quadratica in dXi i cui coefficienti definiscono la
matrice positiva U2 = F̃F.
X+d X
x+ d x
dX
dx
X
u
x
Figura 28.3.1.
Traiettorie vicine.
Se F è ortogonale si ha U = I, le lunghezze sono invarianti, il moto è rigido e la trasformazione tra i punti di un intorno di X e quelli del corrispondente un intorno di x = M (X, t)
è data da una traslazione ed una rotazione,
x + dx = X + u + FdX
(28.3.2)
Nel caso generale allorché U non è l’identità, il corpo il corpo si deforma, vedi figura 28.3.1.
Proposizione. Ad ogni istante la trasformazione di un intorno infinitesimo di un mezzo
continuo è data da una traslazione, una rotazione ed una dilatazione lungo tre assi principali.
La dimostrazione si basa sulla rappresentazione polare di una matrice reale F data dal
prodotto di una matrice simmetrica positiva per una matrice ortogonale
F = RU
U2 = F̃F
(28.3.3)
dove R è ortogonale. Questa rappresentazione è l’analogo per le matrici reali della rappresentazione polare di un numero complesso. Per provare questo risultato basta osservare
536
c 88-08- 9820
28. Meccanica dei continui
−1 )FU−1 = I che
^
che che moltiplicando U2 = F̃F a destra e a sinistra per U−1 si ha (FU
mostra come R = FU−1 sia una matrice ortogonale.
La matrice simmetrica U è diagonalizzata da una rotazione S e scriviamo U = SΛS̃ dove
Λ = diag (λ1 , λ2 .λ3 ). Passando al sistema di coordinate x′ = S̃x in cui U è diagonale, la
matrice di trasformazione diventa
F′ = S̃FS = R′ Λ,
R′ = S̃RS
(28.3.4)
In questo sistema una trasformazione generica x + dx = X + u + FdX, vedi figura 28.3.1,
è espressa dalla composizione di una traslazione, rotazione e dilatazione, cioè da un moto
rigido cui si aggiunge la dilatazione lungo gli assi principali
x′ + dx′ = X′ + u′ + R′ ΛdX′
(28.3.5)
Il rapporto tra i volumi è espresso allora da det F = λ1 λ2 λ3 mentre le distanze sono date da
L
2
2
2
ds2 = λ21 dX1′ + λ22 dX2′ + λ23 dX3′ Le matrici di deformazione lagrangiana E ed euleriana
E
L
E
E definite da F̃F = I + 2E , (FF̃)−1 = I − 2E sono espresse in forma esplicita da
L
2Eij =
∂uj
∂uk ∂uk
∂ui
+
+
,
∂Xj
∂Xi
∂Xi ∂Xj
E
2Eij =
∂uj
∂uk ∂uk
∂ui
+
−
∂xj
∂xi
∂xi ∂xj
(28.3.6)
Per piccole deformazioni che consentono di trascurare i termini quadratici nel gradiente
dello spostamento le due matrici di deformazione sono uguali.
Piccole deformazioni
Nei mezzi continui elastici le deformazioni sono piccole ed è lecito tenere solo il primo ordine
nella deformazione u. Decomponendo F nella sua parte simmetrica E ed antisimmetrica Ω
scriviamo F = E + Ω dove
2Eij =
∂uj
∂ui
+
,
∂Xj
∂Xi
2Ωij =
∂ui
∂uj
−
∂Xj
∂Xi
(28.3.7)
Nel caso di piccole deformazioni, trascurando i termini quadratici nel gradiente della deformazione si può scrivere F = (I + Ω)(I + E) e quindi le matrici di rotazione R e di dilatazione
U sono date da
R=I+Ω
U=I+E
(28.3.8)
Alla matrice Ω si associa il vettore ω = nα, scrivendo Ωij = ǫikj ωk . Detta S la matrice
ortogonale che diagonalizza E, nel sistema di assi principali x′ = S̃x le matrici Ω ed S si
trasformano in a Ω′ = SΩS̃ = ǫijk ωk′ , ed E ′ = SE S̃ = ǫi δij dove λi = 1 + ǫi . A titolo di
esempio consideriamo una trasformazione nel piano x, y già riferita agli assi principali
x′ + dx′ = X ′ + u′x + ǫx dX ′ + αdY ′
y ′ + dy ′ = Y ′ + u′y + ǫy dY ′ − αdX ′
(28.3.9)
c 88-08- 9820
28.4. Dinamica dei continui
537
x
x
2
2
x
x
1
1
Figura 28.3.2.
Deformazione di un quadrato.
Un rettangolo coi lati paralleli agli assi principali viene dilatato e ruotato ma rimane
un rettangolo; invece un rettangolo coi lati non paralleli agli assi principali diventa un
parallelogramma, come mostra la figura 28.3.2. Il rapporto tra un elemento di volume ed
il suo trasformato diventa det F ≃ 1 + ǫ1 + ǫ2 + ǫ3 .
28.4. DINAMICA DEI CONTINUI
La quantità di moto totale P ed il momento della quantità di moto totale L di tutte le
particelle contenute in un dominio iniziale D che si trasforma in D(t) = M (D, t) sono date
da
Z
Z
ǫijk xj vk (x, t)ρ(x, t)dx
(28.4.1)
vi (x, t)ρ(x, t)dx
Li =
Pi =
D(t)
D(t)
dove ρ è la densità di massa. Sul continuo contenuto nel dominio chiuso D(t), avente per
bordo la superficie Σ(t) agiscono sia forze di volume dovute a campi esterni sia forze di
superficie, dovute alla interazione con il mezzo continuo che circonda il dominio in esame.
Il risultante delle forze agenti su D(t) è
Fi =
Z
fi (x, t)dx +
Z
τi (x, n, t)dσ
(28.4.2)
ǫijk xj τk dσ
(28.4.3)
Σ(t)
D(t)
ed il momento risultante
Ωi =
Z
ǫijk xj fk dx +
D(t)
Z
Σ(t)
Si assumono come equazioni del moto quelle valide per un sistema di punti materiali cioè
dPi
= Fi ,
dt
dLi
= Ωi
dt
(28.4.4)
538
c 88-08- 9820
28. Meccanica dei continui
L’energia cinetica T è espressa da
1
T =
2
Z
vi vi ρ(x, t)dx
(28.4.5)
D(t)
Il tensore degli sforzi
Per esprimere in forma locale le equazioni della quantità di moto e del momento della
quantità di moto occorre introdurre la matrice degli sforzi interni τij . Lo sforzo τ su un
elemento di superficie dipende dall’orientamento della superficie stessa: se n è la normale
esterna si scriverà
τ = τ (x, n, t)
(28.4.6)
33333333333333333
33333333333333333
n
33333333333333333
τ
33333333333333333
33333333333333333
333333333
!!!!!!!!!
33333333333333333
333333333
!!!!!!!!!
33333333333333333
333333333
!!!!!!!!!
33333333333333333
333333333
!!!!!!!!!
n
τ
33333333333333333
333333333
!!!!!!!!!
33333333333333333
333333333
!!!!!!!!!
33333333333333333
333333333
!!!!!!!!!
33333333333333333
333333333
!!!!!!!!!
33333333333333333
333333333
!!!!!!!!!
33333333333333333
33333333333333333
33333333333333333
33333333333333333
Figura 28.4.1. Sforzo sulla superficie di un elemento D del continuo.
Siano τ1 , τ2 , τ3 gli sforzi che si esercitano sui piani coordinati le cui normali sono i versori
degli assi x1 , x2 , x3 . Se si isola una porzione D del mezzo continuo, è solo applicando una
forza τ dσ su ogni elemento di area dσ della frontiera di D che il suo stato resta inalterato, vedi figura 28.4.1. Se invece si crea un vuoto in corrispondenza al dominio D è
l’applicazione delle forze −τ dσ alla sua frontiera che lascia lo stato inalterato. Ripristinando lo stato originale del continuo i due sistemi di forze si compensano esattamente. Gli
sforzi interni dipendono dalla configurazione istantanea del continuo ed in particolare, nel
caso di un solido, dal suo stato di deformazione. Per ricavare la dipendenza di τ da n in un
punto x, si sceglie in esso l’origine di una terna cartesiana con assi paralleli al riferimento.
Se x′ è un punto prossimo a x si pone
x′i = xi + ξi
(28.4.7)
Si consideri un piano con normale n distante h dall’origine, che taglia gli assi coordinati in
tre punti che con l’origine formano i vertici di un tetraedro, come indicato in figura 28.4.2.
La condizione di equilibrio tra forze interne e di superficie si scrive
Z
Z
f dξ +
τ dσ = 0
(28.4.8)
T
Σ
c 88-08- 9820
28.4. Dinamica dei continui
539
Se ∆σ è la superficie della faccia obliqua e ∆σi la superficie della faccia perpendicolare
re all’asse i−esimo allora le forze esercitate su queste superfici sono τ (n)∆σ e τ (ei )∆σi
rispettivamente.
ξ3
7777777777777777
n
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
7777777777777777
τ
ξ
2
ξ1
Figura 28.4.2.
Sforzo sulle facce di un tetraedro.
Tenendo conto delle relazioni geometriche
Z
h
∆V =
dξ = ∆σ,
3
T
δσi = ni ∆σ
le condizioni di equilibrio diventano
h
2
f + τ − τj nj + O(h ) ∆σ = 0
3
(28.4.9)
(28.4.10)
dove tutti i termini sono valutati in x. Le normali alle facce del tetraedro sono n, −ej e
su queste ultime gli sforzi sono τ (x, −ej ) = −τ (x, ej ) ≡ −τj . Nel limite h → 0 si ha
τ (x, n) = τj (x)nj
(28.4.11)
Introducendo la matrice degli sforzi τ = (τ1 , τ2 , τ3 ) formata dai tre vettori degli sforzi sui
piani coordinati, ossia
τij = (τj )i
(28.4.12)
il teorema di Gauss permette di ricondurre gli sforzi superficiali a forze di volume; infatti
per la i-esima componente degli sforzi superficiali si ha
Z
Z
Z
∂τij
τi (x + ξ, n)dσ =
τij (x + ξ)nj dσ =
(x + ξ) dξ
(28.4.13)
Σ
Σ
T ∂xj
540
c 88-08- 9820
28. Meccanica dei continui
La condizione di equilibrio si esprime tra forze di volume e sforzi interni si scrive fi +
∂τij /∂xj = 0. Se il continuo non è in quiete, l’analisi precedente si ripete aggiungendo alle
forze di volume esterne f le forze di inerzia −ρdv/dt e le relazioni (28.4.11) continuano a
valere.
28.5. EQUAZIONI DI BILANCIO
La equazione (28.4.4) per la quantità di moto, tenendo conto di (28.4.1), (28.4.2), (28.4.13)
si scrive
Z
Z
∂τij
d
∂vj
dPi
dx =
fi +
dx
(28.5.1)
=
(ρvi ) + ρvi
dt
∂xj
∂xj
D(t)
D(t) dt
Usando la equazione di continuità (28.2.7) e tenendo conto della arbitrarietà del dominio
D si ottiene la forma locale per l’equazione del moto
ρ
dvi
∂τij
= fi +
dt
∂xj
(28.5.2)
La derivata del momento della quantità di moto è data da
dLi
=
dt
Z
D(t)
Z
∂vℓ
d
dvk
dx =
(ǫijk xj vk ρ) + ǫijk xj vk ρ
dx
ǫijk xj ρ
dt
∂xℓ
dt
D(t)
(28.5.3)
tenuto conto della equazione di continuità, della (28.5.2) e del fatto che ǫijk vj vk = 0. Il
momento delle forze (28.4.3) tenendo conto di (28.4.11) ed usando il teorema di Gauss si
scrive
Z
Z
Z
∂
Ωi =
ǫijk xj fk dx +
ǫijk xj τkℓ nℓ dσ =
ǫijk xj fk +
(xj τkℓ ) dx (28.5.4)
∂xℓ
D(t)
Σ(t)
D(t)
La equazione del momento della quantità di moto dLi /dt = Ωi , dopo aver sostituito in
(22.5.3) ρdvk /dt con fk + ∂τkℓ /∂xℓ , è soddisfatta se vale
ǫijk
∂τkℓ
∂(xj τkℓ )
= ǫijk xj
∂xℓ
∂xℓ
(28.5.5)
Da (28.5.5) segue ǫijk τkj = 0, che esprime la simmetria della matrice degli sforzi τkj = τjk ,
nota come teorema di Cauchy.
c 88-08- 9820
28.5. Equazioni di bilancio
541
Energia e potenza
Per completare le equazioni del moto non è sufficiente l’equazione di continuità ma occorre specificare la dipendenza degli sforzi da variabili cinematiche come la matrice F e
termodinamiche come la temperatura. Per ricavare l’analogo del teorema delle forze vive
si valuta
Z
Z
Z
dvi
1 d
∂vk
1
d
dT
dx =
ρvi
=
(ρvi vi ) + ρvi vi
dx (28.5.6)
ρvi vi dx =
dt
2 dt D(t)
2 D(t) dt
∂xk
dt
D(t)
usando l’equazione di continuità. Il calcolo della potenza delle forze tenendo conto della
(28.4.11) ed usando il teorema di Gauss dà
Z
Z
Z
dW
∂
vi τij nj dσ =
vi fi +
vi fi dx +
(vi τij ) dx
(28.5.7)
=
dt
∂xj
D(t)
Σ(t)
D(t)
Tenendo conto di (28.5.2) si trova che la differenza tra la derivata dell’energia cinetica e la
potenza delle forze non è nulla ma vale
Z
Z
dT
∂vi
dW
−
=
τij
dx =
τij ηij dx
(28.5.8)
dt
dt
∂xj
D(t)
D(t)
dove ηij è il gradiente delle velocità
1
ηij =
2
∂vj
∂vi
+
∂xj
∂xi
(28.5.9)
e si è tenuto conto della simmetria della matrice degli sforzi.
Considerazioni termodinamiche
Se le deformazioni del mezzo sono piccole (si ritorna allo stato iniziale quando si rimuovono
le forze esterne) e cosı̀ lente da poter considerare ogni stato in equilibrio termodinamico
dalla prima legge della termodinamica si ha
dW = dT + dU − dQ
(28.5.10)
dove dW è il lavoro delle forze attive di volume e di superficie, dT è la variazione di
energia cinetica, dU è la la variazione di energia interna e dQ è la quantità di calore fornita
al sistema dall’esterno In generale dU − dQ non è un differenziale esatto, ma ciò accade
se consideriamo trasformazioni adiabatiche poiché dQ = 0 e quindi oppure isoterme ove
dU − dQ è il differenziale esatto della energia libera. In questi casi si assume che U − Q sia
esprimibile come integrale di una densità di energia che dipende solo dal tensore F nella
forma
Z
U −Q=
U(F)dX
(28.5.11)
D(0)
542
c 88-08- 9820
28. Meccanica dei continui
Derivando rispetto a t si ha
dW
dT
d
−
= (U − Q) =
dt
dt
dt
Z
D(0)
∂U dFik
dX =
∂Fik dt
Z
D(t)
∂U dFik 1
dx
∂Fik dt det F
(28.5.12)
Confrontando con la (28.5.8) ed usando la identità cinematica
∂vi
∂vi
∂ ∂xi
∂Fik
d
= (F−1 )kj
= (F−1 )kj
= (F−1 )kj
(X, t) = (F−1 )kj Fik (x, t)
∂xj
∂Xk
∂Xk ∂t
∂t
dt
(28.5.13)
si ricava
∂U
∂U
1
(28.5.14)
Fjk
+ Fik
τij =
2 det F
∂Fik
∂Fjk
