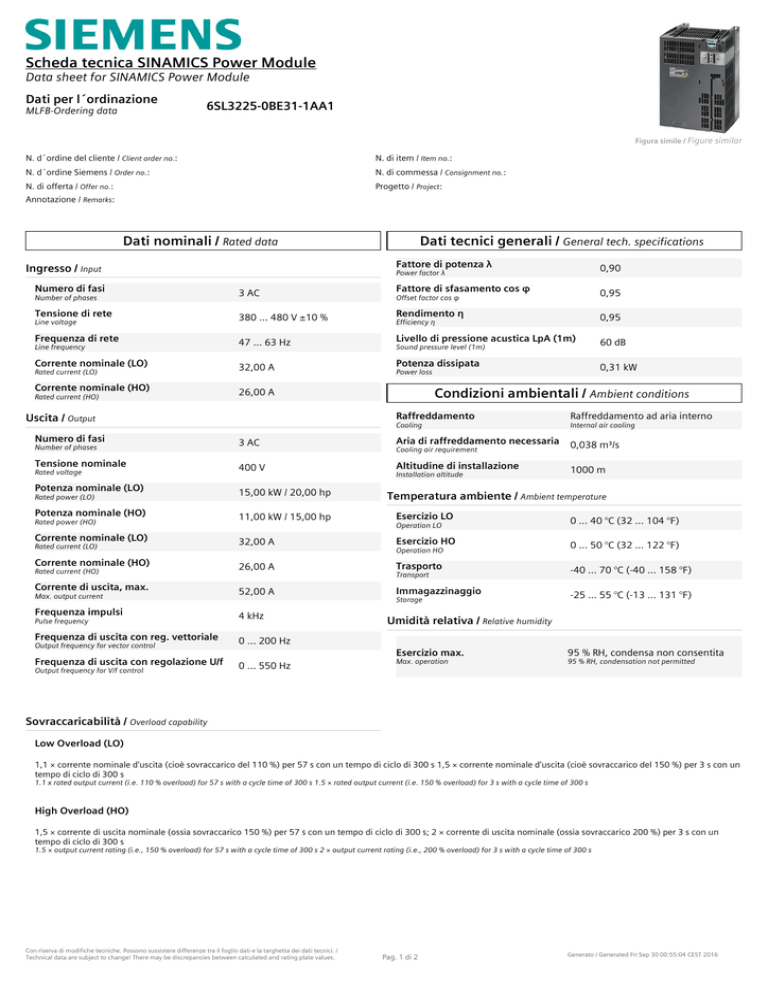

Scheda tecnica SINAMICS Power Module PM250

Scheda tecnica SINAMICS Power Module
Data sheet for SINAMICS Power Module
Dati per l´ordinazione
MLFB-Ordering data
6SL3225-0BE31-1AA1
Figura simile / Figure similar
N. d´ordine del cliente / Client order no.:
N. di item / Item no.:
N. d´ordine Siemens / Order no.:
N. di commessa / Consignment no.:
N. di offerta / Offer no.:
Progetto / Project:
Annotazione / Remarks:
Dati nominali / Rated data
Fattore di potenza λ
Ingresso / Input
Numero di fasi
Number of phases
Tensione di rete
Line voltage
Frequenza di rete
Line frequency
Corrente nominale (LO)
Rated current (LO)
Corrente nominale (HO)
Rated current (HO)
Number of phases
Tensione nominale
Rated voltage
Potenza nominale (LO)
Rated power (LO)
Potenza nominale (HO)
Rated power (HO)
Corrente nominale (LO)
Rated current (LO)
Corrente nominale (HO)
Rated current (HO)
Corrente di uscita, max.
Max. output current
Frequenza impulsi
Pulse frequency
Frequenza di uscita con reg. vettoriale
Output frequency for vector control
Frequenza di uscita con regolazione U/f
Output frequency for V/f control
0,90
Power factor λ
3 AC
Fattore di sfasamento cos φ
380 ... 480 V ±10 %
Rendimento η
47 ... 63 Hz
Livello di pressione acustica LpA (1m)
32,00 A
Potenza dissipata
Sound pressure level (1m)
60 dB
0,31 kW
Power loss
Condizioni ambientali / Ambient conditions
Raffreddamento
Raffreddamento ad aria interno
Cooling
Internal air cooling
Aria di raffreddamento necessaria
400 V
Altitudine di installazione
Cooling air requirement
Installation altitude
0,038 m³/s
1000 m
Temperatura ambiente / Ambient temperature
11,00 kW / 15,00 hp
Esercizio LO
32,00 A
Esercizio HO
26,00 A
Trasporto
52,00 A
Immagazzinaggio
4 kHz
0,95
Efficiency η
3 AC
15,00 kW / 20,00 hp
0,95
Offset factor cos φ
26,00 A
Uscita / Output
Numero di fasi
Dati tecnici generali / General tech. specifications
Operation LO
Operation HO
Transport
Storage
0 ... 40 °C (32 ... 104 °F)
0 ... 50 °C (32 ... 122 °F)
-40 ... 70 °C (-40 ... 158 °F)
-25 ... 55 °C (-13 ... 131 °F)
Umidità relativa / Relative humidity
0 ... 200 Hz
0 ... 550 Hz
Esercizio max.
95 % RH, condensa non consentita
Max. operation
95 % RH, condensation not permitted
Sovraccaricabilità / Overload capability
Low Overload (LO)
1,1 × corrente nominale d'uscita (cioè sovraccarico del 110 %) per 57 s con un tempo di ciclo di 300 s 1,5 × corrente nominale d'uscita (cioè sovraccarico del 150 %) per 3 s con un
tempo di ciclo di 300 s
1.1 x rated output current (i.e. 110 % overload) for 57 s with a cycle time of 300 s 1.5 × rated output current (i.e. 150 % overload) for 3 s with a cycle time of 300 s
High Overload (HO)
1,5 × corrente di uscita nominale (ossia sovraccarico 150 %) per 57 s con un tempo di ciclo di 300 s; 2 × corrente di uscita nominale (ossia sovraccarico 200 %) per 3 s con un
tempo di ciclo di 300 s
1.5 × output current rating (i.e., 150 % overload) for 57 s with a cycle time of 300 s 2 × output current rating (i.e., 200 % overload) for 3 s with a cycle time of 300 s
Con riserva di modifiche tecniche. Possono sussistere differenze tra il foglio dati e la targhetta dei dati tecnici. /
Technical data are subject to change! There may be discrepancies between calculated and rating plate values.
Pag. 1 di 2
Generato / Generated Fri Sep 30 00:55:04 CEST 2016
Scheda tecnica SINAMICS Power Module
Data sheet for SINAMICS Power Module
Dati per l´ordinazione
6SL3225-0BE31-1AA1
MLFB-Ordering data
Figura simile / Figure similar
Dati meccanici / Mechanical data
Grado di protezione
IP20
Degree of protection
IP20
Grandezza costruttiva
Size
Peso netto
Net weight
Larghezza
Connessioni / Connections
Lato rete / Line side
FSC
Esecuzione
morsetto a vite
Version
screw-type terminal
7,50 kg
Sezione di collegamento
Conductor cross-section
189,0 mm
Width
Altezza
Height
Profondità
Depth
2,50 ... 10,00 mm²
Lato motore / Motor end
334,0 mm
Esecuzione
Morsetti a vite
Version
Screw-type terminals
185,0 mm
Sezione di collegamento
Conductor cross-section
2,50 ... 10,00 mm²
Perdite del convertitore secondo EN 50598-2* /
Converter losses to EN 50598-2*
Classe di rendimento
IE2
Efficiency class
Confronto con il convertitore di riferimento (90% /
100%)
-58,88 %
Comparison with the reference converter (90% / 100%)
I
100%
Lunghezza cavo motore, max. / Max. motor cable length
359,0 W (1,62 %)
408,0 W (1,84 %)
472,0 W (2,13 %)
Schermato
Shielded
Non schermato
Unshielded
50%
25%
233,0 W (1,05 %)
255,0 W (1,15 %)
191,0 W (0,86 %)
200 W (0,90 %)
90%
100 m
Norme / Standards
279,0 W (1,26 %)
Conformità alle norme
UL, cUL, CE, C-Tick (RCM)
Compliance with standards
UL, cUL, CE, C-Tick (RCM)
Marcatura CE
Direttiva sulla bassa tensione
2006/95/CE
CE marking
50%
25 m
Low-voltage directive 2006/95/EC
f
I valori percentuali indicano le perdite riferite alla potenza apparente nominale del convertitore.
The percentage values show the losses in relation to the rated apparent power of the converter.
Il diagramma mostra la perdita per i punti (secondo la norma EN50598) della corrente relativa
formante la coppia (I) in funzione della frequenza statorica relativa del motore (f). I valori sono
validi per l'esecuzione di base del convertitore senza opzioni/componenti.
The diagram shows the losses for the points (as per standard EN 50598) of the relative torque
generating current (I) over the relative motor stator frequency(f). The values are valid for the basic
version of the converter without options/components.
*valori calcolati, aumentati del 10% secondo la norma
*calculated values; increased by 10% according to the standard
Con riserva di modifiche tecniche. Possono sussistere differenze tra il foglio dati e la targhetta dei dati tecnici. /
Technical data are subject to change! There may be discrepancies between calculated and rating plate values.
Pag. 2 di 2
Generato / Generated Fri Sep 30 00:55:04 CEST 2016
