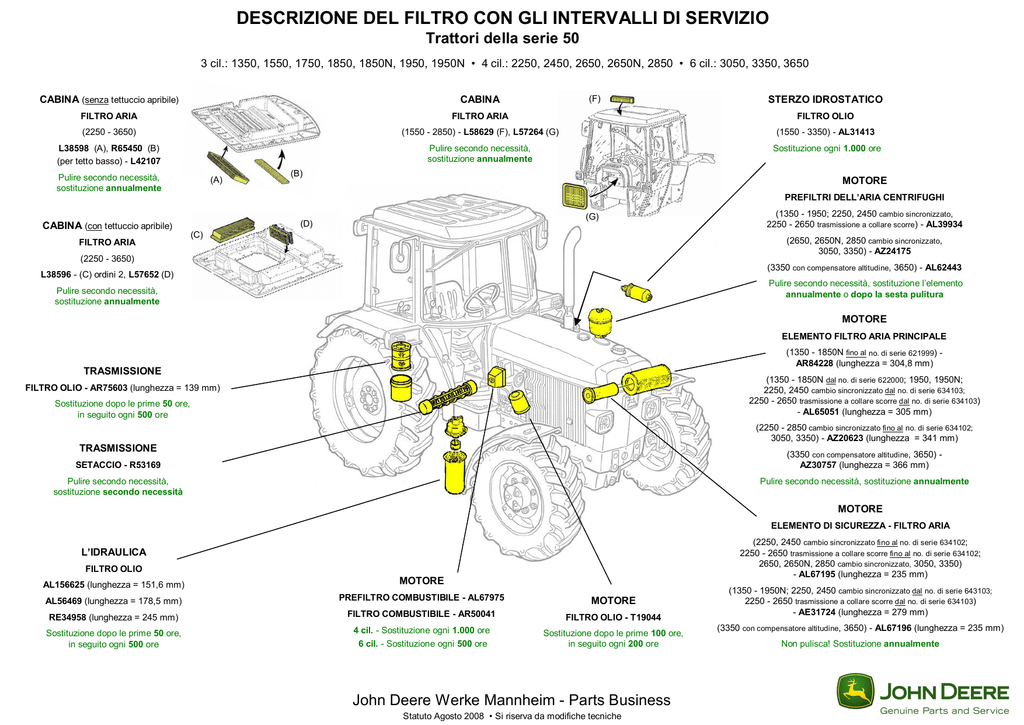

DESCRIZIONE DEL FILTRO CON GLI INTERVALLI DI SERVIZIO
Trattori della serie 50
3 cil.: 1350, 1550, 1750, 1850, 1850N, 1950, 1950N • 4 cil.: 2250, 2450, 2650, 2650N, 2850 • 6 cil.: 3050, 3350, 3650
(F)
CABINA (senza tettuccio apribile)
CABINA
FILTRO ARIA
FILTRO ARIA
FILTRO OLIO
(2250 - 3650)
(1550 - 2850) - L58629 (F), L57264 (G)
(1550 - 3350) - AL31413
L38598 (A), R65450 (B)
(per tetto basso) - L42107
Pulire secondo necessità,
sostituzione annualmente
Sostituzione ogni 1.000 ore
Pulire secondo necessità,
sostituzione annualmente
(A)
(B)
STERZO IDROSTATICO
MOTORE
PREFILTRI DELL’ARIA CENTRIFUGHI
CABINA (con tettuccio apribile)
FILTRO ARIA
(G)
(D)
(C)
(1350 - 1950; 2250, 2450 cambio sincronizzato,
2250 - 2650 trasmissione a collare scorre) - AL39934
(2650, 2650N, 2850 cambio sincronizzato,
3050, 3350) - AZ24175
(2250 - 3650)
(3350 con compensatore altitudine, 3650) - AL62443
L38596 - (C) ordini 2, L57652 (D)
Pulire secondo necessità, sostituzione l’elemento
annualmente o dopo la sesta pulitura
Pulire secondo necessità,
sostituzione annualmente
MOTORE
ELEMENTO FILTRO ARIA PRINCIPALE
(1350 - 1850N fino al no. di serie 621999) AR84228 (lunghezza = 304,8 mm)
TRASMISSIONE
(1350 - 1850N dal no. di serie 622000; 1950, 1950N;
2250, 2450 cambio sincronizzato dal no. di serie 634103;
2250 - 2650 trasmissione a collare scorre dal no. di serie 634103)
- AL65051 (lunghezza = 305 mm)
FILTRO OLIO - AR75603 (lunghezza = 139 mm)
Sostituzione dopo le prime 50 ore,
in seguito ogni 500 ore
(2250 - 2850 cambio sincronizzato fino al no. di serie 634102;
3050, 3350) - AZ20623 (lunghezza = 341 mm)
TRASMISSIONE
(3350 con compensatore altitudine, 3650) AZ30757 (lunghezza = 366 mm)
SETACCIO - R53169
Pulire secondo necessità,
sostituzione secondo necessità
Pulire secondo necessità, sostituzione annualmente
MOTORE
ELEMENTO DI SICUREZZA - FILTRO ARIA
(2250, 2450 cambio sincronizzato fino al no. di serie 634102;
2250 - 2650 trasmissione a collare scorre fino al no. di serie 634102;
2650, 2650N, 2850 cambio sincronizzato, 3050, 3350)
- AL67195 (lunghezza = 235 mm)
L’IDRAULICA
FILTRO OLIO
AL156625 (lunghezza = 151,6 mm)
MOTORE
AL56469 (lunghezza = 178,5 mm)
PREFILTRO COMBUSTIBILE - AL67975
RE34958 (lunghezza = 245 mm)
FILTRO COMBUSTIBILE - AR50041
FILTRO OLIO - T19044
Sostituzione dopo le prime 50 ore,
in seguito ogni 500 ore
4 cil. - Sostituzione ogni 1.000 ore
Sostituzione dopo le prime 100 ore,
in seguito ogni 200 ore
6 cil. - Sostituzione ogni 500 ore
MOTORE
John Deere Werke Mannheim - Parts Business
Statuto Agosto 2008 • Si riserva da modifiche tecniche
(1350 - 1950N; 2250, 2450 cambio sincronizzato dal no. di serie 643103;
2250 - 2650 trasmissione a collare scorre dal no. di serie 634103)
- AE31724 (lunghezza = 279 mm)
(3350 con compensatore altitudine, 3650) - AL67196 (lunghezza = 235 mm)
Non pulisca! Sostituzione annualmente
