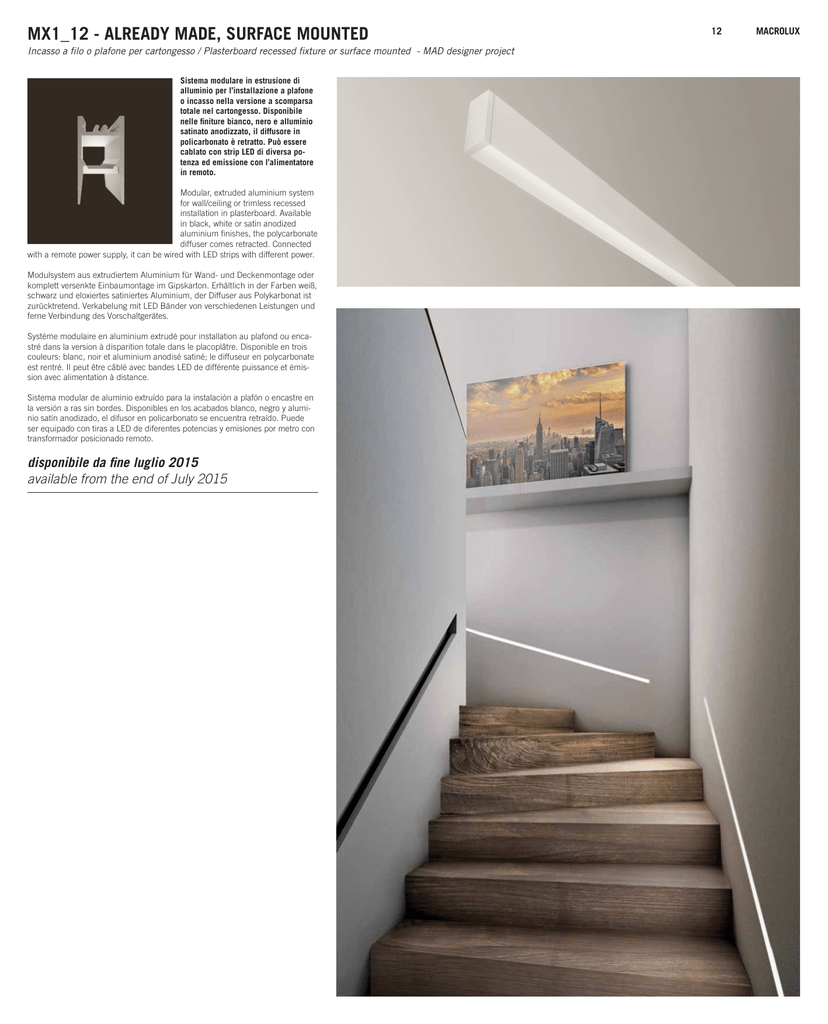

MX1_12 - ALREADY MADE, SURFACE MOUNTED

MX1_12 - ALREADY MADE, SURFACE MOUNTED
Incasso a filo o plafone per cartongesso / Plasterboard recessed fixture or surface mounted - MAD designer project
Sistema modulare in estrusione di
alluminio per l’installazione a plafone
o incasso nella versione a scomparsa
totale nel cartongesso. Disponibile
nelle finiture bianco, nero e alluminio
satinato anodizzato, il diffusore in
policarbonato è retratto. Può essere
cablato con strip LED di diversa potenza ed emissione con l’alimentatore
in remoto.
Modular, extruded aluminium system
for wall/ceiling or trimless recessed
installation in plasterboard. Available
in black, white or satin anodized
aluminium finishes, the polycarbonate
diffuser comes retracted. Connected
with a remote power supply, it can be wired with LED strips with different power.
Modulsystem aus extrudiertem Aluminium für Wand- und Deckenmontage oder
komplett versenkte Einbaumontage im Gipskarton. Erhältlich in der Farben weiß,
schwarz und eloxiertes satiniertes Aluminium, der Diffuser aus Polykarbonat ist
zurücktretend. Verkabelung mit LED Bänder von verschiedenen Leistungen und
ferne Verbindung des Vorschaltgerätes.
Système modulaire en aluminium extrudé pour installation au plafond ou encastré dans la version à disparition totale dans le placoplâtre. Disponible en trois
couleurs: blanc, noir et aluminium anodisé satiné; le diffuseur en polycarbonate
est rentré. Il peut être câblé avec bandes LED de différente puissance et émission avec alimentation à distance.
Sistema modular de aluminio extruído para la instalación a plafón o encastre en
la versión a ras sin bordes. Disponibles en los acabados blanco, negro y aluminio satín anodizado, el difusor en policarbonato se encuentra retraído. Puede
ser equipado con tiras a LED de diferentes potencias y emisiones por metro con
transformador posicionado remoto.
disponibile da fine luglio 2015
available from the end of July 2015
12
MACROLUX
MACROLUX
MX1_12 - ALREADY MADE, SURFACE MOUNTED
13
Incasso a filo o plafone per cartongesso / Plasterboard recessed fixture or surface mounted
ATTENZIONE: applicabile solo con cartongesso standard spessore 12,5mm.
ATTENTION: applicable only with standard
12,5mm plasterboard.
A
L=
52
0/1
02
0/1
52
30
0
15,5
A. MX1_12, ALREADY MADE FIXTURE
IP
40 III
A
24
Volt
Profilo alluminio 15,5 x 30mm, completo di LED strip, diffusore, testate di chiusura e staffe di ancoraggio. Alimentazione a 24V, 120 LED per metro a 3000°K,
driver escluso.
Cod. 500 (L=520mm, 700Lm), cod. 1000 (L=1020mm, 1400Lm) oppure cod.
1500 (L=1520mm, 2100Lm).
15,5 x 30mm aluminium profile, complete with LED strip, diffuser, end caps
and fixing brackets. Power supply at 24V, 120 LED for meter 3000°K, driver
excluded.
Code 500 (L=520mm, 700Lm) or code 1000 (L=1020mm, 1400Lm) or code
1500 (L=1520mm, 2100Lm).
W2 1324.0112.500.--
92 94 98
10W/mt
class A
W2 1324.0112.1000.--
92 94 98
20W/mt
class A
W2 1324.0112.1500.--
92 94 98
30W/mt
class A
W3 cod. 1324.0112.*L*.2700.-- per 2700°K
W2 cod. 1324.0112.*L*.4000.-- per 4000°K
codice di finitura / finishing code:
94 bianco superopaco
white ultramatte
92 nero superopaco
black ultramatte
98 alluminio anodizzato
anodized alluminium
14
MX1_12 - CONFIGURABLE SYSTEM
MACROLUX
Incasso a filo o a plafone per cartongesso / Plasterboard recessed fixture or surface mounted
IP
40
B. MX1_12, SYSTEM
A
III
24
Volt
B
quando installato ad incasso
when installed recessed
Profilo alluminio 30 x 15,5mm L=max 3 mt, completo di LED strip e diffusore,
alimentazione a 24V, 120 LED per metro a 3000°K tagliato a misura, driver
escluso. Cod. 120 (Divisibile per multipli di 5 cm, 700 Lm/m) oppure cod. 240
(Divisibile per multipli di 5 cm, 1400 Lm/m made in italy).
16 x L
30
30 x 15,5mm aluminium profile L=max 3 mt, complete with LED strip and
diffuser, 24V, 120 LED for meter 3000°K cut on measure, driver excluded.
Code 120 (Divisible every 5 cm, 700 Lm/m) or code 240 (Divisible every 5
cm, 1400 Lm/m made in italy).
W2 1324.0112.120.--
92 94 98
9,6W/mt
class A
W2 1324.0112.240.--
92 94 98
19,2W/mt
class A
testata di chiusura (1pz)
end cap (1pc)
IP
40
III
molle per ancoraggio a plafone
fixing springs for surface mounting
W1
molle per giunzione lineare
linear connection springs
W1
1 staffa di ancoraggio ogni mt + 1 (minimo
2 pezzi).
1 bracket every mt + 1 (minimum 2 pcs).
Per profili superiori ai 3 mt ordinare 1 giunto
ogni multiplo di 3 mt.
For profiles with lenght over 3 mt, please
order 1 joint every 3 mt.
1320.1112
1320.1112
2,5mm
92 94 98
EMPTY STANDARD
IP
40
III
A
Profilo alluminio 15,5 x 30mm, in barre da 3 metri senza taglio a misura e senza
lavorazioni per il montaggio, completo di diffusore, driver e strip LED esclusi.
15,5 x 30mm aluminium profile, without machining and in 3 mt leght profile
without cut on measure, complete with diffuser, driver and strip LED excluded.
W1 1324.0112.01.--
W1
A
Profilo alluminio 15,5 x 30mm L=max 3 mt, completo di diffusore, tagliato a
misura completo di lavorazioni per il montaggio, driver, strip LED esclusi.
15,5 x 30mm aluminium profile L=max 3 mt, complete with diffuser, cut on
measure complete with machining for mounting , driver, strip LED excluded.
W1 1324.0112.00.--
ATTENZIONE: applicabile solo con cartongesso standard spessore 12,5mm.
ATTENTION: applicable only with standard
12,5mm plasterboard.
Peso / Weight 0,32 kg/m
W3 cod. 1324.0112.240.2700.-- per 2700°K
W2 cod. 1324.0112.240.4000.-- per 4000°K
EMPTY CUSTOM-MADE
30
15,5
1324.5112.92
1324.5112.94
1324.5112.98
taglio ad angolo
corner’s cut
W1
taglio ad angolo
corner’s cut
W1
taglio ad angolo
corner’s cut
W1
orizzontale 90° / horizontal 90°
verticale 90° / vertical 90°
verticale 270° / vertical 270°
1324.2112
1324.3112
1324.4112
92 94 98
staffa di ancoraggio ad incasso
brackets for recessed use
W1
primer per incollaggio strisce LED
primer to install LED strip
1 staffa di ancoraggio ogni 25 cm (minimo
2 pezzi).
1 bracket every 25 cm (minimum 2 pcs).
Primer 94
1324.7112
1324.0000
1 pz / 1 pc
W1
driver standard - 24V
standard driver - 24V
15W
1.024015
20W
1.024020
30W
1.024030
50W
1.024050
75W
1.024075
100W
1.97393
150W
1.97759
200W
1.97745
W1
