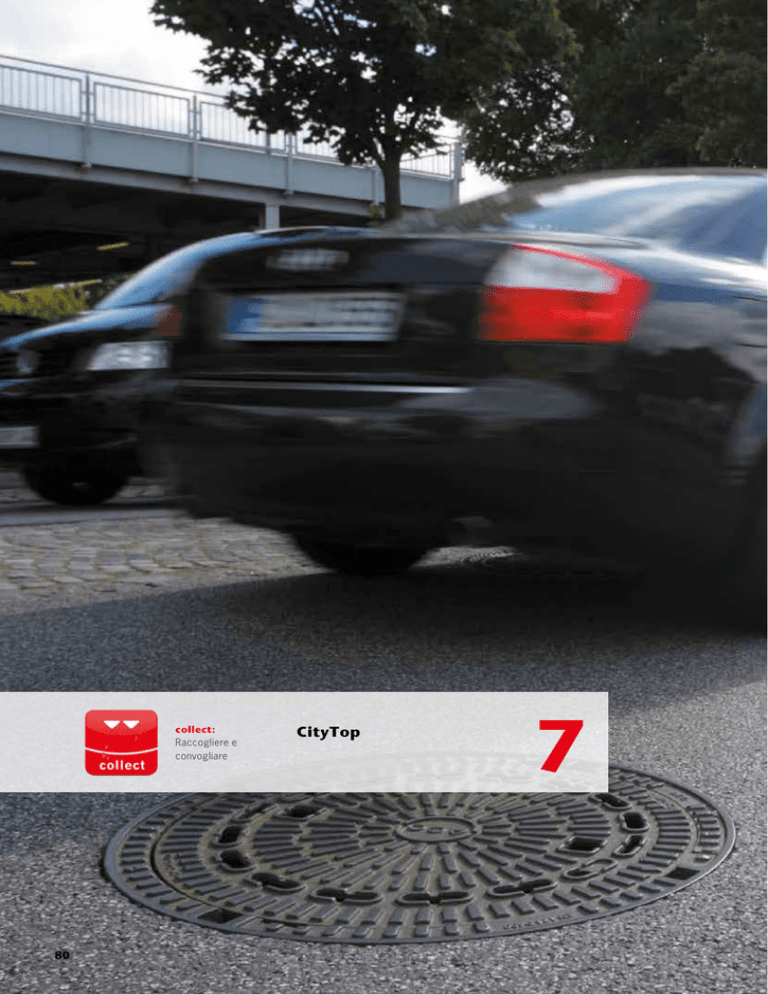

fissaggio sicuro

6
CityTop
collect:
Raccogliere e
convogliare
80
CityTop
7
CityTop
ACO CityTop - Chiusini stradali in ghisa
Introduzione
p. 82
Fix 75
p. 83
Fix 100
p. 84
Lift 125
p. 84
Bituplan 120
p. 85
Fix 75
p. 86
Fix 100 con cerniera
p. 86
CityTop P
Bituplan 140
p. 87
Accessori
Accessori per chiusini City Top
p. 87
CityTop S
CityTop Q
81
6
6
CityTop
Introduzione
ACO CityTop: chiusini stradali
I concetti fondamentali che stanno alla base
della tecnologia dei chiusini ACO, conformi alla
norma UNI EN 124, sono la sicurezza, il peso
contenuto, la facile manutenzione, la semplicità del montaggio
Vantaggi del sistema:
■ Operazioni di posa e manutenzione
Copertura in ghisa sferoidale, senza fori di aerazione
Copertura in ghisa sferoidale, con fori di aerazione
■
3 tipi di telaio
■
■
Telaio Fix
rotondo, in ghisa
■
■
semplificate grazie al peso ridotto della copertura.
Sistema di fissaggio sicuro contro gli atti
vandalici e resistente alle sollecitazioni del
traffico.
Con 2 tipi di coperture e 3 diversi telai, la
gamma di chiusini CityTop soddisfa qualsiasi
esigenza applicativa.
Resistente al gelo e al calore
Perfettamente funzionante anche in presenza
di sporco
Copertura con superficie antiscivolo
Campi d’applicazione:
Telaio Lift
rotondo, in ghisa e calcestruzzo
■ Cordoli
■ Corsie stradali
■ Parcheggi per auto e superfici industriali
■ Piazzali e zone pedonali
Telaio Bituplan
rotondo, in ghisa
Aperture a scatto su cui far leva per aprire il coperchio
La manutenzione dei chiusini CityTop è facile e veloce, grazie al peso ridotto ed al fissaggio senza
viti con chiusura a scatto.
82
Il fissaggio non richiede
manutenzione, è sicuro nelle
sollecitazioni del traffico ed è
prodotto in robusto materiale
termoplastico.
Il perno di chiusura integrato
nel chiusino è protetto da una
speciale conformazione del
coperchio.
CityTop
Serie S
Chiusini CityTop
Informazioni sul prodotto
■ Chiusini stradali in ghisa
■ Con 3 diversi tipi di telaio: 1) Fix, con flangia e viti di fissaggio
■
■
■
■
■
■
2) Lift, in ghisa e calcestruzzo, 3) Bituplan, in ghisa per
installazioni filo asfalto
Classe di carico D 400
Con rivestimento nero verniciato in cataforesi. Disponibili, su
richiesta, anche senza rivestimento.
Operazioni di posa e manutenzione semplificate
Sistema di fissaggio sicuro contro gli atti vandalici e
resistente alle sollecitazioni del traffico
Con copertura antiscivolo
Resistente al gelo e al calore
Chiusini CityTop S
CityTop S Fix 75
Tipo
Tipo telaio
Applicaz.
Classe di carico
Ø esterno
[mm]
Chiusino con telaio flangiato in ghisa ed inserto ammortizzante in PEWEPREN
Luce netta
[mm]
Alt.
[mm]
Pz/Pal
Peso
[kg/pz]
Cod. art.
Euro/pz
Tondo, senza fori
di ventilazione Con flangia e viti Per installazione
per copertura
di fissaggio
in aree urbane
fogna nera
D 400
780
605
75
16
61,00
1201100
308,00
Tondo, con fori
di ventilazione Con flangia e viti Per installazione
per copertura
di fissaggio
in aree urbane
fogna bianca
D 400
780
605
75
16
56,00
1015549
300,00
83
7
CityTop
Serie S
CityTop S Fix 100
A-A
680
51
A
A
Tipo
Tipo telaio
Applicaz.
Classe di carico
Luce netta
[mm]
Chiusino con telaio flangiato in ghisa ed inserto ammortizzante in PEWEPREN
100
7
605
Ø esterno
[mm]
Alt.
[mm]
Pz/Pal
Peso
[kg/pz]
Cod. art.
Euro/pz
Tondo, senza
fori di ventilazio- Con flangia e viti Per installazione
ne per copertura di fissaggio
in aree urbane
fogne nere
D 400
605
780
100
16
65,00
1203025
336,00
Tondo, con fori
di ventilazione Con flangia e viti Per installazione
per copertura
di fissaggio
in aree urbane
fogne bianche
D 400
605
780
100
16
61,00
1203051
328,00
Luce netta
[mm]
Alt.
[mm]
Pz/Pal
Peso
[kg/pz]
Cod. art.
CityTop S Lift 125
Tipo
Tipo telaio
Applicaz.
Classe di carico
Ø esterno
[mm]
Chiusino con telaio in ghisa e calcestruzzo ed inserto ammortizzante in PEWEPREN
Tondo, senza
fori di ventilazione per copertura
fogne nere
In ghisa e
calcestruzzo
Per un’alta
resistenza alle
condizioni di
gelo e disgelo
D 400
785
605
125
10
105,00
1202823
348,00
Tondo, con fori
di ventilazione
per copertura
fogne bianche
In ghisa e
calcestruzzo
Per un’alta
resistenza alle
condizioni di
gelo e disgelo
D 400
785
605
125
10
103,00
1202822
340,00
84
Euro/pz
CityTop
Serie S
CityTop S Bituplan 120
Tipo
Tipo telaio
Applicaz.
Classe di carico
Ø esterno
[mm]
Chiusino con telaio bituplan in ghisa ed inserto ammortizzante in PEWEPREN
Tondo, senza
fori di ventilazione per copertura
fogne nere
Bituplan
Per installazione
filo asfalto
D 400
Tondo, con fori
di ventilazione
per copertura
fogne bianche
Bituplan
Per installazione
filo asfalto
D 400
Luce netta
[mm]
Alt.
[mm]
Pz/Pal
Peso
[kg/pz]
Cod. art.
Euro/pz
780
605
120
18
81,00
1203001
420,00
780
605
120
18
81,00
1203000
400,00
85
7
7
CityTop
Serie Q
Chiusini CityTop Q
Chiusini CityTop Q Fix 75
Tipo
Tipo telaio
Applicaz.
Classe di carico
Ø esterno
[mm]
Luce netta
[mm]
Alt.
[mm]
Pz/Pal
Peso
[kg/pz]
Cod. art.
Euro/pz
D 400
745
605
75
16
41,00
1203587
280,00
D 400
745
605
75
16
41,00
1202954
260,00
Ø esterno
[mm]
Luce netta
[mm]
Alt.
[mm]
Pz/Pal
Peso
[kg/pz]
Cod. art.
780
605
100
16
53,00
1202932
Chiusino CityTop Q+, tondo con inserto ammortizzante
Tondo, senza
fori di ventilazio- Con flangia e viti Per installazione
ne per copertura di fissaggio
in aree urbane
fogne nere
Chiusino CityTop Q, tondo con inserto ammortizzante
Tondo, con fori
di ventilazione Con flangia e viti Per installazione
per copertura
di fissaggio
in aree urbane
fogne bianche
Chiusini CityTop Q Fix 100_con cerniera
Tipo
Tipo telaio
Applicaz.
Classe di carico
Euro/pz
Chiusino tondo con cerniera e inserto ammortizzante in PEWEPREN
Tondo, senza fori
Con flangia,
di ventilazione
Per installazione
cerniera e viti di
per copertura
in aree urbane
fissaggio
fogne nere
86
D 400
340,00
CityTop
Serie P
Chiusini CityTop P
CityTop P Bituplan 140
Tipo
Tipo telaio
Applicaz.
Classe di carico
Ø esterno
[mm]
Chiusino con telaio bituplan in ghisa ed inserto ammortizzante in PEWEPREN
Tondo, senza
fori di ventilazione per copertura
fogne nere
Bituplan
Per installazione
filo asfalto
D 400
Tondo, con fori
di ventilazione
per copertura
fogne bianche
Bituplan
Per installazione
filo asfalto
D 400
Luce netta
[mm]
Alt.
[mm]
Pz/Pal
Peso
[kg/pz]
Cod. art.
780
605
140
16
86,00
210321
780
605
140
16
86,00
210320
Euro/pz
508,00
Accessori per chiusini CityTop
Immagine
Descrizione
Peso
[kg/pz]
Cod. art.
Euro/pz
Chiave di servizio e sollevamento
1,50
600643*
34,88
Chiave di servizio e sollevamento facilitati
7,00
11840
524,37
Chiave da 18/22 mm
1,50
85518
17,05
Cassero metallico per impedire l’entrata del bitume nel pozzetto in fase di installazione
10,00
64476
633,48
