materiale occorrente

SCHEDA N°:
TIPO VEICOLO:
TIPO INIEZIONE:
SIGLA MOTORE:
ANNO DI FABBRICAZIONE:
OMOLOGAZIONE:
data: 03/01/2004
RAV4_20_04_1AZFE_Lm_G_000
TOYOTA RAV 4 - 2.000cc.
Multipoint Nippo Denso
1AZFE 110 kW
06/04
1999-102-CE [E3]
MATERIALE OCCORRENTE:
Kit OMEGAS GPL 4 cilindri (cod. 604 777 000)
File: RAV4_20_03_1AZFE_Lm_G_xxx_xxx
Cablaggio iniettori 4 cilindri UNIVERSALE (cod. 612 328 001)
Serbatoi consigliati: cilindrico lt. 60 - Ø 360 x 650
AVVERTENZE
Oltre alla presente scheda d'installazione consultare il Manuale Componenti e Installazione OMEGAS
Lo schema di montaggio riportato è relativo ad un modello dotato dei seguenti accessori:
X SERVOSTERZO
X CLIMATIZZATORE
CAMBIO AUTOMATICO
X ABS
Prima di iniziare l'installazione consigliamo di verificare la possibilità di posizionare i componenti meccanici
come indicato nella fotografia "F1" . La mancanza / presenza di accessori rispetto a quelli sopra indicati
potrebbe comportare una diversa disposizione dei componenti meccanici.
La variazione delle lunghezze dei tubi di raccordo tra i vari componenti può alterare il corretto funzionamento
del sistema, consigliamo di mantenere tali lunghezze il più simile possibile a quanto riportato nella scheda.
Nel caso si rendesse necessario variare notevolmente le lunghezze dei tubi di collegamento tra i vari
componenti, preghiamo contattare il Centro Assistenza Tecnica LANDI RENZO.

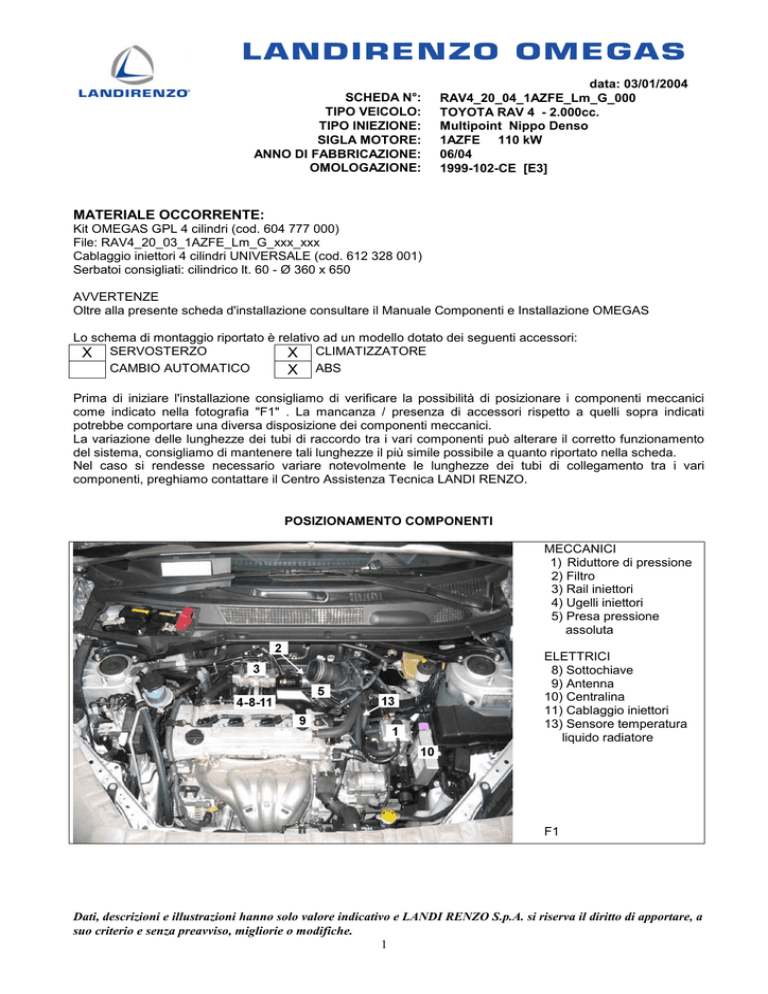

POSIZIONAMENTO COMPONENTI
MECCANICI
1) Riduttore di pressione
2) Filtro
3) Rail iniettori
4) Ugelli iniettori
5) Presa pressione
assoluta
ELETTRICI
8) Sottochiave
9) Antenna
10) Centralina
11) Cablaggio iniettori
13) Sensore temperatura
liquido radiatore
F1
Dati, descrizioni e illustrazioni hanno solo valore indicativo e LANDI RENZO S.p.A. si riserva il diritto di apportare, a
suo criterio e senza preavviso, migliorie o modifiche.
1
SCHEDA N°:
TIPO VEICOLO:
TIPO INIEZIONE:
SIGLA MOTORE:
ANNO DI FABBRICAZIONE:
OMOLOGAZIONE:
data: 03/01/2004
RAV4_20_04_1AZFE_Lm_G_000
TOYOTA RAV 4 - 2.000cc.
Multipoint Nippo Denso
1AZFE 110 kW
06/04
1999-102-CE [E3]
1) RIDUTTORE DI PRESSIONE
2) FILTRO
F2
Posizionare il riduttore tra il motore e la scatola
relais lato guida, fissandolo con la staffa fornita in
confezione al sottostante supporto originale.
F3
Posizionare il filtro dietro al manicotto aspirazione.
13) SENSORE DI TEMPERATURA ACQUA
Installare il sensore di temperatura acqua sul tubo
di riscaldamento riduttore come indicato nello schema F8
Tubo di collegamento RIDUTTORE / FILTRO
Ø 14X22 mm. Lunghezza mm. 400
Tubo di collegamento FILTRO / RAIL INIETTORI
Ø10X17 mm. Lunghezza mm. 65
3) RAIL INIETTORI
4) UGELLI INIETTORI
F4
Posizionare
il
rail
iniettori
sul
collettore
d’aspirazione, fissandolo al collettore stesso con
una staffa appositamente sagomata
F5
Per montare gli ugelli si consiglia di smontare il
collettore d’aspirazione e forare nella piega del
collettore
ATTENZIONE
Per il fissaggio degli ugelli sui collettori utilizzare un
sigillante frena filetti (o similare).
L’uscita A del cablaggio rail iniettori alimenta
l’iniettore diretto al cilindro n°4
Tubo di collegamento RAIL / UGELLI
Ø 6X13 mm. Lunghezza mm. 115 (cilindri centrali)
mm 170 (cilindri laterali)
Dati, descrizioni e illustrazioni hanno solo valore indicativo e LANDI RENZO S.p.A. si riserva il diritto di apportare, a
suo criterio e senza preavviso, migliorie o modifiche.
2
SCHEDA N°:
TIPO VEICOLO:
TIPO INIEZIONE:
SIGLA MOTORE:
ANNO DI FABBRICAZIONE:
OMOLOGAZIONE:
data: 03/01/2004
RAV4_20_04_1AZFE_Lm_G_000
TOYOTA RAV 4 - 2.000cc.
Multipoint Nippo Denso
1AZFE 110 kW
06/04
1999-102-CE [E3]
5) PUNTO PRESA PRESSIONE ASSOLUTA (MAP)
10) CENTRALINA OMEGAS
F6
Sganciare il tubo di collegamento tra il corpo
farfallato e il depressore servofreno. Montare sulla
spola un tubo aggiuntivo ed un raccordo a “T” (5).
Seguire lo schema F8 riportato sotto
F7
Posizionare la centralina vicino alla scatola fusibili
orientando l'uscita dei cavi verso il basso.
Fissarla con 2 staffe appositamente sagomate alla
scatola fusibili
SCHEMA DI COLLEGAMENTO PNEUMATICO
F8
Dati, descrizioni e illustrazioni hanno solo valore indicativo e LANDI RENZO S.p.A. si riserva il diritto di apportare, a
suo criterio e senza preavviso, migliorie o modifiche.
3
SCHEDA N°:
TIPO VEICOLO:
TIPO INIEZIONE:
SIGLA MOTORE:
ANNO DI FABBRICAZIONE:
OMOLOGAZIONE:
data: 03/01/2004
RAV4_20_04_1AZFE_Lm_G_000
TOYOTA RAV 4 - 2.000cc.
Multipoint Nippo Denso
1AZFE 110 kW
06/04
1999-102-CE [E3]
SCHEMA ELETTRICO DI COLLEGAMENTO:
rif.
C
E
B
D
L
H
Cablaggio OMEGAS
Sonda Lambda
Fili
VIOLA
GRIGIO
Antenna
Filo
ARANCIO
Alimentazione
Fili
ROSSO/NERO
NERO
Filo
NERO
Sensore MAP
Filo
ROSSO/GIALLO
Cablaggio esclusione iniettori
benzina
BLU – BLU/NERO
ROSSO – ROSSO/NERO
VERDE – VERDE/NERO
GIALLO – GIALLO/NERO
Cablaggio vettura
- non collegare LASCIARE ISOLATO
- non collegare LASCIARE ISOLATO
Effettuare i collegamenti sul connettore GRIGIO a 4 vie della bobina
- collegare al filo NERO pos. 3
Collegarsi ai morsetti della batteria
- al positivo con fusibile 15 A max.
- al negativo
- al negativo
Il sensore originale non è presente
- non collegare LASCIARE ISOLATO
Utilizzando il cablaggio 4 cil. tipo UNIVERSALE, interrompere il negativo (pin n°2)
sui connettori originali degl'iniettori. Collegare il filo bicolore verso la centralina, il filo
monocolore verso l’iniettore
Connettore A iniettore gas
NERO/ROSSO cil.1
Connettore B iniettore gas
NERO cil. 2
Connettore C iniettore gas
BIANCO/NERO cil. 3
Connettore D iniettore gas
ROSSO cil. 4
(p1 blu - p2 rosso - p3 verde - p4 giallo – p5 bianco/rosso
p6 blu/nero - p7 rosso/nero – p8 verde/nero – p9 giallo/nero)
H
Sottochiave +15
Effettuare il collegamento su uno dei connettori iniettori benzina
Filo
ROSSO/BIANCO - collegare al filo NERO/BIANCO anelli ARGENTO pos. 1
G
Riduttore di pressione
Connettore 2 vie
FILI PRECABLATI
F
J
A
I
- collegare al connettore 2 vie per il pilotaggio dell’elettrovalvola gas
(p1 blu – p2 nero)
Connettore 2 vie
- collegare al connettore 2 vie del sensore di temperatura acqua
(p1 arancio – p2 nero)
Fili
BIANCO / BLU - collegare al filo positivo proveniente dall’elettrovalvola della multivalvola serbatoio
BIANCO / NERO - collegare al filo negativo proveniente dall’elettrovalvola della multivalvola serbatoio
VERDE - BIANCO- NERO - collegare ai fili provenienti dall’indicatore livello carburante in base al sensore
utilizzato
Rail Iniettori GAS
Connettori 2 vie - collegare ai connettori corrispondenti degli iniettori gas seguendo la
A-B-C-D corrispondenza del cablaggio esclusione iniettori benzina
Connettore 4 vie - collegare al connettore 4 vie del sensore di temperatura /pressione gas
(p1 nero - p2 arancio/nero – p3 bianco/rosso – p4 blu/nero)
Commutatore
Portare il connettore protetto dal tubo termorestringente in abitacolo e collegare al
Connettore a 4 vie commutatore
- (p1nero- p2 blu – p3 rosso – p4 marrone)
Programmazione
Lasciare il connettore disponibile al collegamento con il cavo interfaccia PC
Connettore 4 vie
- (p1nero- p2 rosa/nero – p3 rosa – p4 rosso/bianco)
Sensore di pressione
Connettore 3 vie - collegare al connettore 3 vie del sensore di pressione
(p1 arancio/nero – p2 nero – p3 bianco/rosso)
VARIE
Dati, descrizioni e illustrazioni hanno solo valore indicativo e LANDI RENZO S.p.A. si riserva il diritto di apportare, a
suo criterio e senza preavviso, migliorie o modifiche.
4
data: 03/01/2004
RAV4_20_04_1AZFE_Lm_G_000
TOYOTA RAV 4 - 2.000cc.
Multipoint Nippo Denso
1AZFE 110 kW
06/04
1999-102-CE [E3]
SCHEDA N°:
TIPO VEICOLO:
TIPO INIEZIONE:
SIGLA MOTORE:
ANNO DI FABBRICAZIONE:
OMOLOGAZIONE:
viola
purple
grigio
gray
29
42
43
56
1
14
15
28
C
Fusibile 15 A max
fuse 15A max
Connettore tester programmazione
Tester programmer connectors
A
nero (massa)
black (ground)
D
rosso-nero
(+12 batteria)
red/black
(+12 battery)
nero (massa)
black (ground)
B
connettore commutatore
switch connector
J
G
blu nero
blue black
3
E
Marrone (antenna)
Brown (antenna)
blu / bianco
blue / white
nero / bianco
black / white
verde
green
Rosso/giallo (MAP)
Red/yellow (MAP)
L
nero
black
H
2
2
2
2
1
Giallo
yellow
arancio
orange
blu
blue
Multivalvola
Multivalve
nero
black
bianco
white
nero
black
Sensore livello carburante
Fuel level sensor
Sensore temperatura acqua
Water temperature sensor
Giallo/nero - yellow/black
Verde green
Verde /nero - green/ black
F
Sensore temperatura
e pressione gas
Rosso
red
Rosso/nero - red/black
Blu - blue
1°cilindro / 1st cylinder
Gas temperature
and pressure sensor
Blu/nero - blue/black
Rosso/bianco
red/white
