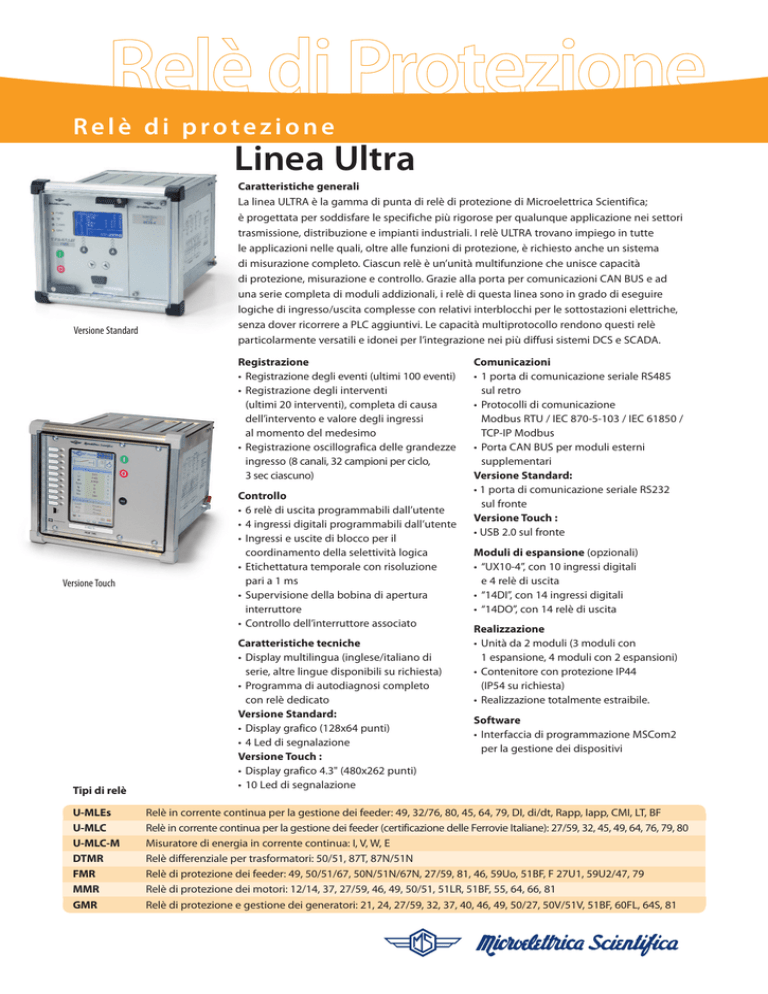

Linea Ultra, scheda tecnica (Rev. 1, agg. Giugno 2012)

Relè di protezione
Linea Ultra
Versione Standard
Caratteristiche generali
La linea ULTRA è la gamma di punta di relè di protezione di Microelettrica Scientifica;
è progettata per soddisfare le specifiche più rigorose per qualunque applicazione nei settori
trasmissione, distribuzione e impianti industriali. I relè ULTRA trovano impiego in tutte
le applicazioni nelle quali, oltre alle funzioni di protezione, è richiesto anche un sistema
di misurazione completo. Ciascun relè è un’unità multifunzione che unisce capacità
di protezione, misurazione e controllo. Grazie alla porta per comunicazioni CAN BUS e ad
una serie completa di moduli addizionali, i relè di questa linea sono in grado di eseguire
logiche di ingresso/uscita complesse con relativi interblocchi per le sottostazioni elettriche,
senza dover ricorrere a PLC aggiuntivi. Le capacità multiprotocollo rendono questi relè
particolarmente versatili e idonei per l’integrazione nei più diffusi sistemi DCS e SCADA.
Registrazione
• Registrazione degli eventi (ultimi 100 eventi)
• Registrazione degli interventi
(ultimi 20 interventi), completa di causa
dell’intervento e valore degli ingressi
al momento del medesimo
• Registrazione oscillografica delle grandezze
ingresso (8 canali, 32 campioni per ciclo,
3 sec ciascuno)
Versione Touch
Tipi di relè
U-MLEs
U-MLC
U-MLC-M
DTMR
FMR
MMR
GMR
Controllo
• 6 relè di uscita programmabili dall’utente
• 4 ingressi digitali programmabili dall’utente
• Ingressi e uscite di blocco per il
coordinamento della selettività logica
• Etichettatura temporale con risoluzione
pari a 1 ms
• Supervisione della bobina di apertura
interruttore
• Controllo dell’interruttore associato
Caratteristiche tecniche
• Display multilingua (inglese/italiano di
serie, altre lingue disponibili su richiesta)
• Programma di autodiagnosi completo
con relè dedicato
Versione Standard:
• Display grafico (128x64 punti)
• 4 Led di segnalazione
Versione Touch :
• Display grafico 4.3" (480x262 punti)
• 10 Led di segnalazione
Comunicazioni
• 1 porta di comunicazione seriale RS485
sul retro
• Protocolli di comunicazione
Modbus RTU / IEC 870-5-103 / IEC 61850 /
TCP-IP Modbus
• Porta CAN BUS per moduli esterni
supplementari
Versione Standard:
• 1 porta di comunicazione seriale RS232
sul fronte
Versione Touch :
• USB 2.0 sul fronte
Moduli di espansione (opzionali)
• “UX10-4”, con 10 ingressi digitali
e 4 relè di uscita
• “14DI”, con 14 ingressi digitali
• “14DO”, con 14 relè di uscita
Realizzazione
• Unità da 2 moduli (3 moduli con
1 espansione, 4 moduli con 2 espansioni)
• Contenitore con protezione IP44
(IP54 su richiesta)
• Realizzazione totalmente estraibile.
Software
• Interfaccia di programmazione MSCom2
per la gestione dei dispositivi
Relè in corrente continua per la gestione dei feeder: 49, 32/76, 80, 45, 64, 79, DI, di/dt, Rapp, Iapp, CMI, LT, BF
Relè in corrente continua per la gestione dei feeder (certificazione delle Ferrovie Italiane): 27/59, 32, 45, 49, 64, 76, 79, 80
Misuratore di energia in corrente continua: I, V, W, E
Relè differenziale per trasformatori: 50/51, 87T, 87N/51N
Relè di protezione dei feeder: 49, 50/51/67, 50N/51N/67N, 27/59, 81, 46, 59Uo, 51BF, F 27U1, 59U2/47, 79
Relè di protezione dei motori: 12/14, 37, 27/59, 46, 49, 50/51, 51LR, 51BF, 55, 64, 66, 81
Relè di protezione e gestione dei generatori: 21, 24, 27/59, 32, 37, 40, 46, 49, 50/27, 50V/51V, 51BF, 60FL, 64S, 81
Relè di protezione: Linea Ultra
Schema elettrico
A B C
A B C
2
2
3
4
3
4
1/5A
5
6
5
6
1/5A
7
8
7
8
1/5A
9
9
1/5A
41
41
ULTRA
15
14
Relè
di gestione
dei feeder
R3
23
R4
42
43
ALIMENTAZIONE
44
45
44
45
SCATTO
46
46
ON
47
47
48
48
R2
R5
13
22
31
R4
R5
OFF
R6
D1
D2
D3
D4
S+
SC
ALIMENTAZIONE
AUSILIARIA
RS-485
MS-SCE1844-R3
BPU
CAN
12
28
18
29
19
38
27
17
16
C
H
L
36
37
Dimensioni di ingombro (mm)
100 A
30.00 kV
50.01 Hz
5190 kW
2514 kVA r
O
C LOSED
1
30.00
5
5
k
2514 k
100 A
30.00 kV
50.01 Hz
5190 kW
2514 kVA r
I
U
f
P
Q
OPEN
<Menu>
ULTR A-M R E L AY
I
TRIP
164
164
OPEN
POWER
EXPANSION
UNIT
<Menu>
135
I
U
f
P
Q
X
X
C LOSED
ULT R A-M R E L AY
1
30.00
5
5
k
2514 k
I
O
RS232
F MR
185
FORATURA DEL PANNELLO
165X137 (LXH)
N.C.
32
R6
RS-232 ANTERIORE
TRIP
N.O.
33
R3
5A
5A
POWER
(25)
R1
42
43
Un= 23OVac MAX.
SUP. BOBINA
DI SCATTO
34
Io
Vo
1A
1A
24
35
R2
I
In=
Ion=
25
26
R1
RS232
F MR
134
195
213
FORATURA DEL PANNELLO
115X137 (LXH)
232
Microelettrica Scientifica S.p.A. Via Alberelle, 56/58 20089 Rozzano - Italy
Tel.: +39 02 575731 Fax: +39 02 57510940 - [email protected]
www.microelettrica.com
INGRESSI
DIGITALI
MODULO
DI ESPANSIONE
