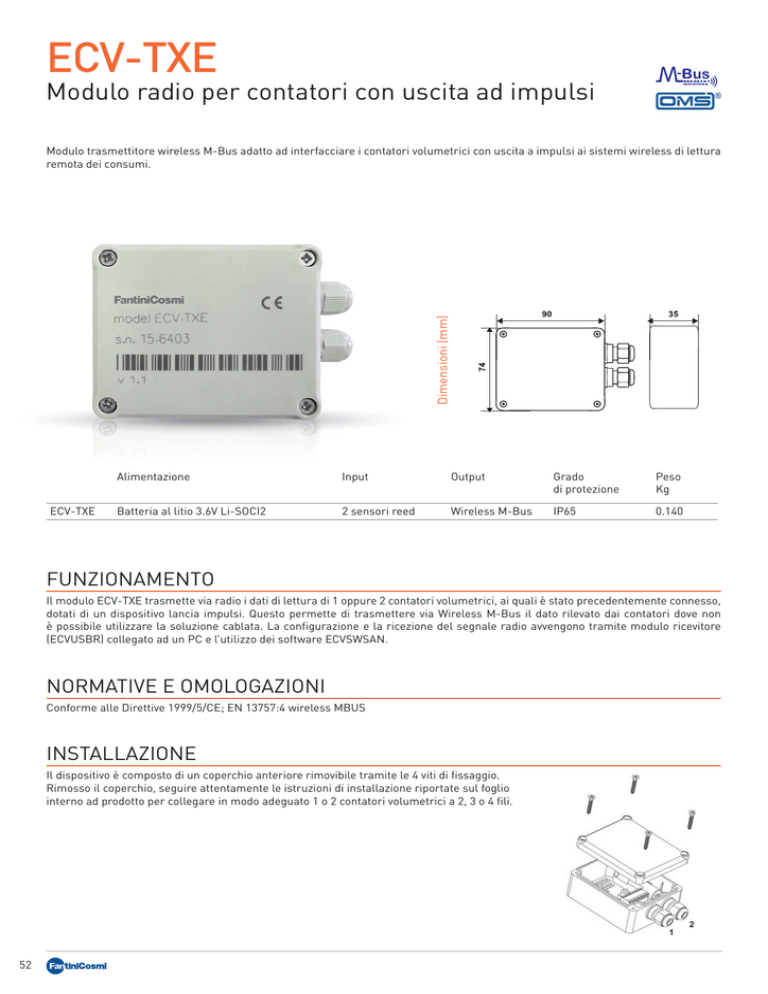

ECV-TXE
Modulo radio per contatori con uscita ad impulsi
Dimensioni (mm)
Modulo trasmettitore wireless M-Bus adatto ad interfacciare i contatori volumetrici con uscita a impulsi ai sistemi wireless di lettura
remota dei consumi.
ECV-TXE
Alimentazione
Input
Output
Grado
di protezione
Peso
Kg
Batteria al litio 3.6V Li-SOCI2
2 sensori reed
Wireless M-Bus
IP65
0.140
FUNZIONAMENTO
Il modulo ECV-TXE trasmette via radio i dati di lettura di 1 oppure 2 contatori volumetrici, ai quali è stato precedentemente connesso,
dotati di un dispositivo lancia impulsi. Questo permette di trasmettere via Wireless M-Bus il dato rilevato dai contatori dove non
è possibile utilizzare la soluzione cablata. La configurazione e la ricezione del segnale radio avvengono tramite modulo ricevitore
(ECVUSBR) collegato ad un PC e l’utilizzo dei software ECVSWSAN.
NORMATIVE E OMOLOGAZIONI
Conforme alle Direttive 1999/5/CE; EN 13757:4 wireless MBUS
INSTALLAZIONE
Il dispositivo è composto di un coperchio anteriore rimovibile tramite le 4 viti di fissaggio.
Rimosso il coperchio, seguire attentamente le istruzioni di installazione riportate sul foglio
interno ad prodotto per collegare in modo adeguato 1 o 2 contatori volumetrici a 2, 3 o 4 fili.
1
52
2
CARATTERISTICHE
Temperatura di esercizio:
Temperatura limite:
Alimentazione:
Durata massima batteria:
Grado Protezione:
Ingressi impulsivi
Potenza di trasmissione:
Trasmissione radio:
Tipo di lettura:
Portata:
Sensibilità della misura:
Frequenza di trasmissione dati:
Dati trasmessi:
Collegabile a:
0°C a +40 °C
-10°C a +55°C
Batteria al litio 3.6V Li-SOCI2
10 anni
IP65
N°2 ingressi
≤ 10mW
868 MHz Wireless MBUS OMS standard EN 13757-4
monodirezionale
fino a 300 metri in campo aperto
Configurabile a partire da 1L
Programmabile (mese, Giorno, intervallo orario, frequenza min. 30 sec)
Volume (consumo), quantità flusso inverso, storico fino a 12 mesi con impostazione del giorno del
mese in cui salvare il consumo, stato batteria.
sistemi lancia impulsi (sia reed sia Open Collector)
ESEMPIO DI FUNZIONAMENTO
ECVSWSAN
ECVUSBR
EC
ECVRB
VOCI DI CAPITOLATO
Modulo trasmettitore wireless M-Bus adatto ad interfacciare i contatori volumetrici con uscita a impulsi REED ai sistemi wireless
di lettura remota dei consumi. Modello tipo Fantini Cosmi cod. ECV-TXE. Caratteristiche: 2 ingressi impulsi; uscita wireless M-Bus
protocollo standard OMS; alimentazione a batteria; grado di protezione IP65.
