progetto per tunnel vpn ipsec con tunnel gre

Il presente documento ha come obiettivo quello di fornire le linee guida di configurazione per un nuovo collegamento
IPSEC via Satellite tra la sede HQ ed il branch-office Estero.

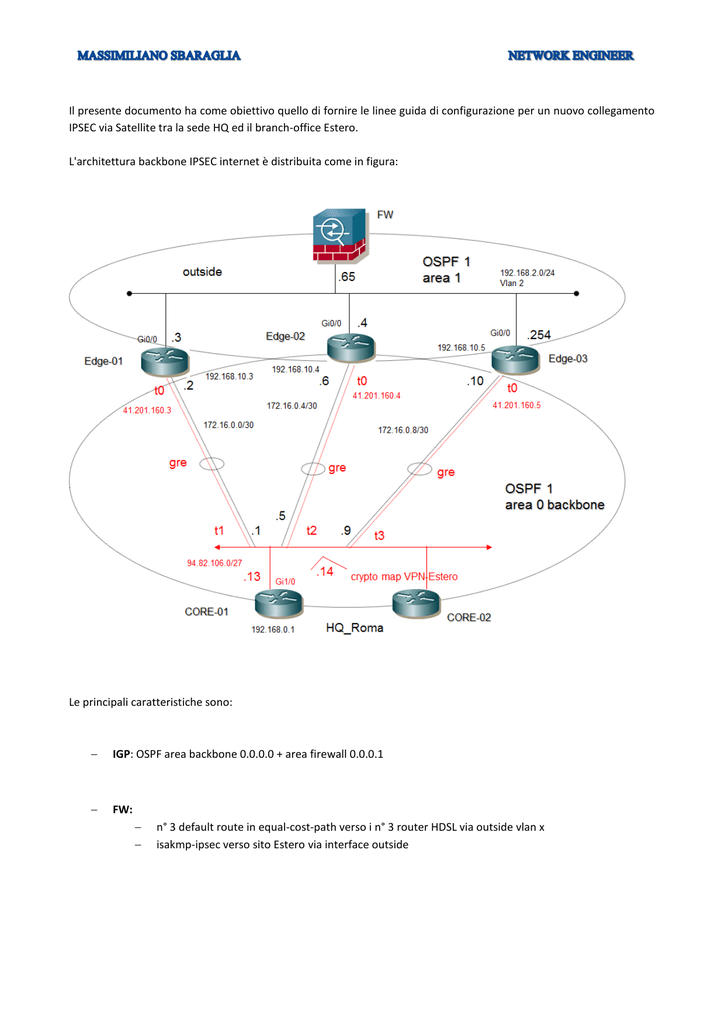

L'architettura backbone IPSEC internet è distribuita come in figura:
Le principali caratteristiche sono:

IGP: OSPF area backbone 0.0.0.0 + area firewall 0.0.0.1

FW:


n° 3 default route in equal-cost-path verso i n° 3 router HDSL via outside vlan x
isakmp-ipsec verso sito Estero via interface outside

EDGE-01 – EDGE-02 – EDGE-03:
 tunnel mode GRE
 isakmp-ipsec con peering il router HQ 94.82.106.14 applicata sulla interfaccia Dialer0 (crypto map
VPN-HQ)
 default route statica via dialer0
 redistribute static subnets route-map Rotte_Estero via OSPF
 default-information originate via OSPF
 per interfaccia
 load-sharing per packet via CEF in modo da gestire il traffico in uscita equal-cost-path
 abilitazione autenticazione MD5 via key-id e password via OSPF

CORE-01 :
 router active
 n° 3 tunnel GRE, uno per ciascun routers
 isakmp-ipsec (VPN_Estero) con tre policy, una per ciascun peer
 redistribute static subnets route-map Rotte_HQ via OSPF
Attraverso un nuovo canale via Satellite tra la sede Estero e l'HQ, si vuole creare una VPN IPSEC per traffico IT criptato,
rispettando l'attuale architettura di trasporto.
CORE-01
Descrizione
crypto map VPN-Algeria 40 ipsec-isakmp
set peer 195.78.28.1
set transform-set VPN-Estero
match address Tunnel4
!
interface Tunnel4
description gre-sat
ip address 172.x.x.x 255.255.255.252
tunnel source 94.82.106.14
tunnel destination 195.78.28.1
ip rip send version 2
ip rip receive version 2
no ip split-horizon
!
router rip
version 2
redistribute static subnets route-map LAN_HQ_SAT
network 10.0.0.0
no auto-summary
!
ip access-list extended Tunnel4
permit gre host 94.82.106.14 host 195.78.28.1
!
ip access-list standard LAN_RM_SAT
permit a.b.c.0 0.0.0.255
permit a.b.z.0 0.0.0.255
!
route-map LAN_HQ_SAT permit 10
match ip address LAN_HQ_SAT
Definizione di una nuova crypto map con peering
l'indirizzo IP pubblico del router DIVONA
Specifica quale VPN settare
specifica via acl extended una entry per la crypto
!
Creazione un un tunnel mode GRE p2p tra il rouer
di Roma e quello DIVONA con sorgente e
destinazione del tunnel gli IP pubblici internet
Il router DIVONA ha il compito di:




stabilire adiacenze RIP con il relativo neighbor HQ
VPN IPSEC Lan to Lan con il router HQ
Tunnel GRE
Default Gateway per la rete LAN-ESTERO x.y.z.0/24
DIVONA ROUTER
interface vlan 50
description LAN Estero
ip address x.y.z.1 255.255.255.0
!
interface fa0/3
switchport access vlan 50
!
crypto isakmp policy 1
authentication pre-share
group 2
crypto isakmp key xxxxxxx address 0.0.0.0 0.0.0.0
crypto isakmp invalid-spi-recovery
crypto isakmp keepalive 10
i
crypto ipsec transform-set VPN-HQ esp-aes esp-sha-hmac
Descrizione
definizione di una policy ISAKMP
metodo di autenticazione in iSAKMP policy
assegnazione gruppo di security
ISAKMP Key
dead peer detection (DPD)
algoritmi di criptazione per la VPN HQ
!
crypto map VPN-HQ 10 ipsec-isakmp
set peer 94.82.106.14
set transform-set VPN-HQ
match address VPN-HQ
!
interface Tunnel0
description gre-sat
ip address 172.x.x.x 255.255.255.252
tunnel source 195.78.28.1
tunnel destination 94.82.106.14
!
interface < interface-IN >
description INTERNAL
ip address r.s.t.0 255.255.255.0
interface < interface-OUT >
description INTERNET
ip address w.q.z.a 255.255.255.252
crypto map VPN-HQ
!
router rip
version 2
redistribuite static route-map LAN_Estero
network 10.0.0.0
no auto-summary
!
ip access-list extended VPN-HQ
permit gre host 195.78.28.1 host 94.82.106.14
!
ip access-list standard LAN_Estero
permit x.y.z.0 0.0.0.255
!
route-map LAN_Estero permit 10
match ip address LAN_Eastero
Static crypto map for L2L tunnel
Tunnel GRE
