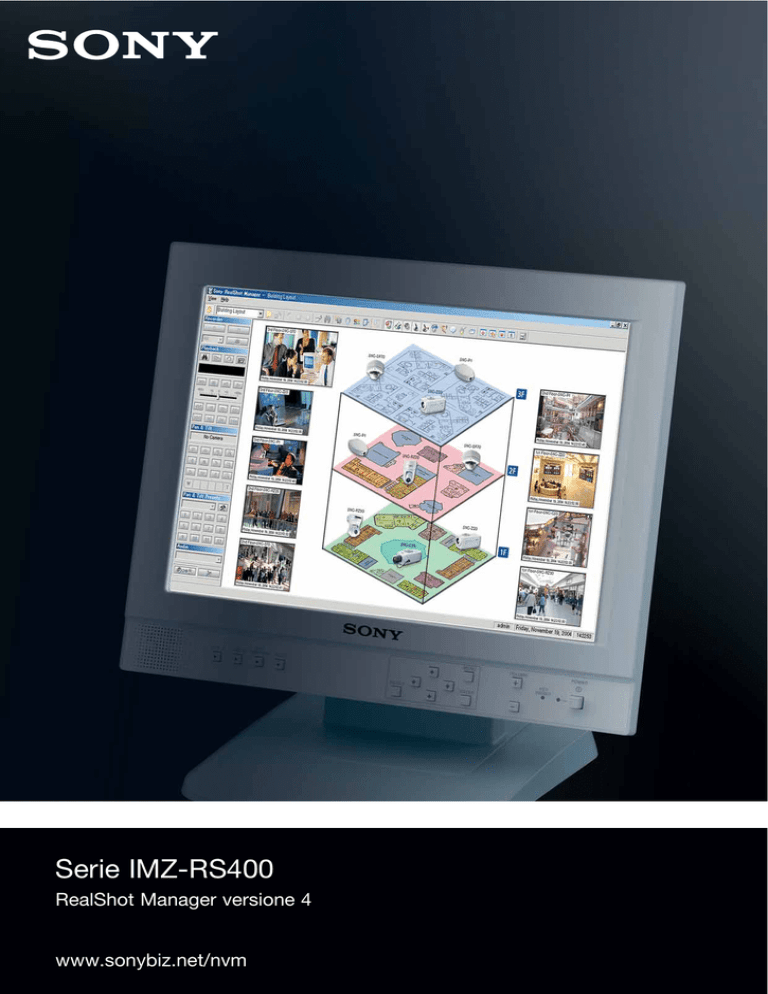

Serie IMZ-RS400

Serie IMZ-RS400
RealShot Manager versione 4
www.sonybiz.net/nvm
Software di monitoraggio intelligente basato sull’innovativa
piattaforma DEPA™ (Distributed Enhanced Processing Architecture)
che fornisce un’analisi delle immagini intelligente, assicurando un
elevato livello di sicurezza ad un prezzo competitivo.
Sony presenta il software di monitoraggio intelligente
serie IMZ-RS400, che fornisce un’analisi delle immagini
intelligente, con le funzioni "Video Motion Filter Alarms"
e "Video Motion Filter Searches", che utilizzano
metadata per fornire un’efficienza operativa e livello di
sicurezza elevati. La funzione Video Motion Filter Alarms
consente di definire i parametri e regolare l’attivazione
degli allarmi per applicazioni di monitoraggio e
registrazione in tempo reale; il sistema è in grado
di avvertire in caso di rilevamento di un evento e/o
effettuare la registrazione.
La funzione Video Motion Filter Searches permette di
definire i parametri di ricerca degli eventi per agevolare
il richiamo delle immagini registrate.
La flessibilità di RealShot Manager è ideale per la
videosorveglianza con sistemi di monitoraggio IP che
utilizzano videocamere network Sony. Sia che si tratti
di un sistema indipendente o di una configurazione
client/server, il software è uno strumento per il controllo
delle applicazioni di monitoraggio multicamera a livello
centrale.
Grazie alle caratteristiche avanzate, alle funzioni
"intelligenti" e alla scalabilità del sistema, RealShot
Manager è ideale non solo per applicazioni di
videosorveglianza, ma anche per applicazioni di
controllo o di qualità dei processi e per ricerche di
mercato che utilizzano un sistema di monitoraggio
video multicamera avanzato.
Caratteristiche generali
Monitoraggio e ricerca intelligenti con Sony Video
Motion Filters
Layout personalizzabili e interfaccia grafica intuitiva
Funzione di rilevamento dell’attività
Monitoraggio "hot spot" e configurazione a doppio
monitor
Registrazione degli allarmi manuale e programmata
Riproduzione durante la registrazione
Riproduzione simultanea di immagini da più videocamere
Controllo videocamera PTZ
Funzione di mascheramento delle zone (Privacy Masking)
Supporto audio
Modalità di accesso utenti
Esportazione di file AVI
Immagini ed audio eccezionali grazie ai prodotti di comunicazione visiva della serie
IPELA che racchiude in sé il triplice concetto di "Realtà", "Intelligenza" e "Usabilità".
"IPELA" esprime la visione di Sony per gli ambienti di lavoro futuri e unisce persone,
luoghi e informazioni con un livello di realismo mai raggiunto prima. "IPELA" permette
una condivisione delle informazioni, nonché una visualizzazione e audio eccellenti,
come se si fosse presenti sul posto. La tecnologia IPELA migliora le comunicazioni
aziendali, consentendo di prendere importanti decisioni in tempo reale.
Comunicazione audiovisiva in rete: la comunicazione aziendale del futuro resa reale dalla tecnologia IPELA.
IMMEDIATEZZA
• Frame rate elevato
• Supporto audio
INTELLIGENZA
• Allarme Video Motion Filter
• Ricerca Video Motion Filter
FACILITÀ DI UTILIZZO
• Interfaccia intuitiva
• Ricerca/riproduzione rapida
CARATTERISTICHE
La piattaforma DEPA - Analisi intelligente delle immagini
La serie IMZ-RS400, dotata dell’applicazione Intelligent Video
Analysis, è una componente fondamentale delle soluzioni di
videosorveglianza Sony basate sulla piattaforma DEPA.
L’applicazione Intelligent Video Analysis è disponibile con
questo software insieme alle funzioni Intelligent Motion
Detection (IMD) e Intelligent Object Detection (IOD) delle
network camere DEPA di Sony (SNC-RZ50, SNC-RX550 e
SNC-CS50). L’architettura DEPA è progettata per permettere
alle network camere di inviare i metadata al software
IMZ-RS400 e utilizzare le modalità di analisi IMD e IOD.
Il movimento degli oggetti viene analizzato dal software
IMZ-RS400, utilizzando i metadata e i filtri. Questo sistema
di elaborazione distribuita minimizza il carico di lavoro del
server, la larghezza di banda della rete e la capacità di
memorizzazione, rendendo più stabile ed efficiente il sistema
rispetto ai tradizionali sistemi di analisi delle immagini.
Architettura DEPA (Distributed Enhanced Processing Architecture)
Invio dell’ID e
della posizione
dell’oggetto
Soggetto 1
4
Soggetto 1
SNC-RX550
ALLARME
Richiesta immagini
importanti
Soggetto 2
Soggetto 2
SNC-CS50
Invio
immagini
importanti
Rilevamento di oggetti/movimento Intelligente
Il software IMZ-RS400
analizza il movimento
degli oggetti
Filtro (passante-direzionale)
SNC-RZ50
Monitoraggio intelligente
Allarme Intelligent Video Motion Filter
L’utente può definire i parametri (o impostare i filtri) per
l’utilizzo delle funzioni IMD e IOD delle videocamere di rete
Sony compatibili con la piattaforma DEPA. Fino a sei filtri per
limitare l’attivazione dell’allarme a movimenti di oggetti
specifici o a particolari situazioni. I filtri possono essere
definiti con parametri ancora più dettagliati per attivare
l’allarme in base alla dimensione, direzione o velocità di
movimento di un oggetto, escludendo tutti gli altri.
Intelligent Motion Detection
Il software IMZ-RS400 offre una funzione di rilevamento
dell’attività che può essere utilizzata per attivare un allarme o
per realizzare altre azioni, quali chiudere le porte o accendere
le luci. Grazie al nuovo algoritmo avanzato Sony, il sistema è
in grado di ridurre al minimo l’azionamento di falsi allarmi
causati da rumore o movimenti ripetuti.
Filtri Intelligent Video Motion
Filtro
Impostazione
allarme
videocamera
(IMD/IOD)
Applicazioni
Passaggio
Rilevamento
intelligente
di attività (IMD)
L’allarme si attiva quando un oggetto
attraversa un "limite virtuale".
Comparsa
Scomparsa
Capacità
Presenza
Oggetto incustodito /
rimosso
Direzione scorretta su strada a senso unico Parcheggio illegale
Rilevamento persone
Rilevamento
intelligente
di attività (IMD)
Rilevamento
intelligente
di attività (IMD)
Rilevamento
intelligente
di attività (IMD)
L’allarme si attiva quando un oggetto
attraversa un "limite virtuale".
L’allarme si attiva quando un oggetto
attraversa un "limite virtuale".
L’allarme si attiva quando un numero
preimpostato di oggetti si trovano
entro una specifica "area virtuale".
L’allarme si attiva quando un oggetto
sosta in una specifica "area virtuale"
per un periodo di tempo superiore
a quello impostato.
Rilevamento
intelligente
di attività (IMD)
Rilevamento
di oggetto
incustoditi (IOD)
L’allarme si attiva quando un oggetto viene
lasciato incustodito o viene rimosso da
una specifica "area virtuale" per un periodo
di tempo superiore a quello impostato.
Furto di quadri
CARATTERISTICHE
Monitoraggio "hot spot"
Interfaccia grafica di monitoraggio
Funzione Privacy Zone Masking
Flessibilità delle applicazioni di monitoraggio
Lay out personalizzabili
Controllo PTZ
Il software IMZ-RS400 offre un’interfaccia utente intuitiva e
personalizzabile in base alle proprie esigenze o preferenze.
La funzione "Layout Editor" crea layout personalizzati del sito
e permette di inserire sfondi (es. lo schema di un piano), icone
(collegabili ad una telecamera o un monitor specifici) e anche
il logo aziendale.
Con il software IMZ-RS400, le funzioni Pan/Tilt/Zoom delle
videocamere Sony possono essere controllate a distanza
attraverso la rete. Quando viene selezionato un punto
dell’immagine, la videocamera ruota automaticamente in
orizzontale o in verticale fino a visualizzare il punto selezionato
al centro dell’immagine. Tenendo premuto il pulsante sinistro
del mouse su una zona specifica dell’immagine, la zona
selezionata verrà ingrandita sul monitor.
Monitoraggio "hot spot" e configurazione a doppio
monitor
L'"hot spot" può essere visualizzato in una finestra specifica
nella visualizzazione multicamera (ad es., una finestra più
grande all’interno della finestra multi-camera) oppure è
possibile utilizzare un altro schermo per il medesimo scopo.
L’"hot spot" visualizza un’immagine in dettaglio che può
essere selezionata manualmente o azionata da un allarme.
Funzione Layout "Tour" automatica
Per il monitoraggio sistematico di più siti, il software
IMZ-RS400 può essere configurato per passare da un’area
specificata a un’altra. Questa funzione è ideale per il
monitoraggio di edifici con diversi piani, per il controllo delle
diverse aree in un piano o in occasione di grandi eventi.
Funzione Privacy Zone Masking
La funzione Privacy Zone Masking del software IMZ-RS400
consente di coprire le zone private o indesiderate di un’immagine.
Supporto audio
Il software IMZ-RS400 supporta la trasmissione audio
bidirezionale Il software accetta ed elabora l’audio in entrata,
se utilizzato con una videocamera di rete Sony e relativo
microfono installato. Quando si utilizza una videocamera con
speaker installati, il software IMZ-RS400 effettua dichiarazioni
dal vivo direttamente dal luogo in cui è installata la videocamera.
GUI di registrazione programmata
GUI di registrazione di ricerca
Registrazione flessibile
Ricerca rapida
Registrazione manuale
Ricerca Intelligent Video Motion Filter
Dopo aver installato il software IMZ-RS400 e aver impostato
la registrazione manuale, gli utenti autorizzati possono iniziare
una registrazione in qualsiasi momento. Successivamente,
le immagini vengono registrate con le caratteristiche frequenza di refresh, risoluzione e qualità delle immagini definite dall'utente.
I filtri che vengono utilizzati per il monitoraggio e la
registrazione di immagini dalle videocamere compatibile con
la piattaforma DEPA, possono essere utilizzati anche durante
le ricerche. In questo modo è possibile ritrovare in modo
rapido ed efficiente le immagini desiderate. Ad esempio, è
possibile definire un "limite virtuale" per il rilevamento di
individui che entrano in aree riservate, oppure definire "aree
virtuali" per la ricerca di immagini di oggetti che sono stati
danneggiati o rubati. Le immagini da ricercare possono
essere individuate con esattezza, riducendo sensibilmente i
tempi di revisione/verifica in seguito ad un evento.
Registrazione programmata
Consente di programmare la registrazione per una
videocamera o gruppo di videocamere. Non vi è alcun limite
nel numero di combinazioni programmabili che possono
essere selezionate; basta regolare la frequenza di rinfresco
(refresh rate), la risoluzione e la qualità delle immagini per
registrare i dettagli desiderati, in qualsiasi momento.
Registrazione allarme e pre-allarme
Il software IMZ-RS400 supporta la funzione Registrazione
allarme e pre-allarme che registra automaticamente le immagini
immediatamente precedenti all’attivazione dell’allarme.
L’allarme può essere attivato mediante dispositivi quali sensori
esterni o funzioni di rilevamento di attività delle videocamere
di rete Sony o tramite il software IMZ-RS400.
Ricerca semplice e rapida delle immagini registrate
La funzione di Registrazione di ricerca permette all’utente
di localizzare rapidamente una specifica registrazione.
Il calendario visualizza tutte le registrazioni effettuate
(con una videocamera o gruppi di videocamere); è possibile
visualizzare il luogo e la data di una determinata registrazione.
L’utente può filtrare queste registrazioni in base a ora/data,
commenti inseriti e/o evento allarme. Gli eventi allarme
possono provenire da sensori, risultare da rilevamento
dell’attività (videocamera o software) e da filtri. Per rendere la
ricerca ancora più semplice ed efficace, è possibile riprodurre
le immagini in anteprima.
Ricerca Intelligent Video Motion Filter
FILTRI
Giorno
Immagini registrate
Passaggio • Comparsa • Scomparsa
Notte
Capacità • Esistente • Incustodito/rimosso
Analisi del movimento degli oggetti mediante i filtri
Visualizzazione delle
immagini desiderate
Limite virtuale
Interfaccia grafica di impostazione filtri
CARATTERISTICHE
Riproduzione flessibile
Pacchetti software IMZ-RS400
Riproduzione durante la registrazione
IMZ-RS401
Il software IMZ-RS400 consente di effettuare la registrazione
e la riproduzione in simultanea. È possibile visualizzare non
solo le immagini registrate in precedenza ma anche quelle in
corso di registrazione.
Software di controllo PC per 1 sorgente video in rete
Riproduzione simultanea
Con il software IMZ-RS400, l’utente può riprodurre
simultaneamente le immagini registrate con videocamere
multiple, con rapidità e efficacia. È possibile effettuare la
riproduzione di immagini registrate con un gruppo di
videocamere per visualizzare eventi da angolazioni diverse, o
con videocamere adiacenti per visualizzare il percorso di
individui o veicoli in movimento.
Altre caratteristiche
IMZ-RS404
Software di controllo PC per 4 sorgenti video in rete
IMZ-RS409
Software di controllo PC per 9 sorgenti video in rete
IMZ-RS416
Software di controllo PC per 16 sorgenti video in rete
IMZ-RS432
Software di controllo PC per 32 sorgenti video in rete
Moduli software opzionali
Supporto file AVI
Software per lettura file RM
Il software IMZ-RS400 consente di generare un file
esportabile con dati incorporati che comprendono il nome
della videocamera e data/ora. I file possono essere esportati
in formato AVI standard per l'integrazione con altre
applicazioni.
Modulo software solo per riproduzione immagini
Modalità di accesso utenti
Il software IMZ-RS400 incorpora funzioni di sicurezza per
agevolare la gestione multi-utente. L’amministratore può
determinare i gruppi di utenti, aggiungere utenti, impostare i
privilegi per utente/gruppo e configurare l’accesso di un utente
a specifici gruppi di videocamere.
Application Programming Interface (API)
Il software IMZ-RS400 è dotato di un’interfaccia API per
l’integrazione con altri programmi o applicazioni (software di
sviluppo dell’interfaccia utente, sistemi POS, controllo di
accesso e sistemi antifurto).
Configurazione del sistema
Requisiti di sistema
Software di monitoraggio intelligente
Sistema operativo Windows XP Professional, Windows 2003
Server, Windows 2000 Professional, o
Telecamere
analogiche Sony
RETE
server Windows 2000
Stazione video
network
Network camere
Sony
Server
IMZ-RS400
RETE
IMZ-RS400
PC client
IMZ-RS400
PC client
PC client IMZ-RS400
(Controllo e monitoraggio)
Processore
CPU: Pentium IV 2,4 GHz o superiore
Memoria
RAM: 512 MB o superiore
HDD
2 GB di spazio disponibile
Scheda video
1024 x 768, 16/24-bit color
Interfaccia di rete
rete
100Base-TX
Schermo
Schermo a colori
© 2007 Sony Corporation. Tutti i diritti riservati. La riproduzione totale
o parziale senza autorizzazione scritta è strettamente proibita.
Le caratteristiche e le specifiche tecniche sono soggette a cambiamento
senza preavviso. Sony è un marchio registrato di Sony Corporation
Limited. IPELA e DEPA sono marchi registrati di Sony Corporation. Tutti
i marchi registrati sono appartengono alle rispettive società proprietarie.
CA IMZ-RS400 Series/IT-21/05/2007
www.sonybiz.net/nvm
