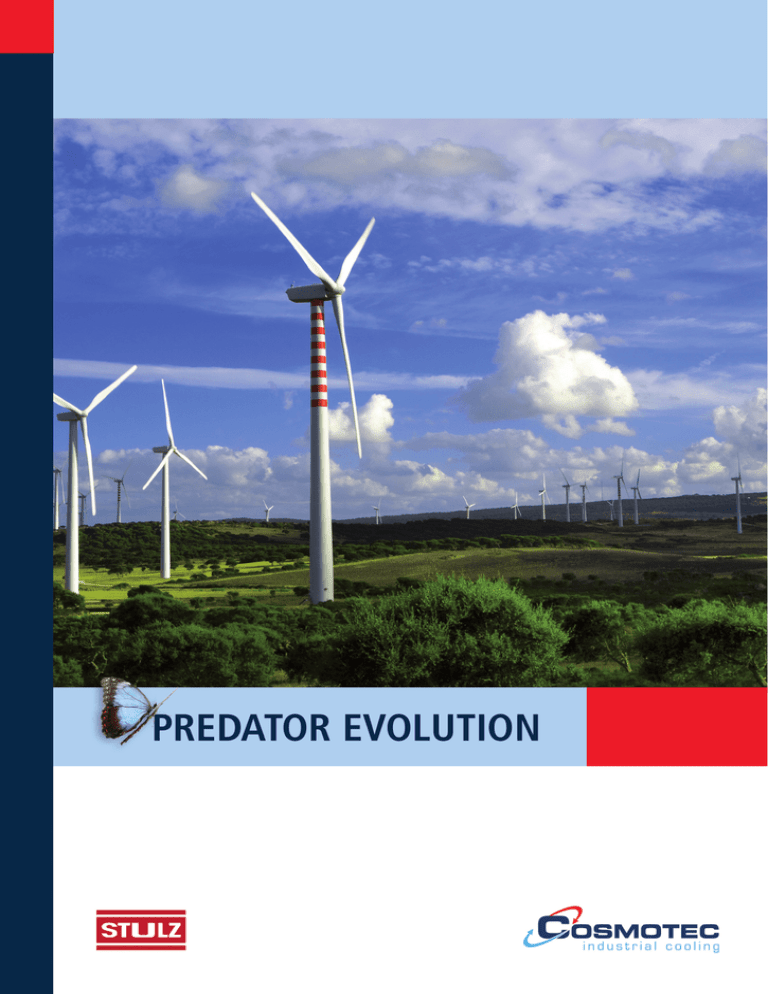

predator evolution

PREDATOR EVOLUTION
Condizionatori per
Cabinet
STULZ, con la linea Predator Evolution, offre una gamma
completa di condizionatori professionali per shelter per
telecomunicazioni e applicazioni industriali.
La linea Predator Evolution comprende la versione con
alimentazione a Corrente Alternata e la versione a 48VDC.
La versione a 48VDC è particolarmente adatta agli shelter
alimentati da fonti di energia rinnovabile, come
l’energia solare, eolica, etc., o alimentati da gruppi di
batterie di backup. L’alimentazione a corrente continua,
infatti, fa in modo che non sia necessario l’utilizzo di un
inverter.
Inoltre le unità Predator posso anche essere dotate di
sistema di Free Cooling, che assicura una considerevole
riduzione dei costi energetici.
D-mark
DEMKO
CERTIFICATE
Predator Evolution è disponibile con o
senza sistema di Free Cooling.
Entrambe le versioni possono essere
installate:
• all’interno dei cabinet, quando le
esigenze di protezione del condizionatore
sono preponderanti;
• all’esterno dei cabinet, per minimizzare
l’ingombro interno;
• a semi-incasso, tramite un’opportuna
cornice di fissaggio, disponibile come
accessorio.
FREE COOLING
COMPRESSOR
Free Cooling
Nel settore delle telecomunicazioni
il condizionamento è essenziale per
assicurare la continuità nel flusso dei
dati; però i tradizionali condizionatori
di tipo comfort assorbono più del
30% dell’energia totale.
I condizionatori STULZ ad alta efficienza energetica,
basati sul Free Cooling diretto, rappresentano
la soluzione migliore per il risparmio energetico.
Grazie all’uso diretto di aria esterna, ogni volta che
questa si trova ad una temperatura inferiore a quella
interna, lo shelter viene raffreddato “senza costi”.
In modalità free cooling il ventilatore di aspirazione
è il solo componente in funzione; il compressore,
componente ad alto consumo energetico, viene attivato
solo quando è strettamente necessario.
Predator Evolution
Predator Evolution è disponibile:
• senza free cooling;
• con free cooling senza ventilatori di emergenza;
• con free cooling e ventilatori di emergenza a 48VDC.
Caratteristiche:
• Struttura in acciaio galvanizzata e verniciata a polvere;
• Refrigerante R134a;
• Montaggio a semi incasso (optional)
• Grado di protezione IP54 (IP55 optional)
• Filtro aria classe di efficienza G4
• Compressore ermetico alternativo con protezione elettrica interna;
• Pacco di scambio in rame-alluminio;
• Espansione capillare;
• Filtro deidratatore;
• Alimentazione bi-frequenza 50-60Hz;
• Controllo elettronico C100 on board;
• Pressostati di sicurezza per alta e bassa pressione;
• Protezione da atti vandalici;
• Monitoraggio remoto: comunicazione attraverso porte seriali
con protocollo STULZ e Modbus per connesione BMS del cliente o
gateway STULZ MIB e WIB.
CODICE
PRT100
PRT10F /
PRT10H**
PRT140
PRT14F/
PRT14H**
PRT200
PRT20F/
PRT20H**
POTENZA FRIGORIFERA
L35L35
W
1000
1000
1400
1400
2000
2000
TEMPERATURE ESTERNE DI
FUNZIONAMENTO
°C
-20 ÷ +60
-20 ÷ +60
-20 ÷ +60
-20 ÷ +60
-20 ÷ +60
-20 ÷ +60
TEMPERATURE INTERNE DI
FUNZIONAMENTO
°C
+25 ÷ +45
+25 ÷ +45
+25 ÷ +45
+25 ÷ +45
+25 ÷ +45
+25 ÷ +45
dB(A)
55
55
55
55
58
58
V/ph/Hz
230/1/50-60
ALTEZZA
mm
955
1200
955
1200
955
1200
LARGHEZZA
mm
417
417
417
417
417
417
PROFONDITA’
mm
300
300
300
300
300
300
RUMOROSITA’ ESTERNA*
ALIMENTAZIONE
230/1/50-60
230/1/50-60
230/1/50-60
230/1/50-60
230/1/50-60
+ 48VDC
+ 48VDC
+ 48VDC
* Misurato a distanza di 2 m dall’ unità,
campo libero, con funzionamento in
condizioni nominali
** Unità con Free Coolig
C100: un controllo intelligente
per il risparmio energetico
C100 è il controllo microporcessore elettronico di Predator Evolution.
Si tratta di una scheda interna I/O; è anche possibile collegare un
keypad con display, per visualizzare le informazioni e modificare i
parametri.
Working ways
• raffreddamento ad espansione diretta, ad attivazione del compressore;
• free cooling, tramite modulazione della serranda integrata nel condizionatore, con adattamento della
portata del free cooling con il reale carico termico;
• ventilazione di emergenza, quando l’alimentazione principale non è operativa e i ventilatori dell’evaporatore sono a 48 VDC
• riscaldamento, se le unità hanno resistenze elettriche;
Risparmio energetico
• la velocità del ventilatore dell’evaporatore può essere diminuita ad un valore prefissato ogni volta che non vi sia necessità di riscaldare o di raffreddare.
• regolazione alle variazioni della temperatura esterna; il ventilatore del condensatore regola la propria velocità per mantenere invariata la temperatura di condensazione, garantendo sempre la massima efficienza al variare della temperatura esterna;
• hot working: funzione speciale per facilitare l’avvio del compressore in condizioni critiche di temperatura, tipico degli start-up in aree geografiche calde.
Gestione Singoli Allarmi
• ogni allarme può essere indirizzato ad una delle due uscite digitali del controllo, per fornire un segnale libero da tensione a PLC esterni di supervisione;
• ogni allarme è configurabile in 5 livelli di gravità, ed è possibile scegliere un reset automatico, manuale (che richiede l’intervento del service), o misto.
Collegamento di dispositivi esterni
Sono disponibili due ingressi digitali per inviare segnali di abilitazione remota o fumo-incendio al C100,
tramite dispositivi esterni.
Start-up semplificato
Funzione semiautomatica per testare il corretto funzionamento dei componenti, semplificando le operazioni
di start-up.
Impostazione Parametri
• i parametri sono organizzati in menù con struttura ad albero, divisa per componenti/funzioni, per semplificare le operazioni di configurazione;
• i singoli parametri sono protetti da 3 livelli di password: utente, service, produttore.
Flash EPROM per semplificare la configurazione e gli aggiornamenti dei software
• programmazione delle unità tramite laptop;
• chiave hardware per caricare e scaricare il software senza un laptop e copiare velocemente la configurazione su altre unità.
Predator evolution
in 48V DC
Predator Evolution 48VDC è disponibile:
• senza free cooling;
• con free cooling.
Caratteristiche Predator 48VDC:
• Compressore 48VDC a velocità variabile con sistema Soft Start integrato, che riduce gli eccessi di corrente durante l’accensione iniziale;
• Struttura in acciaio galvanizzata e verniciata a polvere;
• Refrigerante R134a;
• montaggio a semi incasso (optional);
• Grado di protezione IP54 (IP55 optional);
• Filtro aria classe di efficienza G4;
• Compressore ermetico alternativo con protezione elettrica interna;
• Pacco di scambio in alluminio;
• Espansione capillare;
• Filtro deidratatore;
• Alimentazione 48VDC;
• Controllo elettronico C110 on board;
• Pressostati di sicurezza per alta e bassa pressione;
• Protezione atti vandalici.
CODICE
PRT100D
PRT10FD**
PRT200D
PRT20FD**
POTENZA FRIGORIFERA L35L35
W
1000
1000
2000
2000
TEMPERATURE ESTERNE DI
FUNZIONAMENTO
°C
-20 ÷ +60
-20 ÷ +60
-20 ÷ +60
-20 ÷ +60
TEMPERATURE INTERNE DI
FUNZIONAMENTO
°C
+25 ÷ +45
+25 ÷ +45
+25 ÷ +45
+25 ÷ +45
RUMOROSITA’ ESTERNA*
dB(A)
55
55
58
58
ALIMENTAZIONE
V DC
48
48
48
48
ALTEZZA
mm
955
1200
955
1200
LARGHEZZA
mm
417
417
417
417
PROFONDITA’
mm
300
300
300
300
* Misurato a distanza di 2 m dall’ unità,
campo libero, con funzionamento in
condizioni nominali
** Unità con Free Coolig
C110 Electronic Control
C110 è il controllo elettronico a microprocessore del Predator
Evolution 48VDC.
Consiste in una scheda di tipo I/O; è inoltre possibile collegare
un keypad con display, per visualizzare le informazioni e
modificare i parametri.
Il Controllo elettronico C110 regola i ventilatori del condesatore,
dell’evaporatore e il compressore.
Working ways
• raffreddamento ad espansione diretta, ad attivazione del compressore;
• free cooling, tramite modulazione della serranda integrata nel condizionatore, con adattamento della portata del free cooling con il reale carico termico.
Risparmio energetico
• la velocità del ventilatore dell’evaporatore può essere diminuita ad un valore prefissato ogni volta che non vi sia necessità di riscaldare o di raffreddare.
• regolazione alle variazioni della temperatura esterna; il ventilatore del condensatore regola la propria velocità per mantenere invariata la temperatura di condensazione, garantendo sempre la massima
efficienza al variare della temperatura esterna;
• hot working: funzione speciale per facilitare l’avvio del compressore in condizioni critiche di temperatura, tipico degli start-up in aree geografiche calde.
Start-up Semplificato
• Funzione semiautomatica per testare il corretto funzionamento dei componenti, semplificando le
operazioni di start-up.
Impostazione Parametri
• i parametri sono organizzati in menù con struttura ad albero, divisa per componenti/funzioni, per semplificare le operazioni di configurazione;
• i singoli parametri sono protetti da 3 livelli di password: utente, service, produttore.
Flash EPROM per semplificare la configurazione e gli aggiornamenti di software
• programmazione delle unità tramite laptop;
• chiave hardware per caricare e scaricare il software senza un laptop e copiare velocemente la configurazione su altre unità.
