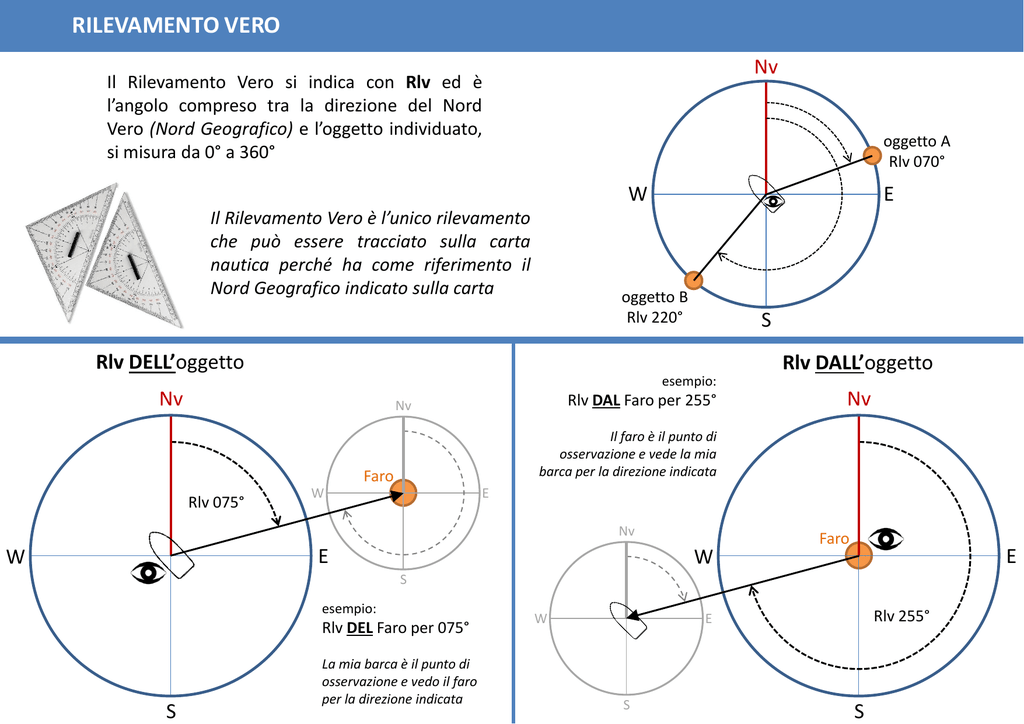

RILEVAMENTO VERO
Nv
Il Rilevamento Vero si indica con Rlv ed è
l’angolo compreso tra la direzione del Nord
Vero (Nord Geografico) e l’oggetto individuato,
si misura da 0° a 360°
oggetto A
Rlv 070°
W
Il Rilevamento Vero è l’unico rilevamento
che può essere tracciato sulla carta
nautica perché ha come riferimento il
Nord Geografico indicato sulla carta
E
oggetto B
Rlv 220°
S
Rlv DELL’oggetto
esempio:
Nv
Rlv DAL Faro per 255°
Nv
W
E
Nv
E
W
Nv
Il faro è il punto di
osservazione e vede la mia
barca per la direzione indicata
Faro
Rlv 075°
Rlv DALL’oggetto
W
Faro
E
S
esempio:
Rlv DEL Faro per 075°
S
La mia barca è il punto di
osservazione e vedo il faro
per la direzione indicata
W
Rlv 255°
E
S
S
RILEVAMENTO POLARE
Il Rilevamento Polare si indica con la lettera
greca minuscola ρ (rò), oppure Rlp, ed è
l’angolo compreso tra la direzione della Prova
Vera e l’oggetto individuato. Il Rilevamento
Polare può essere un ρ semicircolare a dritta o
a sinistra, oppure un ρ circolare.
N
oggetto A (Rlv 030°)
oggetto C
ρsn 040°
(Rlv 290°)
W
Il ρ semicircolare a dritta (ρds) si misura da 0° a
180° a dritta (+), Il ρ semicircolare a sinistra
(ρsn) si misura da 0° a 180° a sinistra (-), il ρ
circolare si misura da 0° a 360°, partendo
sempre dalla prora vera, in senso orario.
ρcirc 220°
ρds = Rlv - Pv
ρds = 200°- 070° = 130°
N
N
Pv 070°
W
E
Rlv = Pv + ( ± ρ )
cioè
ρds 090°
S
ρsn 110°
(ρ -110°)
relazione tra Rlv e Rlp ( ρ )
Pv 070°
E
ρsn = Pv - Rlv (+360°)*
ρsn = 070°- 320° (+360°)* = 110°
A (Rlv 320°)
Il Rilevamento Polare, individuato
con il grafometro, per essere
tracciato sulla carta deve essere
trasformato in Rilevamento Vero
( + se ρ a dritta )
(±ρ)
( - se ρ a sinistra )
Rlv = Pv + ρds
Rlv = Pv - ρsn
oggetto B (Rlv 160°)
ρcirc = Rlv - Pv
ρcirc = 340°- 130° = 210°
C (Rlv 340°)
N
ρsn 150°
(ρ -150°)
Pv 070°
W
E
W
E
Pv 130°
S
(+360°)* aggiungo 360° se la prima sottrazione dà segno negativo
B (Rlv 200°)
S
ρds 130°
(ρ +130°)
ρcirc 210°
S
RILEVAMENTO MAGNETICO
Nv
Nm
STRUMENTO
Bussola a torcia ( bussola da rilevamento )
d°
E
W
Il Rilevamento Magnetico si indica con
Rlm ed è l’angolo compreso tra la
direzione del Nord Magnetico e l’oggetto
individuato, si misura da 0° a 360°
Il Rilevamento Magnetico non può essere
tracciato sulla carta nautica ma deve
essere trasformato in Rilevamento Vero
Rlv = Rlm + ( ± d° )
oggetto A
(Rlm 130°)
S
RILEVAMENTO BUSSOLA
Nv Nm
Nb
STRUMENTO
Bussola di navigazione
d°
δ°
E
W
Il Rilevamento Bussola si indica con Rlb
ed è l’angolo compreso tra la direzione
del Nord Bussola e l’oggetto individuato,
si misura da 0° a 360°
Il Rilevamento Bussola non può essere
tracciato sulla carta nautica ma deve
essere trasformato in Rilevamento Vero
S
oggetto A
(Rlb 110°)
relazione tra Rlv e Rlm
relazione tra Rlv e Rlb
Rlv = Rlb + ( ± d° ) + ( ± δ° )
