MYLINE
Interfaccia GSM
www.radionav.it
INTERFACCIA GSM MYLINE
MYLINE è un'interfaccia in grado di simulare un
attacco d'utenza telefonica PSTN standard utilizzando la rete GSM. E' pertanto possibile riprodurre
una vera e propria linea telefonica ed utilizzare tutti
quei dispositivi preesistenti come Segreterie
telefoniche, Centralini, normali telefoni BCA od
elettronici (Sirio Telecom), Combinatori Telefonici, ecc
ecc.
Nel cuore di MYLINE è incluso un microprocessore
atto a riprodurre tutte le segnalazioni generate da
una centrale Telecom Italia, oltre ad un modulo GSM
integrato che consente la comunicazione.
Progettata su scheda Eurocard, MYLINE può essere
alloggiata all'interno di un cestello rack standard
garantendo in tal modo la possibilità di trasformare
quante linee telefoniche si desideri in linee GSM. Oltre
a questa configurazione industriale è prevista una
versione single, propriamente da tavolo e per uso
personale.
Caratteristiche Tecniche
Tipo di Scheda Euro Card
alimentazione +12 Vcc
consumi: stand by 120 mA./Tx 500 mA.
funzione di power down
simulazione di toni linea Telecom Italia
simulazione caratteristiche elettriche linea Telecom
Italia
Toni di centrale simulati:
- tono di linea libera 425 Hz modulato con 200 ms. di
tono 200 ms di pausa, 600 ms. di tono
e 1 s. di pausa per poi riciclare
- tono di chiamata (Ring), tono a 25 Hz modulato con
1 s. di tono e 4 secondi di pausa.
- linea occupata: tono a 425 Hz modulato per 500 ms.
di tono e 500 ms. di pausa.
tono di allarme. 200ms. di tono, 200 ms. di pausa che
scompare dopo alcuni secondi.

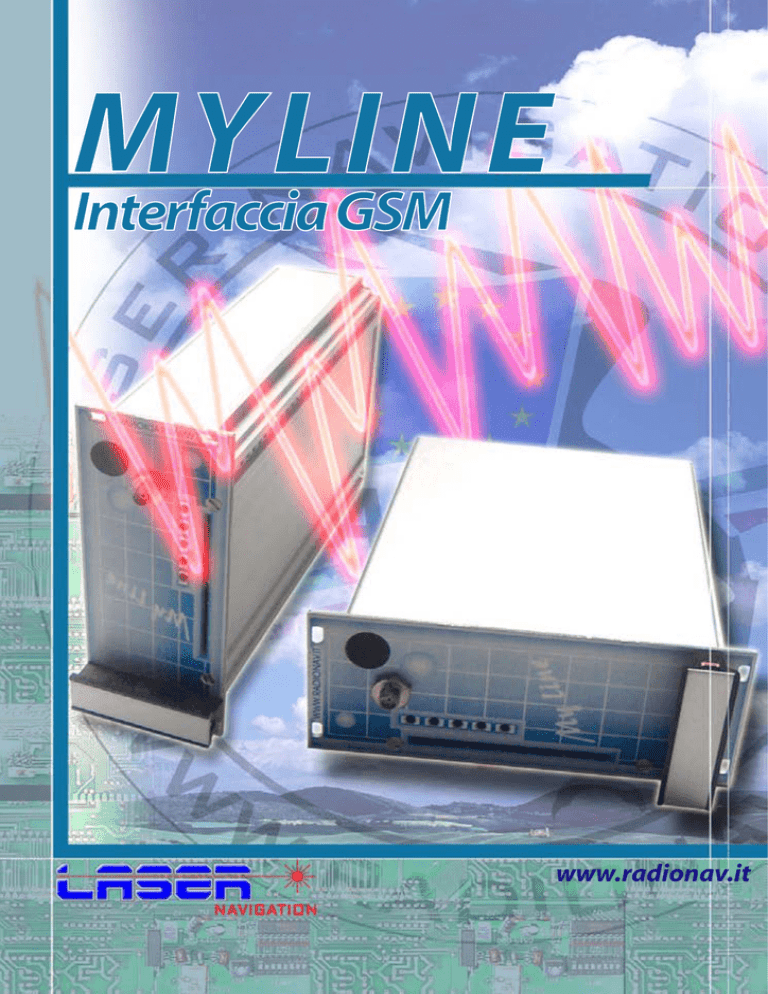

periferica Myline in configurazione
orizzontale e verticale
Blocchi Funzionali
MYLINE è composta da tre distinte sezioni:
La prima sezione è abilitata alla trasmissione-ricezione
delle conversazioni telefoniche ed è composta da un
modulo radio GSM totalmente comparabile ad un vero e
proprio telefonino cellulare.
La seconda sezione è costituita da un microprocessore
che gestisce tutte le funzioni dell'interfaccia, nonché la
simulazione dei segnali di linea telefonica.
La terza sezione ricostruisce tutte le condizioni elettriche
di una linea telefonica standard Sul pannello frontale
MYLINE presenta, oltre ai led di stato delle funzioni svolte,
un alloggiamento per permettere l'inserimento della Sim
Card formato carta di credito. Su richiesta del cliente è
anche previsto l'alloggiamento della Sim Card modello
"Plug.In" all'interno del contenitore garantendo così maggiore sicurezza nel caso di luoghi non controllati.
Sul pannello posteriore è presente il connettore
d'antenna esterna, oltre ad un connettore Din a 64 poli
per connessioni di tipo Rack che permette
l'alimentazione della scheda e l'uscita della linea
telefonica. Il connettore di linea modello RJ-11 è montato
direttamente sul Back Panel del Rack.
Tutte le uscite di antenna possono essere successivamente raggruppate a richiesta in una unità di raccordo
(Branching) fornendo un solo ed unico attacco.
Campi Di Applicazione
1. INDUSTRIALE
In tutti quei casi in cui si vogliano ottenere
considerevoli risparmi sui costi delle utenze
telefoniche, grazie ai servizi previsti da TIM Telecom
Italia Mobile per le reti aziendali, e per i collegamenti
fra apparati GSM. Inoltre queste linee trasformate sono
difficili da intercettare grazie alle caratteristiche offerte
dalla rete GSM.
2. SICUREZZA
Trasformazione rapida ed immediata dei combinatori
telefonici via filo in combinatori ad alta sicurezza
funzionanti su rete GSM TIM, con eliminazione delle
problematiche legate al diffuso taglio delle linee
commutate.
Installazione di commutatori per l'invio di segnali
d'allarme da siti non serviti da linee telefoniche.
Laser Navigation SRL - via Matteotti,34
24054 Calcio (BG) Italy
tel. 0363/968520-969244 - www.radionav.it
