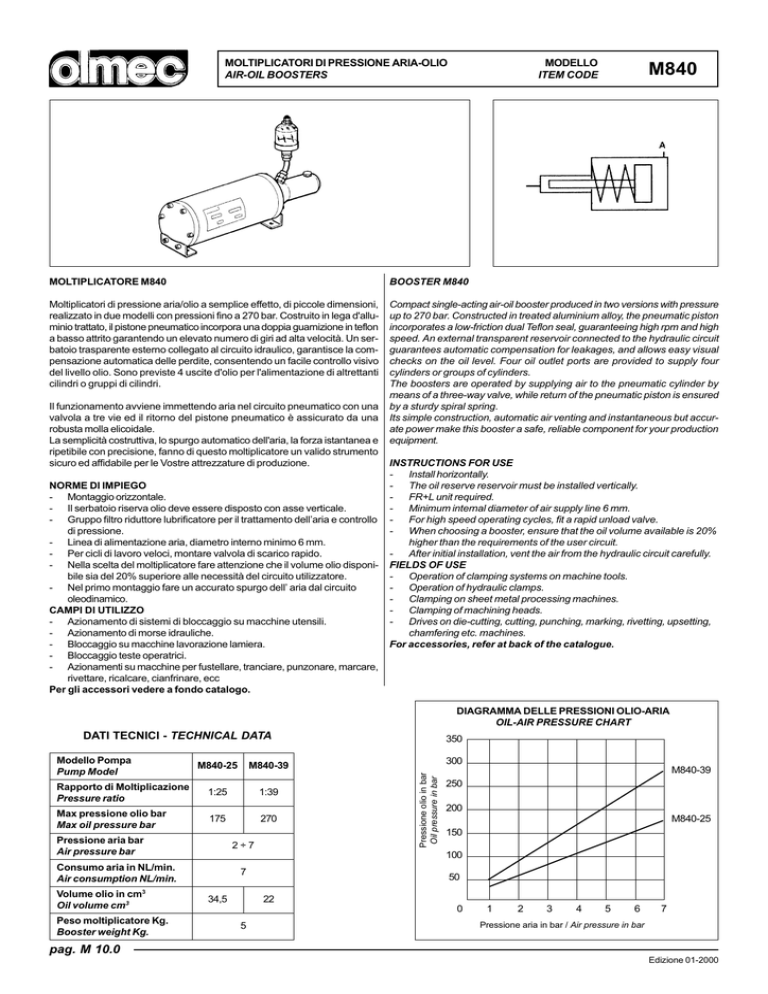

MOLTIPLICATORI DI PRESSIONE ARIA-OLIO
AIR-OIL BOOSTERS
MODELLO
ITEM CODE
M840
MOLTIPLICATORE M840
BOOSTER M840
Moltiplicatori di pressione aria/olio a semplice effetto, di piccole dimensioni,
realizzato in due modelli con pressioni fino a 270 bar. Costruito in lega d'alluminio trattato, il pistone pneumatico incorpora una doppia guarnizione in teflon
a basso attrito garantendo un elevato numero di giri ad alta velocità. Un serbatoio trasparente esterno collegato al circuito idraulico, garantisce la compensazione automatica delle perdite, consentendo un facile controllo visivo
del livello olio. Sono previste 4 uscite d'olio per l'alimentazione di altrettanti
cilindri o gruppi di cilindri.
Compact single-acting air-oil booster produced in two versions with pressure
up to 270 bar. Constructed in treated aluminium alloy, the pneumatic piston
incorporates a low-friction dual Teflon seal, guaranteeing high rpm and high
speed. An external transparent reservoir connected to the hydraulic circuit
guarantees automatic compensation for leakages, and allows easy visual
checks on the oil level. Four oil outlet ports are provided to supply four
cylinders or groups of cylinders.
The boosters are operated by supplying air to the pneumatic cylinder by
means of a three-way valve, while return of the pneumatic piston is ensured
by a sturdy spiral spring.
Its simple construction, automatic air venting and instantaneous but accurate power make this booster a safe, reliable component for your production
equipment.
Il funzionamento avviene immettendo aria nel circuito pneumatico con una
valvola a tre vie ed il ritorno del pistone pneumatico è assicurato da una
robusta molla elicoidale.
La semplicità costruttiva, lo spurgo automatico dell'aria, la forza istantanea e
ripetibile con precisione, fanno di questo moltiplicatore un valido strumento
sicuro ed affidabile per le Vostre attrezzature di produzione.
NORME Dl IMPIEGO
- Montaggio orizzontale.
- Il serbatoio riserva olio deve essere disposto con asse verticale.
- Gruppo filtro riduttore lubrificatore per il trattamento dellaria e controllo
di pressione.
- Linea di alimentazione aria, diametro interno minimo 6 mm.
- Per cicli di lavoro veloci, montare valvola di scarico rapido.
- Nella scelta del moltiplicatore fare attenzione che il volume olio disponibile sia del 20% superiore alle necessità del circuito utilizzatore.
- Nel primo montaggio fare un accurato spurgo dell aria dal circuito
oleodinamico.
CAMPI Dl UTILIZZO
- Azionamento di sistemi di bloccaggio su macchine utensili.
- Azionamento di morse idrauliche.
- Bloccaggio su macchine lavorazione lamiera.
- Bloccaggio teste operatrici.
- Azionamenti su macchine per fustellare, tranciare, punzonare, marcare,
rivettare, ricalcare, cianfrinare, ecc
Per gli accessori vedere a fondo catalogo.
INSTRUCTIONS FOR USE
Install horizontally.
The oil reserve reservoir must be installed vertically.
FR+L unit required.
Minimum internal diameter of air supply line 6 mm.
For high speed operating cycles, fit a rapid unload valve.
When choosing a booster, ensure that the oil volume available is 20%
higher than the requirements of the user circuit.
After initial installation, vent the air from the hydraulic circuit carefully.
FIELDS OF USE
Operation of clamping systems on machine tools.
Operation of hydraulic clamps.
Clamping on sheet metal processing machines.
Clamping of machining heads.
Drives on die-cutting, cutting, punching, marking, rivetting, upsetting,
chamfering etc. machines.
For accessories, refer at back of the catalogue.
DIAGRAMMA DELLE PRESSIONI OLIO-ARIA
OIL-AIR PRESSURE CHART
DATI TECNICI - TECHNICAL DATA
M840-25
Rapporto di Moltiplicazione
Pressure ratio
1:25
1:39
Max pressione olio bar
Max oil pressure bar
175
270
Pressione aria bar
Air pressure bar
2÷7
Consumo aria in NL/min.
Air consumption NL/min.
Volume olio in cm
Oil volume cm3
3
Peso moltiplicatore Kg.
Booster weight Kg.
pag. M 10.0
300
M840-39
200
M840-25
150
50
22
5
M840-39
250
100
7
34,5
Pressione olio in bar
Oil pressure in bar
Modello Pompa
Pump Model
350
0
1
2
3
4
5
6
7
Pressione aria in bar / Air pressure in bar
Edizione 01-2000
AIR-OIL BOOSTERS
MODELLO
ITEM CODE
M840
DIMENSIONI MOLTIPLICATORE
BOOSTER DIMENSIONS
275
G1/4 N°4 FORI
N°4 HOLES
G 1/4
G 1/8
1
Gruppo FR+L (OPTIONAL)
FR+L unit (OPTIONAL)
2
Distributore aria a mano o elettrico (OPTIONAL)
Manual or electric air control valve (OPTIONAL)
3
Scarico rapido (OPTIONAL)
Quick valve (OPTIONAL)
4
Moltiplicatore
Booster
5
Cilindro (OPTIONAL)
Cylinder (OPTIONAL)
6
Pressostato (OPTIONAL)
Pressure switch (OPTIONAL)
7
Manometro controllo pressione olio (OPTIONAL)
Oil pressure control gauge (OPTIONAL)
8
Serbatoio riserva olio
Oil reserve reservoir
P
Linea di pressione
High pressure line
Edizione 01-2000
∅ 6,5 N° 4 FORI
N° 4 HOLES
A
Alimentazione aria G1/8
Air inlet port G1/8
B
C
Mandata olio in pressione G1/4
Oil outlet port G1/4
D
Tappo carico olio
Oil fill cap
E
Fori di fissaggio
Fixing holes
E
SCHEMA
CIRCUIT DIAGRAM
pag. M 10.1
MOLTIPLICATORI DI PRESSIONE OLIO-OLIO
OIL-OIL BOOSTERS
MODELLO
ITEM CODE
M842
MOLTIPLICATORE M842
BOOSTER M842
Moltiplicatore olio olio di piccole dimensioni, a semplice effetto e ritorno a
molla, utilizzabile su macchine utensili dove è disponible un impianto idraulico a bassa pressione; ciò consente di alimentare, in modo semplice, applicazioni a maggiore pressione (ENTRATA B.P. - USCITA H.P.).
Il moltiplicatore è comandato da un distributore con flusso controllato e da
una valvola unidirezionale interna. Quest'ultima valvola alimenta il circuito a
bassa pressione fino all'accostamento dell'attuatore, a questo punto la pressione aumenta fino al raggiungimento del suo valore massimo mantenendo
l'attuatore sotto pressione in condizione statica.
Per il ritorno dell'attuatore comandare lo scarico del distributore, il pistone
del moltiplicatore si porta in posizione di riposo con apertura della valvola di
ritegno incorporata sul pistone stesso.
Il moltiplicatore può essere montato in qualsiasi posizione.
Small sized single-acting oil-oil booster with spring return, suitable for
installation on machine tools equipped with low pressure hydraulic systems,
allowing simple supply of higher pressure uses (B.P. INLET - H.P. OUTLET).
The booster is piloted by a controlled flow directional control valve and an
internal check valve, which supplies the low pressure circuit until the cylinder
is in contact with the piece; at this point, the pressure rises to the maximum
level, keeping the cylinder pressurised and stationary.
To release the cylinder, switch the control valve to discharge mode. The
booster piston returns to the rest position, opening the check valve
incorporated in the piston.
The booster can be installed in any position.
CAMPI DI UTILIZZO
- Bloccaggio guide tavole.
- Fissaggio pezzi su attrezzature.
1:2
1:3
1:4
Volume erogato HP
Volume HP
cm3 45
cm3 28,9
cm3 22
Press. max di aliment.
Max inlet pressure
Bar 200
Bar 130
Bar 100
Portata olio di aliment.
Inlet oil delivery
Pressione max in uscita
Max outlet pressure
Filtrazione
Filtration
Olio minerale
Mineral oil
Peso moltiplicatore
Booster weight
pag. M 40.0
max 2 L/min.
Bar 400
25 micron
DIAGRAMMA DELLE PRESSIONI OLIO-OLIO
OIL-OIL PRESSURE CHART
400
300
M
84
24
Rapp. di moltiplicazione
Pressure ratio
M842-2 M842-3 M842-4
Pressione max di uscita bar
Max outlet pressure in bar
Modello moltiplicatore
Booster item code
FIELDS OF USE
- Operation of clamping systems on machine tools.
- Clamping of machining heads.
- Clamping of table ways.
- Fixing of pieces on machine tool fixtures.
200
3
22
84
M
42M8
100
0
50
100
150
200
Pressione max di alimentazione bar / Max inlet pressure in bar
2 - 5° E/50 °C
Kg. 3,6
Edizione 01-2000
OIL-OIL BOOSTERS
MODELLO
ITEM CODE
M842
DIMENSIONI MOLTIPLICATORE M842
BOOSTER DIMENSIONS M842
SCHEMA A SEMPLICE EFFETTO
SINGLE-ACTING CIRCUIT
E
Alimentazione olio B.P. G1/4
Oil inlet port B.P. G1/4
E1
Uscita olio H.P. G1/4
Oil outlet port H.P. G1/4
SCHEMA A DOPPIO EFFETTO
DOUBLE-ACTING CIRCUIT
1
Moltiplicatore olio olio M842
Oil-oil booster M842
1
Moltiplicatore olio olio M842
Oil-oil booster M842
2
Distributore olio 3 vie (OPTIONAL)
Three-way oil distributor (OPTIONAL)
2
Distributore olio 4 vie (OPTIONAL)
Four-way oil distributor (OPTIONAL)
3
Cilindro a semplice effetto (OPTIONAL)
Single-acting cylinder (OPTIONAL)
3
Cilindro a doppio effetto (OPTIONAL)
Double-acting cylinder (OPTIONAL)
Edizione 01-2000
pag. M 40.1
AIR-OIL BOOSTERS
MODELLO
ITEM CODE
M845
MOLTIPLICATORE M845
BOOSTER M845
Moltiplicatori aria olio a semplice effetto per azionamenti di cilindri fino a 700
bar.
Il funzionamento avviene immettendo aria nel circuito pneumatico con valvola a 3 vie ed il ritorno del pistone pneumatico è assicurato da una robusta
coppia di molle elicoidali.
La costruzione in alluminio trattato, con corpo e pistone idraulico in acciaio
cromato, assicurano una lunga durata ed un elevato numero di cicli ad alta
velocità.
Al circuito idraulico è collegato un contenitore trasparente dolio per la compensazione automatica delle perdite e per un facile controllo visivo del livello
olio.
La possibilità di orientare i 4 utilizzi sullarco di 360°, lo spurgo automatico
dellaria, i 4 rapporti di moltiplicazione disponibili, fanno di questo moltiplicatore un valido strumento sicuro e affidabile per le Vostre attrezzature di produzione .
NORME Dl IMPIEGO
- Montaggio orizzontale, di costa, o verticale (preferibilmente orizzontale).
- Gruppo filtro riduttore lubrificatore per il trattamento dellaria e controllo
di pressione.
- Nel primo montaggio fare un accurato spurgo dell aria dal circuito
oleodinamico.
CAMPI Dl UTILIZZO
rivettare, ricalcare, cianfrinare, ecc
Single-acting air-oil boosters to power cylinders up to 700 bar.
The booster is operated by supplying air to the pneumatic cylinder by means
of a three-way valve, while return of the pneumatic piston is ensured by a
sturdy spiral spring.
Its construction in treated aluminium, with body and hydraulic piston in
chrome-plated steel, guarantees a large number of cycles at high speed.
An external transparent reservoir connected to the hydraulic circuit
guarantees automatic compensation for leakages, and allows easy, visual
checks on the oil level.
360° adjustment of the 4 user ports, automatic air venting and the wide
range of pressure ratios available make this booster a safe, reliable
component for your production equipment.
Install horizontally or vertically (but preferably horizontally).
The oil reserve reservoir must be installed vertically.
FR+L unit required.
Minimum internal diameter of air supply line 6 mm.
For high speed operating cycles, fit a rapid unload valve.
When choosing a booster, ensure that the oil volume available is 20%
After initial installation, vent the air from the hydraulic circuit carefully.
FIELDS OF USE
Operation of clamping systems on machine tools.Operation of hydraulic
clamps.
Clamping on sheet metal processing machines.Clamping of machining
heads.
Drives on die-cutting, cutting, punching, marking, rivetting, upsetting,
M845-16
M845-33
Pressure ratio
1:16
1:33
112
1:64
230
448
Pressione aria bar
Air pressure bar
2÷7
17,6
Volume olio in cm
Oil volume cm3
3
Booster weight Kg.
pag. M 20.0
137
57
700
500
M845-64
400
300
M845-33
200
M845-16
100
34
15
1:100
M845-100
600
M845-64 M845-100
Oil pressure in bar
Modello Pompa
Pump Model
700
22
0
1
2
3
4
5
6
7
Edizione 01-2000
AIR-OIL BOOSTERS
M845 MONTAGGIO ORIZZONTALE
M845 HORIZONTAL INSTALLATION
MODELLO
ITEM CODE
M845 MONTAGGIO VERTICALE
M845 VERTICAL INSTALLATION
D
D
B
A
M845
C
A
Air inlet port G3/8
B
C
D
Tappo carico olio
Oil fill cap
E
Fori di fissaggio
Fixing holes
C
B
A
E
BOOSTER DIMENSIONS
/8
G3
G 1/4 N°4 FORI A 90°
N°4 HOLES 90°
M8x1,25
O 10,5 N°3 FORI A 120°
N°3 HOLES 120°
1
2
3
4
Moltiplicatore
Booster
5
Cilindro (OPTIONAL)
Cylinder (OPTIONAL)
6
7
8
P
Linea di pressione
High pressure line
Edizione 01-2000
SCHEMA
CIRCUIT DIAGRAM
pag. M 20.1
AIR-OIL BOOSTERS
MODELLO
ITEM CODE
M850
MOLTIPLICATORE M850
BOOSTER M850
Moltiplicatore aria olio a doppio effetto di grandi dimensioni.
Il cilindro a doppio effetto con trattamento anticorrosione e il pistone pneumatico con guarnizione in gomma vulcanizzata a basso attrito, garantiscono
un elevato numero di cicli ad alta velocità.
L’elevata capacità d’olio di questo moltiplicatore consente l’azionamento di
uno o più cilindri in batteria di sensibili dimensioni.
Un serbatoio trasparente esterno collegato al circuito idraulico, garantisce la
compensazione automatica delle perdite, consentendo un facile controllo visivo del livello olio.
NORME Dl IMPIEGO
- Montaggio orizzontale, di costa, o verticale (preferibilmente orizzontale).
- Gruppo filtro riduttore lubrificatore per il trattamento dell’aria e controllo
di pressione, NL/min >
= 1500.
- Nel primo montaggio fare un accurato spurgo dell’aria dal circuito
oleodinamico.
CAMPI Dl UTILIZZO
rivettare, ricalcare, cianfrinare, ecc.
Large sized double-acting air-oil booster.
The corrosion-proofed double-acting cylinder and the air piston with
low-friction vulcanized rubber seal guarantee a large number of cycles at
high speed.
This booster's high oil capacity allows it to operate one or more cylinders
in a bank of considerable size.
An external transparent reservoir connected to the hydraulic circuit
guarantees automatic compensation for leakages, and allows easy visual
checks on the oil level.
- Install horizontally or vertically (but preferably horizontally).
- The oil reserve reservoir must be installed vertically.
- FR+L unit NL /min. >
= 1500.
- Minimum inside diameter of air supply line 8 mm.
- For high speed operating cycles, fit a rapid unload valve.
- When choosing a booster, ensure that the oil volume available is 20%
- After initial installation, vent the air from the hydraulic circuit carefully.
FIELDS OF USE
- Operation of clamping systems on machine tools.
- Operation of hydraulic clamps.
- Clamping on sheet metal processing machines.
- Clamping of machining heads.
- Drives on die-cutting, cutting, punching, marking, rivetting, upsetting,
Pressure ratio
M850-30
M850-44
M850-64
1:30
1:44
1:64
210
Pressione aria bar
Air pressure bar
308
448
2÷7
73
600
Oil pressure in bar
Modello Pompa
Pump Model
700
500
M850-64
400
300
M850-44
200
M850-30
100
3
Volume olio in cm
Oil volume cm3
Booster weight Kg.
145
101,5
71
0
19
1
2
3
4
5
6
7
pag. M 30.0
Edizione 01-2000
AIR-OIL BOOSTERS
M850 MONTAGGIO ORIZZONTALE
M850 HORIZONTAL INSTALLATION
M850
M850 MONTAGGIO VERTICALE
M850 VERTICAL INSTALLATION
D
A
D
Air inlet port G3/8
C
A1
Linea di ritorno G3/8
Return line G3/8
B
B
C
A1
D
Tappo carico olio
Oil fill cap
E
Fori di fissaggio
Fixing holes
B
A
MODELLO
ITEM CODE
C
A1
A
E
BOOSTER DIMENSIONS
O 10,5 N°3 FORI A 120°
N°3 HOLES 120°
G 3/8
G 1/4
G 1/4 N°4 FORI A 90°
N°4 HOLES 90°
M8x1,25 N°4 FORI
N°4 HOLES
1
2
3
4
Moltiplicatore
Booster
5
Cilindro (OPTIONAL)
Cylinder (OPTIONAL)
6
7
8
P
Linea di pressione
High pressure line
SCHEMA
CIRCUIT DIAGRAM
pag. M 30.1
Edizione 01-2000
OIL-OIL BOOSTERS
MODELLO
ITEM CODE
M852
MOLTIPLICATORE M852
BOOSTER M852
Moltiplicatore olio olio a semplice o doppio effetto comandati idraulicamente, vengono impiegati per generare pressioni statiche o pulsanti fino a 5000 bar.
I moltiplicatori modello M852 sono costruiti con materiali
di alta qualità, pistone alta pressione H.P. con riporto di
cromo combinato con speciali guarnizioni, che garantiscono un elevato numero di cicli operativi.
Questi moltiplicatori possono inoltre lavorare con due differenti fluidi: uno per l'alimentazione in bassa pressione
B.P. e uno per la mandata in alta pressione H.P..
Speciali guarnizioni vengono montate a seconda del liquido utilizzato in fase di lavoro.
Oil to oil single-acting or double-acting boosters with
hydraulic control, used for generating steady-state or
pulsating pressures up to 5000 bar.
The model M852 boosters are constructed from high quality
materials, with a high pressure (H.P.) piston with chrome
inserts and special seals, to guarantee a high number of
operating cycles.
These boosters can also operate with two different fluids:
one for the low pressure (B.P.) supply and one for the high
pressure (H.P.) outlet line.
They are fitted with special seals according to the fluid used
during operation.
CAMPI DI UTILIZZO
- Metallurgia delle polveri.
- Banchi di collaudo per tests di resistenza e di scoppio
su dispositivi di regolazione e calibrazione.
FIELDS OF USE
- Powder metallurgy.
- Benches for resistance and bursting tests on adjustment
and calibration devices.
Booster item code
M852-5
M852-10
M852-20
Pressure ratio
1:5
1:10
1:20
Volume erogato HP cm3
Volume HP cm3
227
105
56
Press. max di aliment. bar
Max inlet pressure bar
200
250
250
Pressione max in uscita bar
Max outlet pressure bar
1000
2500
5000
Filtrazione
Filtration
25 micron
Olio minerale
Mineral oil
Booster weight Kg.
pag. M 50.0
2 - 5° E/50 °C
45
45
45
Edizione 01-2000
OIL-OIL BOOSTERS
MODELLO
ITEM CODE
5000
M852
B
M852-20
A
Pressione max di uscita in bar / Max outlet pressure in bar
4500
4000
3500
3000
2500
C
M852-10
2000
1500
1000
M852-5
A
B
Linea di ritorno olio G1/2
Oil return line G1/2
C
Uscita olio H.P.
Oil outlet port H.P.
500
0
100
200
250
Pressione max di alimentazione in bar
Max inlet pressure in bar
DIMENSIONI - DIMENSIONS
564
240
60
60
G 1/2
Edizione 01-2000
∅ 95
∅ 188
30
∅ 140
H.P.
G 1/2
pag. M 50.1
OIL-OIL BOOSTERS
MODELLO
ITEM CODE
M854
MOLTIPLICATORE M854
BOOSTER M854
Moltiplicatore olio olio a semplice o doppio effetto comandati idraulicamente, vengono impiegati per generare pressioni statiche o pulsanti fino a 5000 bar.
I moltiplicatori modello M854 sono costruiti con materiali
di alta qualità, pistone alta pressione H.P. con riporto di
cromo combinato con speciali guarnizioni,che garantiscono un'elevato numero di cicli operativi.
Questi moltiplicatori possono inoltre lavorare con due differenti fluidi: uno per l'alimentazione in bassa pressione
B.P. e uno per la mandata in alta pressione H.P..
Speciali guarnizioni vengono montate a seconda del liquido utilizzato in fase di lavoro.
Oil to oil single-acting or double-acting boosters with
hydraulic control, used for generating steady-state or
pulsating pressures up to 5000 bar.
The model M854 boosters are constructed from high quality
materials, with a high pressure (H.P.) piston with chrome
inserts and special seals, to guarantee a high number of
operating cycles.
These boosters can also operate with two different fluids:
one for the low pressure (B.P.) supply and one for the high
pressure (H.P.) outlet line.
They are fitted with special seals according to the fluid used
during operation.
CAMPI DI UTILIZZO
- Metallurgia delle polveri.
- Banchi di collaudo per tests di resistenza e di scoppio
su dispositivi di regolazione e calibrazione.
FIELDS OF USE
- Powder metallurgy.
- Benches for resistance and bursting tests on adjustment
and calibration devices.
Booster item code
M854-3
M854-8
M854-17,5
Pressure ratio
1:3
1:8
1:17,5
Volume erogato HP cm3
Volume HP cm3
610
227
105
Press. max di aliment. bar
Max inlet pressure bar
350
320
300
Pressione max in uscita bar
Max outlet pressure bar
1000
2500
5000
Filtrazione
Filtration
25 micron
Olio minerale
Mineral oil
Booster weight Kg.
2 - 5° E/50 °C
80
80
80
pag. M 60.0
Edizione 01-2000
OIL-OIL BOOSTERS
MODELLO
ITEM CODE
M854
A
5000
B
4000
3500
C
-17
,5
3000
54
2500
M8
Pressione max di uscita in bar / Max outlet pressure in bar
4500
2000
M
85
4-
8
1500
1000
M
3
854-
A
B
Linea di ritorno olio G1/2
Oil return line G1/2
C
Uscita olio H.P.
Oil outlet port H.P.
500
0
100
200
300
350
Pressione max di alimentazione in bar
Max inlet pressure in bar
DIMENSIONI - DIMENSIONS
∅ 180
∅ 95
∅ 182
∅ 245
G 1/2
G 3/4
H.P.
75
570
229
85
pag. M 60.1
50.1
Edizione 01-2000

Moltiplicatori di pressione

Transcript

Documenti analoghi

coconut oil cooking spray pam foods

Scarica la Scheda Tecnica

Burro di Karitè con Olio di Andiroba

LOCOMOTORE DIESEL-IDRAULICO KRAUSS MAFFEI marca

Neoval® Oil Spray

Depliant HP RC 193557085 v0.cdr

SCHEDA TECNICA CREMA DOPOBARBA ALL`ELICRISO e MENTA

Friggitrici a Gas - Gas Fryers

Compressori Booster Pneumatech
