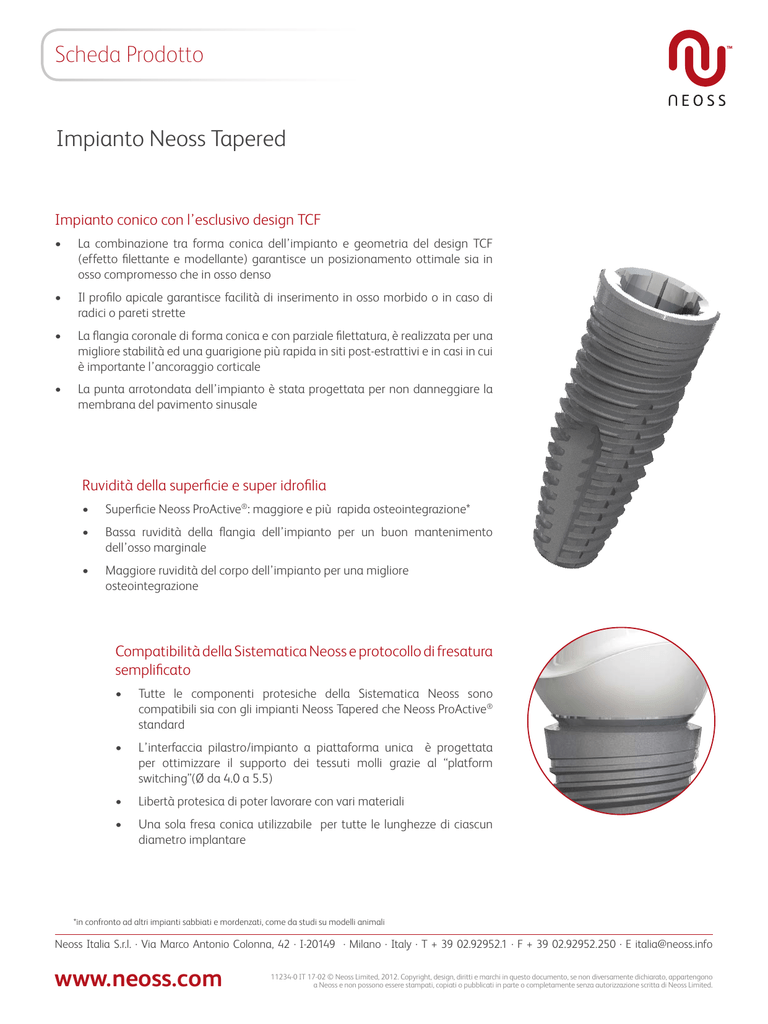

Impianto Neoss Tapered

Scheda Prodotto
Impianto Neoss Tapered
Impianto conico con l’esclusivo design TCF
•
La combinazione tra forma conica dell’impianto e geometria del design TCF
(effetto filettante e modellante) garantisce un posizionamento ottimale sia in
osso compromesso che in osso denso
•
Il profilo apicale garantisce facilità di inserimento in osso morbido o in caso di
radici o pareti strette
•
La flangia coronale di forma conica e con parziale filettatura, è realizzata per una
migliore stabilità ed una guarigione più rapida in siti post-estrattivi e in casi in cui
è importante l’ancoraggio corticale
•
La punta arrotondata dell’impianto è stata progettata per non danneggiare la
membrana del pavimento sinusale
Ruvidità della superficie e super idrofilia
•
Superficie Neoss ProActive®: maggiore e più rapida osteointegrazione*
•
Bassa ruvidità della flangia dell’impianto per un buon mantenimento
dell’osso marginale
•
Maggiore ruvidità del corpo dell’impianto per una migliore
osteointegrazione
Compatibilità della Sistematica Neoss e protocollo di fresatura
semplificato
•
Tutte le componenti protesiche della Sistematica Neoss sono
compatibili sia con gli impianti Neoss Tapered che Neoss ProActive®
standard
•
L’interfaccia pilastro/impianto a piattaforma unica è progettata
per ottimizzare il supporto dei tessuti molli grazie al “platform
switching”(Ø da 4.0 a 5.5)
•
Libertà protesica di poter lavorare con vari materiali
•
Una sola fresa conica utilizzabile per tutte le lunghezze di ciascun
diametro implantare
*in confronto ad altri impianti sabbiati e mordenzati, come da studi su modelli animali
Neoss Italia S.r.l. · Via Marco Antonio Colonna, 42 · I-20149 · Milano · Italy · T + 39 02.92952.1 · F + 39 02.92952.250 · E [email protected]
www.neoss.com
11234-0 IT 17-02 © Neoss Limited, 2012. Copyright, design, diritti e marchi in questo documento, se non diversamente dichiarato, appartengono
a Neoss e non possono essere stampati, copiati o pubblicati in parte o completamente senza autorizzazione scritta di Neoss Limited.
Sintesi
Istallazione e compatibilità
Inseritore dell’impianto – Per gli impianti Tapered si utilizza lo stesso inseritore degli impianti
ProActive standard.
Frese a spirale e svasatori Tapered – Per ogni diametro implantare vi è solo una fresa conica.
Le frese a spirale Tapered sono compatibili con gli Stop di profondità. C’è uno svasatore
Tapered per ogni diametro implantare, nel caso sia necessario. Sia le frese che gli svasatori
conici sono marcati a laser sul gambo con una T per una sicura identificazione.
Maschiatori - I maschiatori (gli stessi dell’impianto ProActive standard) sono disponibili, ma
non richiesti dal protocollo.
Organizzatore Clinico – Vi è uno specifico Organizzatore Clinico per l’impianto conico.
L’Organizzatore è marcato “Tapered” per distinguerlo da quello dell’impianto ProActive
standard.
Guida per la profondità di preparazione
Sequenza di preparazione
Impianti
Tapered
Ø 3,5 mm
Impianti
Tapered
Ø 4,0 mm
Impianti
Tapered
Ø 4,5 mm
Impianti
Tapered
Ø 5,0 mm
Impianti
Tapered
Ø 5,5 mm
Stop di
profondità
Ø 2,2
Ø 3,0 T
Ø 3,2
Ø 3,4 T
Ø 3,6
Ø 3,9 T
Ø 4,1
Dimensioni dell’impianto Neoss Tapered
Diametri e lunghezze
implantari
Diametro
della flangia
Ø 4,4 T
Ø 4,6
Diametro
della punta
Ø 3.5
9 - 15
Ø 4.0
Ø 2.1
Ø 4.0
9 - 15
Ø 4.3
Ø 2.3
Ø 4.5
9 - 15
Ø 4.9
Ø 2.8
Ø 5.0
9 - 15
Ø 5.4
Ø 3.3
Ø 5.5
9 - 13
Ø 5.9
Ø 3.8
Ø 4,9 T
Ø 5,1
Ø 3,5 T
Uso opzionale
Svasatore
Ø 3,5
Uso opzionale
Maschiatore
(mm)
Ø 4,0 T
Uso opzionale
Ø 4,0
Uso opzionale
Elemento
maschiante
secondario in osso
denso
“elevata ruvidità”
Elemento
maschiante
primario
Ø 5,0 T
Uso opzionale
Ø 5,0
Uso opzionale
Ø 5,5 T
Uso opzionale
Ø 5,5
Uso opzionale
Osso di densità intermedia
II
IV & III
“bassa ruvidità”
Ø 4,5
Uso opzionale
Osso morbido
Qualità ossea
Assortimento
Ø 4,5 T
Uso opzionale
Osso denso
I
Per maggiori informazioni fare riferimento alle Linee
Guida del Sistema Implantare Neoss (10515).
21221
21222
21223
21224
Kit Impianto, Tapered Ø3.5 x 9 mm
Kit Impianto, Tapered Ø3.5 x 11 mm
Kit Impianto, Tapered Ø3.5 x 13 mm
Kit Impianto, Tapered Ø3.5 x 15 mm
21227
21228
21229
21230
Kit Impianto, Tapered Ø4.0 x 9 mm
Kit Impianto, Tapered Ø4.0 x 11 mm
Kit Impianto, Tapered Ø4.0 x 13 mm
Kit Impianto, Tapered Ø4.0 x 15 mm
21233
21234
21235
21236
Kit Impianto, Tapered Ø4.5 x 9 mm
Kit Impianto, Tapered Ø4.5 x 11 mm
Kit Impianto, Tapered Ø4.5 x 13 mm
Kit Impianto, Tapered Ø4.5 x 15 mm
21239
21240
21241
21242
Kit Impianto, Tapered Ø5.0 x 9 mm
Kit Impianto, Tapered Ø5.0 x 11 mm
Kit Impianto, Tapered Ø5.0 x 13 mm
Kit Impianto, Tapered Ø5.0 x 15 mm
21245
21246
21247
Kit Impianto, Tapered Ø5.5 x 9 mm**
Kit Impianto, Tapered Ø5.5 x 11 mm**
Kit Impianto, Tapered Ø5.5 x 13 mm**
41154
41172
41158
41173
41160
41174
41162
41175
41164
41176
41166
Fresa a spirale Ø2.2 x 7-17 mm
Fresa a spirale, Tapered Ø3.0 x 7-17 mm
Fresa a spirale, Ø3.2 x 7-17 mm
Fresa a spirale, Tapered Ø3.4 x 7-17 mm
Fresa a spirale Ø3.6 x 7-17 mm
Fresa a spirale, Tapered Ø3.9 x 7-17 mm
Fresa a spirale Ø4.1 x 7-17 mm
Fresa a spirale, Tapered Ø4.4 x 7-17 mm
Fresa a spirale Ø4.6 x 7-17 mm
Fresa a spirale, Tapered Ø4.9 x 7-17 mm
Fresa a spirale Ø5.1 x 7-17 mm
41178
41179
41180
41181
41182
Svasatore, Tapered Ø3.5 (opzionale)
Svasatore, Tapered Ø4.0 (opzionale)
Svasatore, Tapered Ø4.5 (opzionale)
Svasatore, Tapered Ø5.0 (opzionale)
Svasatore, Tapered Ø5.5 (opzionale)
41183
Dima Radiologica Impianti Tapered
51151
Organizzatore Clinico Neoss, Tapered
**Disponibile da Ottobre/Novembre 2012
