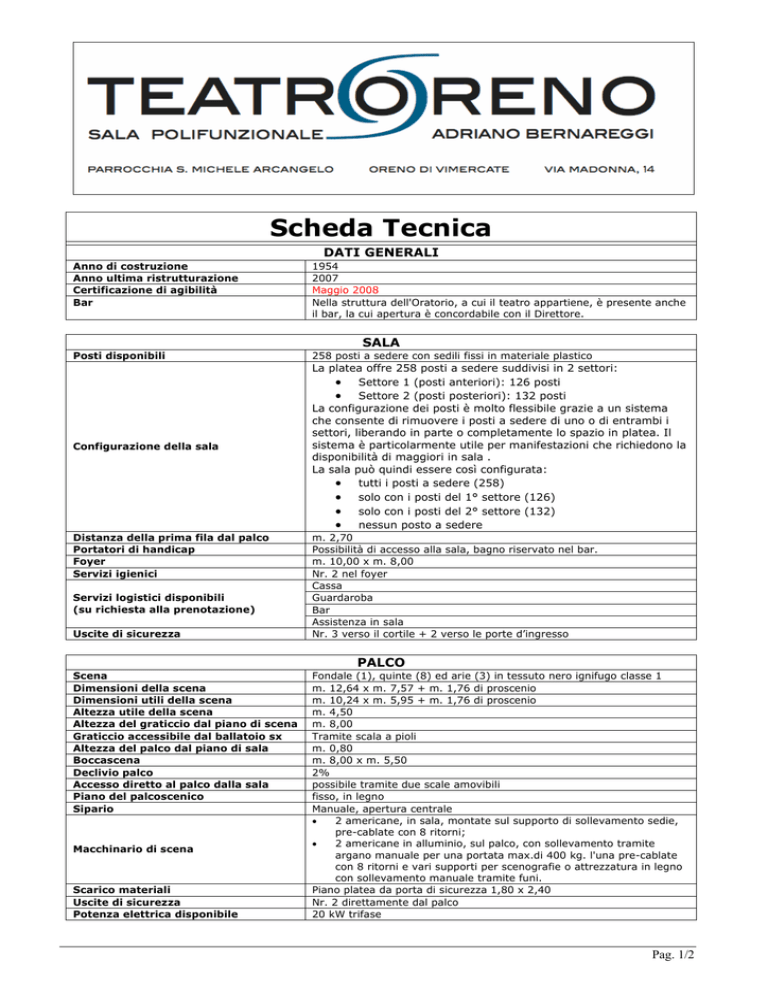

Scheda Tecnica

Scheda Tecnica
DATI GENERALI
Anno di costruzione
Anno ultima ristrutturazione
Certificazione di agibilità
Bar
1954
2007
Maggio 2008
Nella struttura dell'Oratorio, a cui il teatro appartiene, è presente anche
il bar, la cui apertura è concordabile con il Direttore.
Posti disponibili
258 posti a sedere con sedili fissi in materiale plastico
Configurazione della sala
La platea offre 258 posti a sedere suddivisi in 2 settori:
• Settore 1 (posti anteriori): 126 posti
• Settore 2 (posti posteriori): 132 posti
La configurazione dei posti è molto flessibile grazie a un sistema
che consente di rimuovere i posti a sedere di uno o di entrambi i
settori, liberando in parte o completamente lo spazio in platea. Il
sistema è particolarmente utile per manifestazioni che richiedono la
disponibilità di maggiori in sala .
La sala può quindi essere così configurata:
• tutti i posti a sedere (258)
• solo con i posti del 1° settore (126)
• solo con i posti del 2° settore (132)
• nessun posto a sedere
SALA
Distanza della prima fila dal palco
Portatori di handicap
Foyer
Servizi igienici
Servizi logistici disponibili
(su richiesta alla prenotazione)
Uscite di sicurezza
m. 2,70
Possibilità di accesso alla sala, bagno riservato nel bar.
m. 10,00 x m. 8,00
Nr. 2 nel foyer
Cassa
Guardaroba
Bar
Assistenza in sala
Nr. 3 verso il cortile + 2 verso le porte d’ingresso
PALCO
Scena
Dimensioni della scena
Dimensioni utili della scena
Altezza utile della scena
Altezza del graticcio dal piano di scena
Graticcio accessibile dal ballatoio sx
Altezza del palco dal piano di sala
Boccascena
Declivio palco
Accesso diretto al palco dalla sala
Piano del palcoscenico
Sipario
Macchinario di scena
Scarico materiali
Uscite di sicurezza
Potenza elettrica disponibile
Fondale (1), quinte (8) ed arie (3) in tessuto nero ignifugo classe 1
m. 12,64 x m. 7,57 + m. 1,76 di proscenio
m. 10,24 x m. 5,95 + m. 1,76 di proscenio
m. 4,50
m. 8,00
Tramite scala a pioli
m. 0,80
m. 8,00 x m. 5,50
2%
possibile tramite due scale amovibili
fisso, in legno
Manuale, apertura centrale
•
2 americane, in sala, montate sul supporto di sollevamento sedie,
pre-cablate con 8 ritorni;
•
2 americane in alluminio, sul palco, con sollevamento tramite
argano manuale per una portata max.di 400 kg. l'una pre-cablate
con 8 ritorni e vari supporti per scenografie o attrezzatura in legno
con sollevamento manuale tramite funi.
Piano platea da porta di sicurezza 1,80 x 2,40
Nr. 2 direttamente dal palco
20 kW trifase
Pag. 1/2
Alimentazione disponibile tramite…
Camerini
•
•
•
•
1 presa CEE 63A nel locale tecnico sul palco,
2 prese 16A (3F+N+T) sul palco
2 prese 32A (3F+N+T) sul palco
4 prese 16A, con la possibilità di alimentarle tramite dimmer.
Accessibili dal ballatoio:
•
2 piccoli
•
1 grande con bagno
•
2 spogliatoi (per gruppi) con bagni e docce
IMPIANTO LUCI
Proiettori
Dimmers
Mixer Luci
Ubicazione controllo luci
•
8 Piano Convessi da 1000 W distribuiti sulle 2 americane sul palco
•
4 Piano Convessi da 1200 W distribuiti sull’americana fronte palco
•
8 PAR da 1000W completi di gelatine
•
1 segui persona da 1000W con cambia colori
4 PROEL PLDM6K da 6 canali, 2kW per canale, 24 canali a cablatura
configurabile tramite distribuzione multiplexata manuale
DMX 24 canali INLITE PLE-C24BR
Posizionata in sala regia
IMPIANTO AUDIO
Interfono palco/regia
Ubicazione controllo audio
1 Amplificatore TOA A-1724
10 diffusori perimetrali TOA BS1030B 30W
2 Amplificatori Finale TOA DA-250F
1 crossover BEHRINGER ULTRADRIVE PRO DCX2496
1 Mixer Yamaha MG24/14FX 16ch mic.+ 4ch stereo
2 Line Array da 8 moduli TOA HX-5B 1200W
2 Subwoofer TOA FB-120B 600W
2 Monitors LEM preamplificati da 160W
2 Monitors PROEL preamplificati da 240W
1 Lettore MP3
1 Compressore ….
1 lettore CD (5) + lettore di cassette e sintonizzatore radio
1 DVD player
2 a filo Shure SM58
1 a filo Shure 14L-LC
2 radio microfono (Gelato),1 Chiayo, 1 BP
2 radio microfoni ad archetto a 2 canali (4 archetti)
Posizionate sui 3 lati del palco:
•
1 ciabatta a muro con 16 input e 4 output alla dx del palco
•
1 ciabatta a muro con 10 input e 2 output fondo palco
•
1 ciabatta a muro con 6 input e 2 output alla sx del palco
•
1 ciabatta volante (buca palco) con 8 input per il conferenziale
2 telefoni senza fili Siemens + citofono
Posizionata in sala regia
Video proiettore
Schermo
NEC…
Schermo di proiezione cinematografica m. 8,00 x m. 5,00
Ubicazione
Separata, con 2 finestroni a fondo sala, sopra la platea
Amplificazione (Conferenziale)
Diffusori (Conferenziale)
Amplificazione (Sound)
Equalizzatore
Mixer audio
Diffusori di testa
Diffusori Subwoofer
Monitors
Sorgenti sonore
Microfoni
Ciabatte audio
IMPIANTO VIDEO
REGIA
Pag. 2/2
