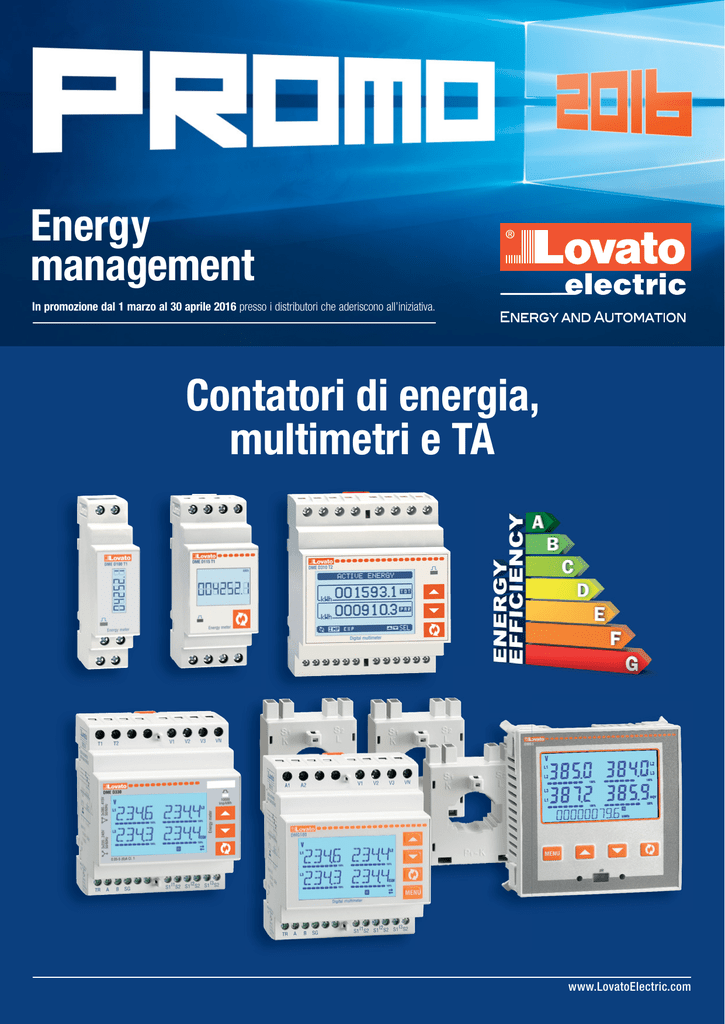

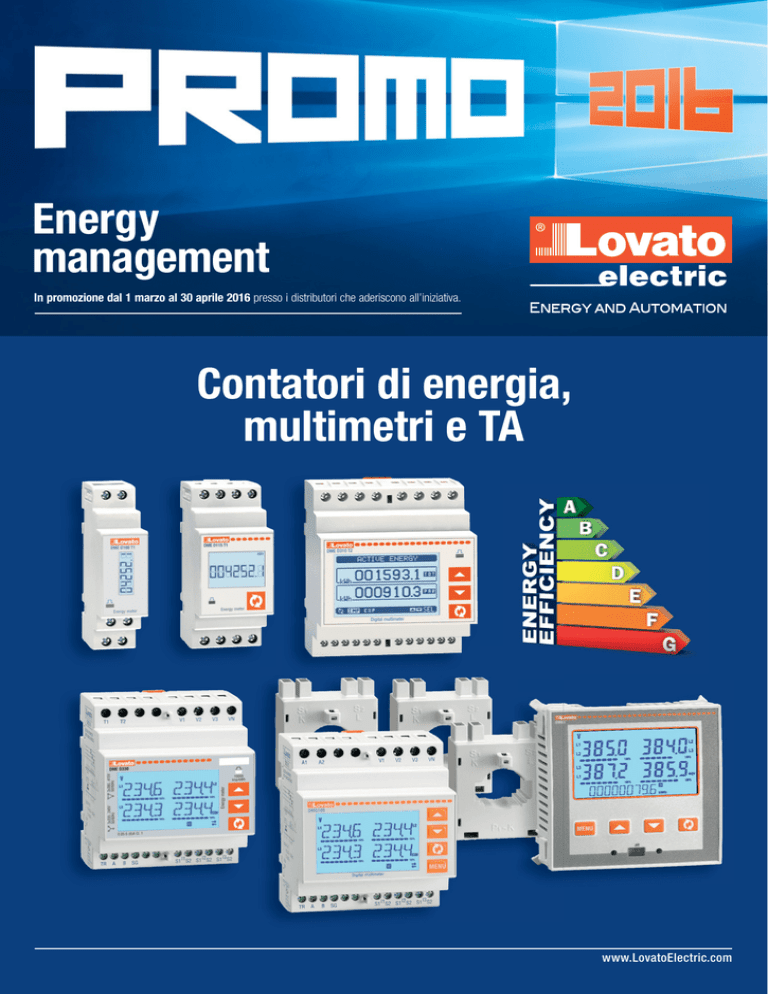

Scarica la Promozione

Energy
management
In promozione dal 1 marzo al 30 aprile 2016 presso i distributori che aderiscono all’iniziativa.
Contatori di energia,
multimetri e TA
www.LovatoElectric.com
CONTATORI DI ENERGIA
Inserzione diretta
DME D100 T1
DME D115 T1
DME D300 T2
MONOFASE
- 40A Inserzione diretta.
- Autoalimentato.
- Accuratezza energia
attiva: classe 1.
MONOFASE
- 40A Inserzione diretta.
- Autoalimentato.
- Accuratezza energia
attiva: classe 1.
- Con misura potenza attiva.
- Retroilluminato.
TRIFASE
- 63A Inserzione diretta.
- Autoalimentato.
- Accuratezza energia
attiva: classe 1.
- Multimisura (vedi dettagli).
- Non espandibile.
- Retroilluminato.
Disponibili anche
versioni MID.
€ 21,90
€ 37,00
€ 98,50
IVA ESCLUSA
IVA ESCLUSA
IVA ESCLUSA
Disponibili anche versioni
MID e versioni
con certificato UTF.
€ 104,80
IVA ESCLUSA
e
DME D310 T2
DME D330
TRIFASE ESPANDIBILE
PORTA DI COMUNICAZIONE OPZIONALE
- Inserzione tramite TA/5A.
- Autoalimentato.
- Accuratezza energia
attiva: classe 1.
- Multimisura (vedi dettagli).
- Misura energiaattiva bidirezionale
(acquistata ceduta).
- Retroilluminato.
TRIFASE CON RS485 INTEGRATA
- Inserzione tramite TA/5A.
- Autoalimentato.
- Accuratezza energia
attiva: classe 1.
- Multimisura (vedi dettagli).
- Misura energiaattiva bidirezionale
(acquistata ceduta).
- Retroilluminato.
comunicazione modbus
comunicazione modbus
CONTATORI DI ENERGIA
Inserzione con TA - Predisposizione per la supervisione
€ 121,50
IVA ESCLUSA
Disponibili anche versioni
MID e versioni con certificato UTF,
con TA fino a 3.000A.
compatibile
MASSIMA COMPONIBILITÀ
d
MODULI DI ESPANSIONE PER DME D310 T2
EXM 10 00 2 ingressi digitali e 2 uscite digitali isolate
EXM 10 01 2 ingressi digitali isolati e 2 relè di uscita 5A 250VAC
EXM 10 10 Interfaccia USB isolata
EXM 10 11 Interfaccia RS232 isolata
EXM 10 12 Interfaccia RS485 isolata
EXM 10 13 Interfaccia Ethernet con funzione webserver
EXM 10 20 Interfaccia RS485 isolata e 2 relè in uscita 5A 250VAC
EXM 10 30 Memoria dati (8Mb), RTC con batteria tampone per data logging
DETTAGLI MULTIMISURA (ESCLUSO DME D100 T1 E DME D115 T1)
- energia attiva/reattiva totale e parziale ❶
- tensioni, corrente, potenza attiva/reattiva/apparente ❶
- fattore di potenza
MONITORAGGIO INDIPENDENTE DELL’ENERGIE DI OGNI FASE
CON RISPETTIVI CONTAORE DI FUNZIONAMENTO.
L’applicazione tipica è la contabilizzazione delle linee di illuminazione dove
è indispensabile rapportare i consumi di energia elettrica con le effettive
ore di lavoro.
Ciò consente l’elaborazione di opportuni indicatori di prestazione
energetica (KPI - Key Performance Indicator), monitorabili da remoto
tramite la porta comunicazione integrata e adatti all’ottenimento dei titoli
di efficienza energetica (GSE).
Questa soluzione è, inoltre, particolarmente economica in alternativa a 3
contatori monofase.
e
compatibile
- frequenza
- contaore totale, parziale
- potenza attiva media (su 15 minuti) massima potenza attiva media
❶ di sistema di ogni fase
In promozione dal 1 marzo al 30 aprile 2016 presso i distributori che aderiscono all’iniziativa.
www.LovatoElectric.com
MULTIMETRI MODULARI CON ANALISI ARMONICHE
Inserzione con TA
DMG 100
D
DMG
G KIT 100
TRIFASE
TTR
TRIFASEE CON TA
€ 68,00
€ 80,00
IVA ESCLUSA
IVA ESCLUSA
CODICE DI ORDINAZIONE
T.A.
DMG KIT 100 060
60A ❶
DMG KIT 100 100
100A ❶
DMG KIT 100 150
150A ❷
DMG KIT 100 250
250A ❷
❶ Cavo Ø22mm.
❷ Cavo Ø23mm.
Barre 30x10mm, 25x12,5mm, 20x15mm.
CARATTERISTICHE
GENERALI
MULTIMETRI
MULTIMETRI MODULARI CON ANALISI ARMONICHE
Inserzione con TA - Predisposizione per la supervisione
Ingresso TA: 5A o 1A
Adatto per impieghi MT e BT.
Possibilità configurazione:
- soglie limiti
- testi allarme.
DMG 110
D
TTRIFASE CON RS485 INTEGRATA
comunicazione modbus
KIT COMPLETO DI MUTIMETRO
E 3 TRASFORMATORI DI CORRENTE
€ 95,00
IVA ESCLUSA
e
compatibile
MULTIMETRI DA INCASSO CON ANALISI ARMONICHE
Inserzione con TA - Predisposizione per la supervisione
DMG 610
TRIFASE ESPANDIBILE
TRIFASE
IFASE ESPANDIBILE CON RS485 INT
INTE
INTEGRATA
comunicazione modbus
DMG 600
Misure:
- tensioni e correnti
- potenze e fattore di potenza
- frequenza
- asimmetria (V, I)
- sbilanciamento Potenza attiva
- energie (ingresso/uscita)
- contaore
- distorsione armonica totale
- dettaglio armoniche fino al 15° ordine
Memorizzazione picchi
max/min e medie.
APP di configurazione e controllo
remoto scaricabile da
e
Software, per PC, di configurazione
e controllo scaricabile
da www.LovatoElectric.com
(sezione download)
€ 85,00
€ 119,00
IVA ESCLUSA
IVA ESCLUSA
Software, per PC, di supervisione
ed energy management
richiesta demo 60gg
su www.LovatoElectric.com
MODULI DI ESPANSIONE SUL RETRO (NON INCLUSI NELLA PROMOZIONE) MODULI COMUNICAZIONE FRONTALI (NON INCLUSI NELLA PROMOZIONE)
EXP 10 00
4 ingressi digitali isolati
CX 01
Interfaccia USB per software
EXP 10 01
4 uscite statiche isolate
CX 02
Interfaccia WI FI per APP
EXP 10 02
2 ingressi digitali e 2 uscite statiche isolate
EXP 10 03
2 relè di uscita 5A 250VAC
EXP 10 08
2 ingressi digitali isolati e 2 relè di uscita 5A 250VAC
EXP 10 12
Interfaccia RS485 isolata
EXP 10 13
Interfaccia Ethernet isolata
e software
,
e
compatibile
In promozione dal 1 marzo al 30 aprile 2016 presso i distributori che aderiscono all’iniziativa.
www.LovatoElectric.com
TRASFORMATORI DI CORRENTE
Tipo passanti
TRASFORMATORI DI CORRENTE
CODICE
DI ORDINAZIONE
CORRENTE
PRIMARIA lp/5A
DM0T 0050
50A ❷
DM0T 0060
€ 6,30
60A ❷
DM0T 0080
80A ❷
IVA ESCLUSA
DM0T 0100
100A ❷
DM2T 0150
150A ❸
DM2T 0200
200A ❸
DM2T 0250
250A ❸
DM2T 0300
300A ❸
DM2T 0400
400A ❸
❷ Cavo Ø22mm.
❸ Cavo Ø23mm.
Barre 30x10mm,
Barre 25x12,5mm,
Barre 20x15mm.
TRASFORMATORI DI CORRENTE
Tipo apribili compatti precablati
TRASFORMATORI DI CORRENTE
CODICE
DI ORDINAZIONE
€ 30,90
IVA ESCLUSA
CORRENTE
PRIMARIA lp/5A
Foro da 24x24mm
DM1TMA 0100
100
DM1TMA 0150
150
DM1TMA 0200
200
DM1TMA 0250
250
Le dimensioni compatte e l’esecuzione apribile
precablata garantiscono un’installazione veloce
con riduzione dei tempi d’intervento e di fermo
impianto.
Cavo fornito standard, lunghezza 1mt.
GAMMA COMPLETA DI TRASFORMATORI DI CORRENTE
TIPO PASSANTI CON CLASSE DI PRECISIONE 0,5s
da 60 a 3000A
TIPO APRIBILI
da 250 a 4000A
APRIBILI COMPATTI PRECABLATI
TIPO APRI
da 100 A 5500A
PPV DM | 03 16
TIPO PASSANTI
da 50 a 4000A
In promozione dal 1 marzo al 30 aprile 2016 presso i distributori che aderiscono all’iniziativa.
www.LovatoElectric.com
