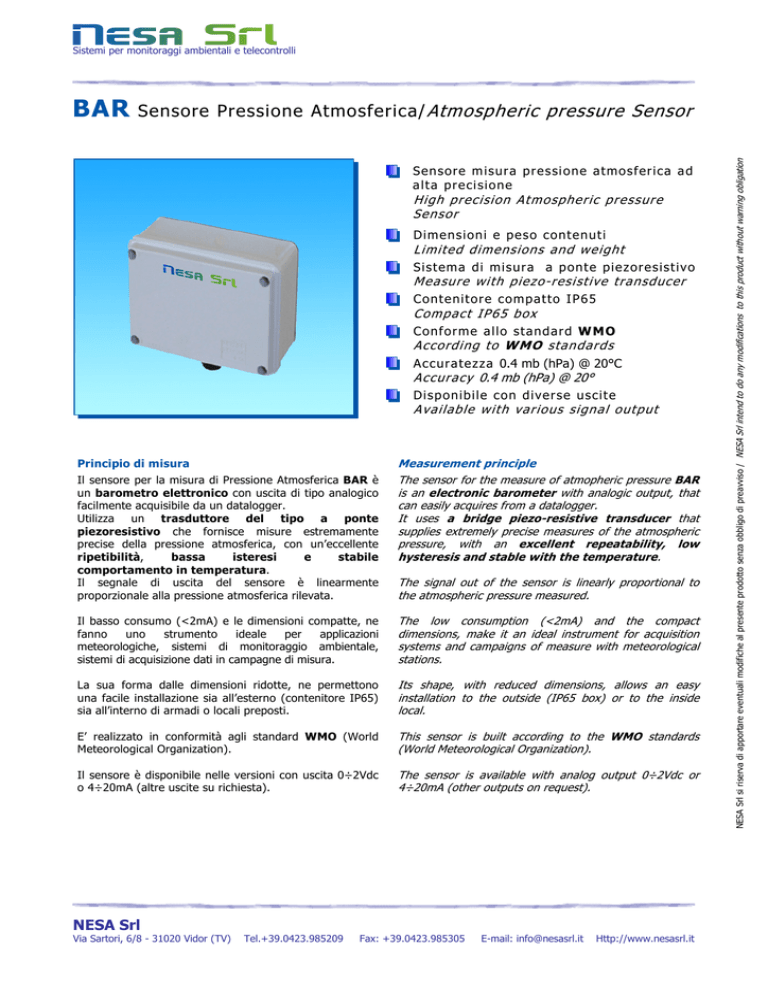

BAR Sensore Pressione Atmosferica/Atmospheric pressure Sensor

Sistemi per monitoraggi ambientali e telecontrolli
Sensore Pressione Atmosferica/ Atmospheric pressure Sensor
Se nsore misura pre ssione a tmosfe rica a d
a lta pre cisione
High precision Atmospheric pressure
Sensor
Dime nsioni e pe so conte nuti
Limited dimensions and weight
Siste ma di misura a ponte pie zore sistivo
Measure with piezo-resistive transducer
Conte nitore compa tto IP65
Compact IP65 box
Conforme a llo sta nda rd WMO
According to WMO standards
Accura te zza 0.4 mb (hPa) @ 20°C
Accuracy 0.4 mb (hPa) @ 20°
Disponibile con dive rse uscite
Available with various signal output
Principio di misura
Il sensore per la misura di Pressione Atmosferica BAR è
un barometro elettronico con uscita di tipo analogico
facilmente acquisibile da un datalogger.
Utilizza un trasduttore del tipo a ponte
piezoresistivo che fornisce misure estremamente
precise della pressione atmosferica, con un’eccellente
ripetibilità,
bassa
isteresi
e
stabile
comportamento in temperatura.
Il segnale di uscita del sensore è linearmente
proporzionale alla pressione atmosferica rilevata.
Measurement principle
The sensor for the measure of atmopheric pressure BAR
is an electronic barometer with analogic output, that
can easily acquires from a datalogger.
It uses a bridge piezo-resistive transducer that
supplies extremely precise measures of the atmospheric
pressure, with an excellent repeatability, low
hysteresis and stable with the temperature.
The signal out of the sensor is linearly proportional to
the atmospheric pressure measured.
Il basso consumo (<2mA) e le dimensioni compatte, ne
fanno
uno
strumento
ideale
per
applicazioni
meteorologiche, sistemi di monitoraggio ambientale,
sistemi di acquisizione dati in campagne di misura.
The low consumption (<2mA) and the compact
dimensions, make it an ideal instrument for acquisition
systems and campaigns of measure with meteorological
stations.
La sua forma dalle dimensioni ridotte, ne permettono
una facile installazione sia all’esterno (contenitore IP65)
sia all’interno di armadi o locali preposti.
Its shape, with reduced dimensions, allows an easy
installation to the outside (IP65 box) or to the inside
local.
E’ realizzato in conformità agli standard WMO (World
Meteorological Organization).
This sensor is built according to the WMO standards
(World Meteorological Organization).
Il sensore è disponibile nelle versioni con uscita 0÷2Vdc
o 4÷20mA (altre uscite su richiesta).
The sensor is available with analog output 0÷2Vdc or
4÷20mA (other outputs on request).
NESA Srl
Via Sartori, 6/8 - 31020 Vidor (TV)
Tel.+39.0423.985209
Fax: +39.0423.985305
E-mail: [email protected]
Http://www.nesasrl.it
NESA Srl si riserva di apportare eventuali modifiche al presente prodotto senza obbligo di preavviso / NESA Srl intend to do any modifications to this product without warning obligation
BAR
BAR.doc
Ver.16/09/2008
Sistemi per monitoraggi ambientali e telecontrolli
Pressione Atmosferica
Atmospheric Pressure
campo di misura tipico
sensibilità
precisione
tempo di risposta
typical range
sensibility
accuracy
response time
tipo di trasduttore
type of transducer
segnale di uscita standard
Condizioni di funzionamento
standard signal out
working conditions
protezioni
protections
contenitore
Box
peso
weight
800 ÷ 1100 hPa (600÷1100 su richiesta/on demand)
0.05 hPa
0.4 hPa @ 20°C
< 2 sec
Piezoresistivo
Piezo-resistive transducer
0÷2Vdc
-40 ÷ +80°C
contro inversione di polarità e scariche atmosferiche
polarity reverse and transient
Contenitore plastico IP65
Plastic box IP65
270g
Dimensioni e collegamenti / Dimensions and connections
5
6
4
7
3
1
2
Pin
80mm
100mm
60mm
1
2
3
4
5
6
7
0÷
÷2Vdc
Uscita/Output
4÷
÷20mA
Naturale
Out +
Out Gnd
Vdc(10÷28V)
Out +
Out Gnd
Vdc(10÷28V)
/
/
/
/
Accessori
Accessories
Uscita
Output
Sensore
Sensor
Come ordinare/Order Form
Doc.
Sensore Pressione Atmosferica / Atmospheric Pressure Sensor
0÷2Vdc
4÷20mA
Price
A
B
CS05 – Cavo 5m sensore-datalogger / Cable 5m sensor-datalogger
CS10 – Cavo 10m sensore-datalogger / Cable 10m sensor-datalogger
CSxx – Cavo lunghezza xx* m / Cable xx* m length sensor – datalogger
SS1 – Supporto sensori l=500mm / Sensors support l=500mm
Manuale d’uso/User manual
Esempio di codice d’ordine / example of order code
*
Prezzo/
BAR
05
10
xx
S
M
Totale/Total
BAR
A
10
S M
per misure fuori standard specificare la lunghezza in metri / specify the length for no standard measures
NESA Srl
Sede operativa: Via Sartori, 6/8 - 31020 Vidor (TV)
Tel./Fax: +39 0423-985209
E-mail: [email protected]
Http://www.nesasrl.it
NESA Srl si riserva di apportare eventuali modifiche al presente prodotto senza obbligo di preavviso / NESA Srl intend to do any modifications to this product without warning obligation
Dati tecnici / Technical Data
